MAKINO EDNC 30F
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

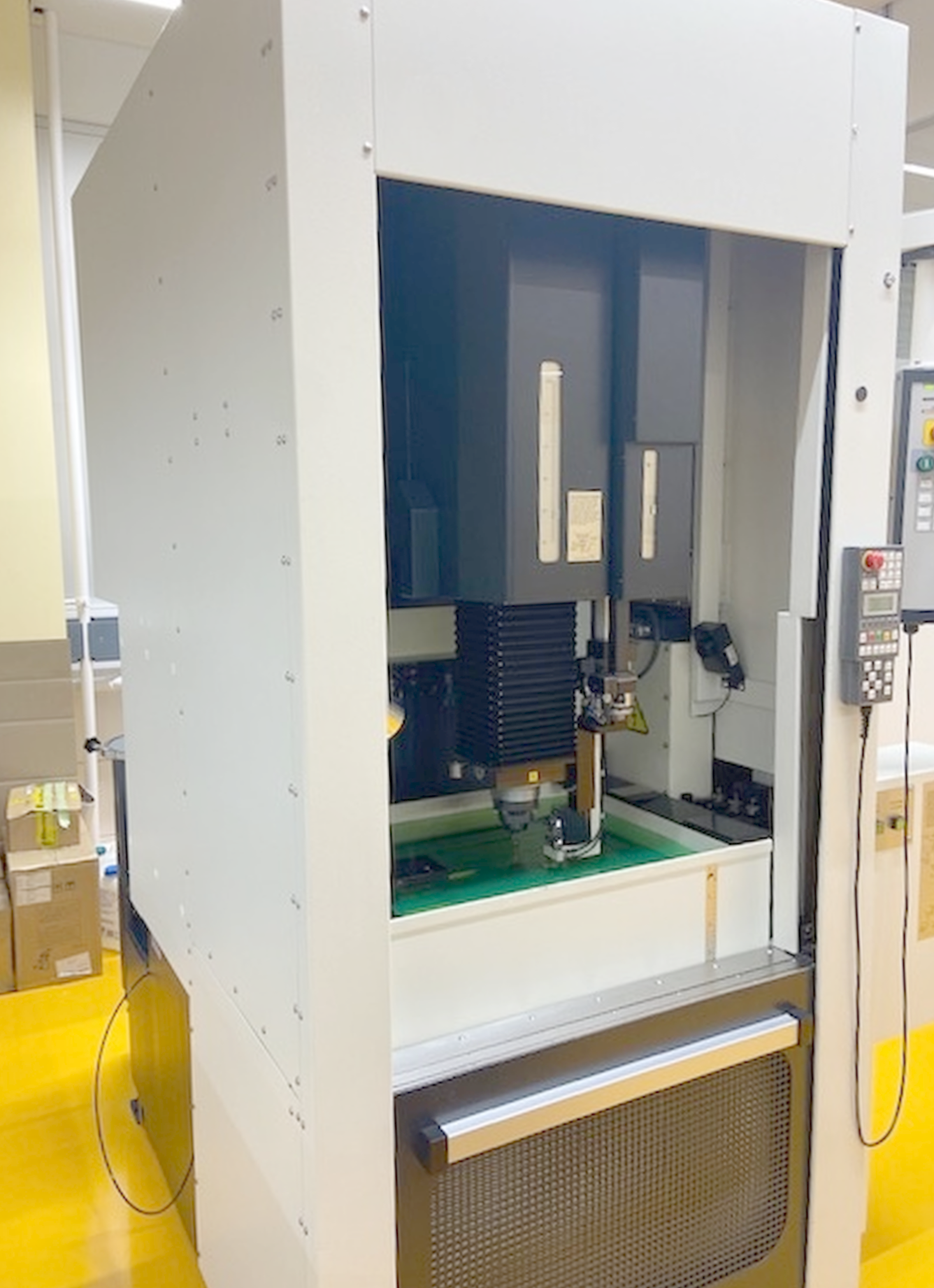

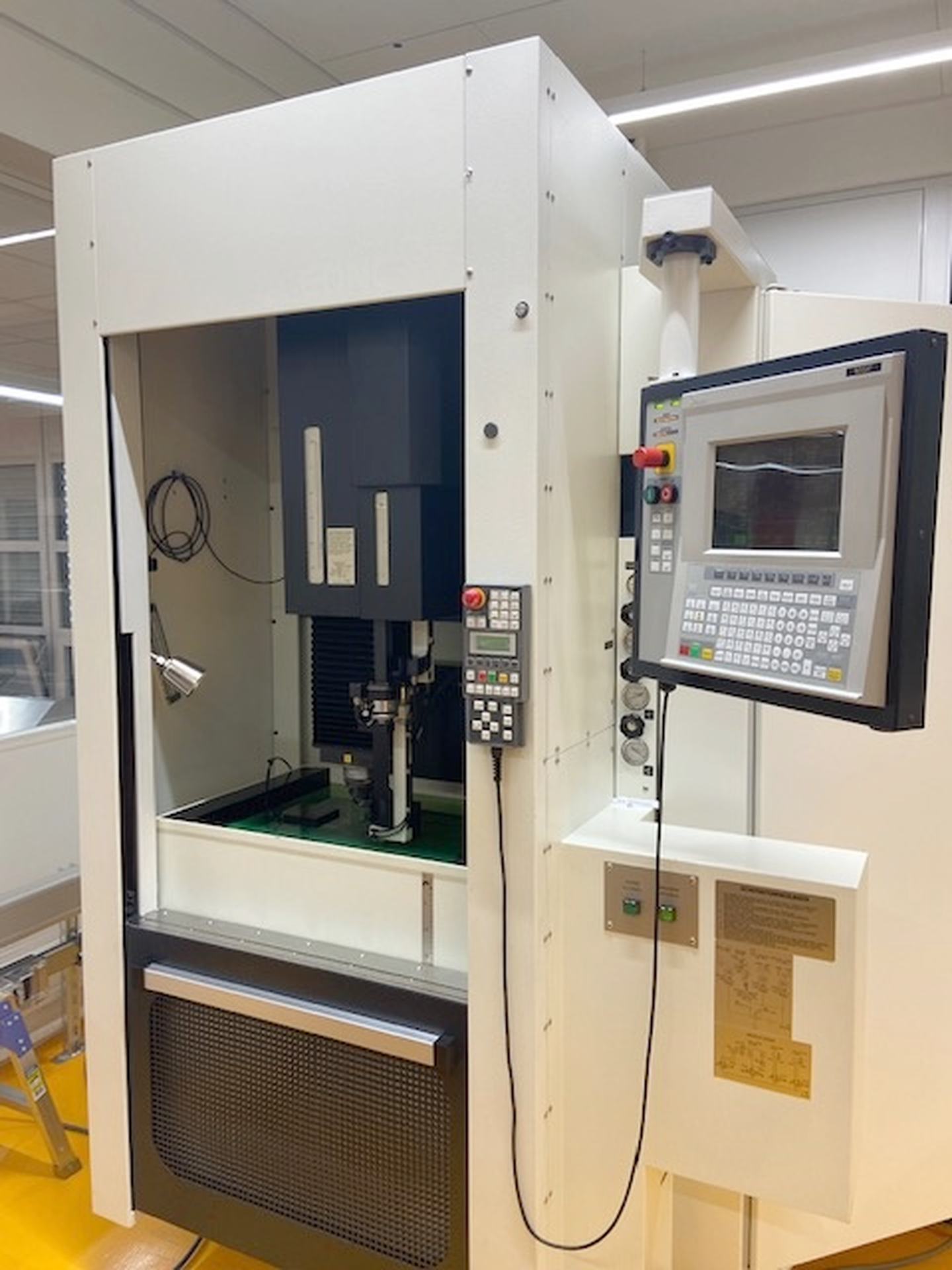

MAKINO EDNC 30F ist eine Senkerodiermaschine, ausgelegt für Präzisionsbearbeitung, hohe Genauigkeit und Zuverlässigkeit. Arbeitskapazitäten: Tisch 500 x 350 mm mit 4 T-Nuten (10 mm, Abstand 80 mm), max. Tischbelastung 500 kg; Verfahrwege X 300 mm, Y 250 mm, Z 250 mm; größtes Elektrodengewicht 50 kg; Dielektrikum 60 l (650 x 450 x 300 mm). Technische Hauptdaten: Eilgang 20 m/min; Anschluss 50 Hz 3x 400 V; Maschinengewicht ca. 4100 kg; Abmessungen 2800 x 2200 x 2300 mm. Ermöglicht enge Toleranzen; typische Einsatzbereiche: Automobil, Luft-/Raumfahrt, Medizintechnik, Uhrenindustrie, Werkzeugbau.
| Tischlänge | 500 mm |
| Tischbreite | 350 mm |
| Anzahl der Nuten | 4 |
| T-Nutenbreite | 10 mm |
| Abstand der T-Nuten | 80 mm |
| Max. Werkstückgewicht auf dem Tisch | 500 kg |
| Längsverstellung (X-Achse) | 300 mm |
| Querverstellung (Y-Achse) | 250 mm |
| Höhenverstellug (Z-Achse) | 250 mm |
| Grösstes Elektrodengewicht | 50 kg |
| Dielektrikum-Aggregat: | |
| Fassungsvermögen | 60 l |
| Länge | 650 mm |
| Breite | 450 mm |
| Tiefe | 300 mm |
| Eilgang | 20 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Maschinengewicht ca. | 4100 kg |
| Abmessungen Maschine: | |
| Länge | 2800 mm |
| Breite | 2200 mm |
| Höhe | 2300 mm |
| Diverses Zubehör: | |
| C-Achse | ° |
