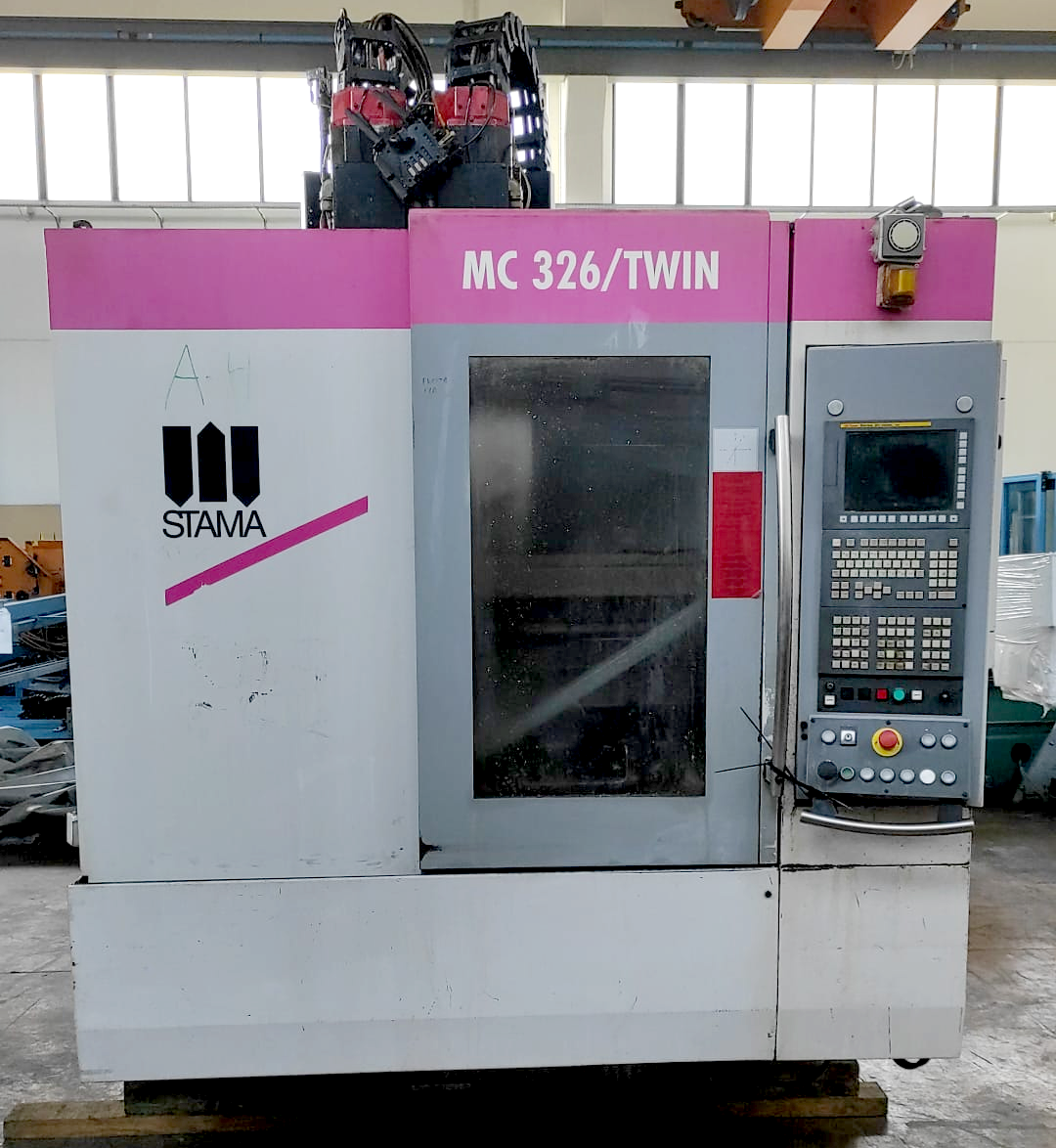

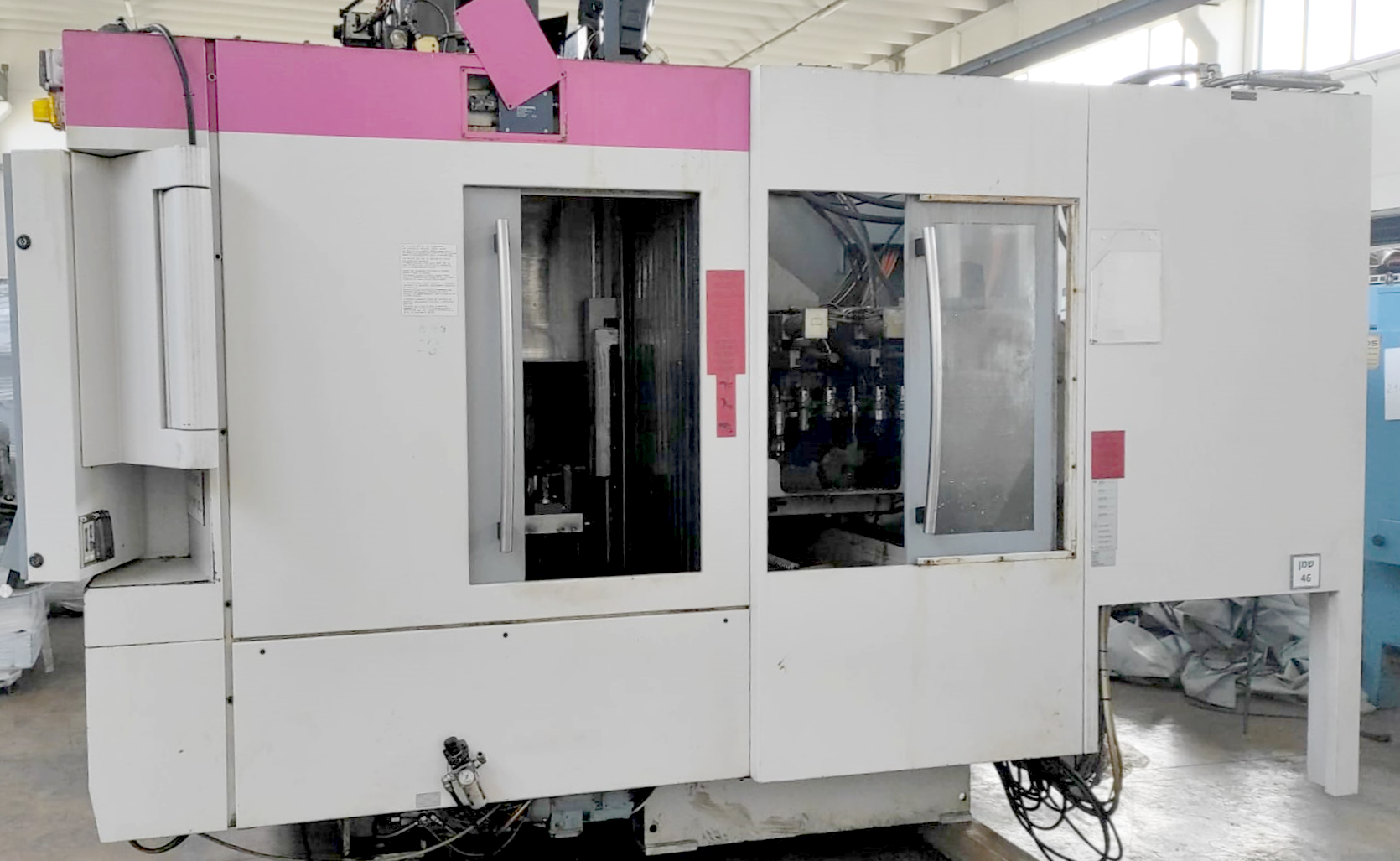

STAMA MC 326 / TWIN
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
STAMA MC 326 / TWIN ist ein horizontales Bearbeitungszentrum mit 2 Spindeln, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: 4 Achsen, 2 Tische 700×350, 2 T‑Nuten 14H12, Tischlast 450 kg; Wege X520 Y360 Z360; Spindelabstand 266 mm; Magazin 2×21 (Ø88/125, L300). Daten: 36–12000 min⁻¹, Spindelmotor 18,5 kW, Eilgang 60 m/min, Druckluft 6 bar, 400V 3×50Hz, 40 kVA, Gewicht ≈5600 kg, Abmessungen 3300×3300×3200 mm. Erreicht enge Toleranzen; Anwendungen: Automotive, Luftfahrt, Medizintechnik, Feinwerkbau, Werkzeugmaschinen.
| Anzahl Achsen total | 4 |
| Anzahl Spindeln | 2 |

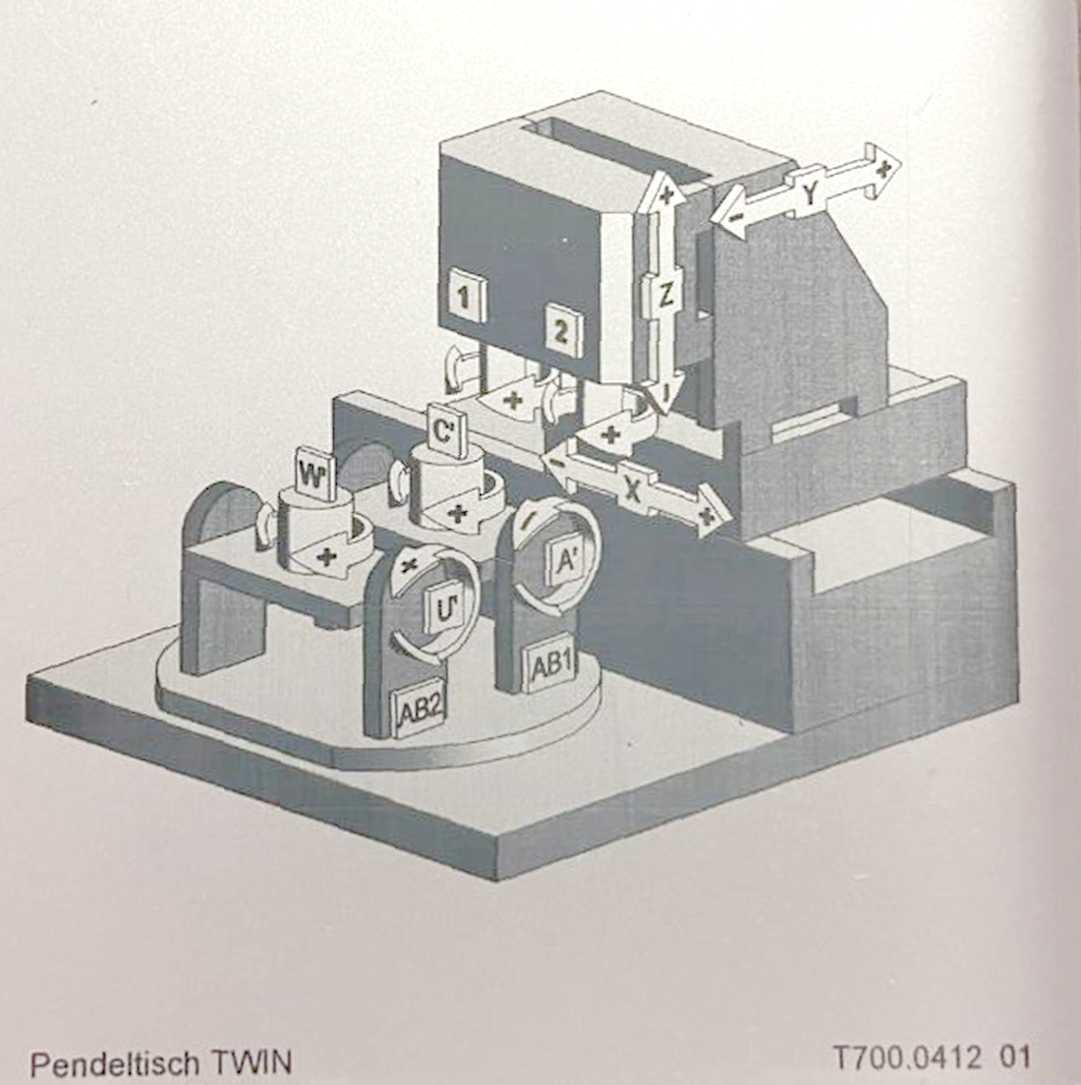

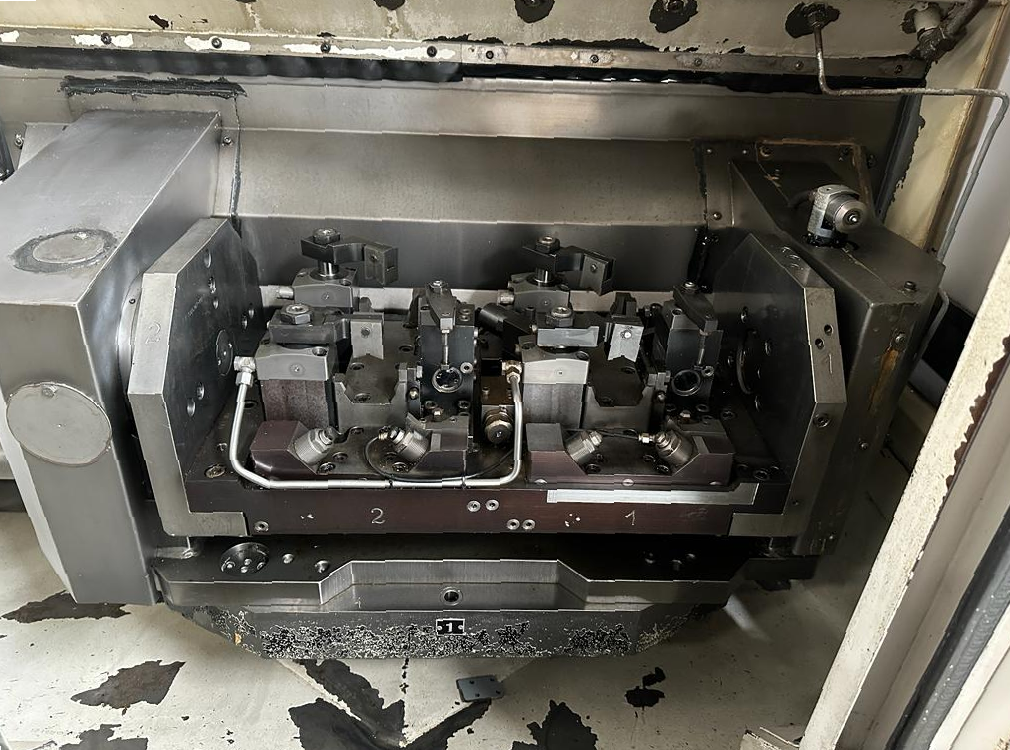

| Anzahl Tische | 2 |
| Tischlänge | 700 mm |
| Tischbreite | 350 mm |
| Anzahl T-Nuten: | 2 |
| T-Nutenbreite | 14H12 mm |
| Max. Werkstückgewicht auf dem Tisch | 450 kg |
| Längsweg (X-Achse) | 520 mm |
| Querweg (Y-Achse) | 360 mm |
| Vertikalweg (Z-Achse) | 360 mm |

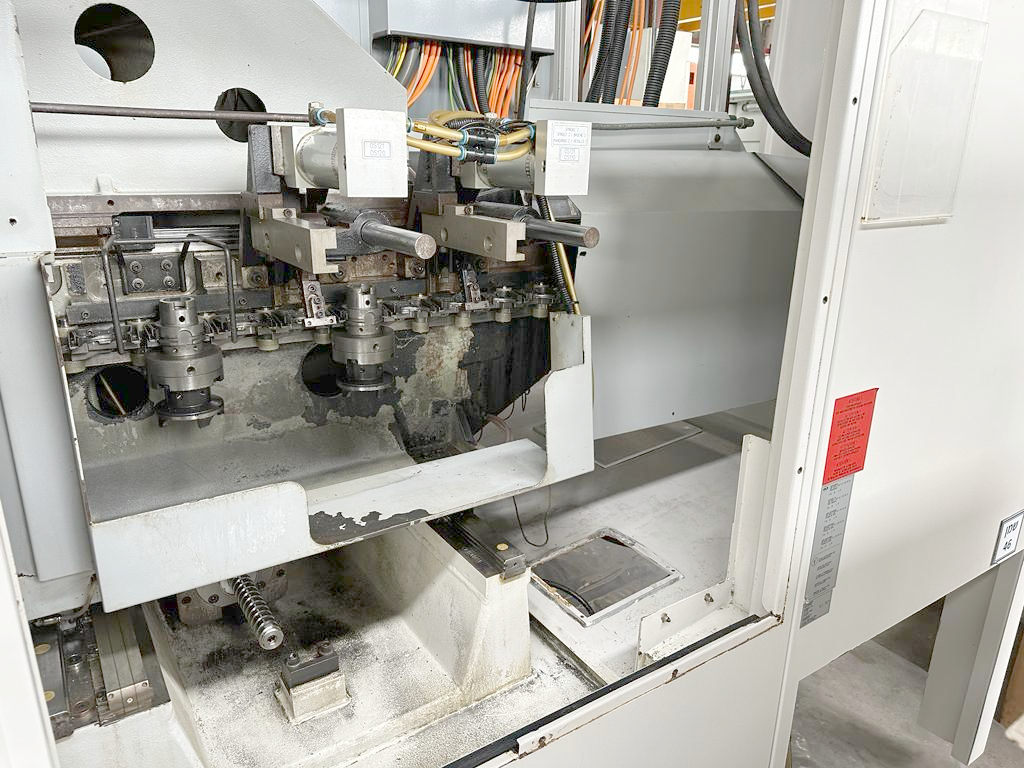

| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 2 x 21 |
| Werkzeugdurchmesser | 88 mm |
| Durchmesser bei freien Nebenplätzen | 125 mm |
| Maximale Werkzeuglänge | 300 mm |
| Werkzeuggewicht max. | 5 kg |
| Mittlere Span-zu-Span-Zeit | 2.4 s |
| Werkzeugaufnahme: HSK-A | 63 |
| Abstand zwischen Spindelnase und Tisch | 200 - 560 mm |

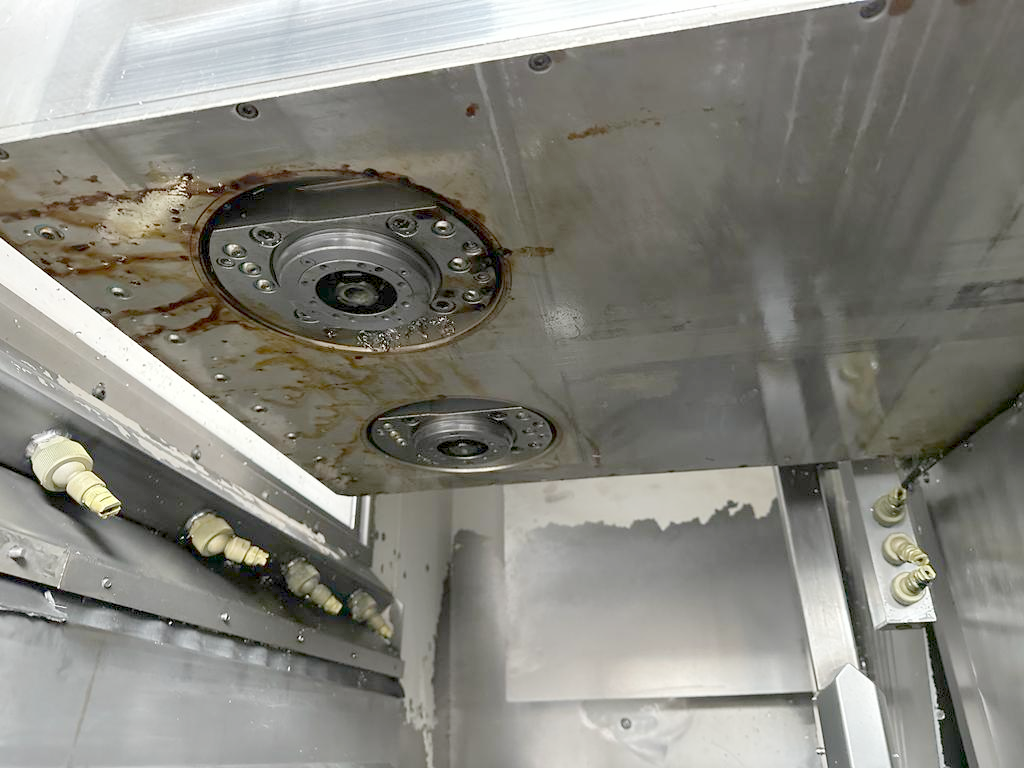

| Spindelabstand | 266 mm |
| Spindeldrehzahl: | |
| von | 36 t/min |
| bis | 12000 t/min |
| Eilgang | 60 m/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 18.5 kW |
| Gesamtleistungsbedarf | 40 kVA |
| Maschinengewicht ca. | 5600 kg |
| Abmessungen Maschine: | |
| Länge | 3300 mm |
| Breite | 3300 mm |
| Höhe | 3200 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Hochdruck-Kühlmitteleinrichtung | |
| Kühlmittel durch die Spindel (IKZ) | |

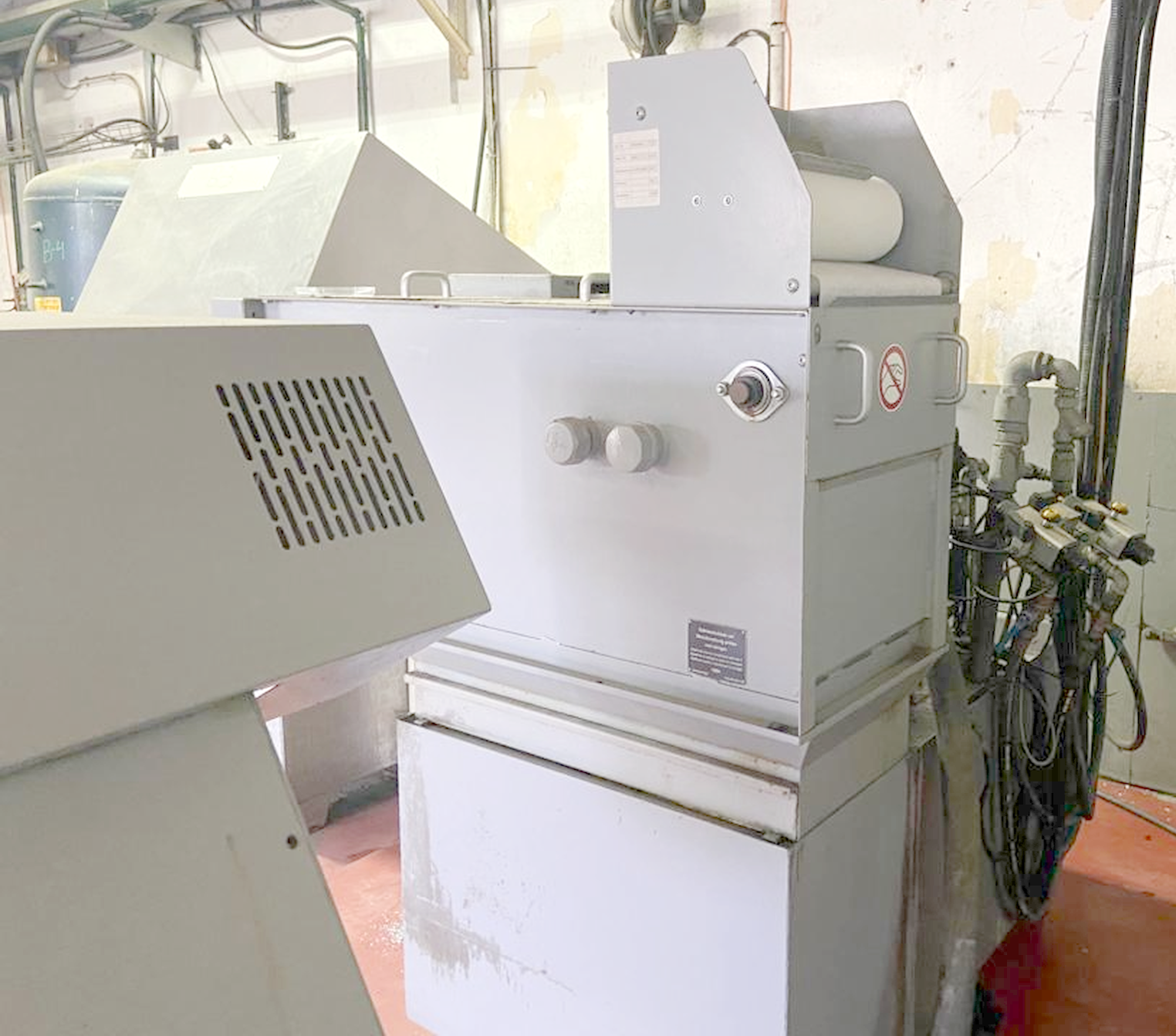

| Papierfilteranlage | |

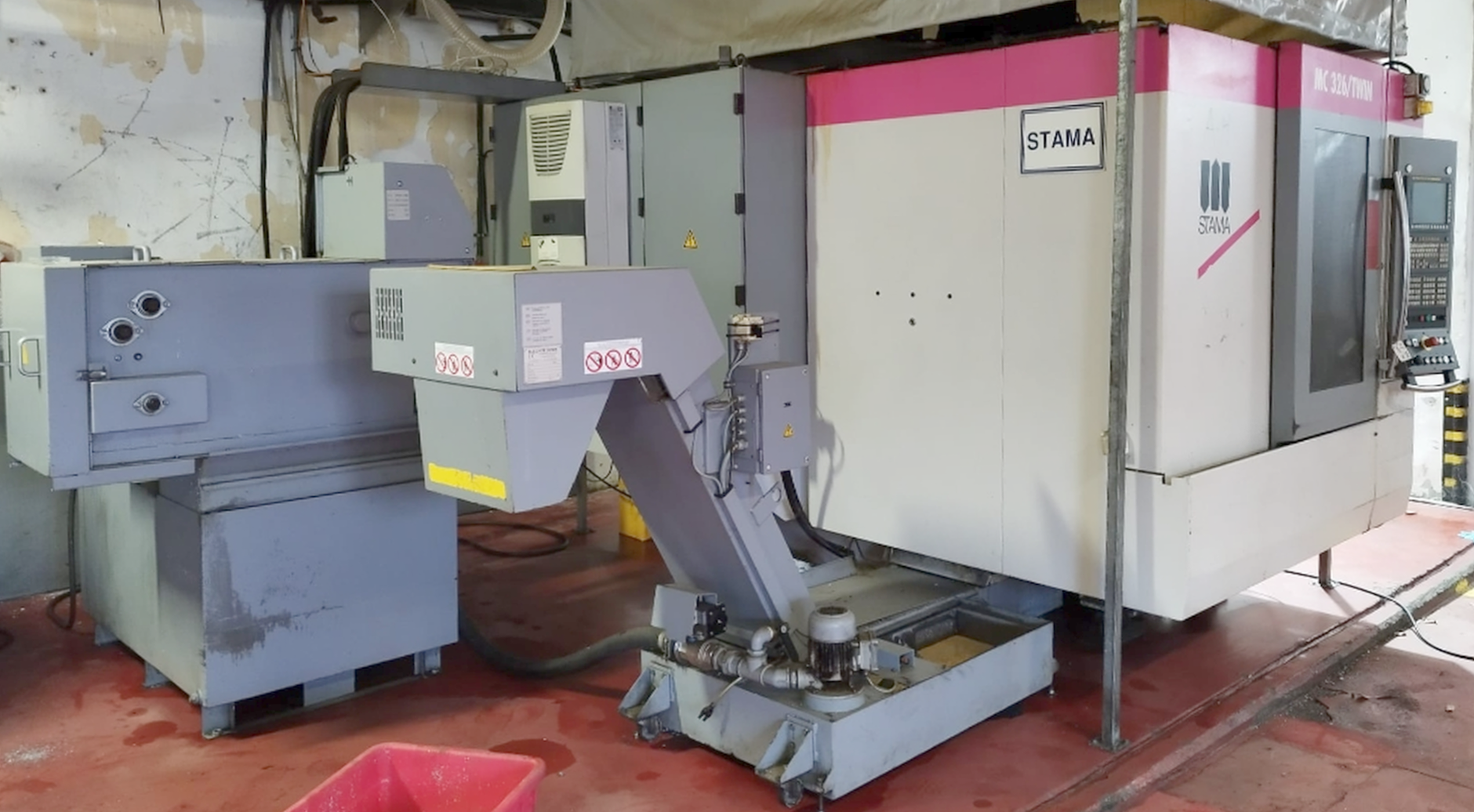

| Späneförderer |
