022077 - HEDELIUS RS 60 MAGNUM-2000
Typ: RS 60 MAGNUM-2000
Hersteller: HEDELIUS
Steuerung: SIEMENS SINUMERIK
Jahr: 2009
Lager: 022077

Special Price

CHF 57 000

Sonderangebote werden wie gesehen verkauft, ohne Garantie auf Funktionstüchtigkeit und ohne unsere Überprüfung.

Technisches Datenblatt herunterladen (PDF)
HEDELIUS RS 60 MAGNUM-2000 ist ein 5-Achsen Bearbeitungszenter, ausgelegt für präzise Bearbeitung, hohe Genauigkeit und Zuverlässigkeit. Arbeitskapazitäten: Tisch 1.200 x 600 mm (Ø 680 mm), max. Werkstückgewicht 300 kg; Verfahrwege X 2.000 (600) mm, Y 620 mm, Z 520 mm, Schwenkwinkel A +15 / -95°. Technische Daten: Spindelaufnahme SK40, 50–12.000 min⁻¹, Drehmoment 121 Nm; Vorschub 0–45.000 mm/min, Eilgang 45 m/min, Vorschubkraft 7.000 N; Anschluss 3x400 V 50 Hz, Gesamtleistung 25 kVA; Maschinengewicht ≈11.000 kg, Abmessungen 5.400 x 4.300 x 3.000 mm; Werkzeugwechsel 3 s, Werkzeug Ø max 80 mm, Länge 330 mm, Gewicht 8 kg. Ausstattung: Werkzeugmagazin 56 Plätze, Kühlmitteleinrichtung 1.250 l, Hochdruck 80 bar, Renishaw Taster, Späneförderer, Ölnebelabsaugung, Schaltschranks-Klimatisierung, Vollverkleidung. Ermöglicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik, Uhrmacherei und Maschinenbau.

Einschaltzeit 37627 Heures
Betriebszeit 15344 Heures
Anzahl Achsen total 3 / 5
Tischlänge 1200 mm
Tischbreite 600 mm
Tischdurchmesser 680 mm
Max. Werkstückgewicht auf dem Tisch 300 kg
Längsweg (X-Achse) 2000 (600) mm
Querweg (Y-Achse) 620 mm
Vertikalweg (Z-Achse) 520 mm
Schwenkwinkel (A-Achse) +15 / -95 °
Werkzeugmagazin Anzahl Werkzeugplätze 56
   Werkzeugdurchmesser max. 80 mm
   Maximale Werkzeuglänge 330 mm
   Werkzeuggewicht max. 8 kg
   Werkzeugwechselzeit 3 s
Werkzeugaufnahme: SK 40 DIN 69871
Abstand zwischen Spindelnase und Tisch 100 - 620 mm
Frässpindeldrehzahlen:
Frässpindel:
   Stufenlos
   von 50 t/min
   bis 12000 t/min
Maximales Drehmoment 121 Nm
Vorschubgeschwindigkeit 0 - 45000 mm/min
Eilgang 45 m/min
Max. Vorschubkraft 7000 N
Anschluss 50 Hz 3x 400 Volt
Gesamtleistungsbedarf 25 kVA
Geräuschpegel 77 dB (A)
Maschinengewicht ca. 11000 kg
Abmessungen Maschine:
   Länge 5400 mm
   Breite 4300 mm
   Höhe 3000 mm
Diverses Zubehör:

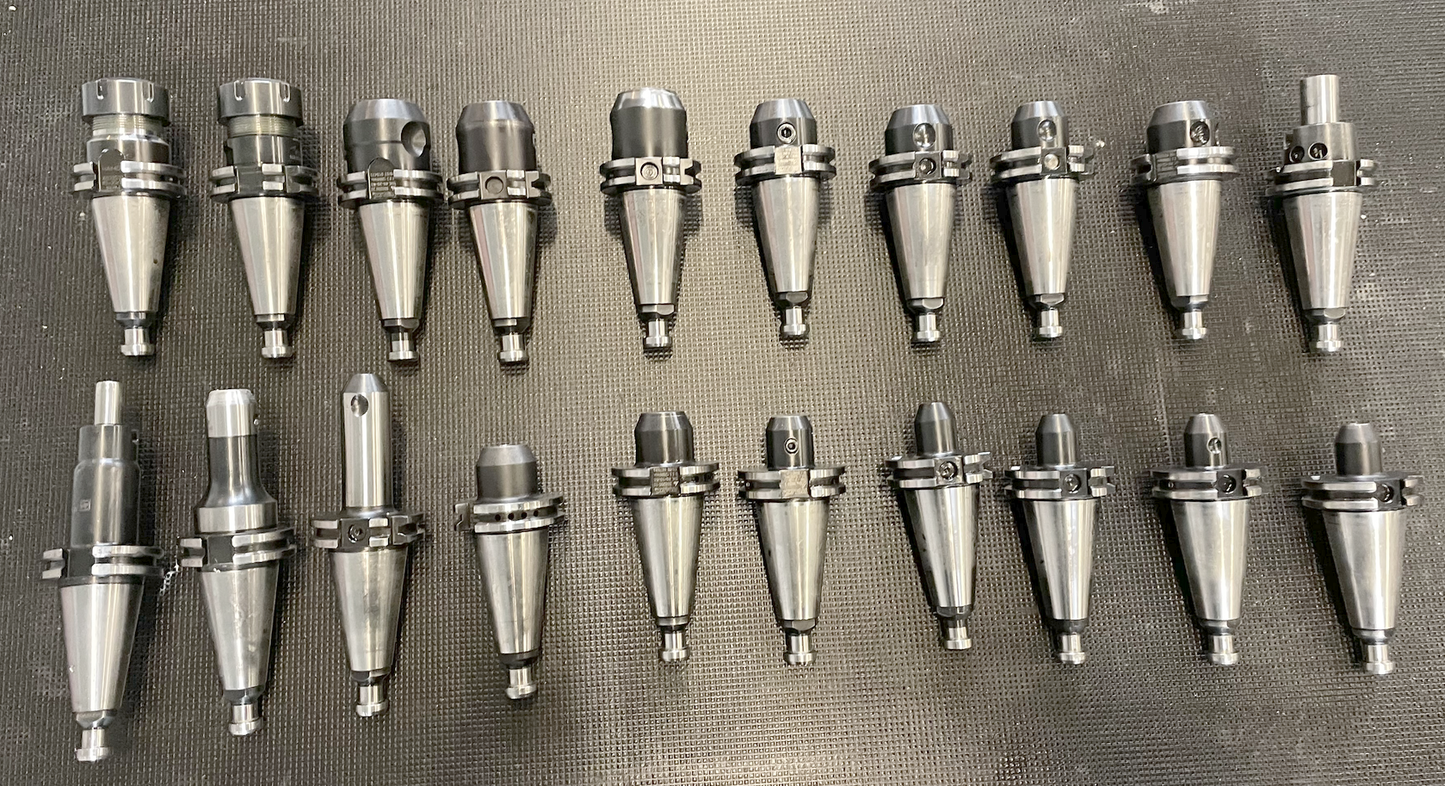

Satz Werkzeughalter
Spritzschutzkabine komplett
Kühlmitteleinrichtung 1250 l
Hochdruck-Kühlmitteleinrichtung 80 bar
Ausblaseinrichtung (Frässpindel)
Papierfilteranlage
Werkstücktaster Renishaw
Späneförderer
Elektronisches Handrad
Kühlmittel-/ Nebelabsaugung
Vollverkleidung Arbeitsraumhaube
Schaltschrank Klimagerät
