HAAS VF-4 SS
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

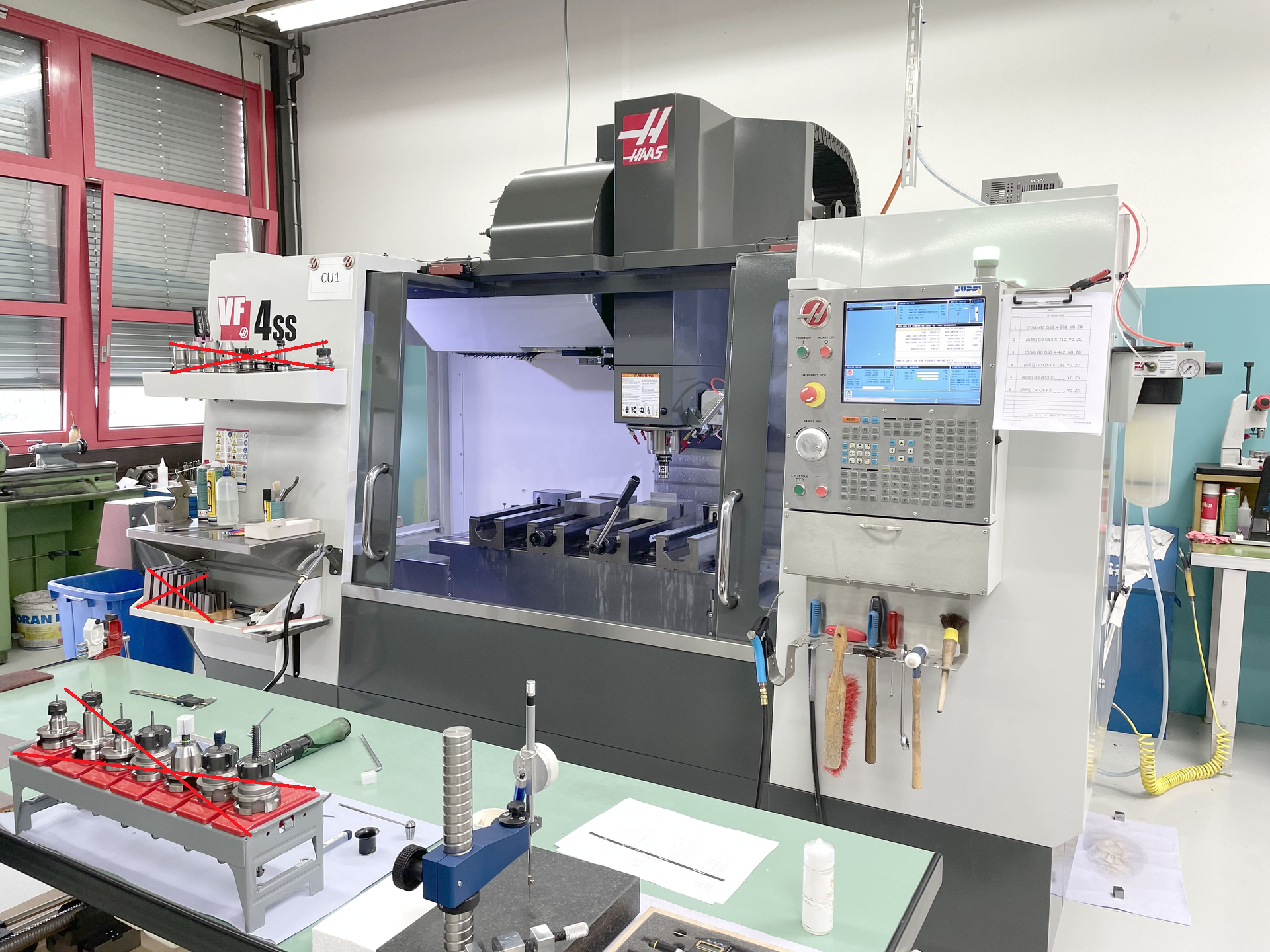

HAAS VF-4 SS ist ein 3-Achsen Bearbeitungszenter für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 1321×457 mm (5 T, 80 mm Abstand), Belastung 800 kg; Verfahrwege X1270 Y508 Z635 mm; 30 Plätze, Ø max 64 mm (127 mm frei), Länge 330 mm; Werkzeugwechsel 1.8 s; Span‑zu‑Span 2.4 s; Spindel 0–12000 t/min; Eilgang 35.6 m/min; 3x400 V; Gewicht ~6200 kg. Zubehör: 4 Schraubstöcke, programmierbare drehbare Kühldüse, Kühlmittel durch Spindel 21 bar, Renishaw-Werkstücktaster, Späneförderer. Ermöglicht enge Toleranzen; Einsatz: Automotive, Luftfahrt, Medizintechnik, Uhrenbau, Werkzeugmaschinen.
| Anzahl Achsen simultan | 3 |
| Tischlänge | 1321 mm |
| Tischbreite | 457 mm |
| Anzahl T-Nuten: | 5 |
| Abstand der T-Nuten | 80 mm |
| T-Nutenbreite | 16 mm |
| Max. Werkstückgewicht auf dem Tisch | 800 kg |
| Längsweg (X-Achse) | 1270 mm |
| Querweg (Y-Achse) | 508 mm |
| Vertikalweg (Z-Achse) | 635 mm |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 30 |
| Werkzeugdurchmesser max. | 64 mm |
| Durchmesser bei freien Nebenplätzen | 127 mm |
| Maximale Werkzeuglänge | 330 mm |
| Werkzeuggewicht max. | 5.4 kg |
| Werkzeugwechselzeit | 1.8 s |
| Mittlere Span-zu-Span-Zeit | 2.4 s |
| Werkzeugaufnahme: BT | 40 |
| Abstand zwischen Spindelnase und Tisch | 742 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 12000 t/min |
| Eilgang | 35.6 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Maschinengewicht ca. | 6200 kg |
| Abmessungen Maschine: | |
| Länge | 3300 mm |
| Breite | 2330 mm |
| Höhe | 2570 mm |
| Diverses Zubehör: | |

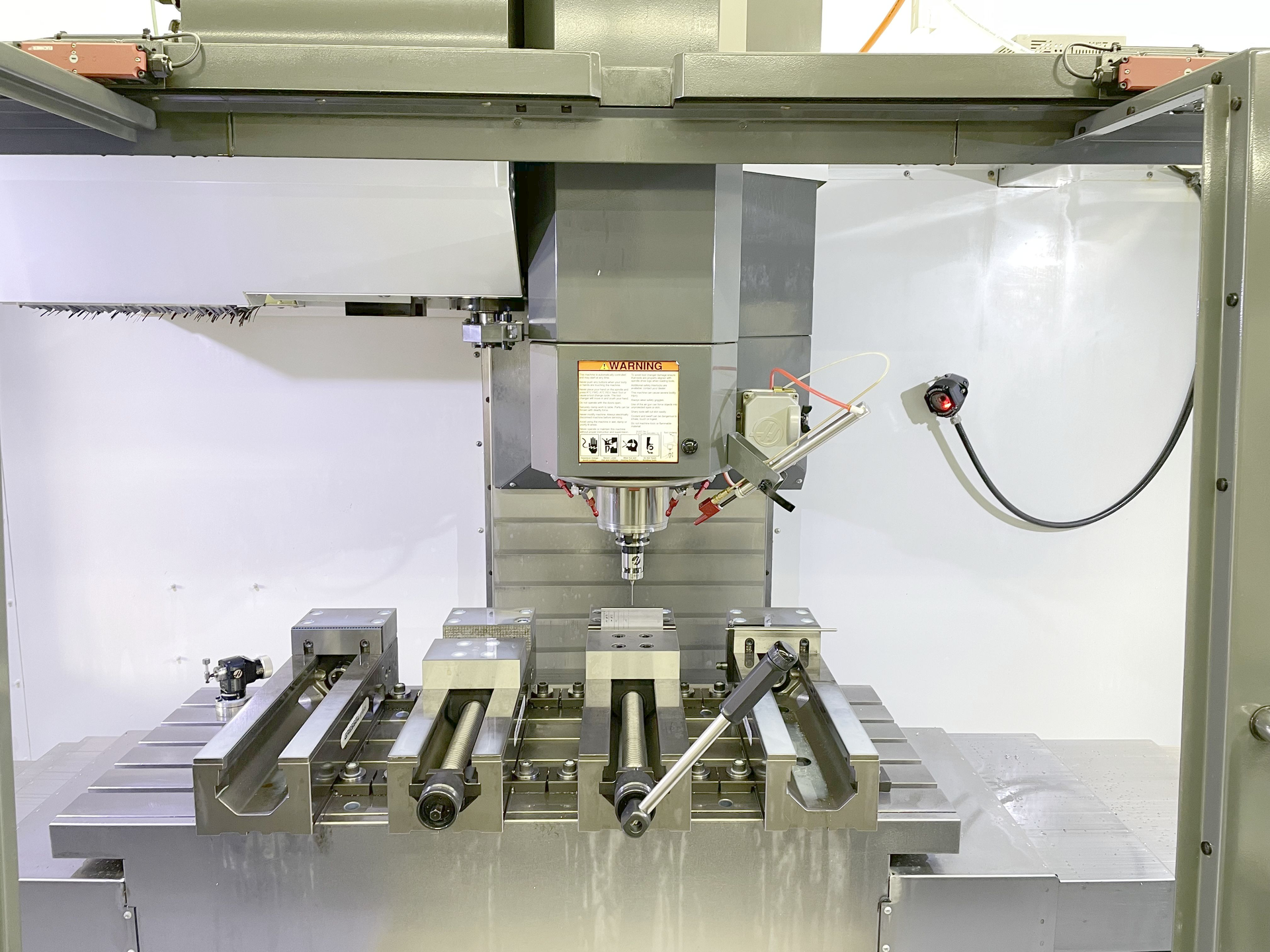

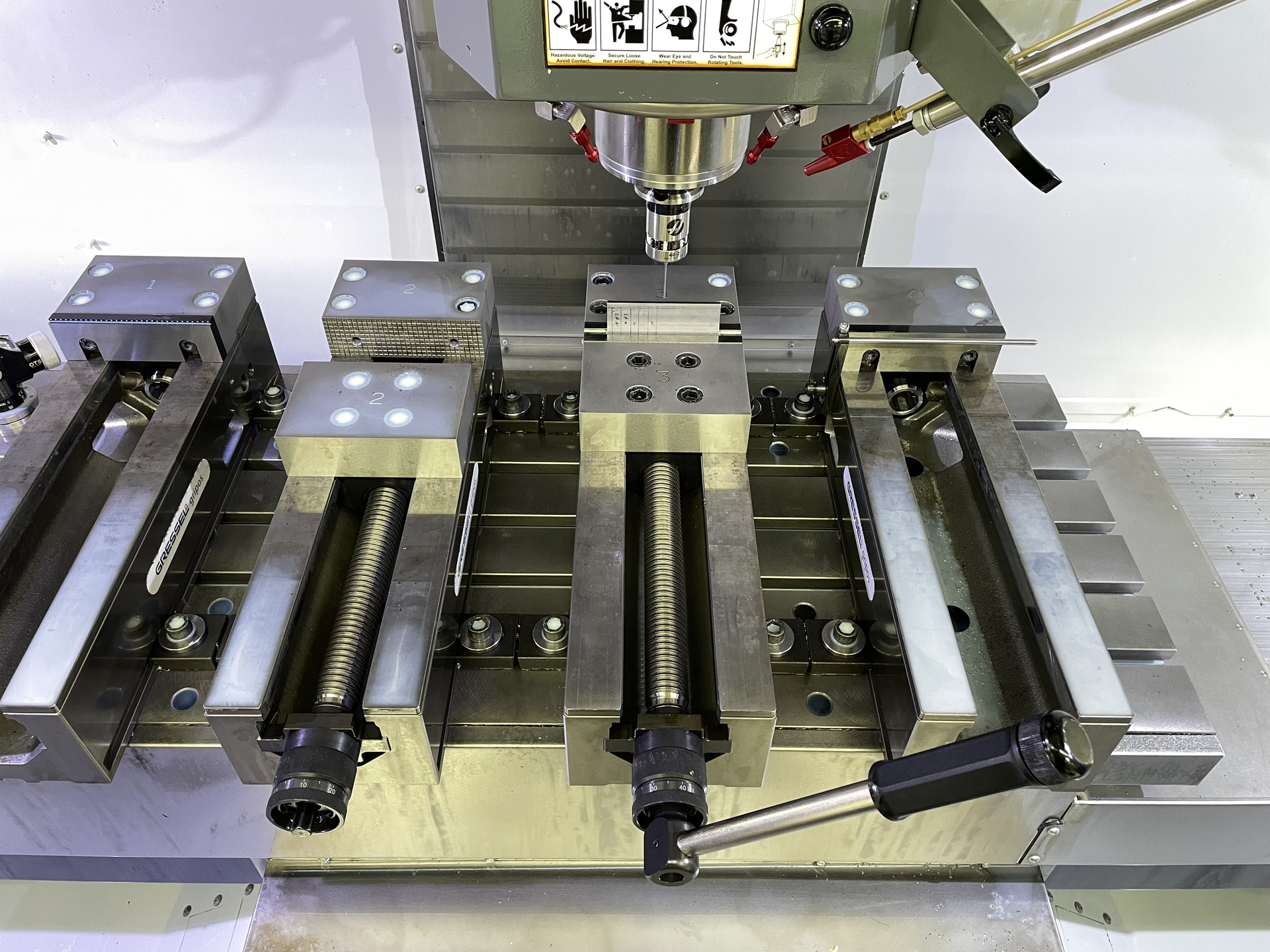

| Schraubstock | (4x) |

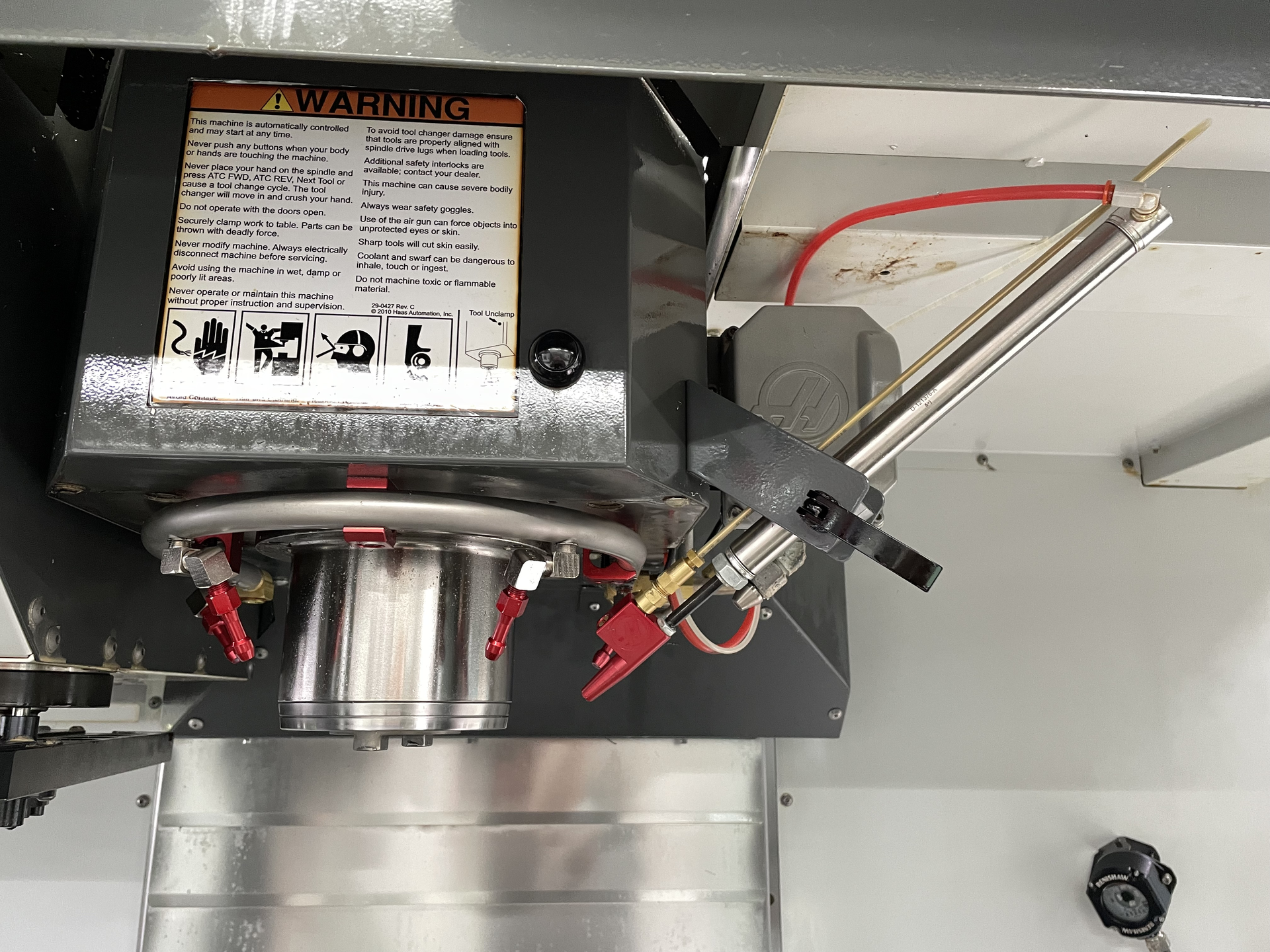

| Programmier- und Drehbare Kühlmitteldüse | |
| Kühlmitteleinrichtung | |
| Zusätzlicher Kühlmittelfilter | |
| Kühlmittel durch die Spindel (IKZ) | 21 bar |

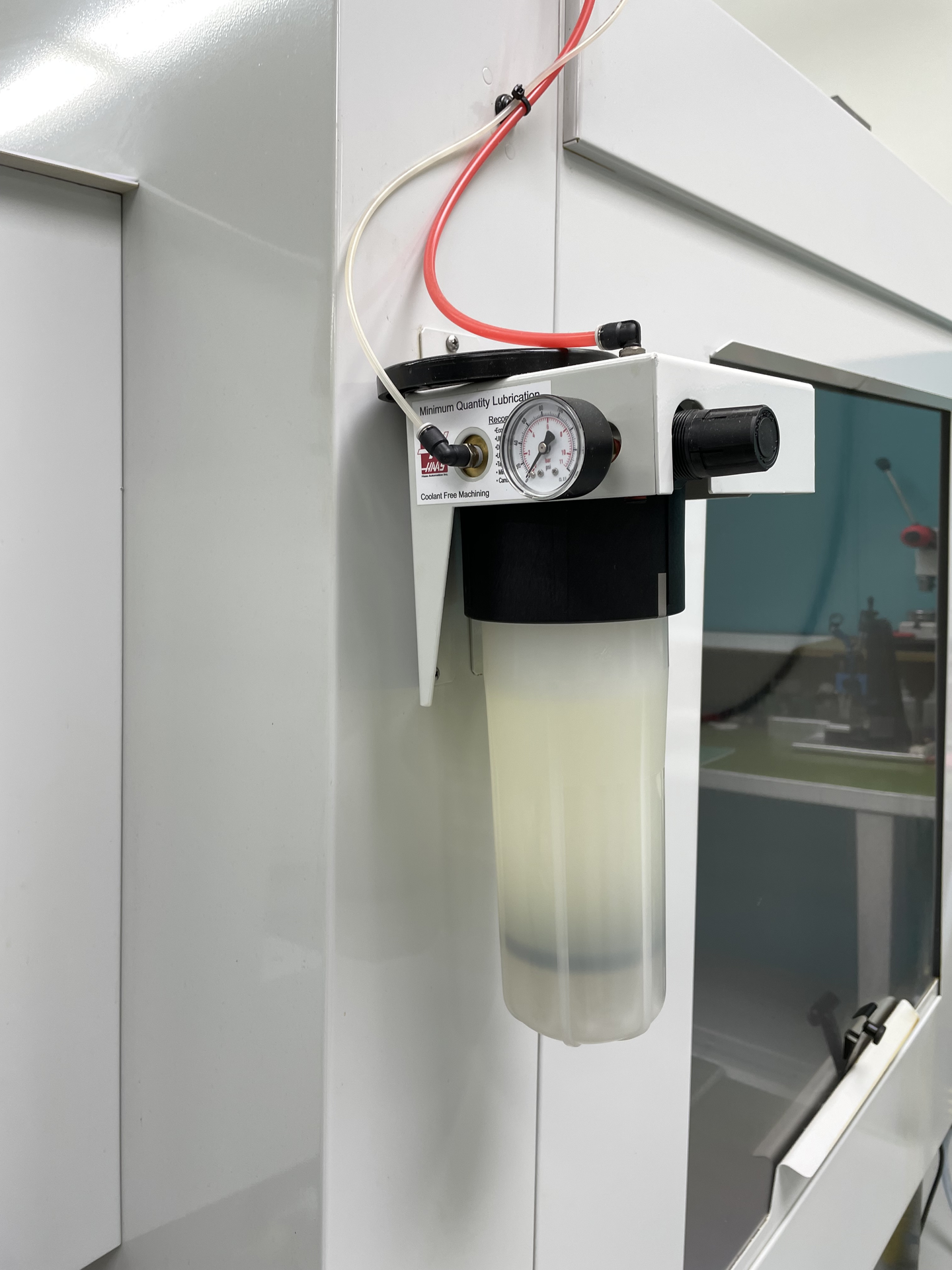

| Kühlnebelsprüheinrichtung | |

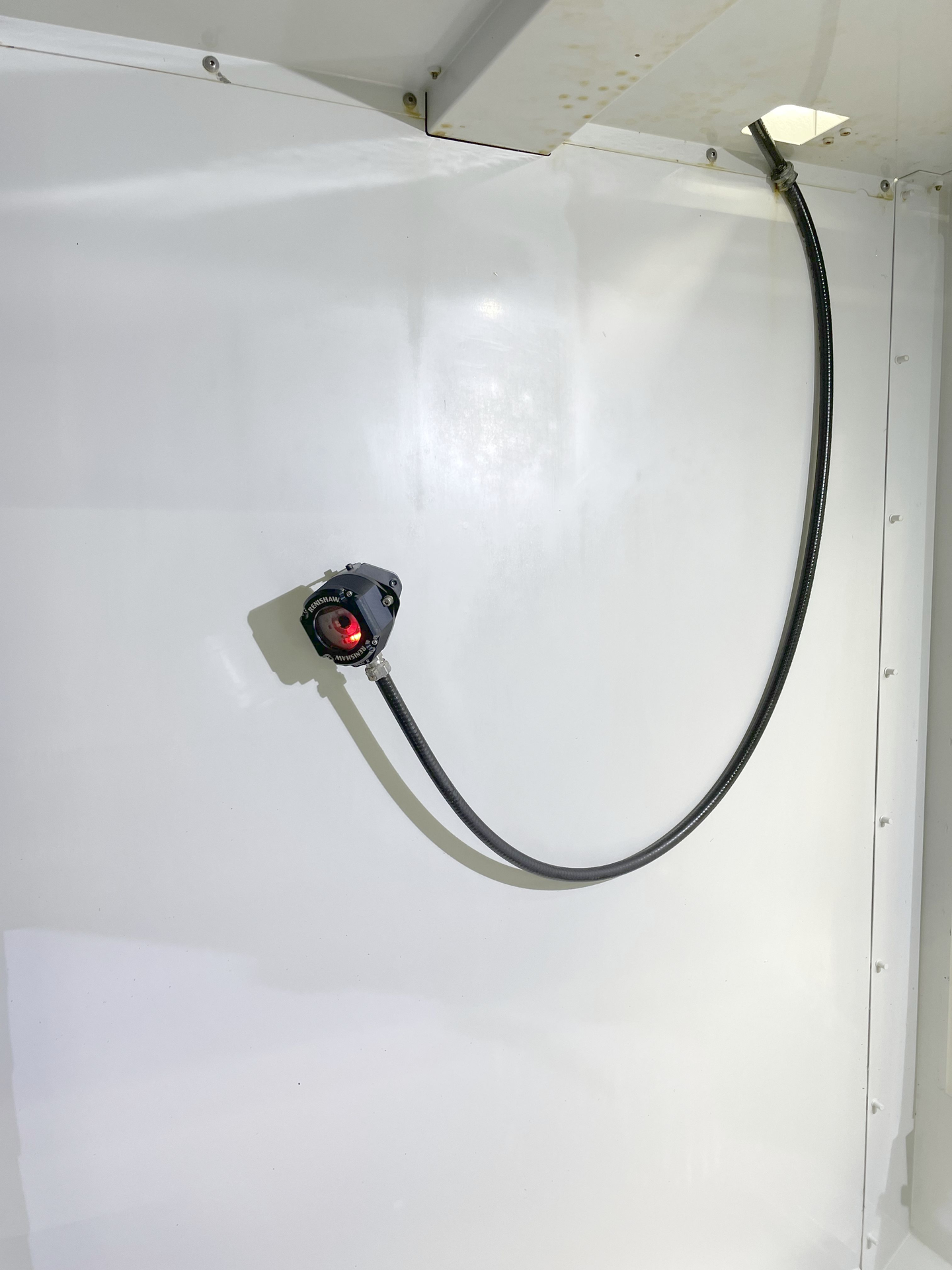

| Werkstücktaster Renishaw | |

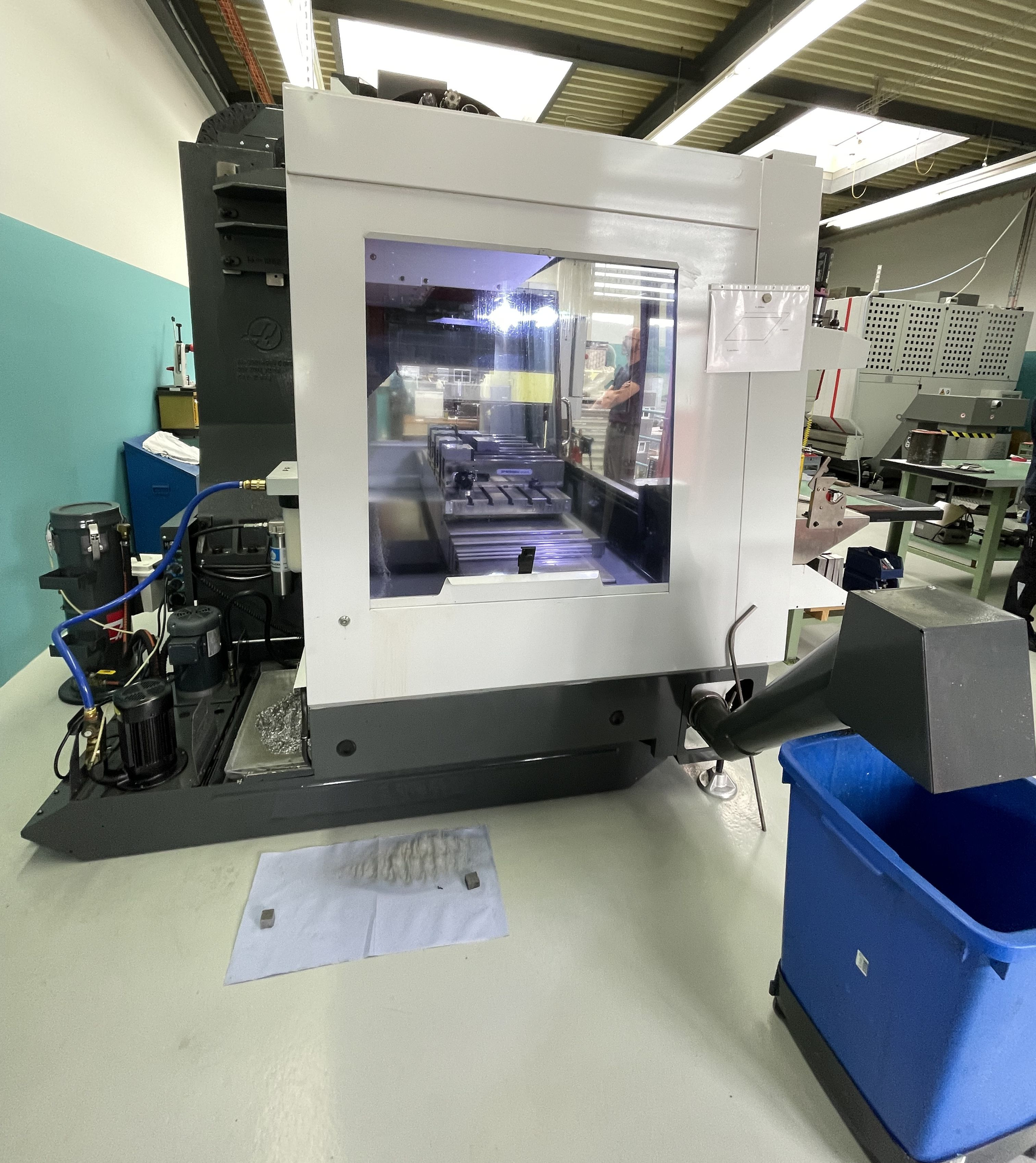

| Späneförderer | |
| Beleuchtung | |
| Synchrones Gewindebohren |
