STUDER S 20-12
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

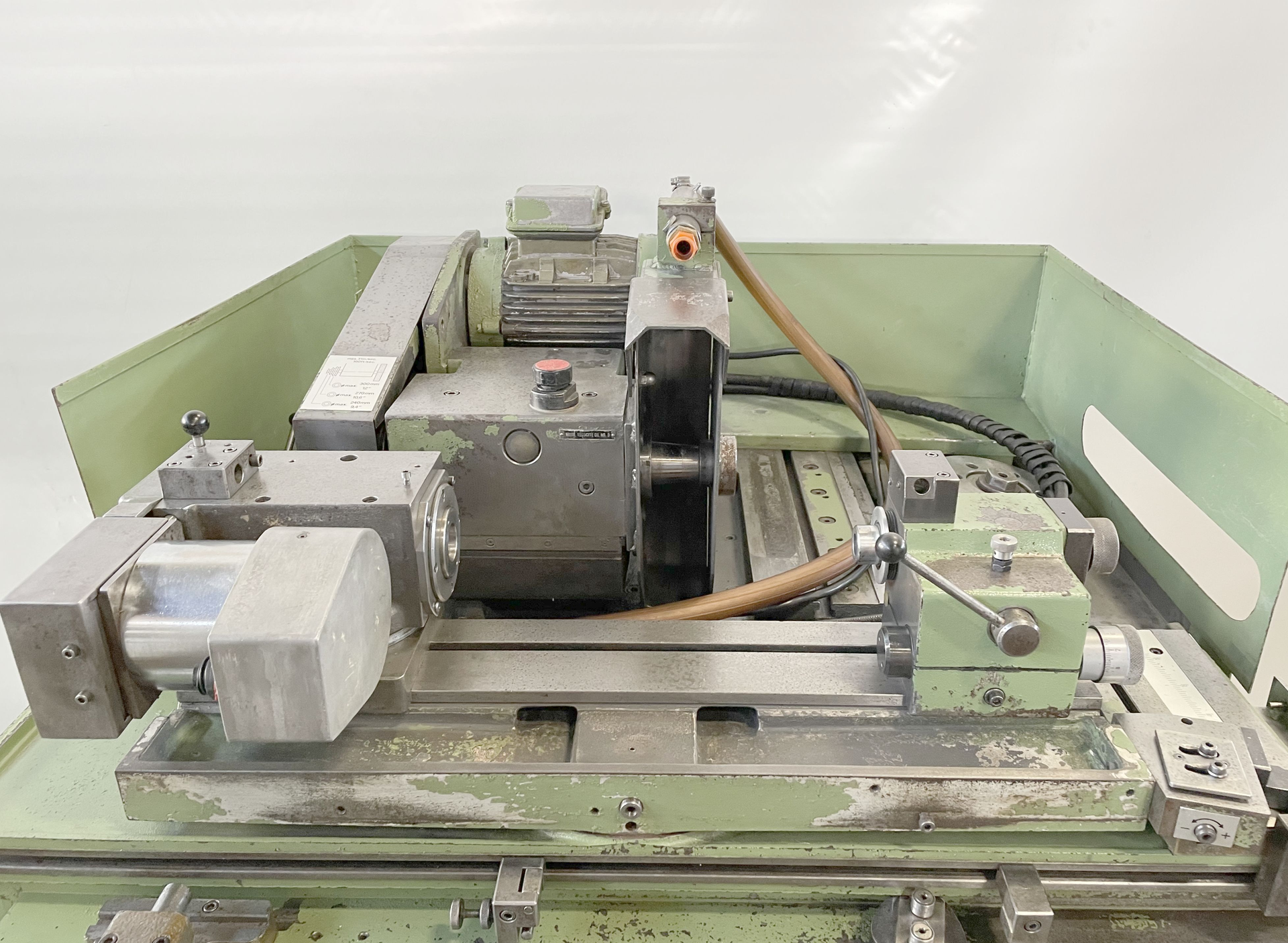

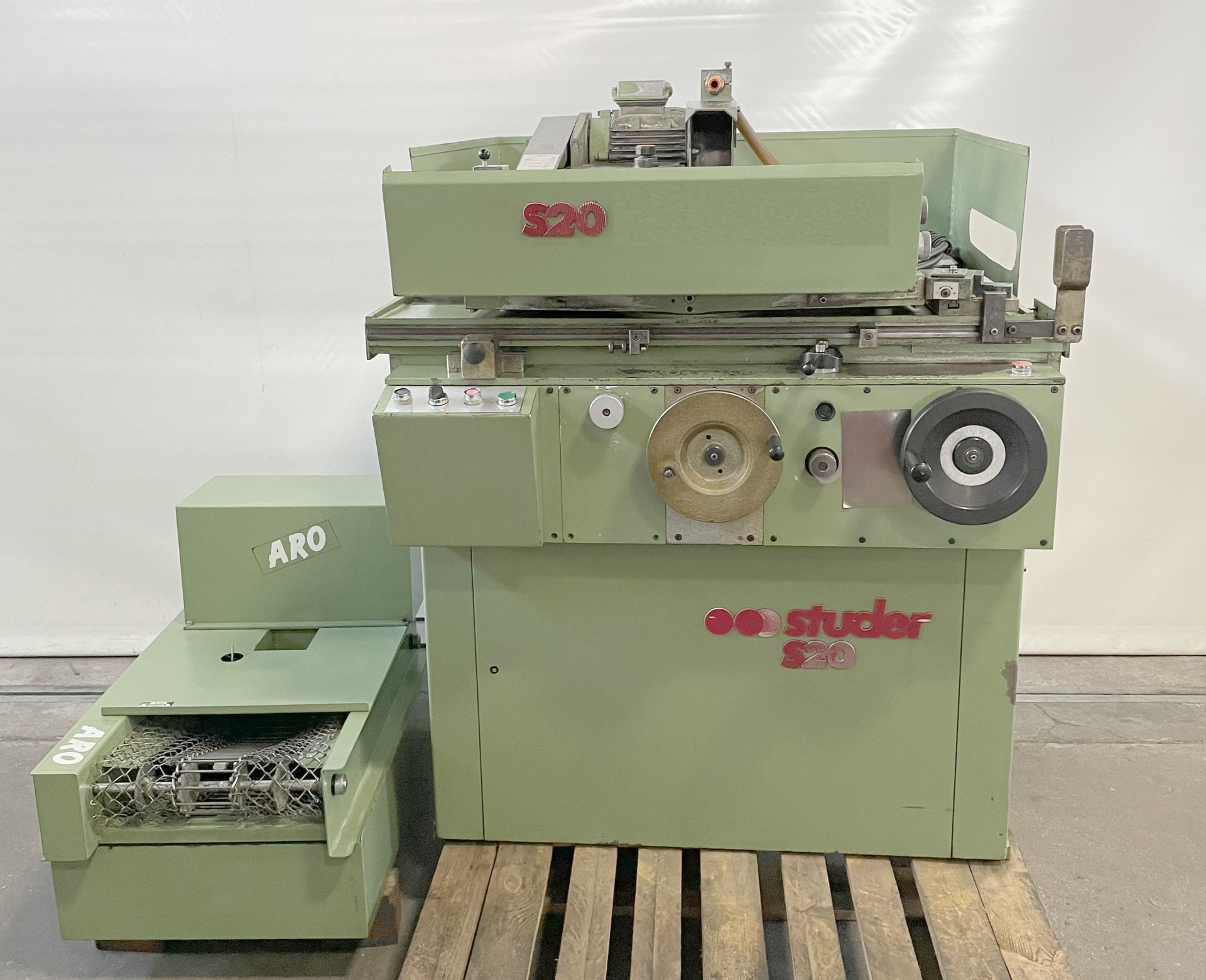

STUDER S 20-12 ist eine Rundschleifmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Spitzenhöhe 100 mm, Spitzenweite 400 mm; Schleifscheibe Ø300×30 mm, Bohrung 127 mm; Schleifkopf drehbar 30°, Werkstückspindel drehbar 20°. Technische Daten: Drehzahlen 60–1200 t/min (stufenlos), Spindelkonus 3 CM, Reitstock 2 CM; Tischneigung 30°; Tischgeschwindigkeit 100–3500 mm/min stufenlos; Außen-Schleifspindelmotor 4.5 CV; Anschluss 3x380 V 50 Hz; Gewicht ≈1900 kg; Abmessungen L1500×B1400×H1600 mm. Zubehör: Reitstock mit Feinverstellung, Papierfilteranlage, Schutzvorrichtung. Erreicht enge Toleranzen; Einsatz in Automotive, Luftfahrt, Uhrenindustrie, Werkzeugbau, Medizintechnik.
| Spitzenhöhe | 100 mm |
| Spitzenweite | 400 mm |
| Schleifscheibe: | |
| Durchmesser | 300 mm |
| Breite | 30 mm |
| Bohrung | 127 mm |
| Schleifkopf drehbar | 30 ° |
| Werkstückspindelstock: | |
| Drehzahlen: | |
| Stufenlos | |
| von | 60 t/min |
| bis | 1200 t/min |
| Drehbar | 20 ° |
| Spindelkonus | 3 CM |
| Reitstock-Pinolenaufnahme: | 2 CM |
| Grösste Schrägstellung des Tisches | 30 ° |
| Geschwindigkeit des Tisches: | |
| Stufenlos | |
| von | m/min |
| von | 100 mm/min |
| bis | 3500 mm/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Aussen-Schleifspindelmotor | 4.5 CV |
| Maschinengewicht ca. | 1900 kg |
| Abmessungen Maschine: | |
| Länge | 1500 mm |
| Breite | 1400 mm |
| Höhe | 1600 mm |
| Diverses Zubehör: | |
| Reitstock mit Feinverstellung | |

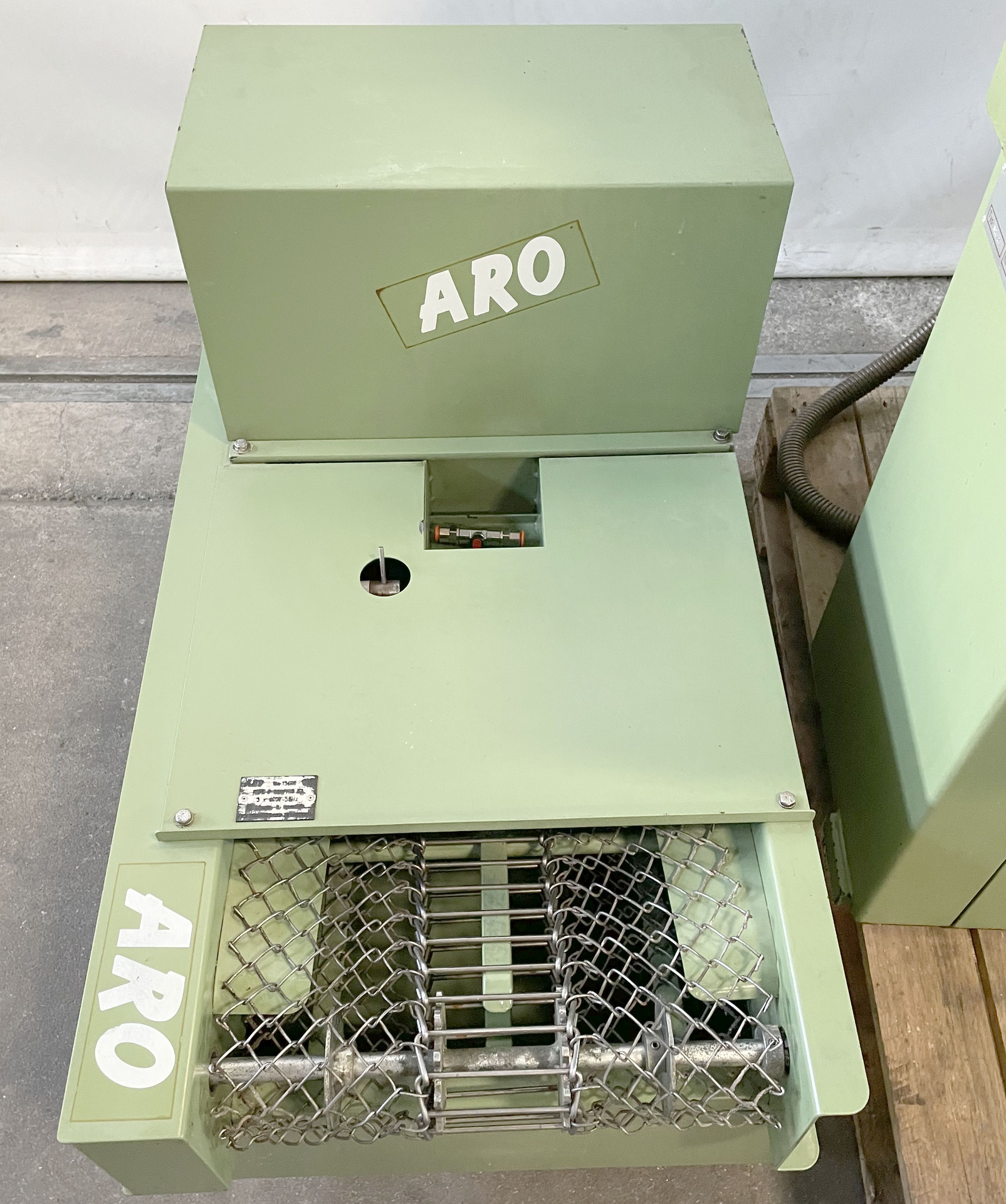

| Papierfilteranlage | |
| Schutzvorrichtung |
