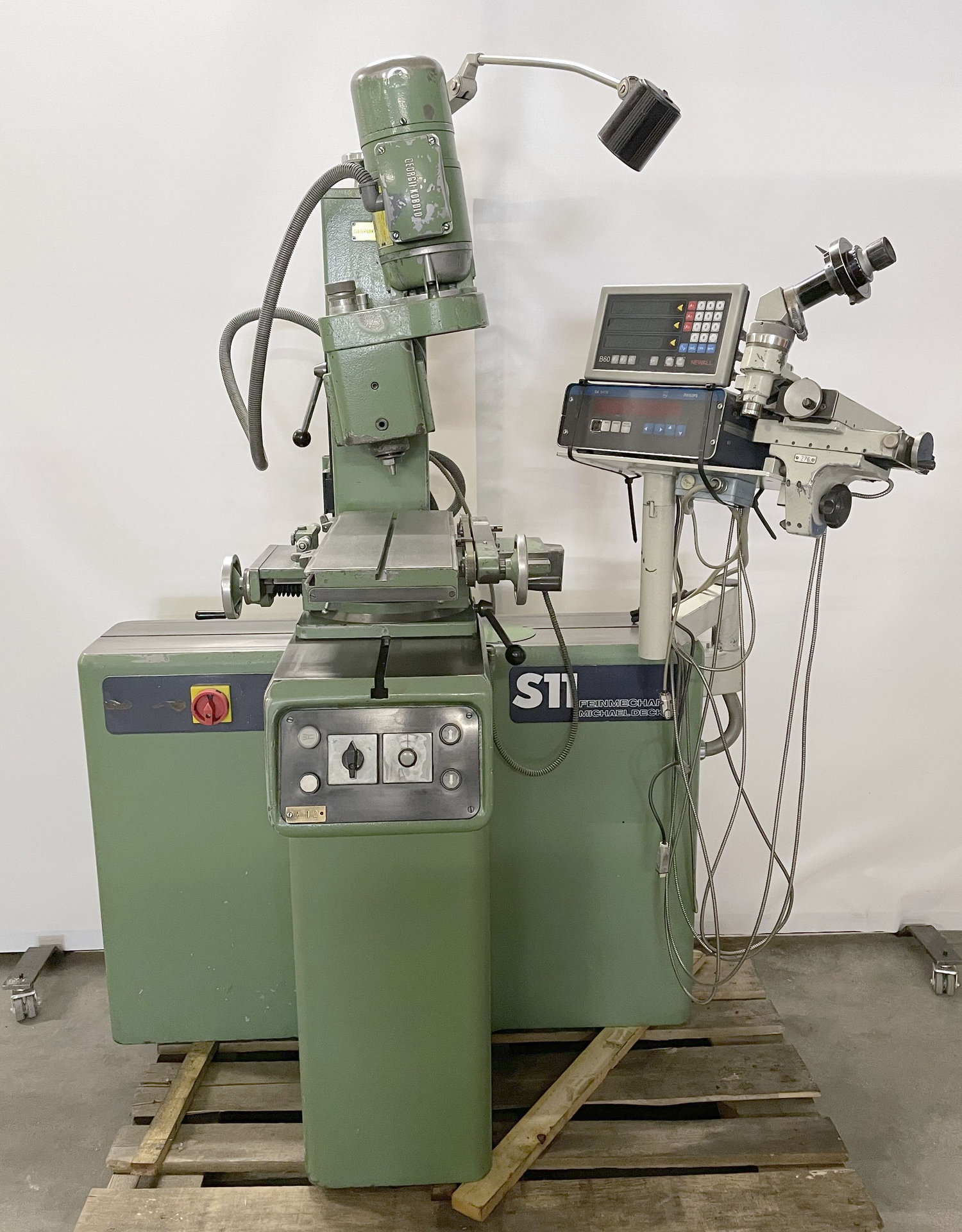

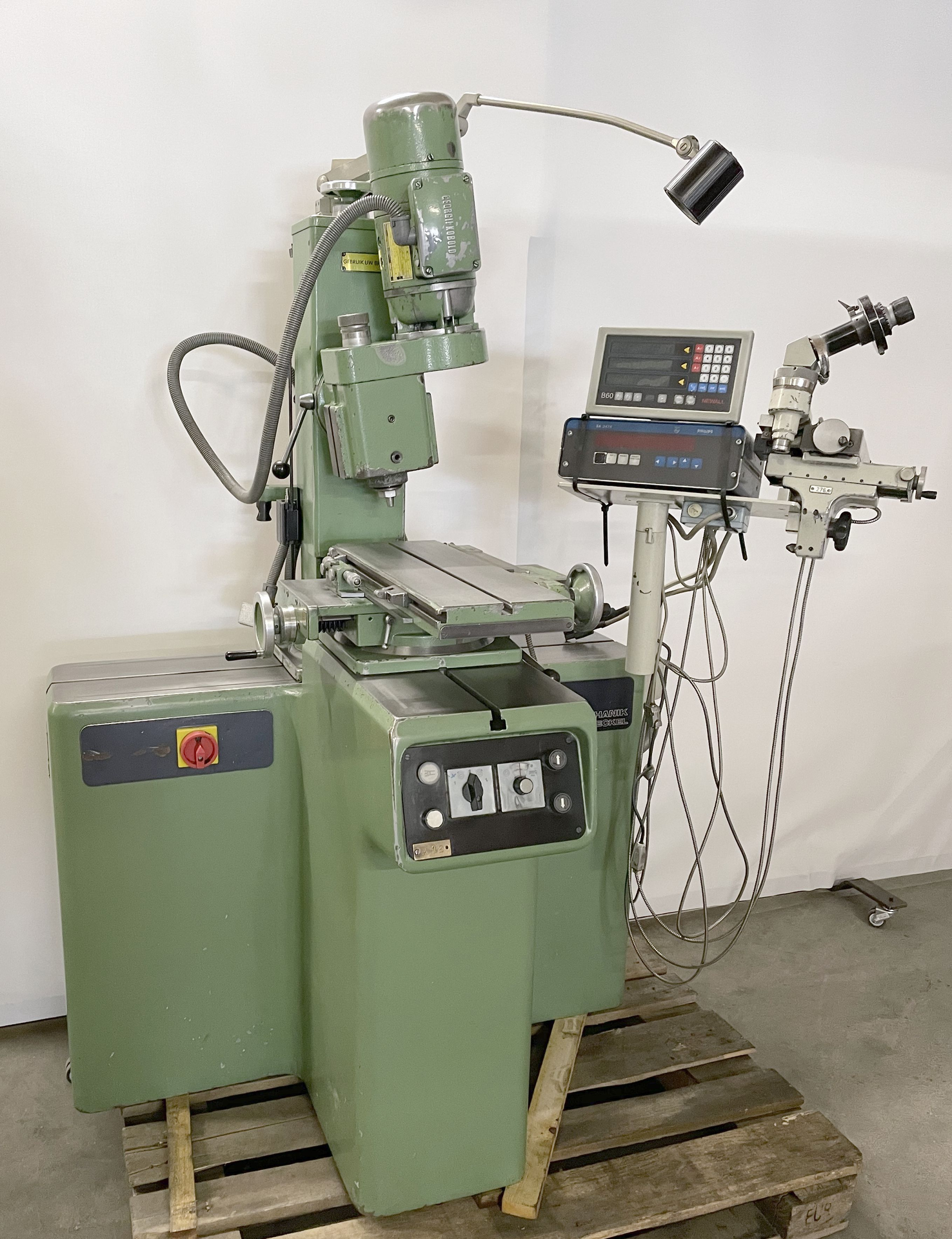

DECKEL S 11
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
DECKEL S 11 ist eine Werkzeugschleifmaschine für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Spitzenhöhe 300 mm, Spitzenweite 380 mm, Tisch 500×180 mm; max Schleif‑Ø 238/620 mm; Scheibe max 125 mm; Quer 220 mm, Längs 190 mm, Vertikal/Schleifkopf 325 mm; Achsen 360°. Daten: Spindel 2 Stufen 400–8000 t/min; Spindelmotor 1,3 kW; Anschluss 3×380 V 50 Hz; Gesamt 2 kVA; Gewicht ~500 kg; Abm. 1100×800×1760 mm. Eignet sich für enge Toleranzen; Branchen: Automotive, Uhren, Maschinenbau, Luftfahrt, Medizintechnik
| Spitzenhöhe | 300 mm |
| Spitzenweite | 380 mm |

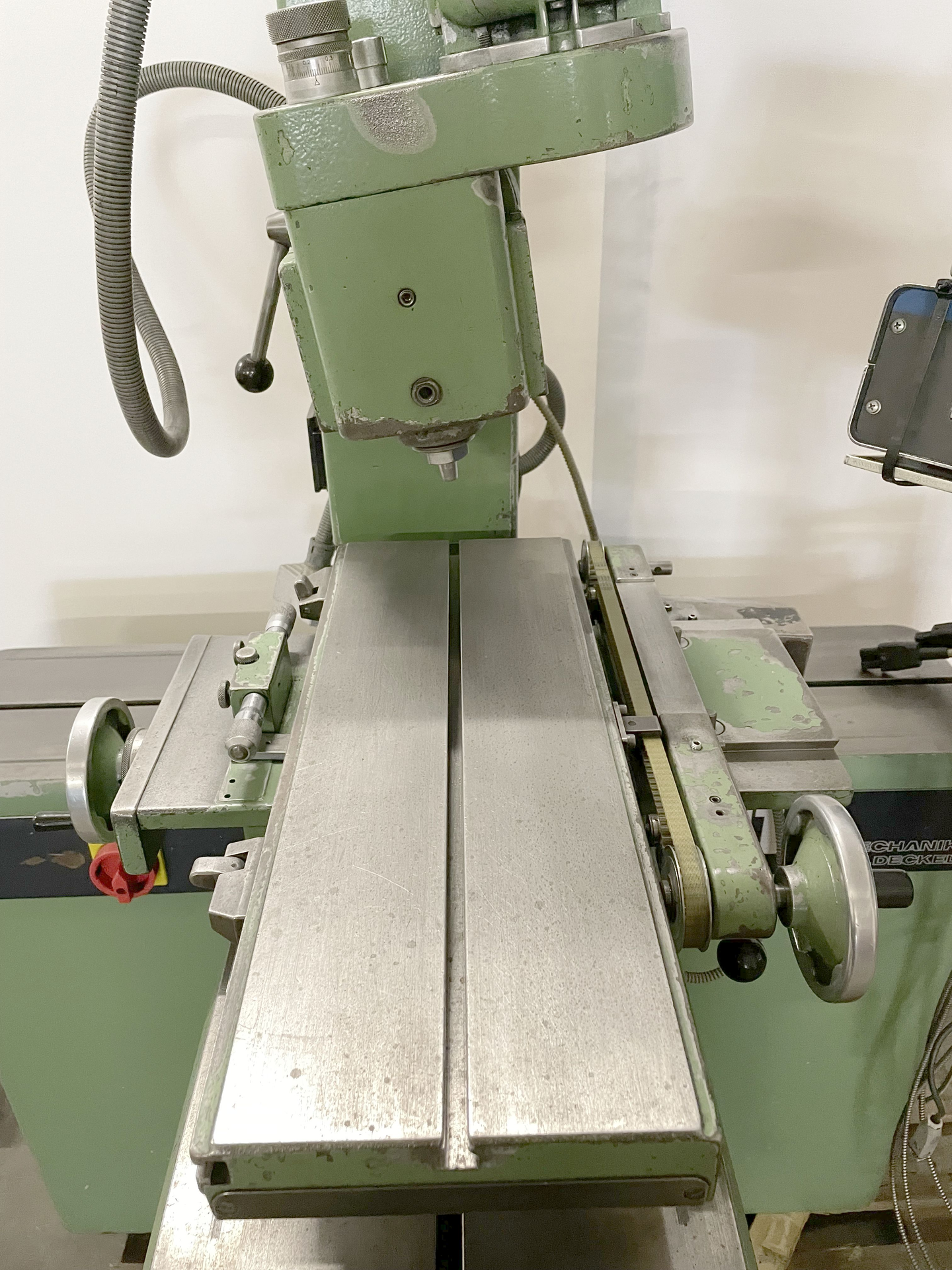

| Tischlänge | 500 mm |
| Tischbreite | 180 mm |
| Schleifdurchmesser max. | 238 / 620 mm |
| Schleifscheibendurchmesser max. | 125 mm |
| Längsbewegung des Tisches | mm |
| Querbewegung des Tisches | 220 mm |
| Achsenbewegung: | |
| Quer | 100 mm |
| Längs | 190 mm |
| Vertikal | 325 mm |
| Schleifkopfvertikalverstellung | 325 mm |
| Schwenkbereich des Schleifkopfes: | |
| waagrecht | 360 ° |
| senkrecht | 360 ° |
| Drehachse Schleifspindelstock | 360 ° |
| Drehzahl der Schleifspindel: | |
| Anzahl (Stufen) | 2 |
| von | 400 t/min |
| bis | 8000 t/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Schleifspindelmotor | 1.3 kW |
| Gesamtleistungsbedarf | 2 kVA |
| Maschinengewicht ca. | 500 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 800 mm |
| Höhe | 1760 mm |
