SCHAUBLIN 13
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

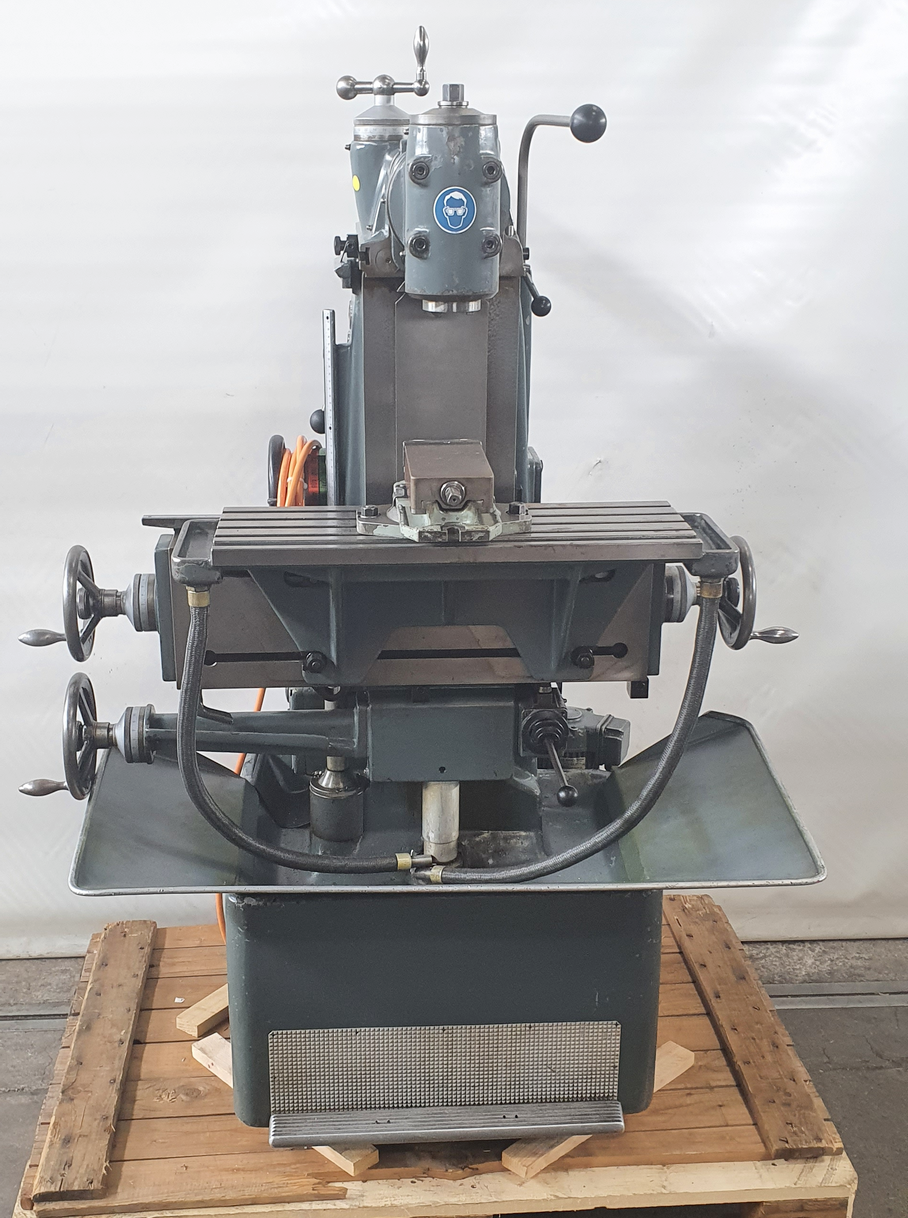

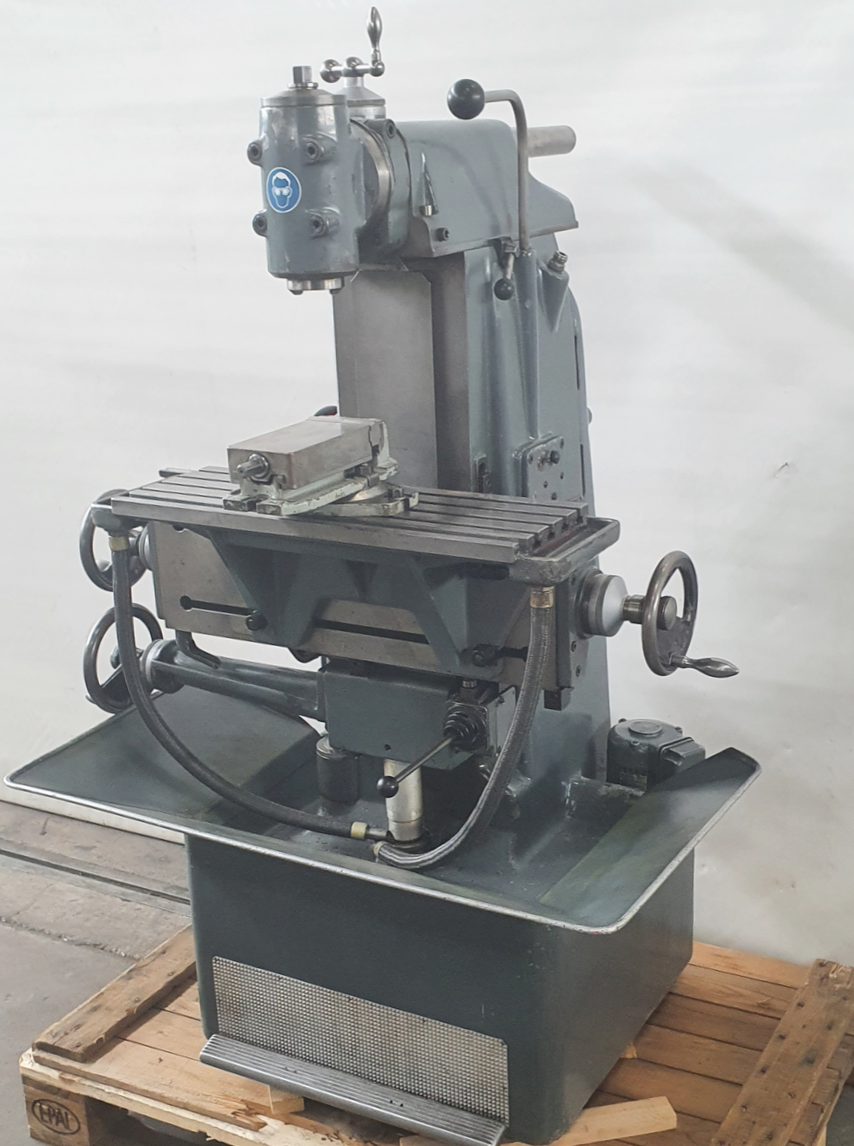

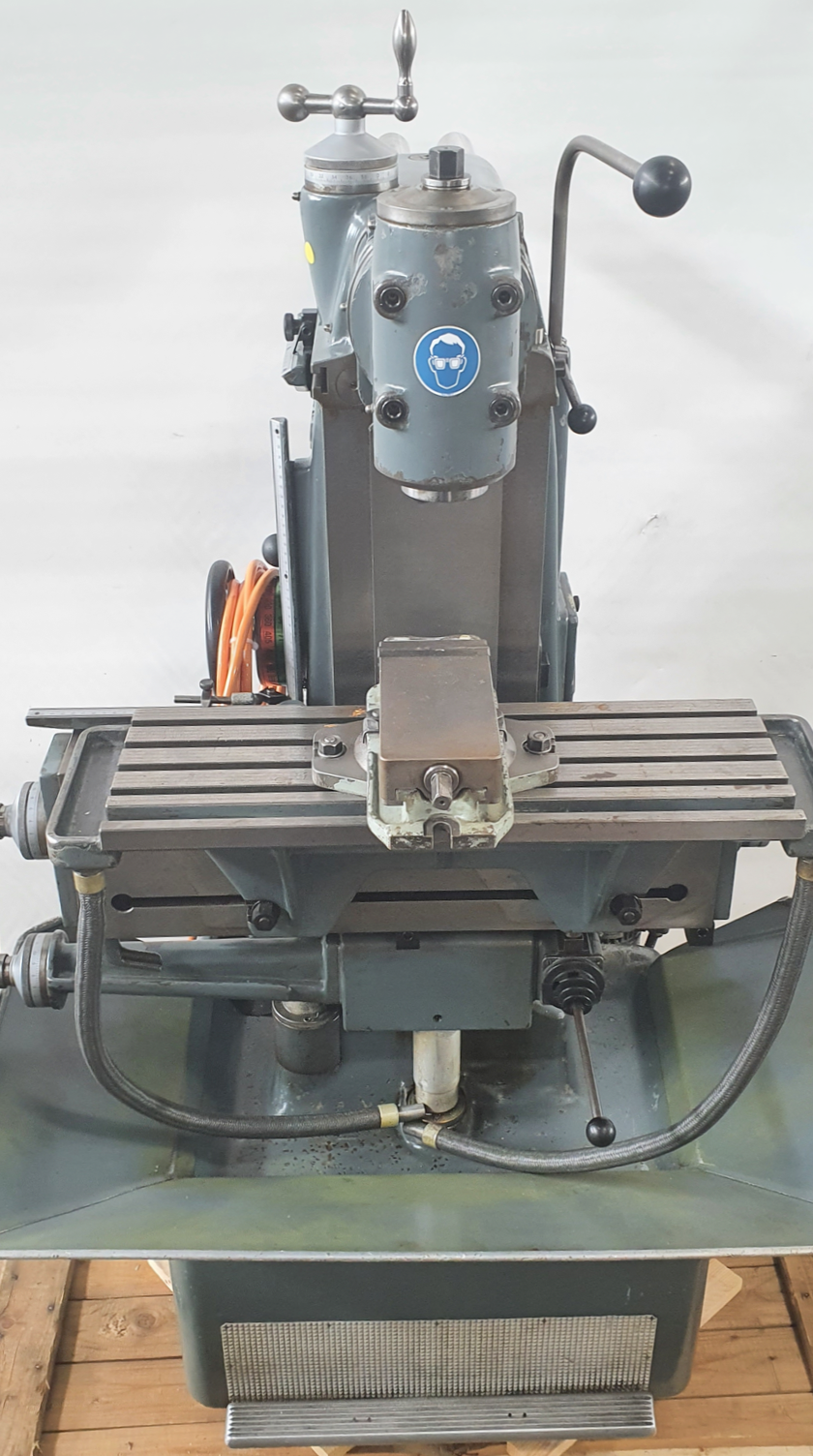

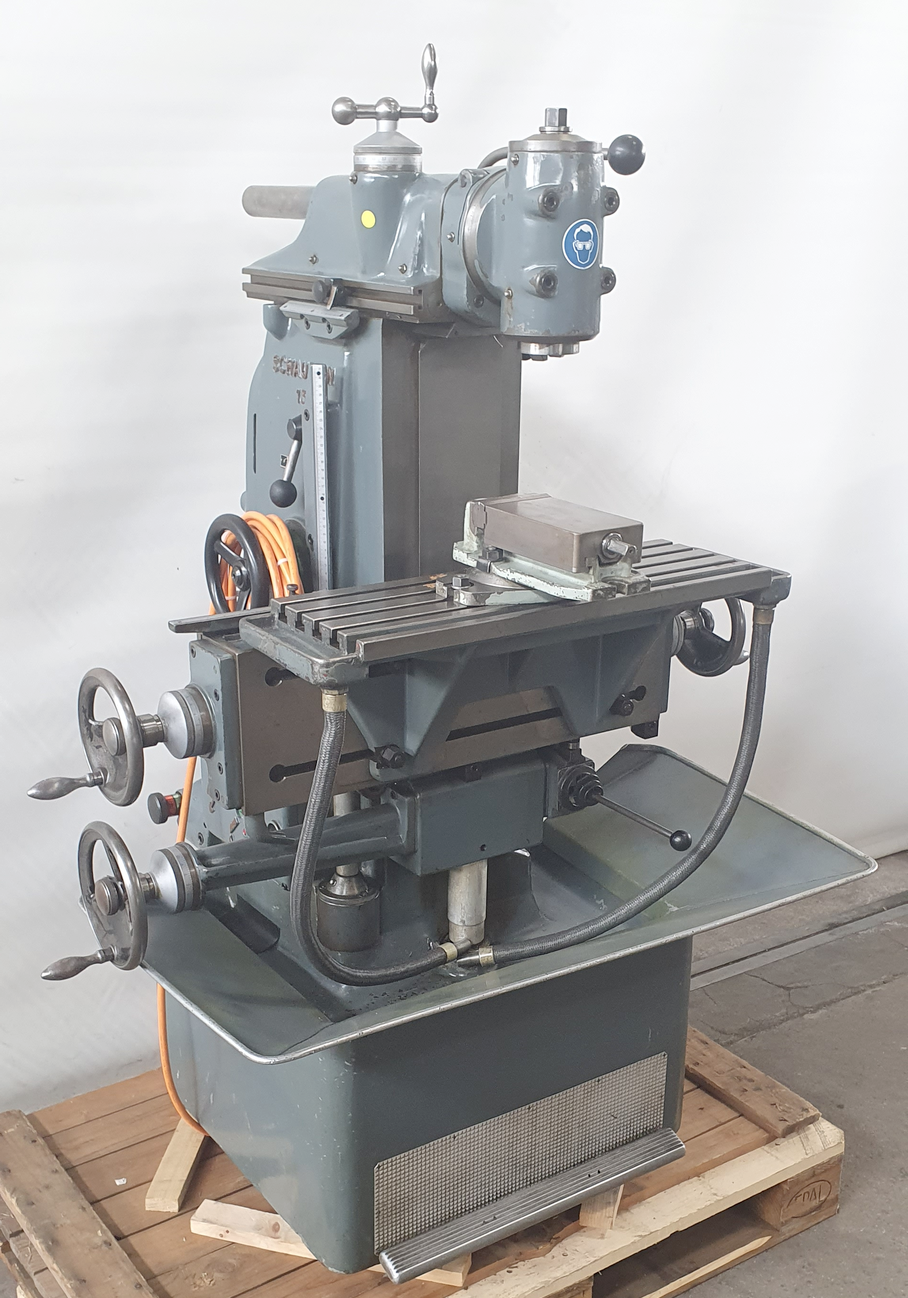

SCHAUBLIN 13 ist eine Universalfräsmaschine für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 600×210 mm, 4 T‑Nuten 12 mm (Abstand 40). Wege X260 Y150 Z310; Spindel ISO30 58–2000 U/min. 10 Vorschübe 12–400 mm/min; Eilgang 1,2 m/min. Anschluss 3×380 V, Motor 2 CV; Gewicht ~700 kg; Abmessungen 1500×1100×1600 mm. Zubehör: Schraubstock, starrer Tisch. Geeignet für enge Toleranzen in Uhrenbau, Automotive, Luftfahrt, Medizintechnik
| Tischlänge | 600 mm |
| Tischbreite | 210 mm |
| Anzahl T-Nuten: | 4 |
| T-Nutenbreite | 12 mm |
| Abstand der T-Nuten | 40 mm |
| Längsweg (X-Achse) | 260 mm |
| Querbewegung (Y-Achse) | 150 mm |
| Vertikalweg (Z-Achse) | 310 mm |
| Verstellung des Oberschlittens | mm |
| Entfernung zwischen Vertikalspindel und Tisch | 310 mm |
| Entfernung zwischen Horizontalspindel und Tisch | 410 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 58 t/min |
| bis | 2000 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Anzahl (Stufen) | 10 |
| Vorschübe: Stufenlos | |
| Längs von | 12.0 mm/min |
| bis | 400 mm/min |
| Vertikal von | 12.0 mm/min |
| bis | 400 mm/min |
| Eilgang: | |
| Längs | 1.2 m/min |
| Vertikal | 1.2 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 2.0 CV |
| Gesamtleistungsbedarf | 3 CV |
| Gesamtleistungsbedarf | kVA |
| Maschinengewicht ca. | 700 kg |
| Abmessungen Maschine: | |
| Länge | 1500 mm |
| Breite | 1100 mm |
| Höhe | 1600 mm |
| Diverses Zubehör: | |
| Schraubstock | |
| Starrer Winkeltisch |
