SCHAUBLIN 53
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

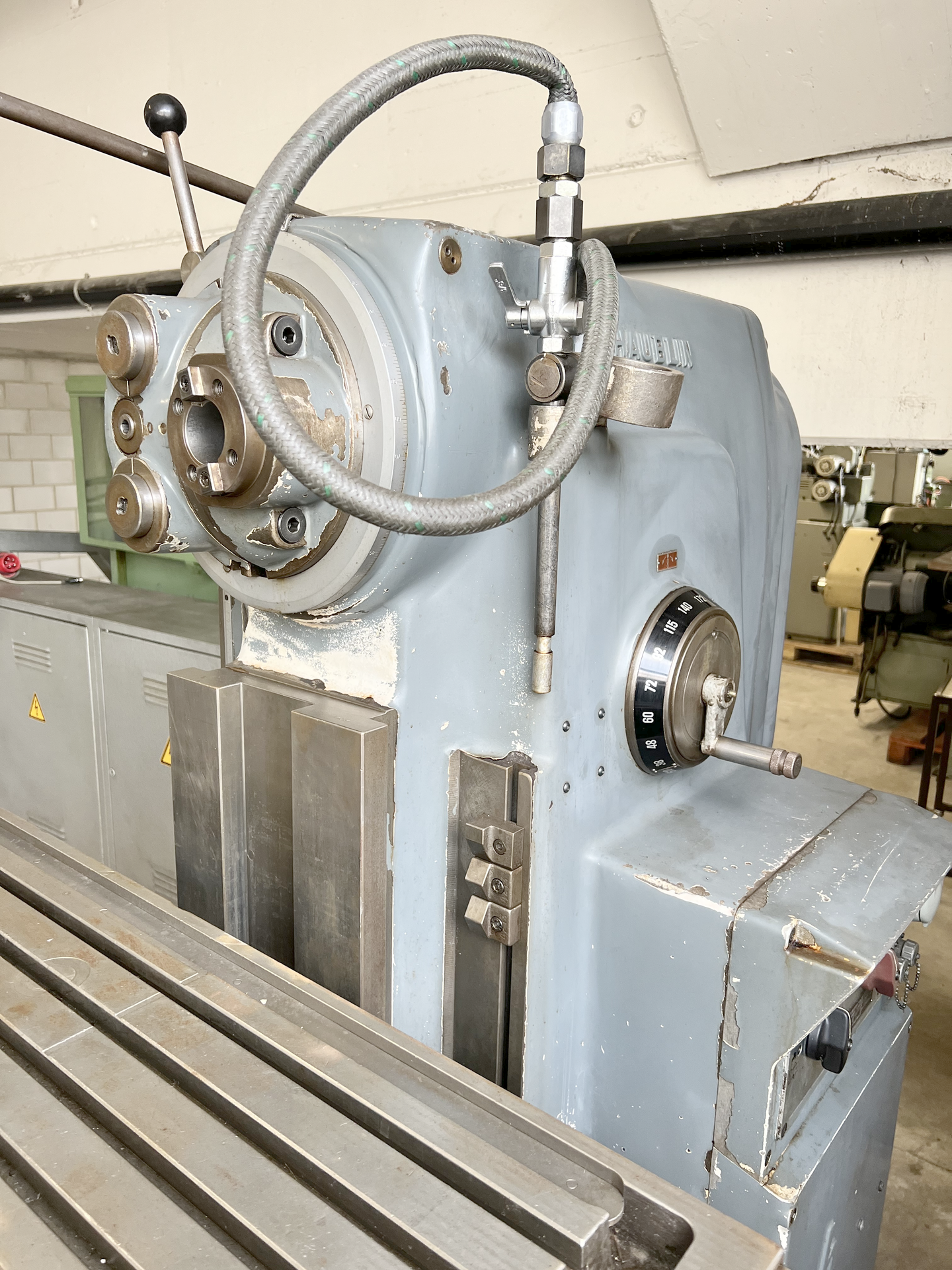

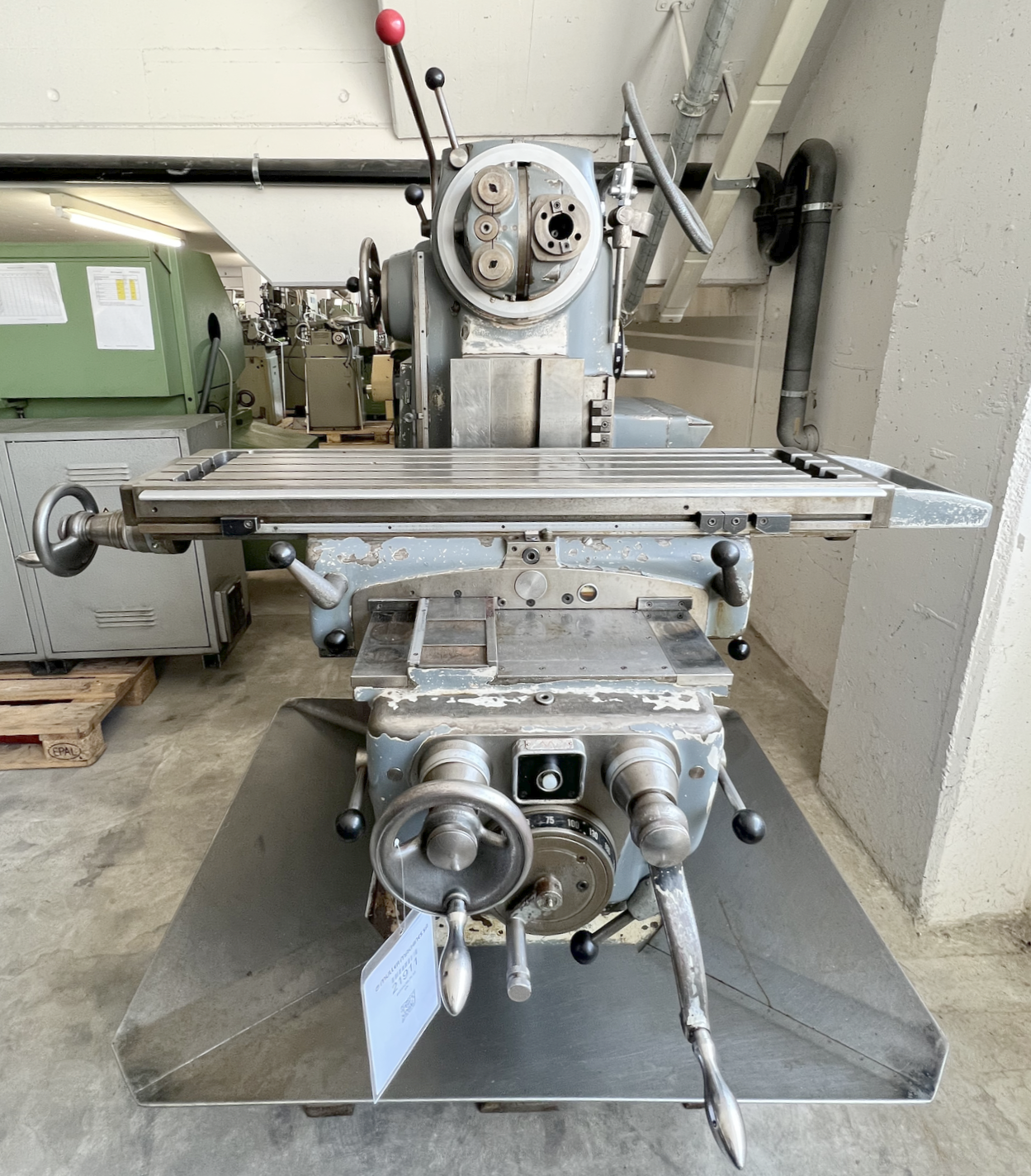

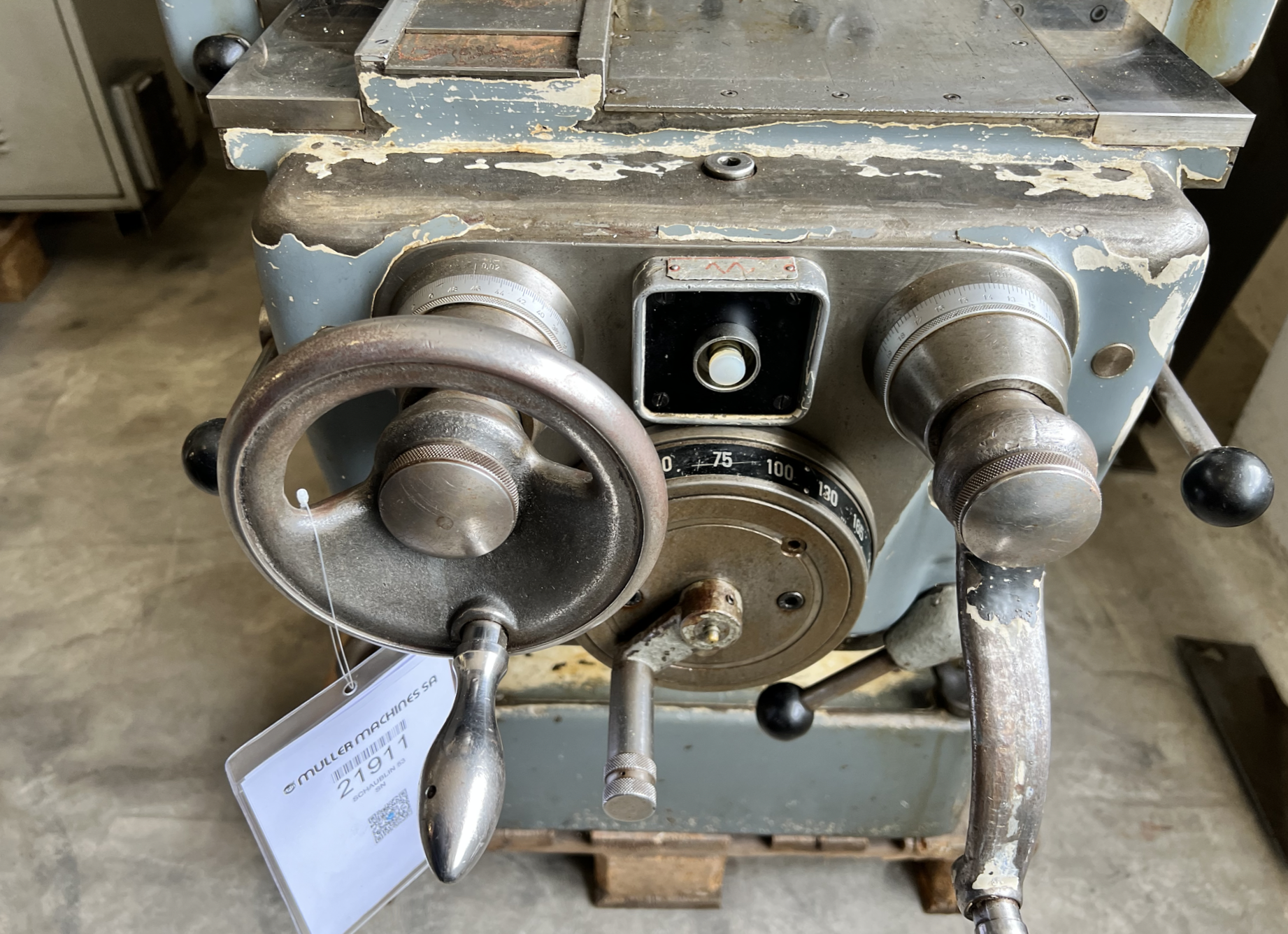

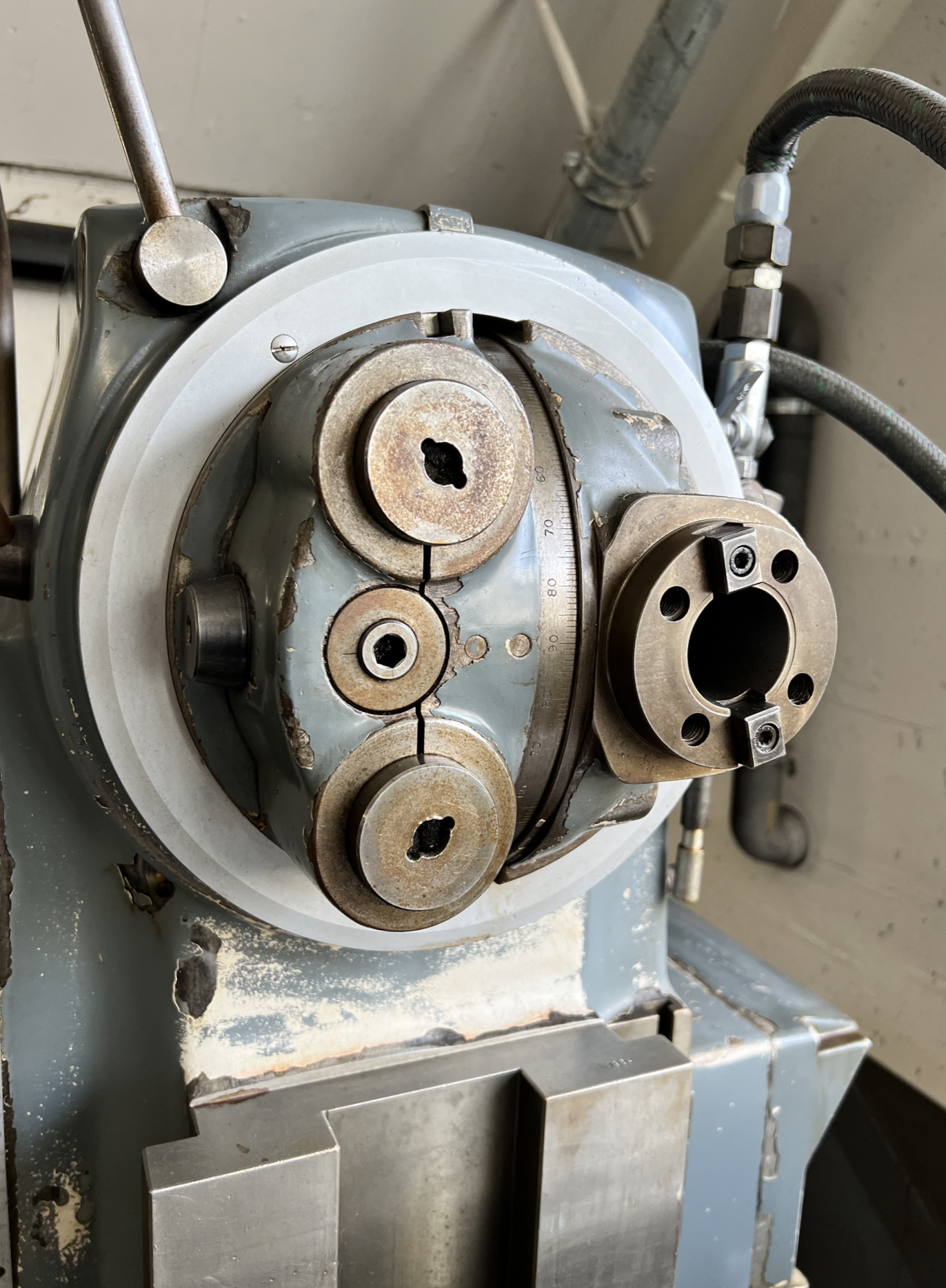

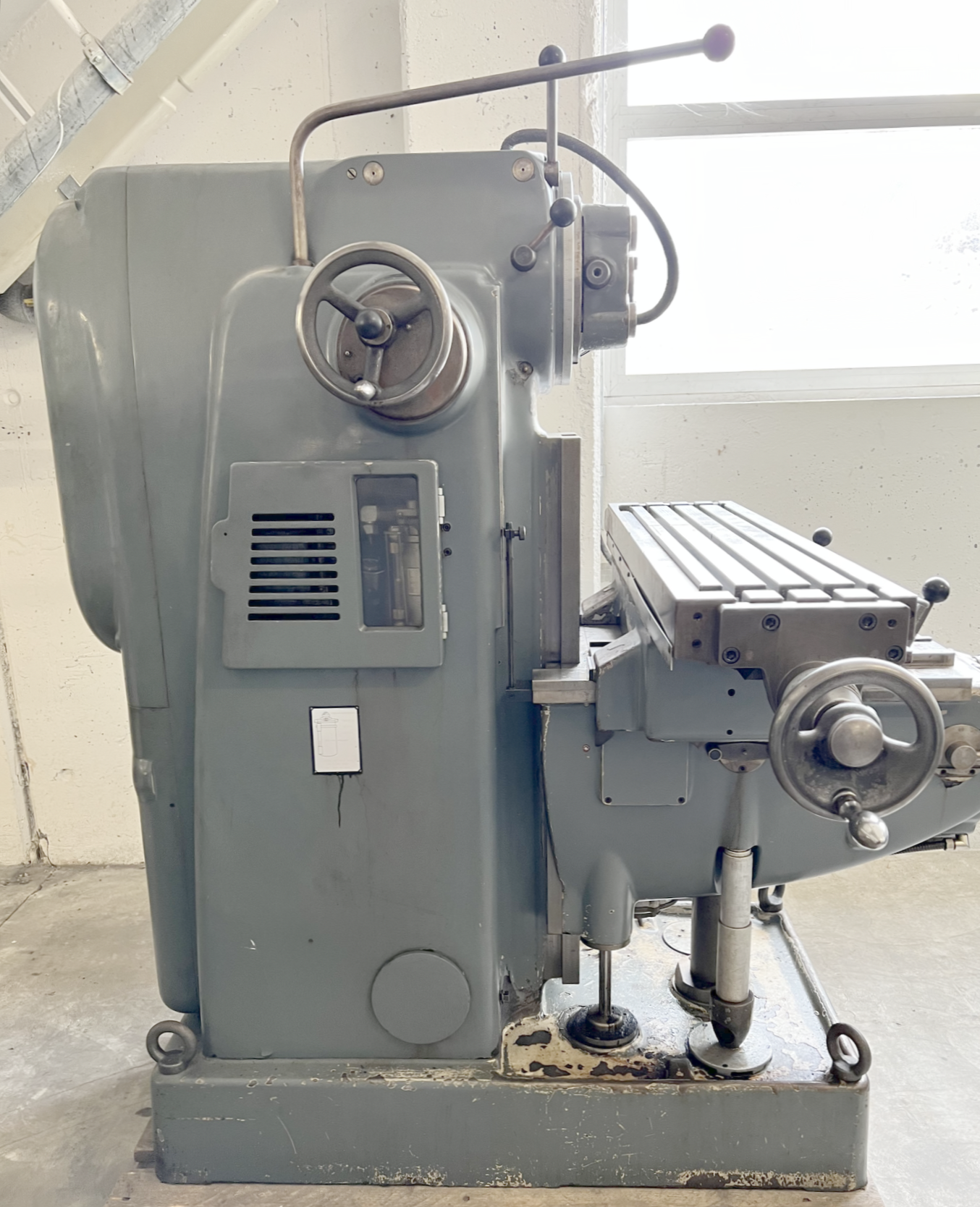

SCHAUBLIN 53 ist eine Universalfräsmaschine für präzise, hochgenaue und zuverlässige Bearbeitung. Tisch 1100×255 mm, 5 T‑Nuten 14h7 mm, Abstand 50 mm. Verfahrwege X 700 mm, Y 250 mm, Z 490 mm. Spindel 40 ISO, 18 Gänge 12–1050 t/min. Vorschübe X/Y 12–1050 mm/min, Z 6–525 mm/min; Eilgang X/Y 3,5 m/min, Z 1,7 m/min. Anschluss 3x380 V 50 Hz; Motor 5,5 CV; Gesamtleistung 8 CV. Gewicht ~2100 kg; Maße 1600×1600×1600 mm. Zubehör: Spänefangschale. Für enge Toleranzen; Bereiche: Automotive, Uhrentechnik, Werkzeugbau, Luftfahrt, Medizintechnik.

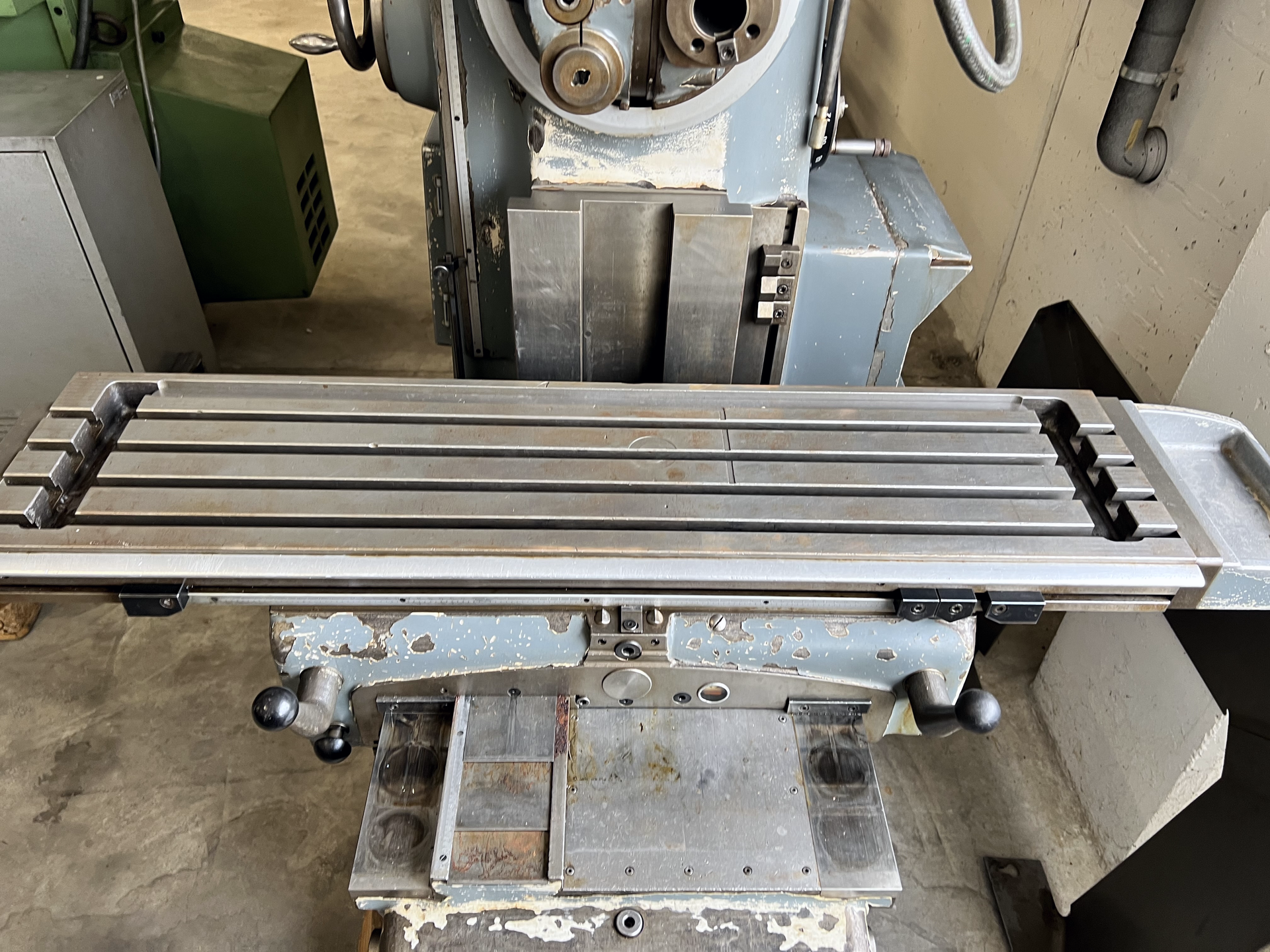

| Tischlänge | 1100 mm |
| Tischbreite | 255 mm |
| Anzahl T-Nuten: | 5 |
| T-Nutenbreite | 14h7 mm |
| Abstand der T-Nuten | 50 mm |
| Längsweg (X-Achse) | 700 mm |
| Querbewegung (Y-Achse) | 250 mm |
| Vertikalweg (Z-Achse) | 490 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 18 |
| von | 12 t/min |
| bis | 1050 t/min |
| Spindelaufnahme | 40 ISO |
| Vorschübe: Anzahl (Stufen) | 18 |
| Längs von | 12 mm/min |
| bis | 1050 mm/min |
| Quer von | 12 mm/min |
| bis | 1050 mm/min |
| Vertikal von | 6 mm/min |
| bis | 525 mm/min |
| Eilgang: | |
| Längs | 3.5 m/min |
| Quer | 3.5 m/min |
| Vertikal | 1.7 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 5.5 CV |
| Gesamtleistungsbedarf | 8 CV |
| Maschinengewicht ca. | 2100 kg |
| Abmessungen Maschine: | |
| Länge | 1600 mm |
| Breite | 1600 mm |
| Höhe | 1600 mm |
| Diverses Zubehör: | |
| Spänefangschale |
