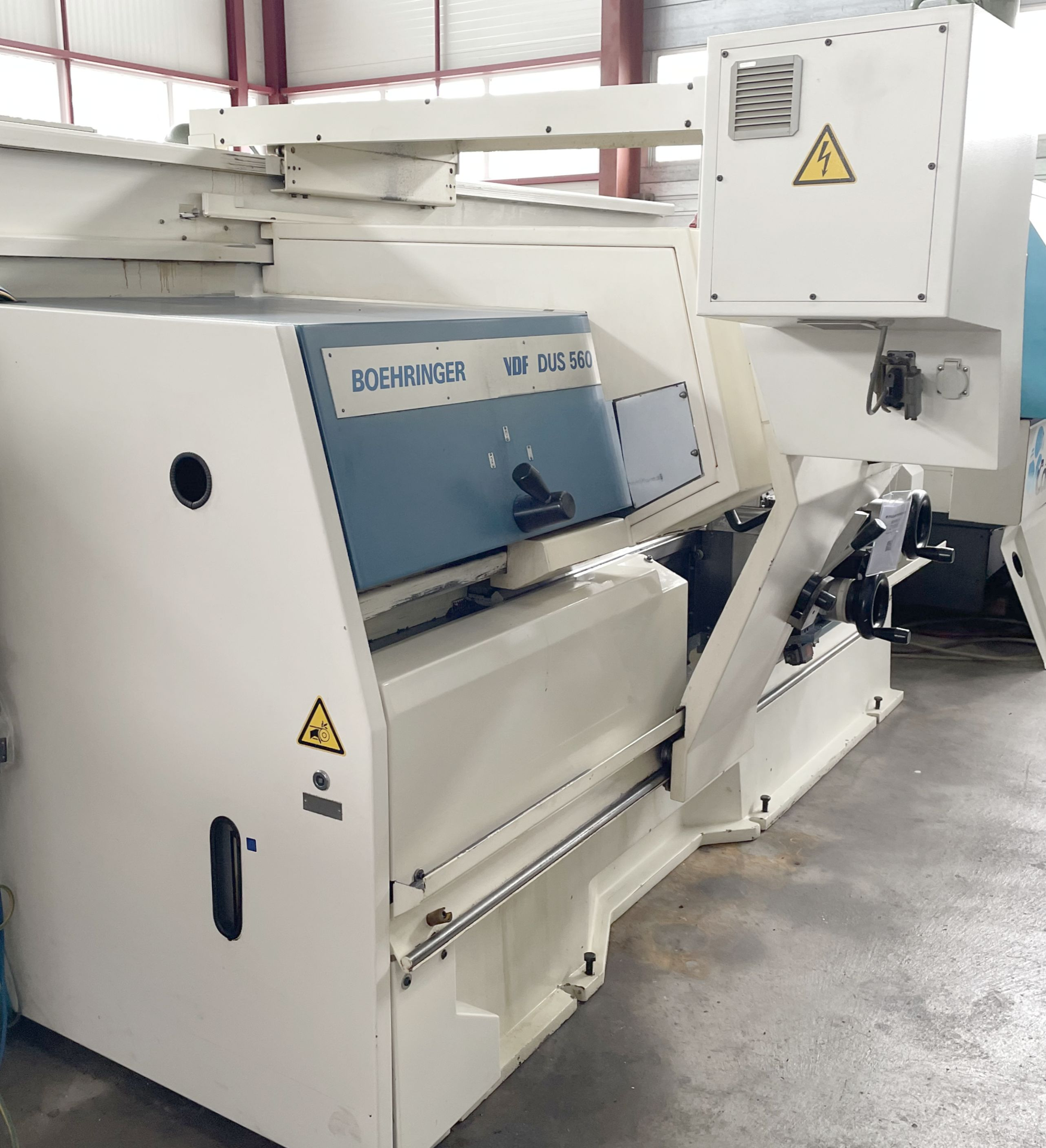

BOEHRINGER / VDF DUS 560
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

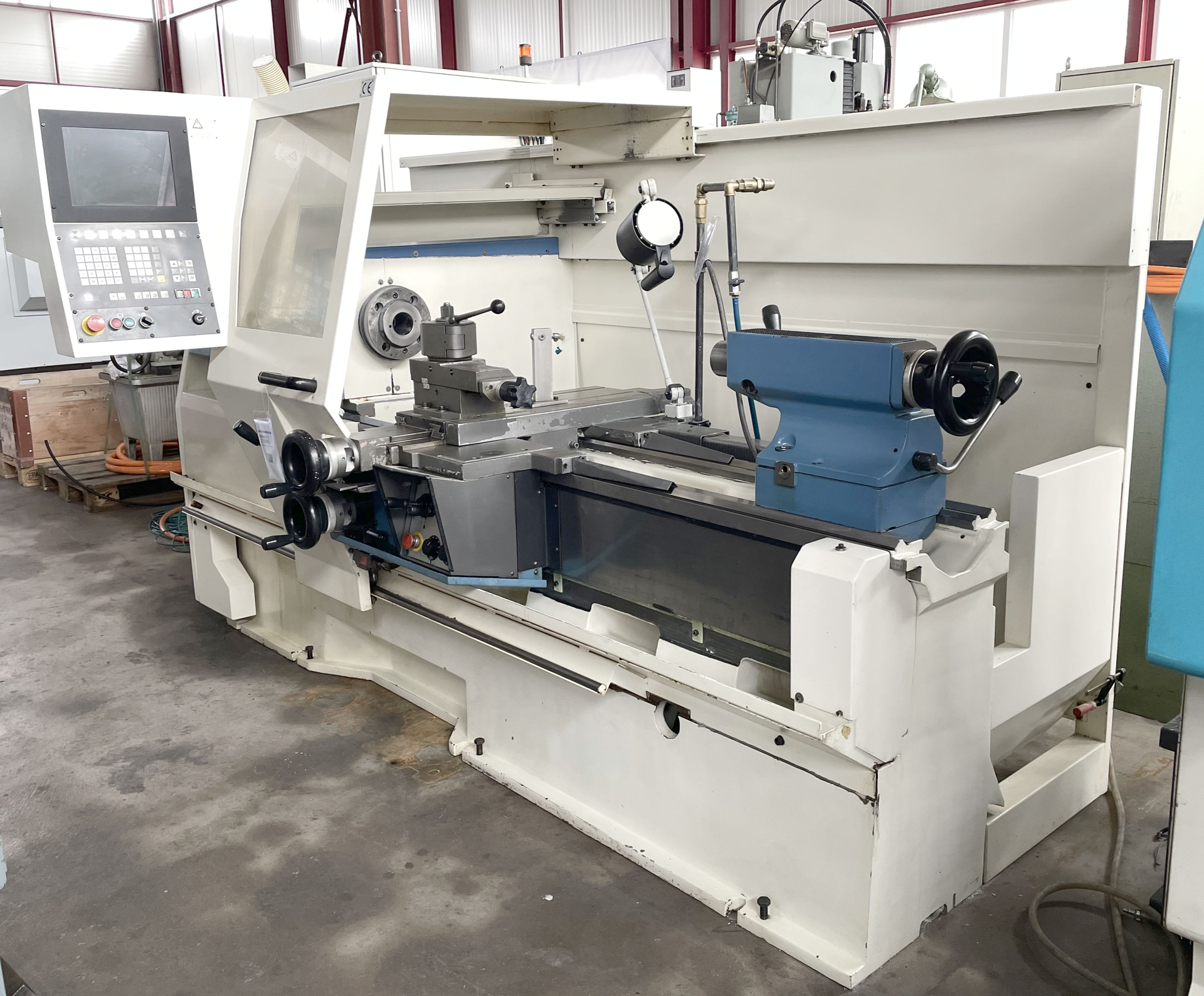

BOEHRINGER / VDF DUS 560 ist eine CNC‑Drehmaschine, ausgelegt auf Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazität: Spitzenhöhe 280 mm, Spitzenweite 1500 mm, Ø Bett 570 mm, Dreh Länge 1500 mm, Spindelbohrung 62 mm. Technische Daten: 2 Stufen 3–2500 t/min, 19/15 kW, 1800/1400 Nm, Pinolenhub 190 mm, Vorschübe 0,01–50 mm/t, Eilgang X/Z 5/10 m/min, 3x400V, 35 kVA, Gewicht 5200 kg. Zubehör: Backenfutter Ø300/500/560 mm, MULTIFIX, Späneförderer, Reitstock, Backensätze, Werkzeughalter. Ermöglicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik, Maschinenbau und Uhrenindustrie.
| Spitzenhöhe | 280 mm |
| Spitzenweite | 1500 mm |
| Drehdurchmesser über Planschlitten | 365 mm |
| Drehdurchmesser über dem Bett | 570 mm |
| Spindelkopf | DIN 55 027 |
| Spindelbohrung | 62 mm |
| Spindeldurchmesser | 100 mm |
| Drehlänge maximal | 1500 mm |
| Gewindesteigung: | |
| von | mm |
| bis | 400 mm |
| Hauptspindel: | |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 2 |
| von | 3 t/min |
| bis | 2500 t/min |
| Spindelleistung | 19 / 15 kW |
| Maximales Drehmoment | 1800 / 1400 Nm |
| Reitstock-Pinolenaufnahme: | |
| Morse Konus | 5 CM |
| Pinolenhub | 190 mm |
| Pinolendurchmesser | 80 mm |
| Vorschübe: | |
| Längs von | 0.01 mm/t |
| bis | 50 mm/t |
| Plan von | mm/t |
| bis | 50 mm/t |
| Eilgang X | 5 m/min |
| Eilgang Z | 10 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Geräuschpegel | 80 dB (A) |
| Gesamtleistungsbedarf | 35 kVA |
| Maschinengewicht ca. | 5200 kg |
| Abmessungen Maschine: | |
| Länge | 3500 mm |
| Breite | 1800 mm |
| Höhe | 1800 mm |
| Abmessungen Elektroschrank: | |
| Länge | 1200 mm |
| Breite | 400 mm |
| Höhe | 1400 mm |

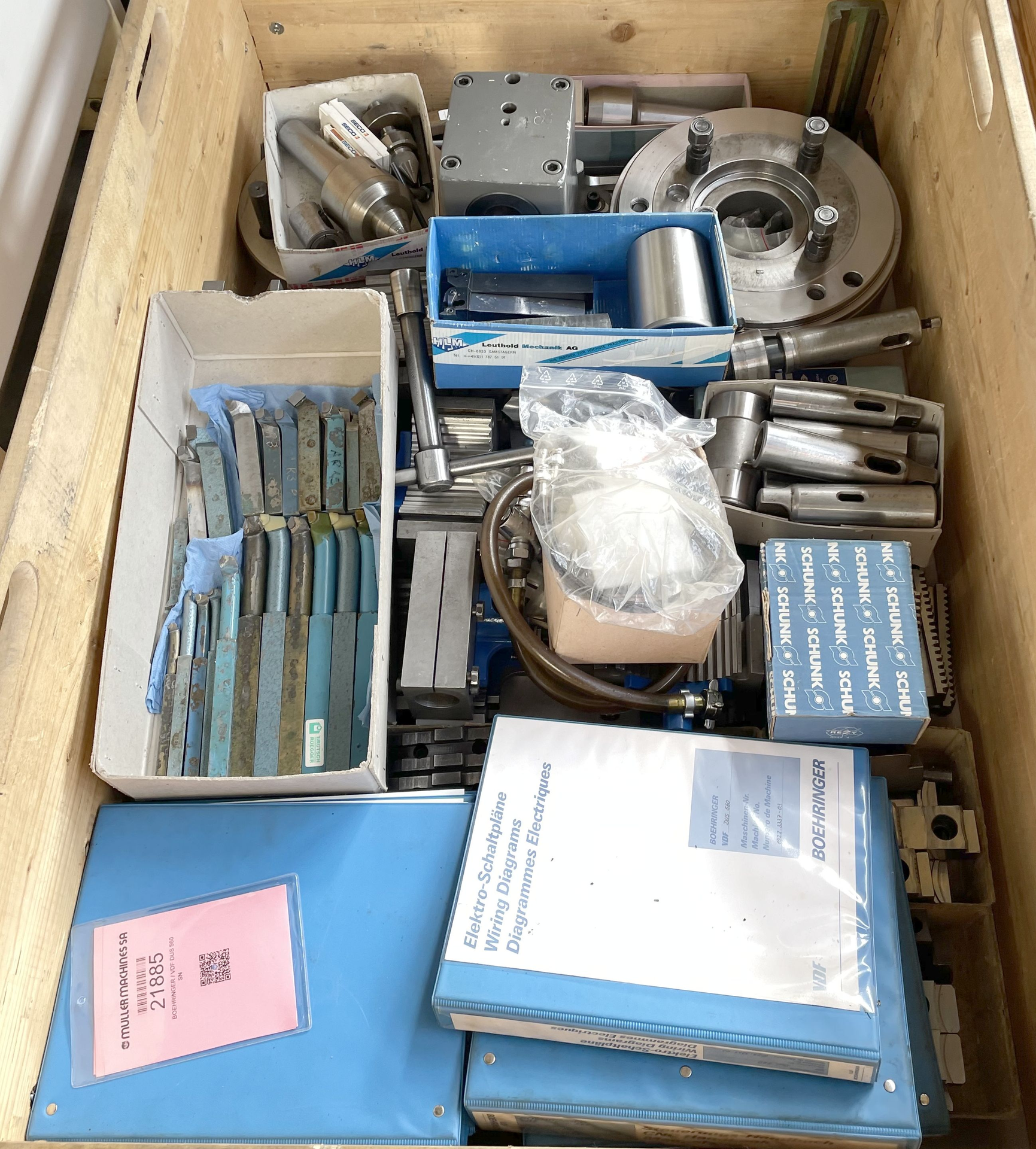

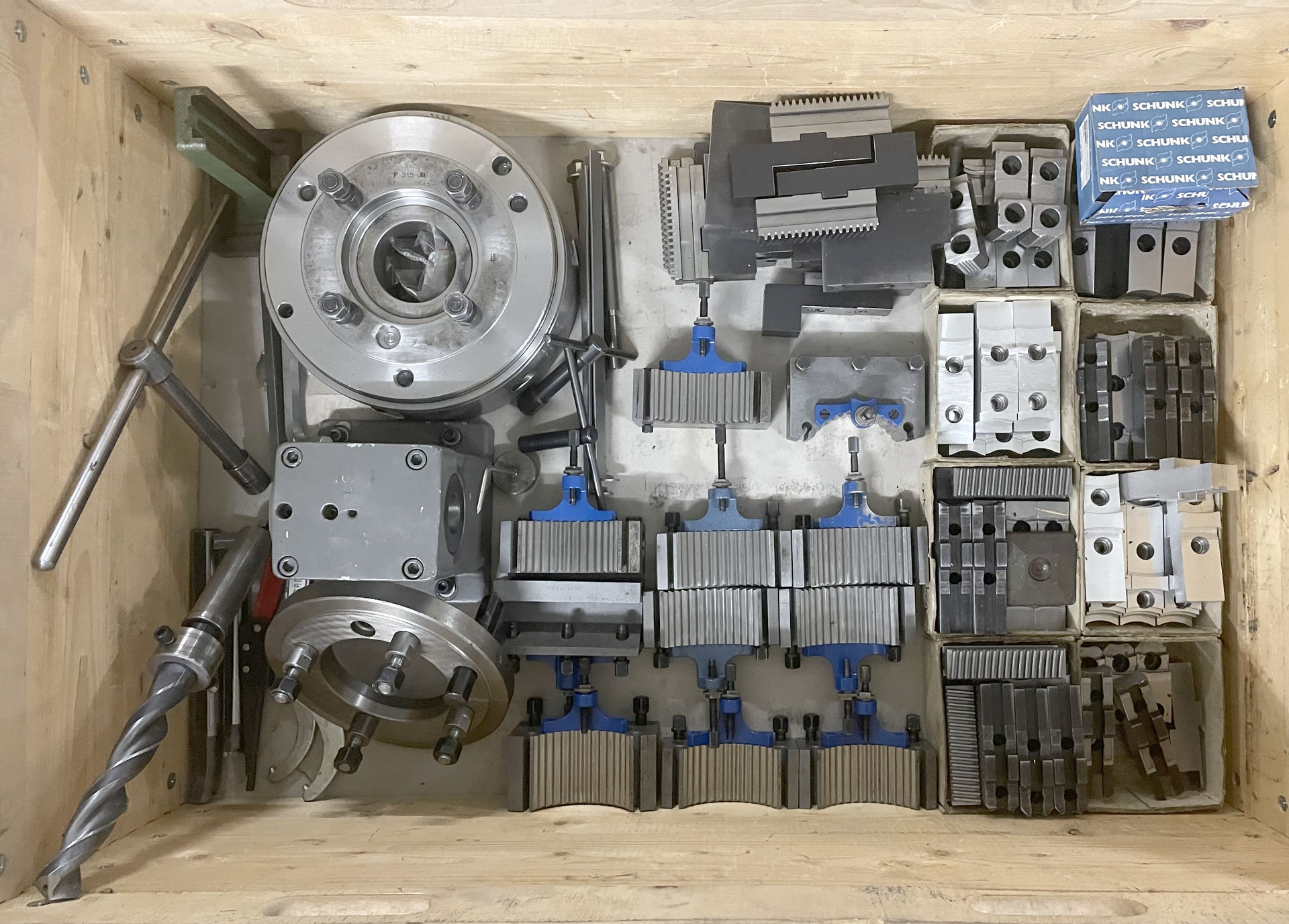

| Diverses Zubehör: | |

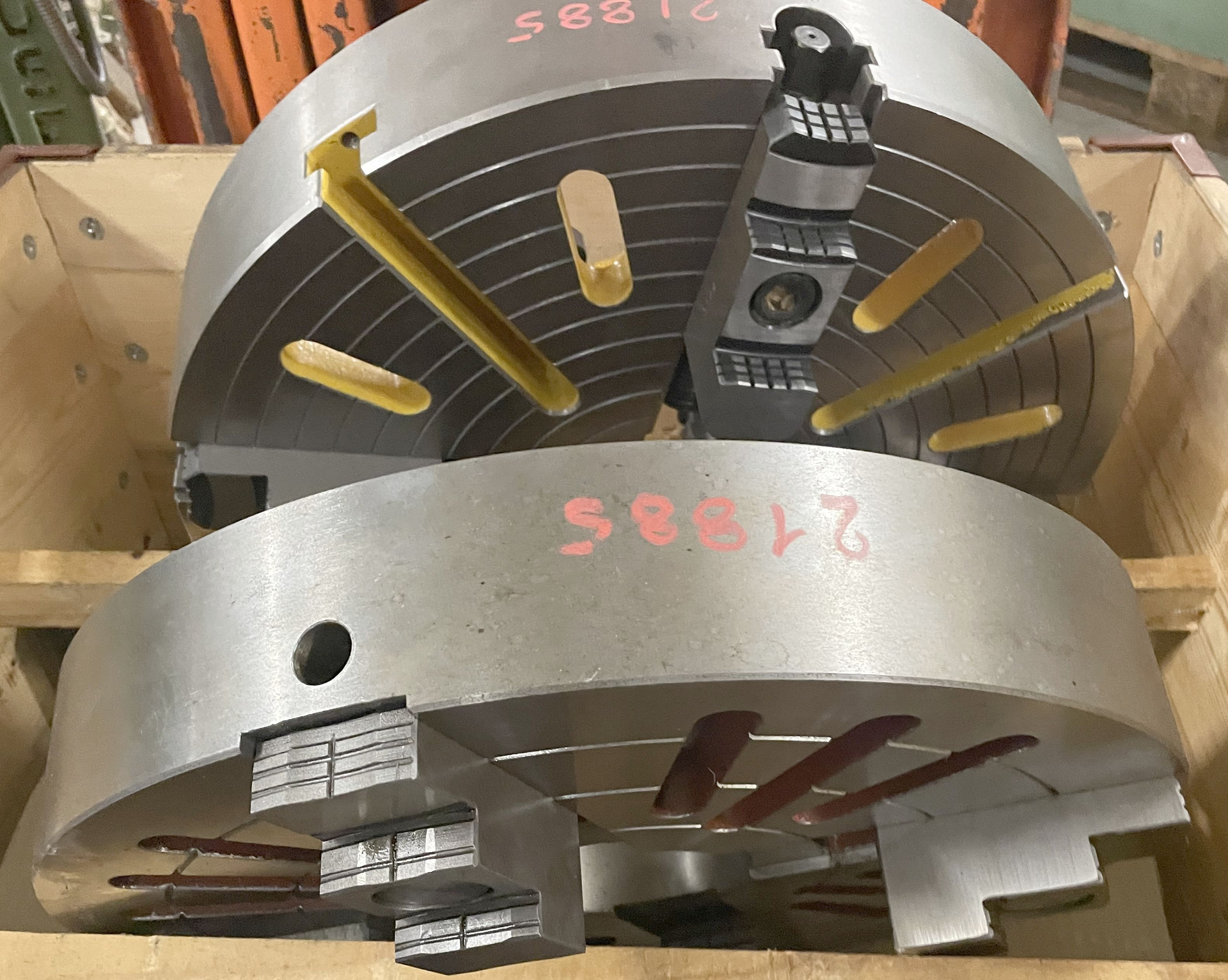

| 3-Backenfutter Ø | 300 mm |
| 4-Backenfutter Ø | 560 mm |
| 4-Backenfutter Ø | 500 mm |
| Satz weiche Backen | |
| Satz harte Backen | |
| Lampe | |

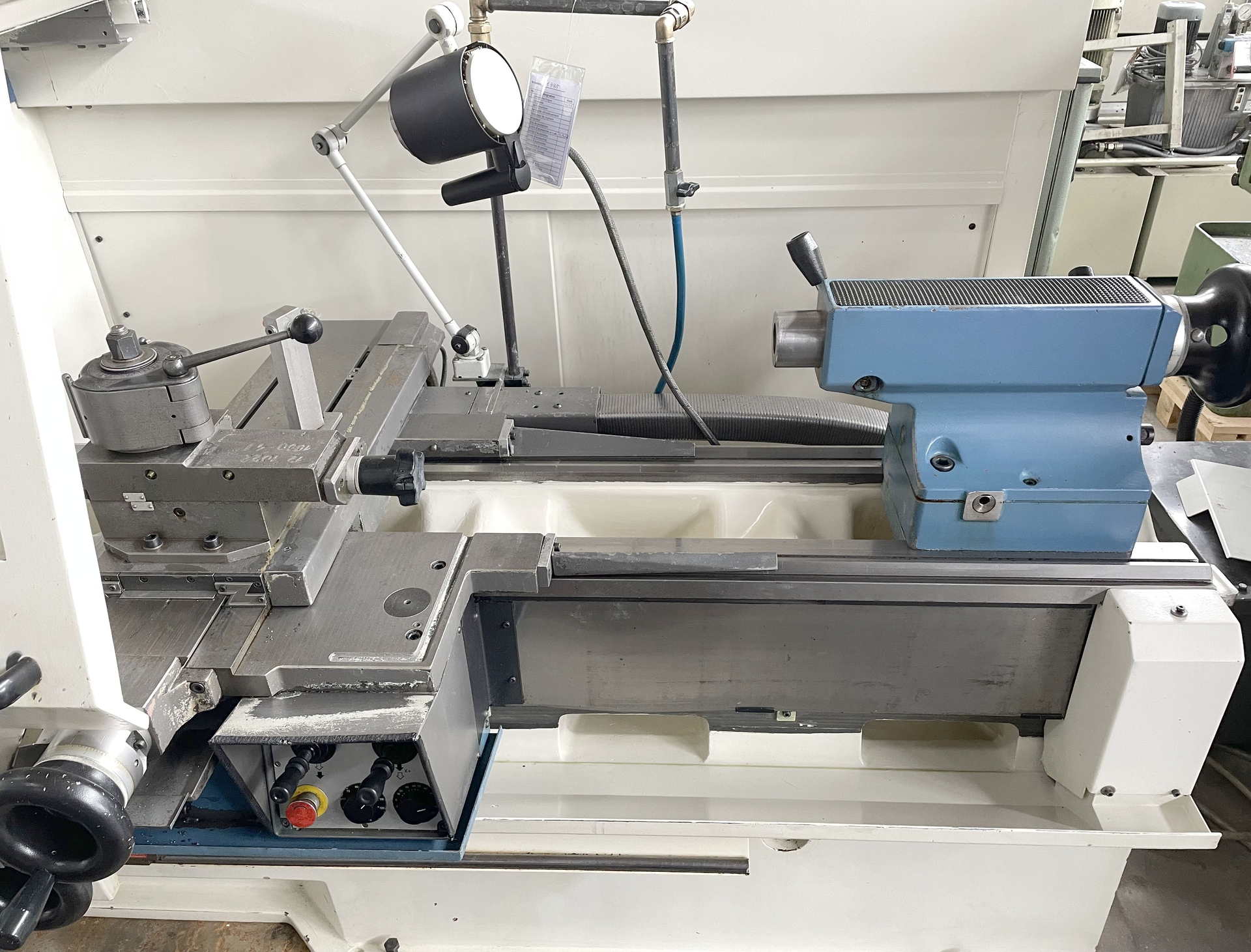

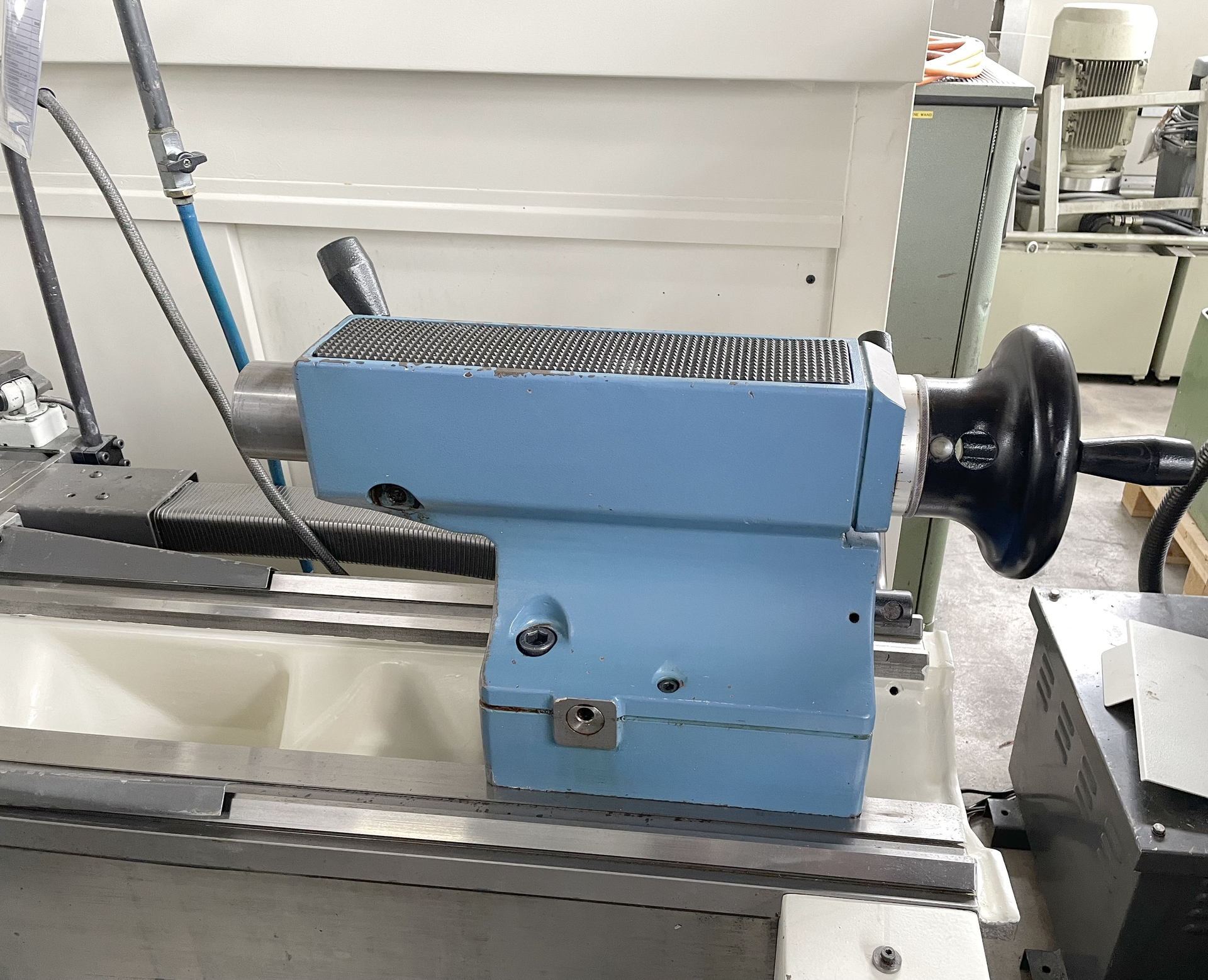

| Reitstock | |
| Satz Spitzen | |
| Drehspitze | |
| Späneförderer | |

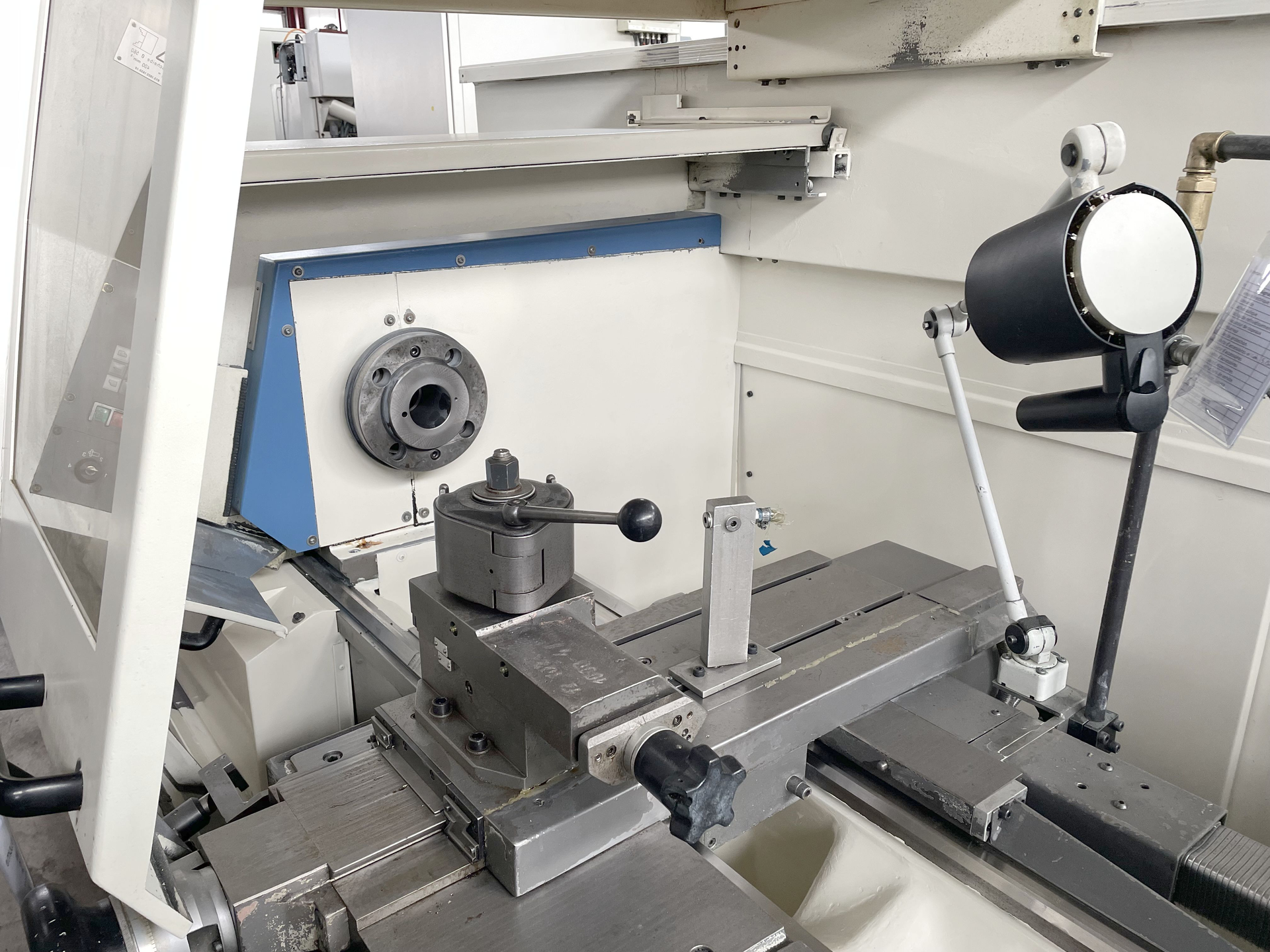

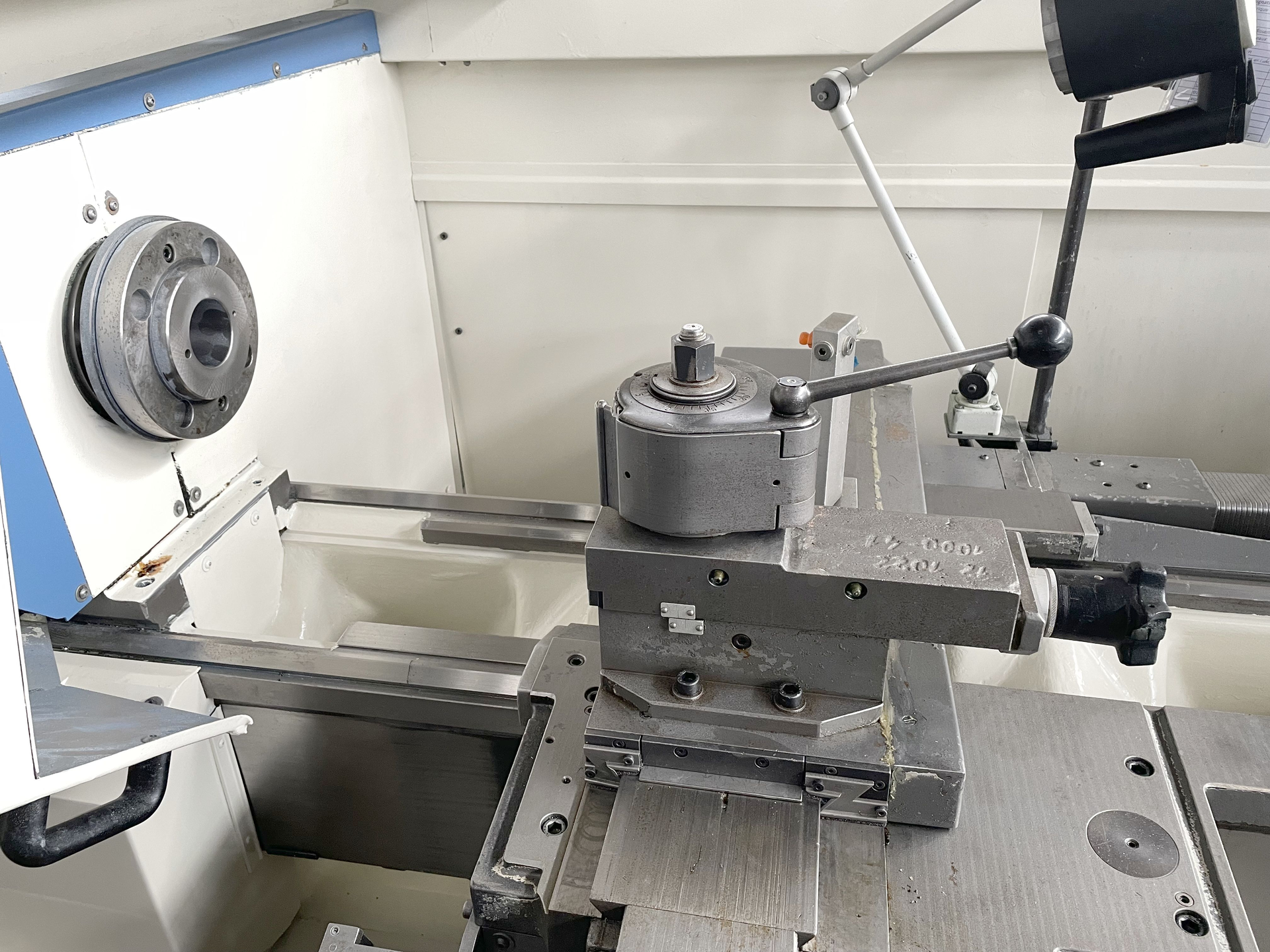

| Schnellwechselstahlhalter | MULTIFIX |
| Satz Drehstähle | |
| Satz Stahlhalter | |
| Satz Reduzierhülsen |
