ELB PERFEKT BD 8 SPS
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

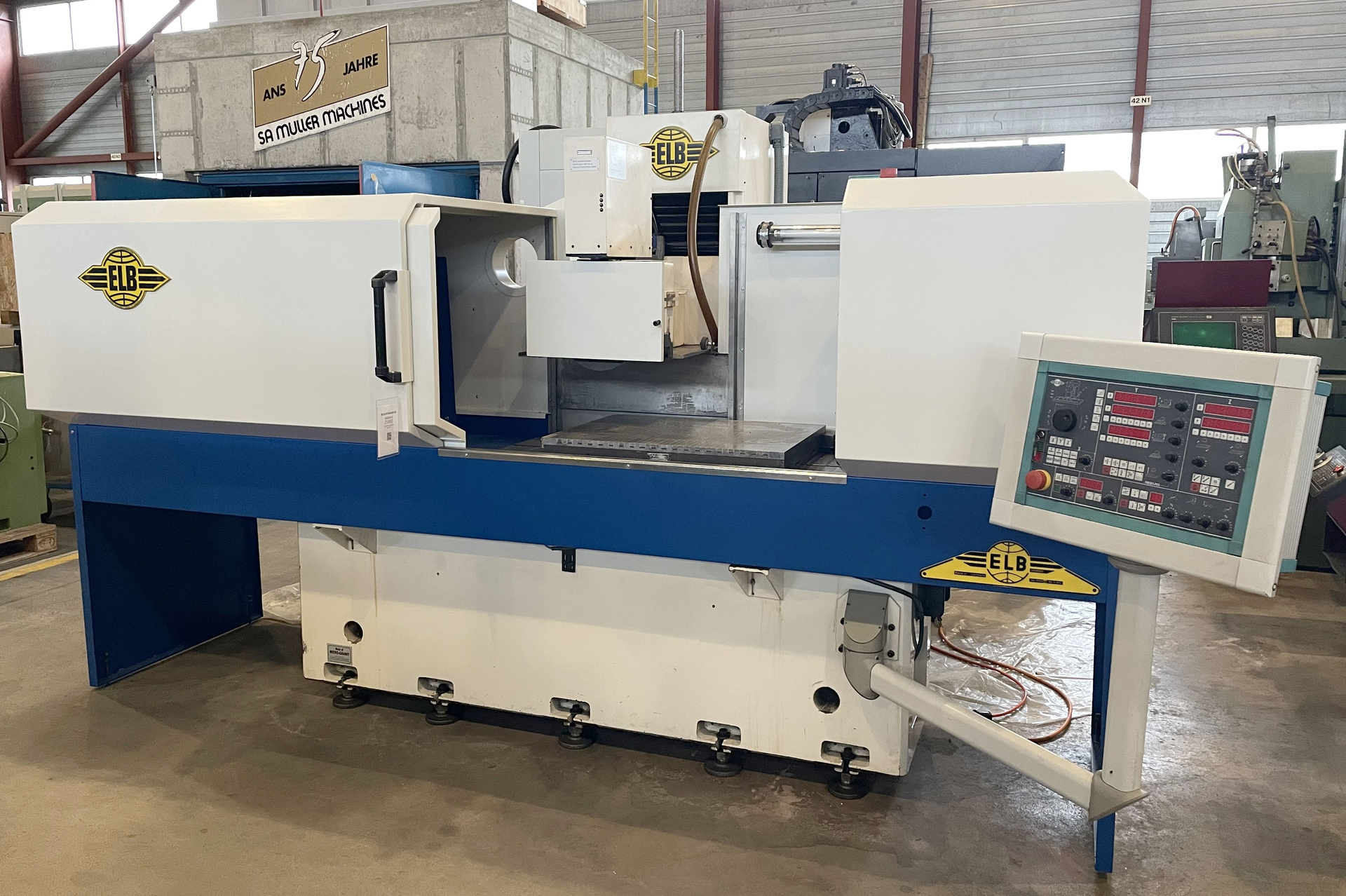

ELB PERFEKT BD 8 SPS ist eine Flachschleifmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Tisch 1360×590 mm, 1 T-Nut 16 mm, Schleiflänge 800 mm, Schleifbreite 600 mm, Schlefhöhe 400 mm, max. Werkstückgewicht 900 kg; Wege X 900 mm, Z 540 mm, Y 400 mm. Technische Daten: Schleifscheibe Ø400×100 mm (Bohrung 127) fix 1440 U/min, Spindelkonus 60 mm, Schleifspindelmotor 10 kW, Gesamtleistung 18,5 kW, Anschluss 3×400 V 50 Hz; Gewicht ≈5400 kg; Abmessungen 3800×2900×2500 mm; Schaltschrank 1200×500×1900 mm. Zubehör: Papierfilteranlage, Elektro-Magnetspannplatte 800×600 mm, Abrichtvorrichtung, Lampe, Satz Flansche, Zentralschmierung, Kühlmittel-/Nebelsystem TEBARON. Ermöglicht enge Toleranzen; typisch für Automotive, Uhrenindustrie, Werkzeugbau, Luftfahrt, Medizintechnik
| Tischlänge | 1360 mm |
| Tischbreite | 590 mm |
| Anzahl T-Nuten: | 1 |
| T-Nutenbreite | 16 mm |
| Schleiflänge | 800 mm |
| Schleifbreite | 600 mm |
| Schleifhöhe | 400 mm |
| Max. Werkstückgewicht auf dem Tisch | 900 kg |
| Längsweg (X-Achse) | 900 mm |
| Querweg (Z-Achse) | 540 mm |
| Vertikalweg (Y-Achse) | 400 mm |
| Automatischer Längsvorschub: | |
| Stufenlos | |
| von | m/min |
| bis | 26 m/min |
| Automatischer Quervorschub: | |
| Stufenlos | |
| von | mm/min |
| bis | 2000 mm/min |
| Automatischer Vertikalvorschub: | |
| Stufenlos | |
| von | mm/min |
| bis | 300 mm/min |
| Schleifscheibendrehzahl fix: | 1440 t/min |
| Schleifscheibendurchmesser | 400 mm |
| Schleifscheibenbreite | 100 mm |
| Schleifscheibenbohrung | 127 mm |
| Spindelkonus | 60 mm |
| Anschluss 50 Hz 3x | 400 Volt |
| Schleifspindelmotor | 10 kW |
| Gesamtleistungsbedarf | 18.5 kW |
| Maschinengewicht ca. | 5400 kg |
| Abmessungen Maschine: | |
| Länge | 3800 mm |
| Breite | 2900 mm |
| Höhe | 2500 mm |
| Abmessungen Elektroschrank: | |
| Länge | 1200 mm |
| Breite | 500 mm |
| Höhe | 1900 mm |
| Diverses Zubehör: | |
| Papierfilteranlage | |
| Elektro-Magnetspannplatte: | |
| Länge | 800 mm |
| Breite | 600 mm |
| Abrichtvorrichtung | |
| Lampe | |
| Satz Flansche | |
| Zentralschmierung | |

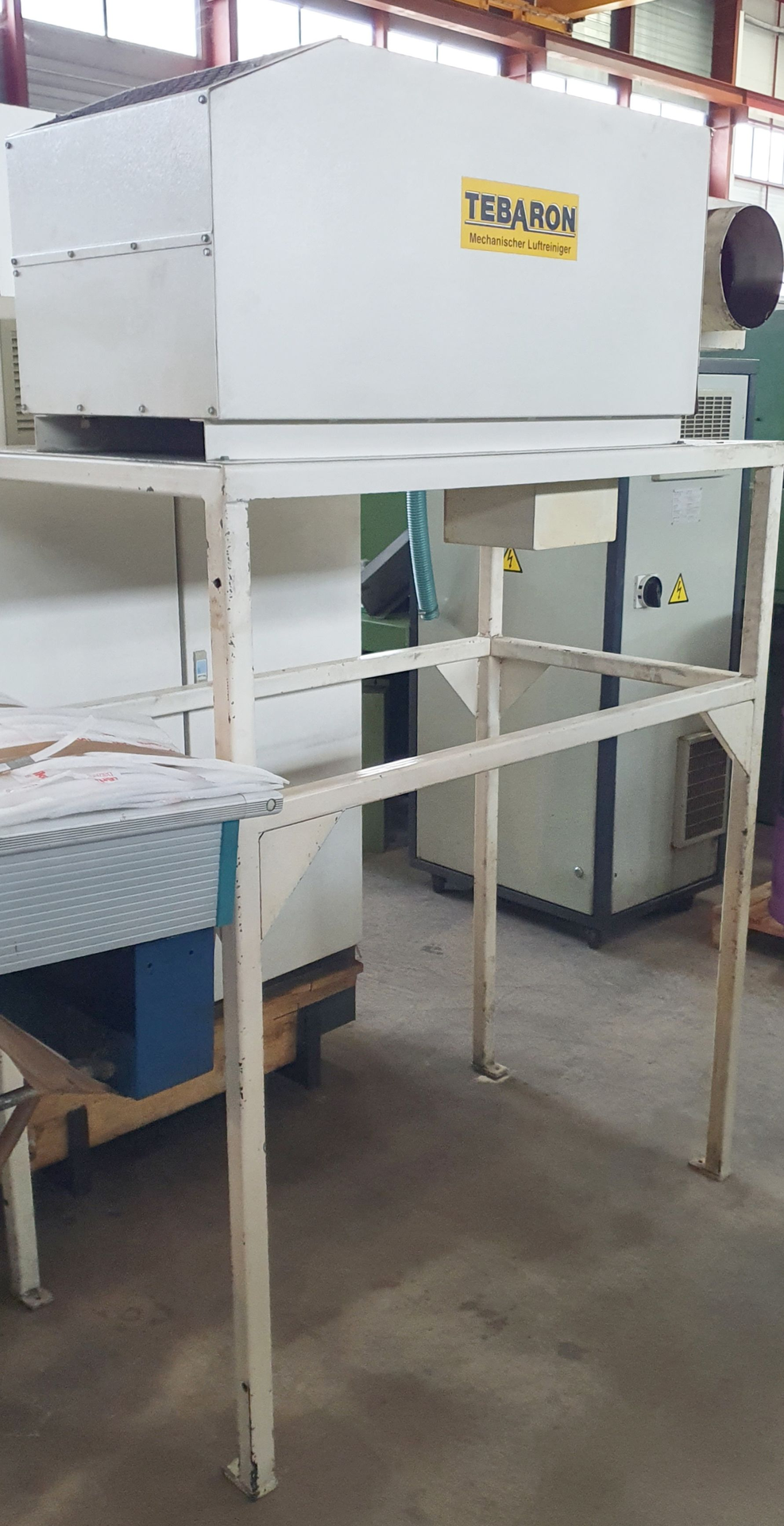

| Kühlmittel-/ Nebelabsaugung | TEBARON |
