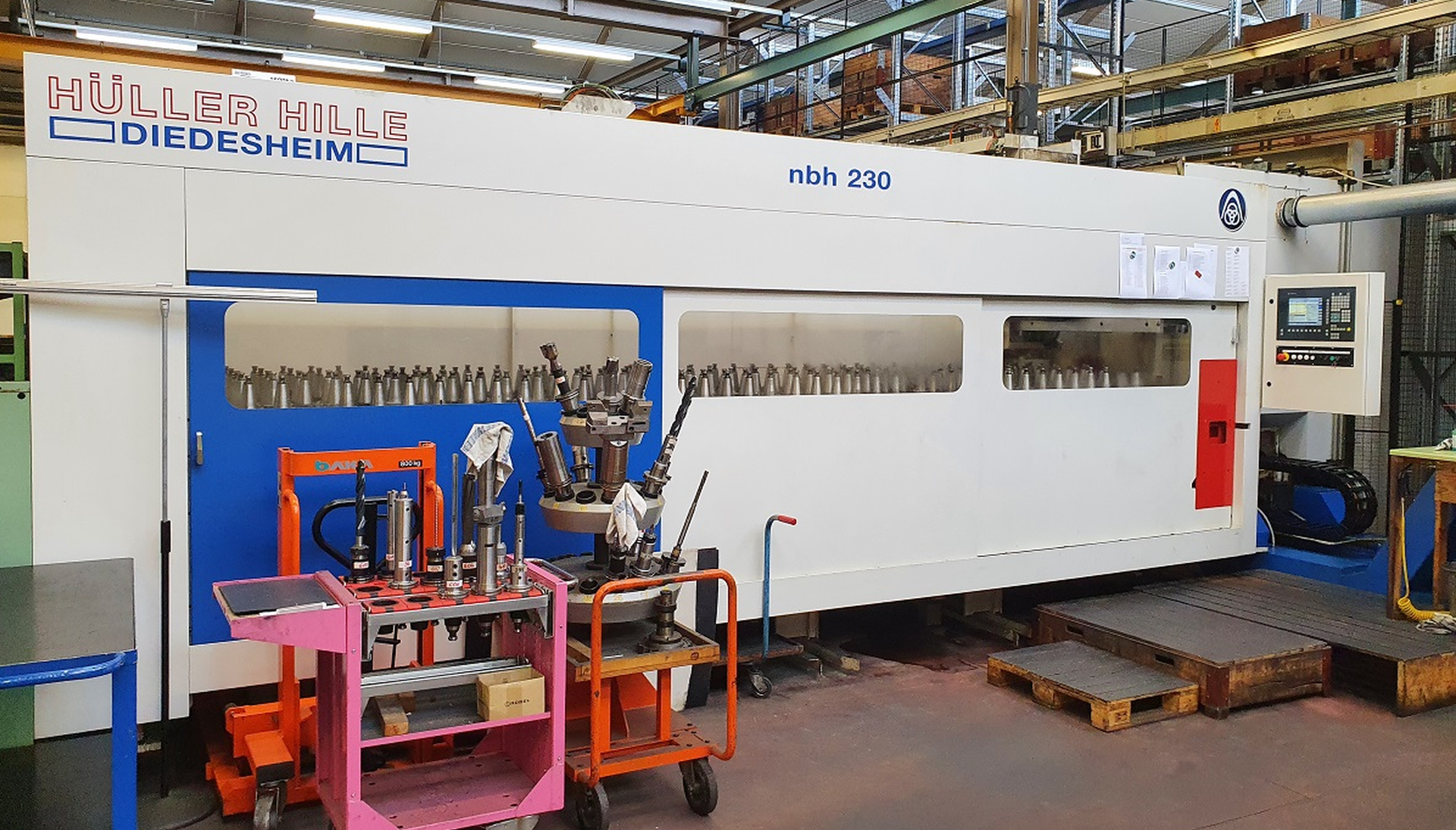

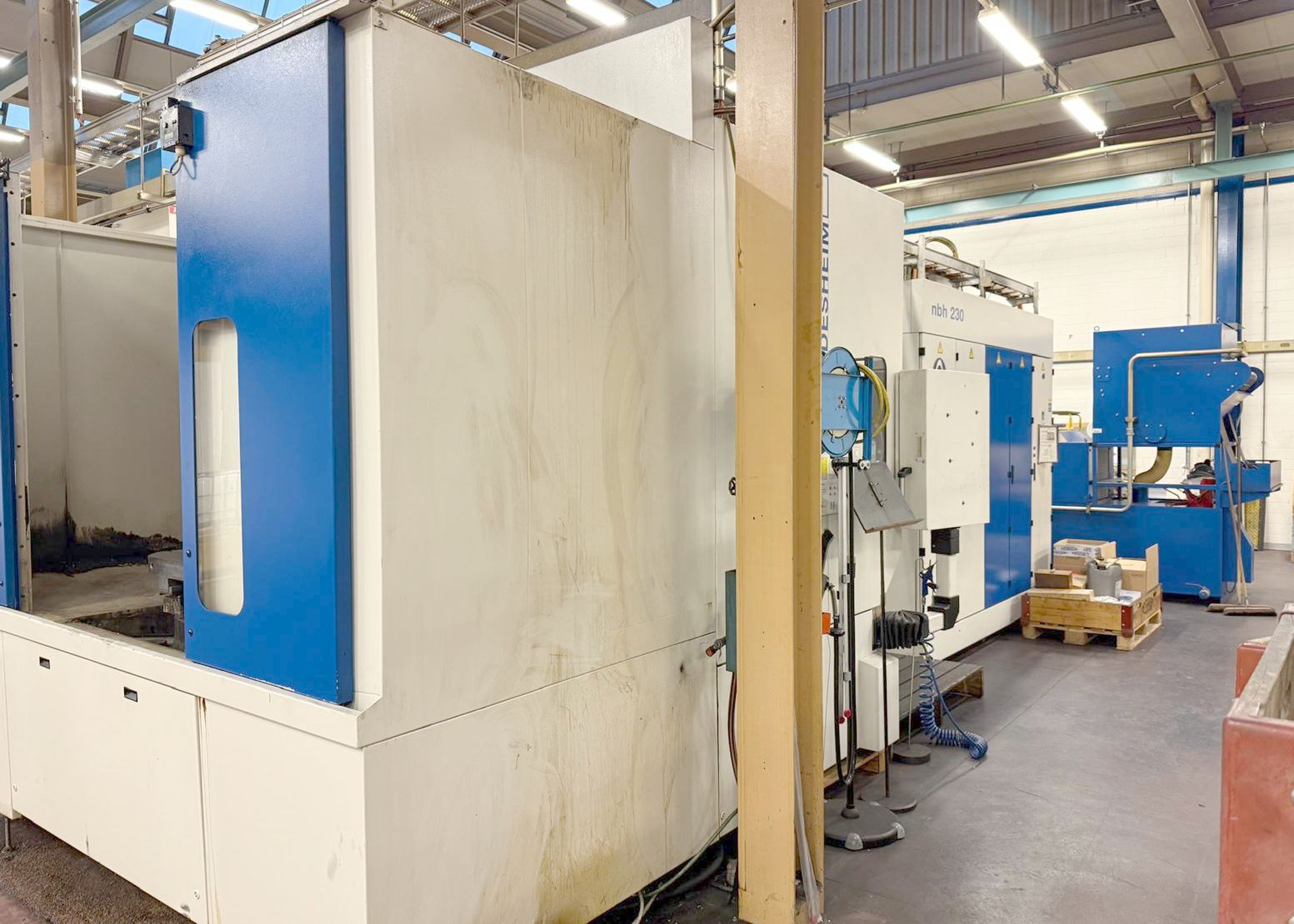

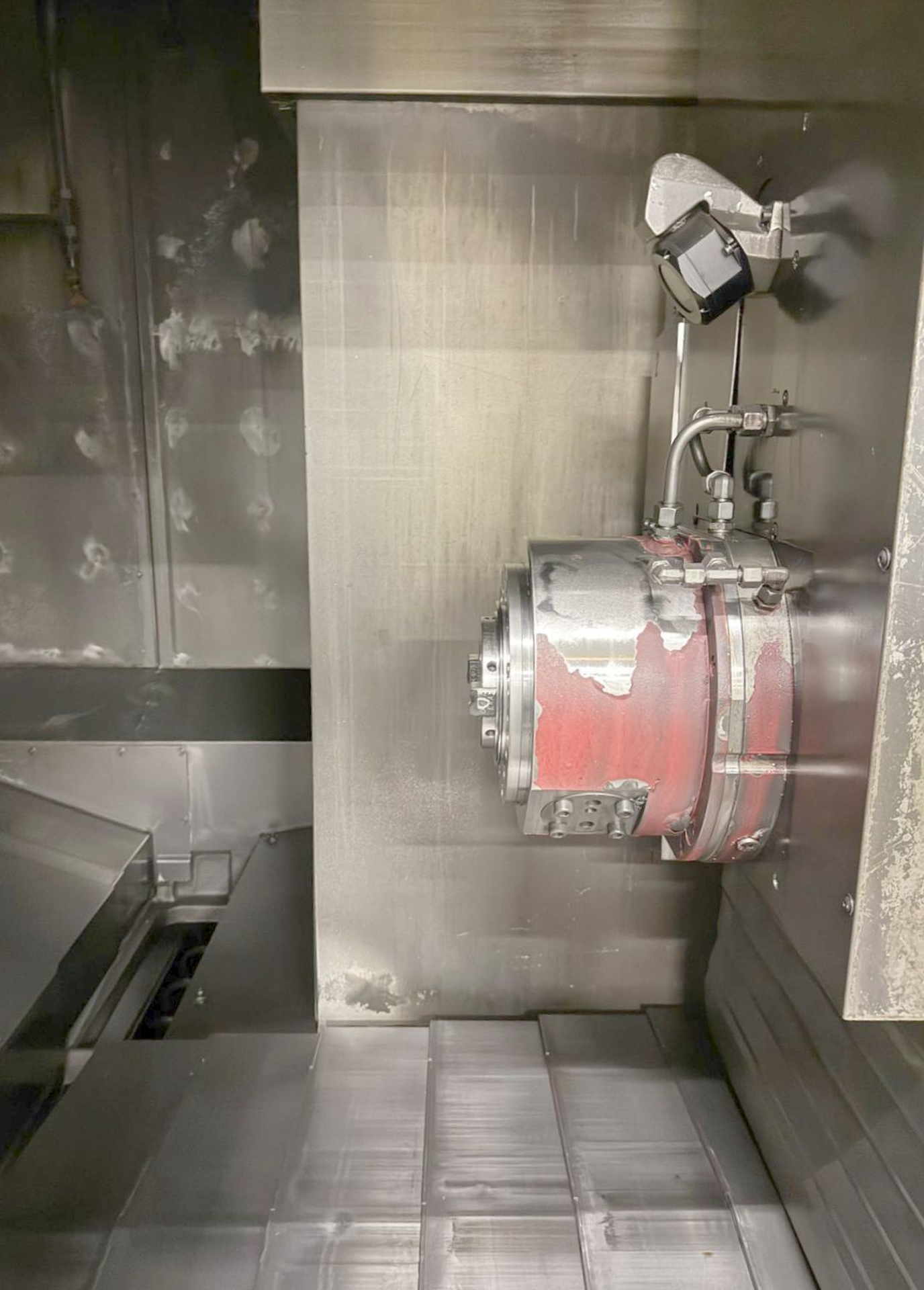

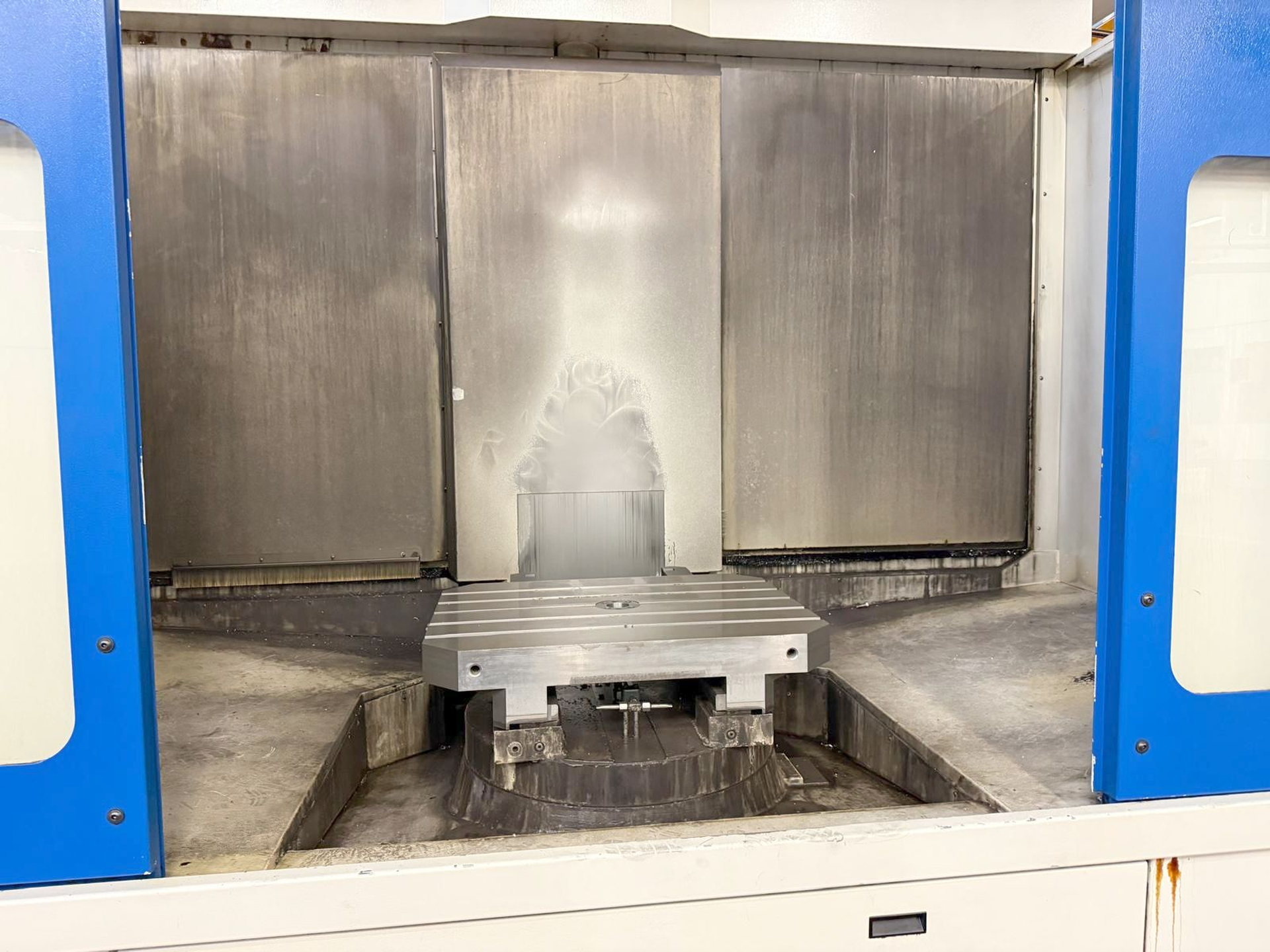

HÜLLER HILLE NBH 230 ist ein Horizontal-Bearbeitungszentrum für Präzision, hohe Genauigkeit und Zuverlässigkeit. X/Y/Z 1200/1000/1200 mm; Störkreis 1200 mm. 2 Tische; Paletten 800×630 mm, Traglast 1200 kg, Wechsel 16 s. Magazin 250 Plätze; Ø Werkzeug 125 mm (250 mm frei), L 650 mm, Wechsel 2,5–4,5 s. Spindel SK50 25–6000 min‑1, Drehmoment 900/1130 Nm; Vorschub 1–36000 mm/min, Eilgang 36 m/min. Kühlung 1250 l, Pumpe 11 bar, IKZ 25/50 bar; Späneförderer, Glasmaßstäbe, Messtaster. Spindel revidiert 2015. Einsatz: Automotive, Luftfahrt, Medizintechnik, Werkzeugbau.
| Anzahl Tische | 2 |
| Maximaler Störkreis | 1200 mm |
| Längsweg (X-Achse) | 1200 mm |
| Querweg (Y-Achse) | 1000 mm |
| Vertikalweg (Z-Achse) | 1200 mm |
| Tischdrehzahl | 15 t/min |
| Haltemoment der Tischplatte | 10000 Nm |
| Kippmoment | 29000 Nm |
| Paletten: | |
| Länge | 800 mm |
| Breite | 630 mm |
| Palettenwechselzeit | 16 s |
| Transportgewicht | 1200 kg |

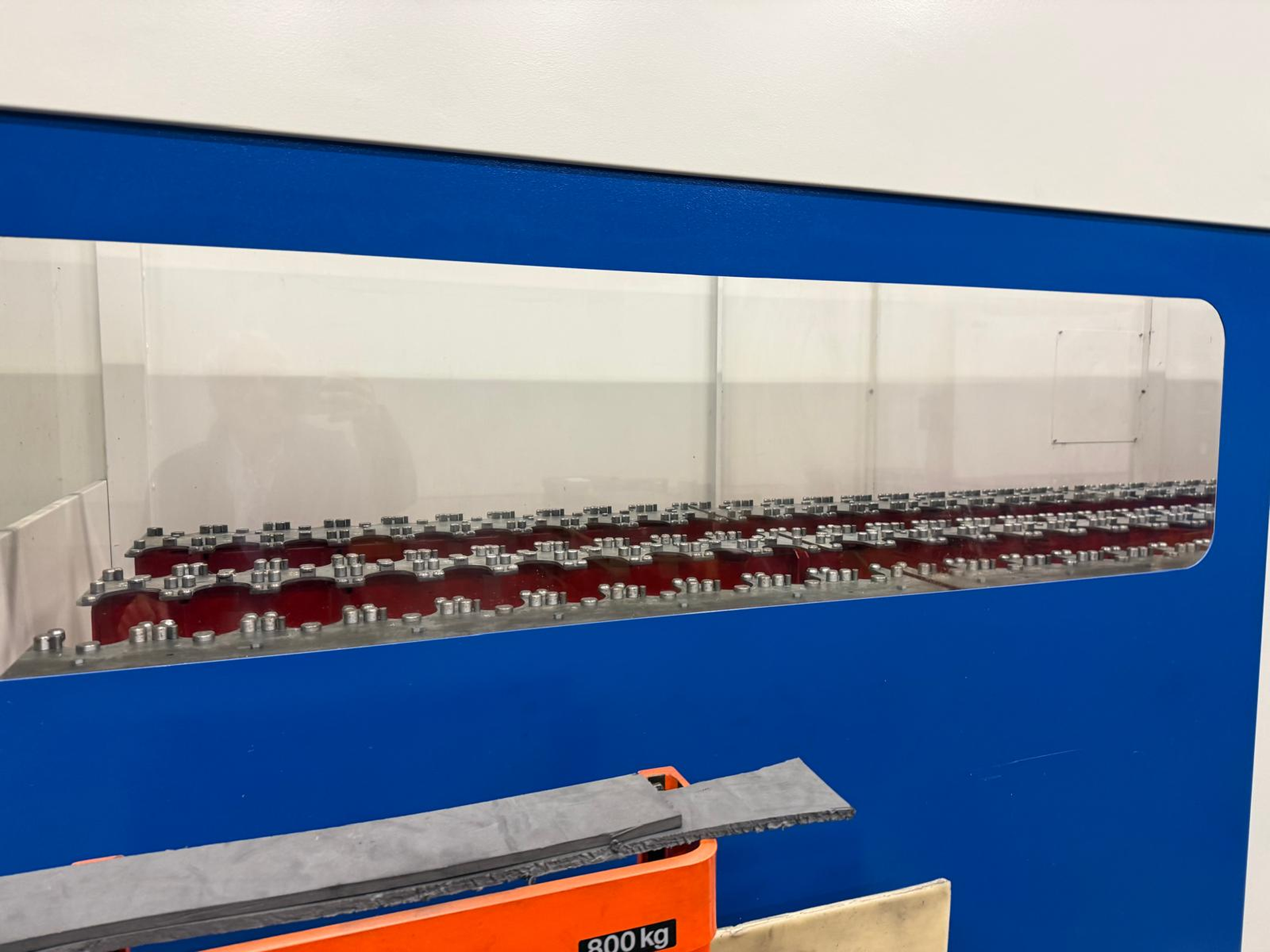

| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 250 |
| Werkzeugdurchmesser max. | 125 mm |
| Durchmesser bei freien Nebenplätzen | 250 mm |
| Maximale Werkzeuglänge | 650 mm |
| Werkzeuggewicht max. | 40 kg |
| Werkzeugwechselzeit | 2.5 - 4.5 s |
| Mittlere Span-zu-Span-Zeit | 7 - 9 s |
| Werkzeugaufnahme: SK | 50 DIN69871 |
| Abstand zwischen Spindelnase und Tisch | 130 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 25 t/min |
| bis | 6000 t/min |
| Maximales Drehmoment | 900 / 1130 Nm |
| Vorschubgeschwindigkeit | 1 - 36000 mm/min |
| Eilgang | 36 m/min |
| Maschinengewicht ca. | 30000 kg |
| Abmessungen Maschine: | |
| Länge | 10000 mm |
| Breite | 6000 mm |
| Höhe | 3800 mm |
| Diverses Zubehör: | |
| Direkte Messung durch Glasmaßstäbe | |
| Kühlmitteleinrichtung | 1250 l |
| Druckerhöhungspumpe (Kühlmittel) | 11 bar |
| Kühlmittel durch die Spindel (IKZ) | 25 / 50 bar |
| Ausblasvorrichtung für Spindelkonus | |

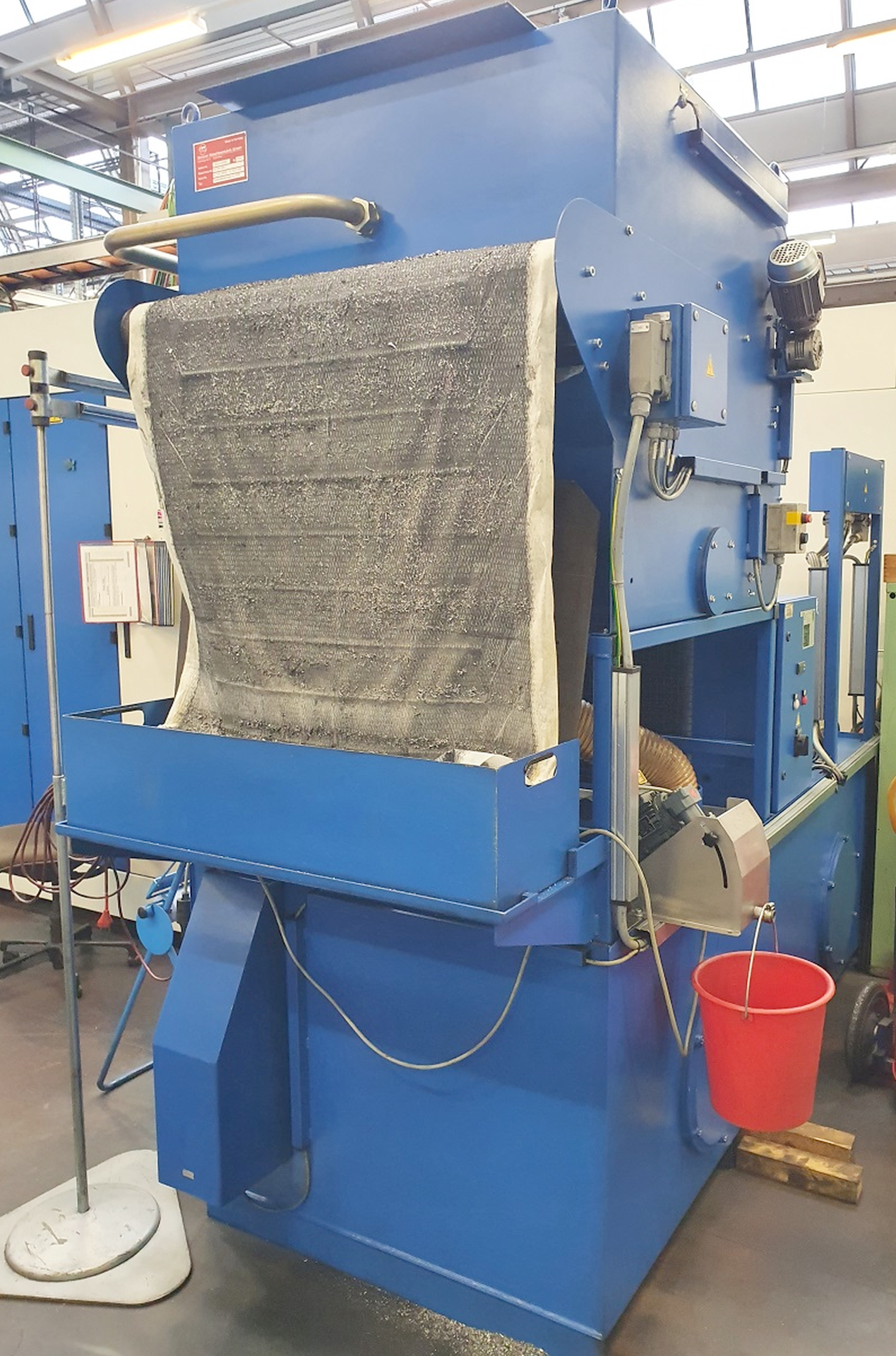

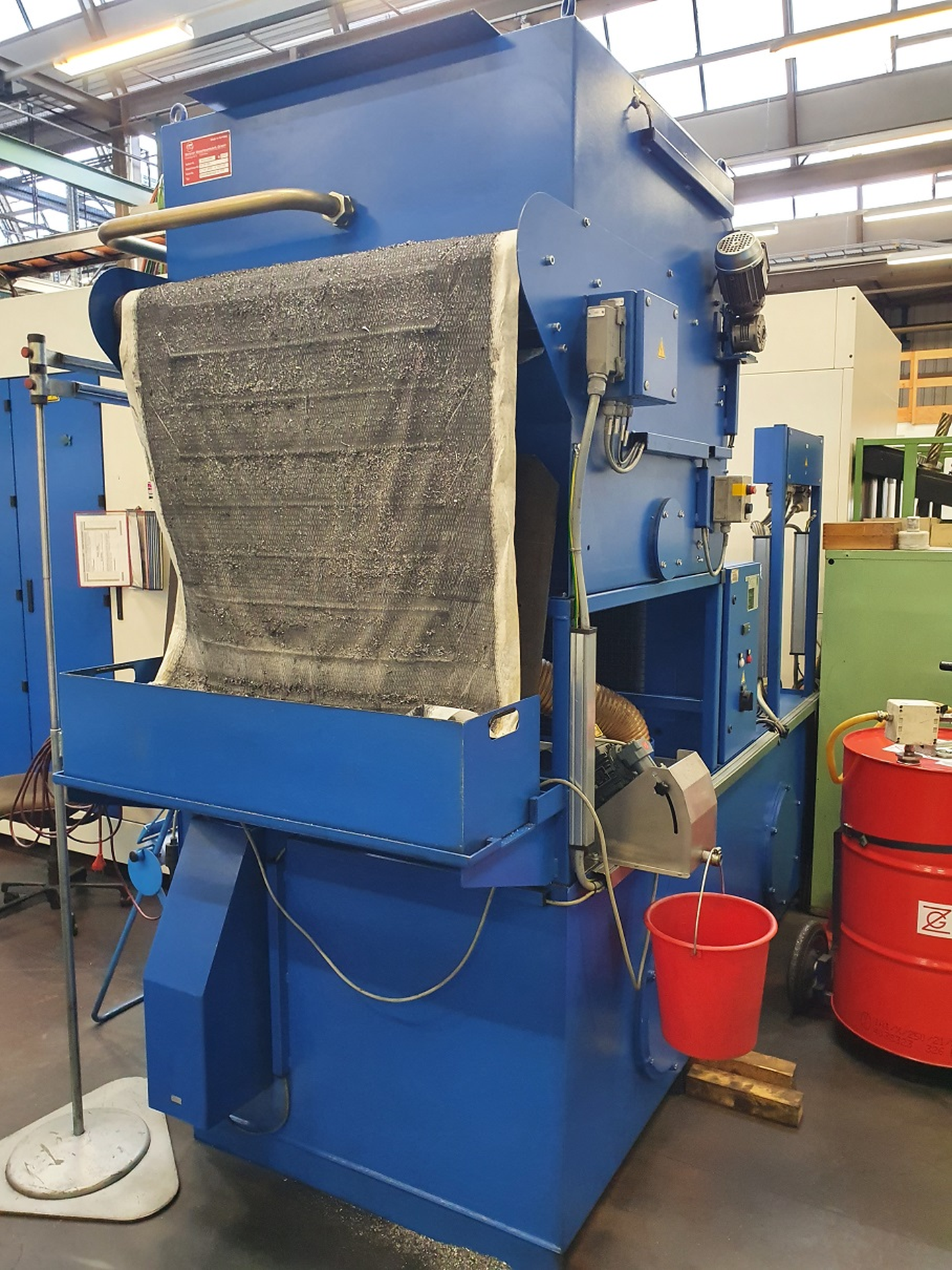

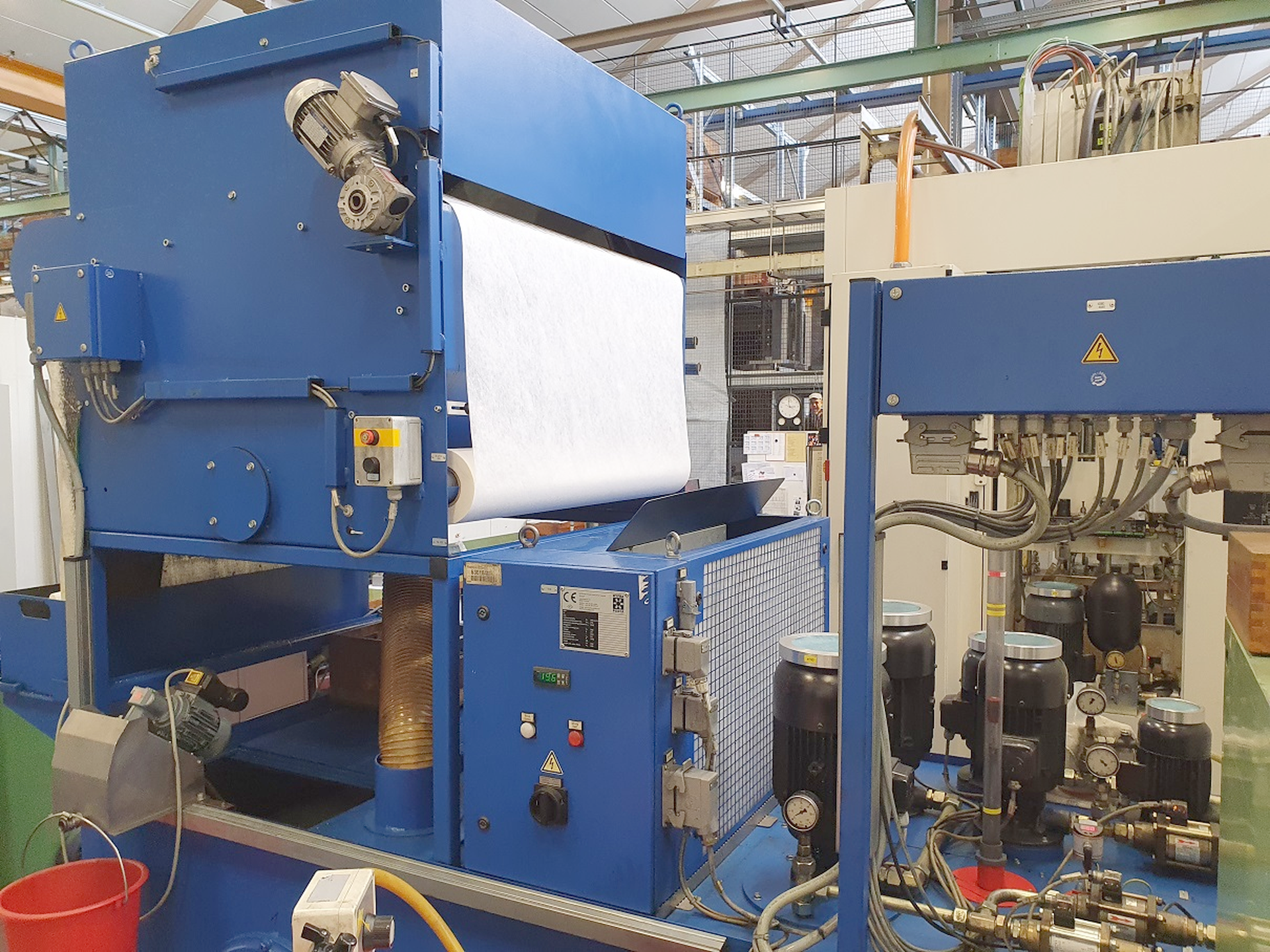

| Papierfilteranlage | |

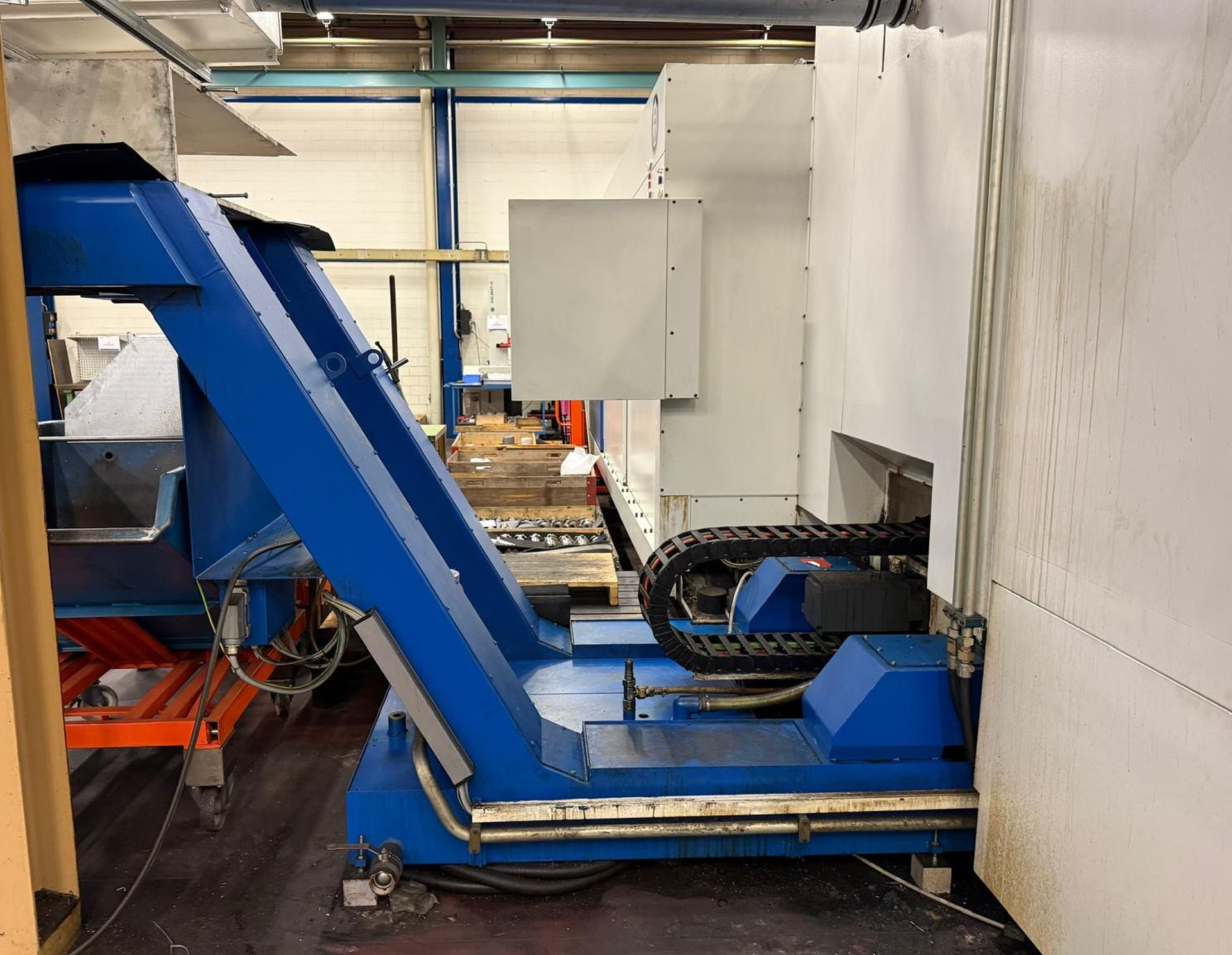

| Späneförderer | |
| Palettenwechseleinrichtung: | |
| Paletten Anzahl | 2 |

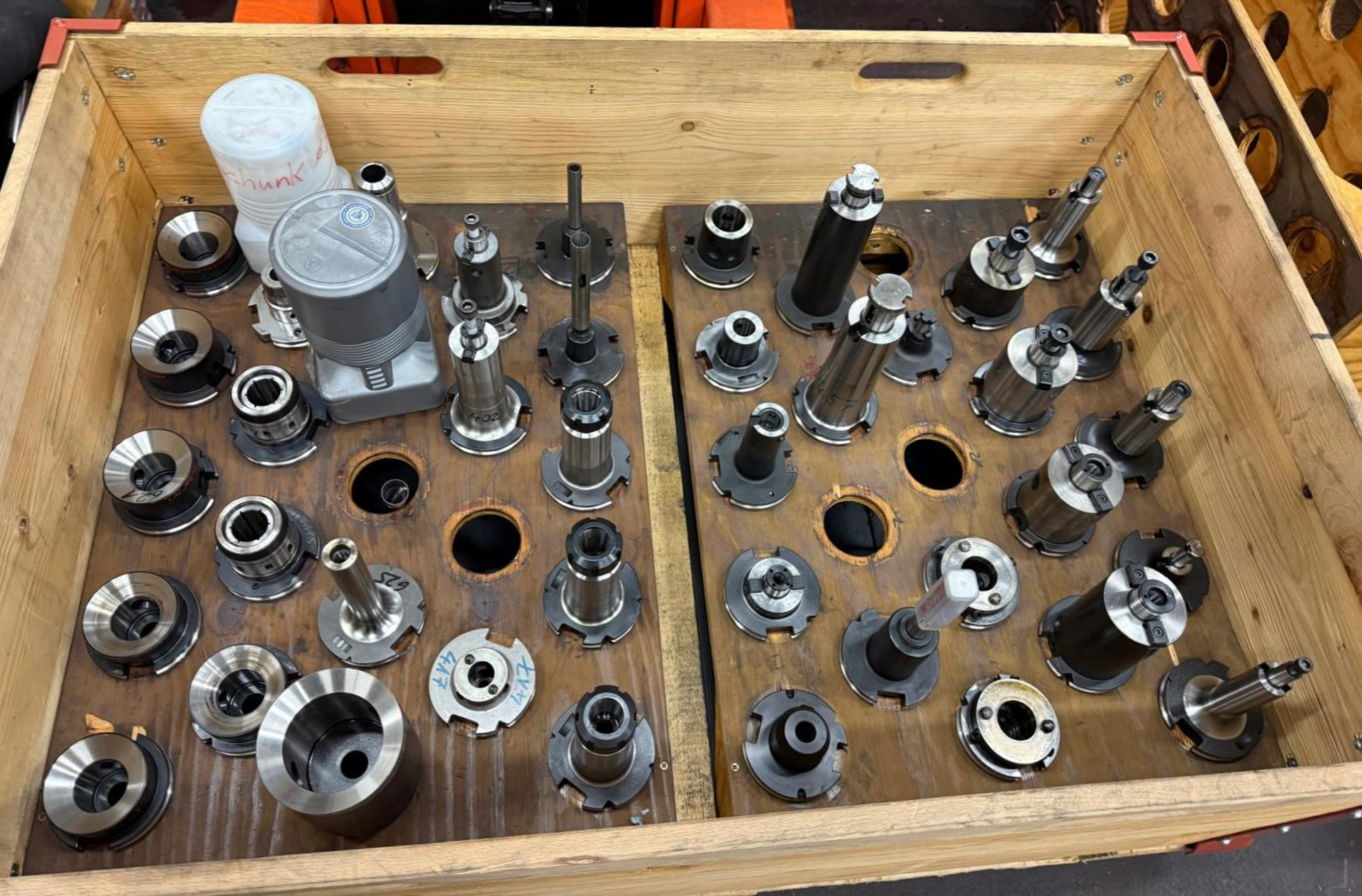

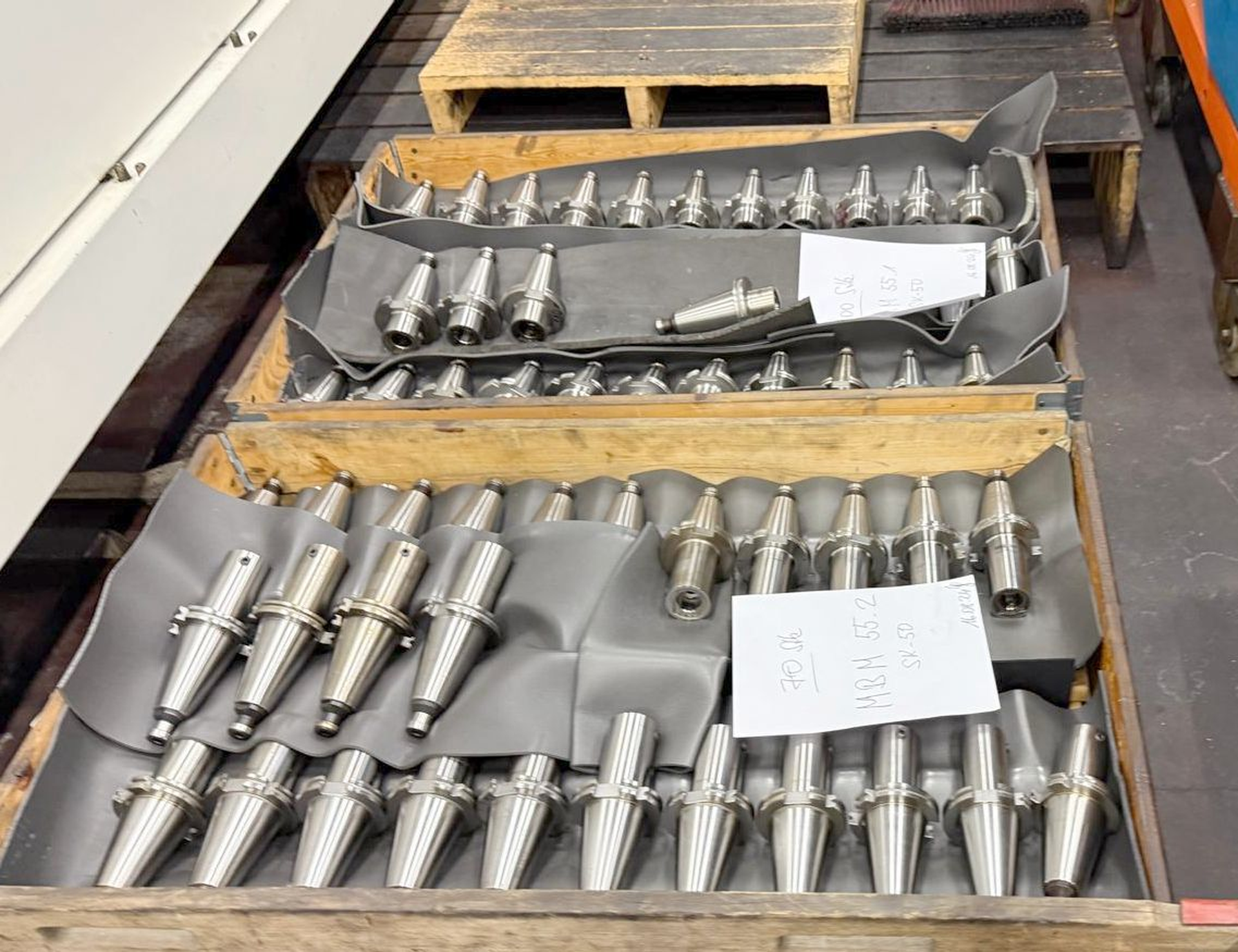

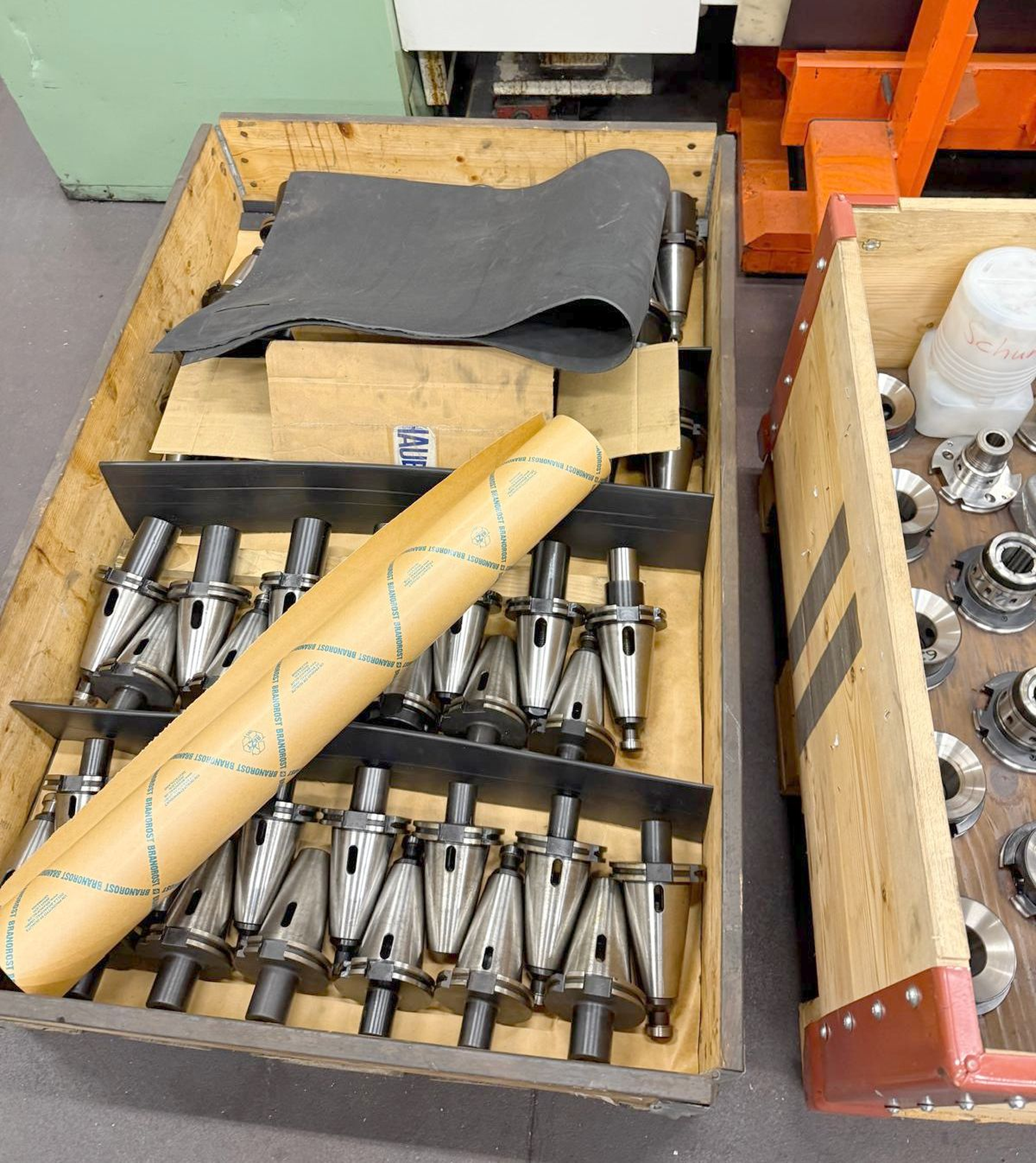

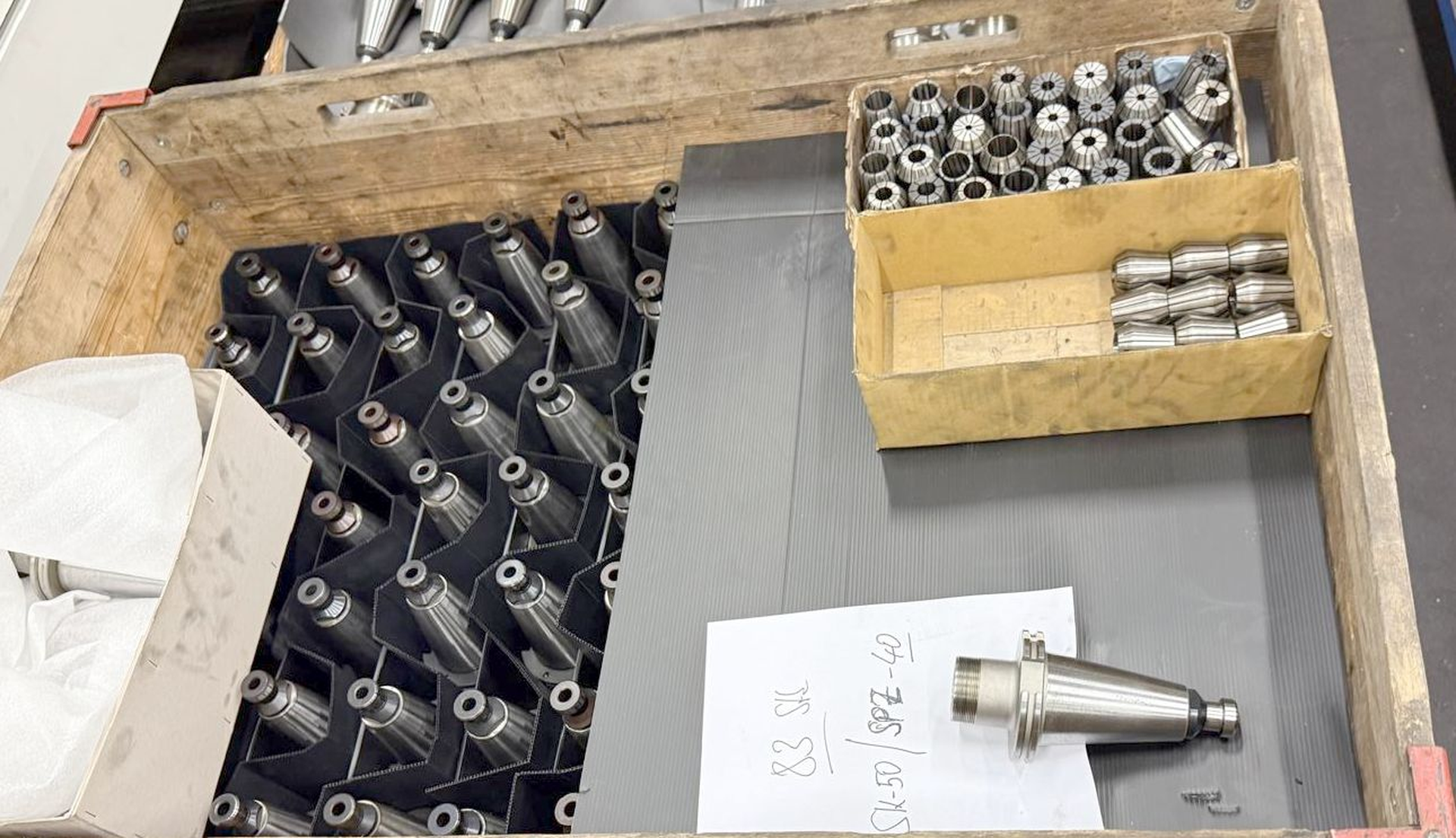

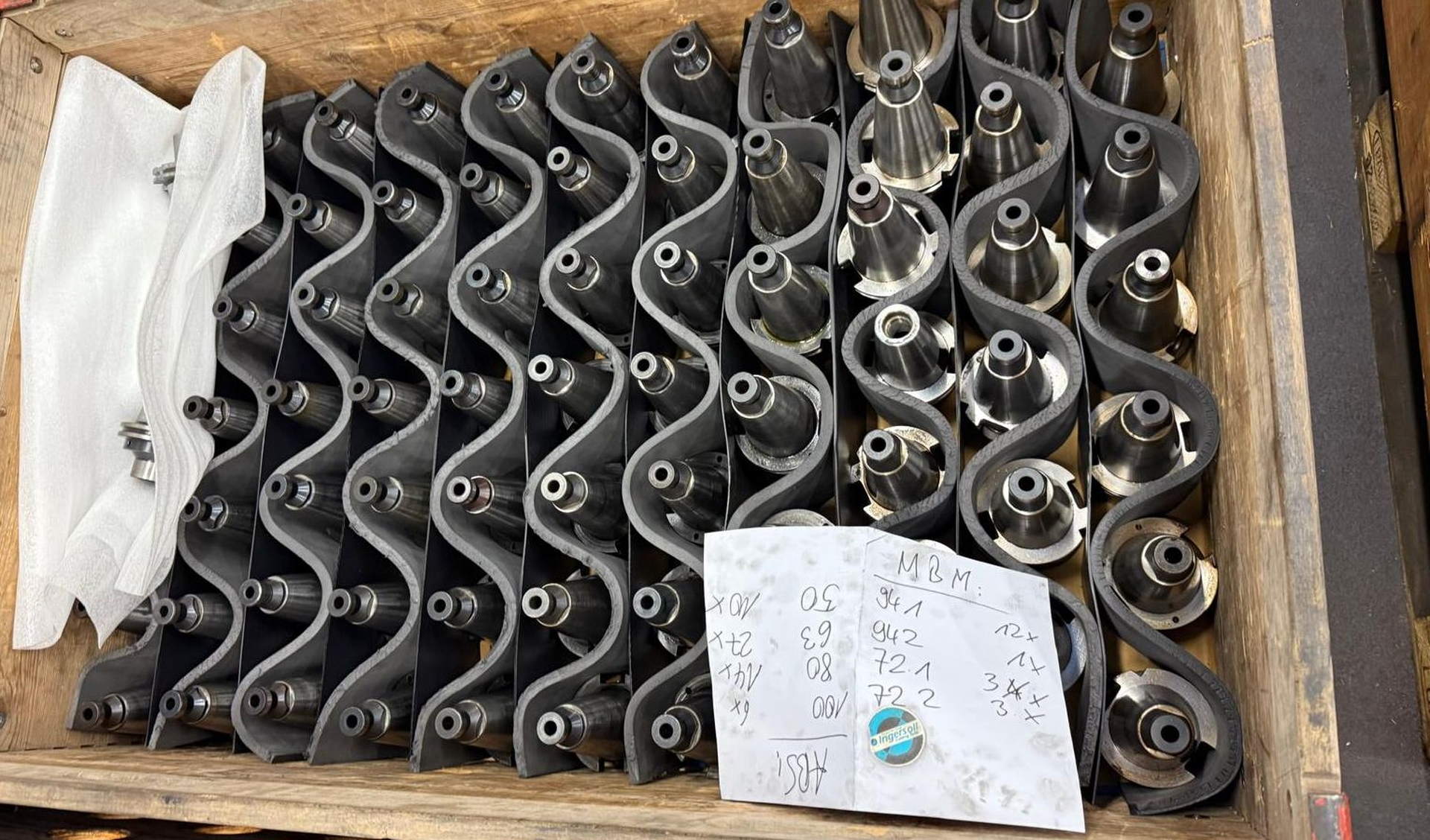

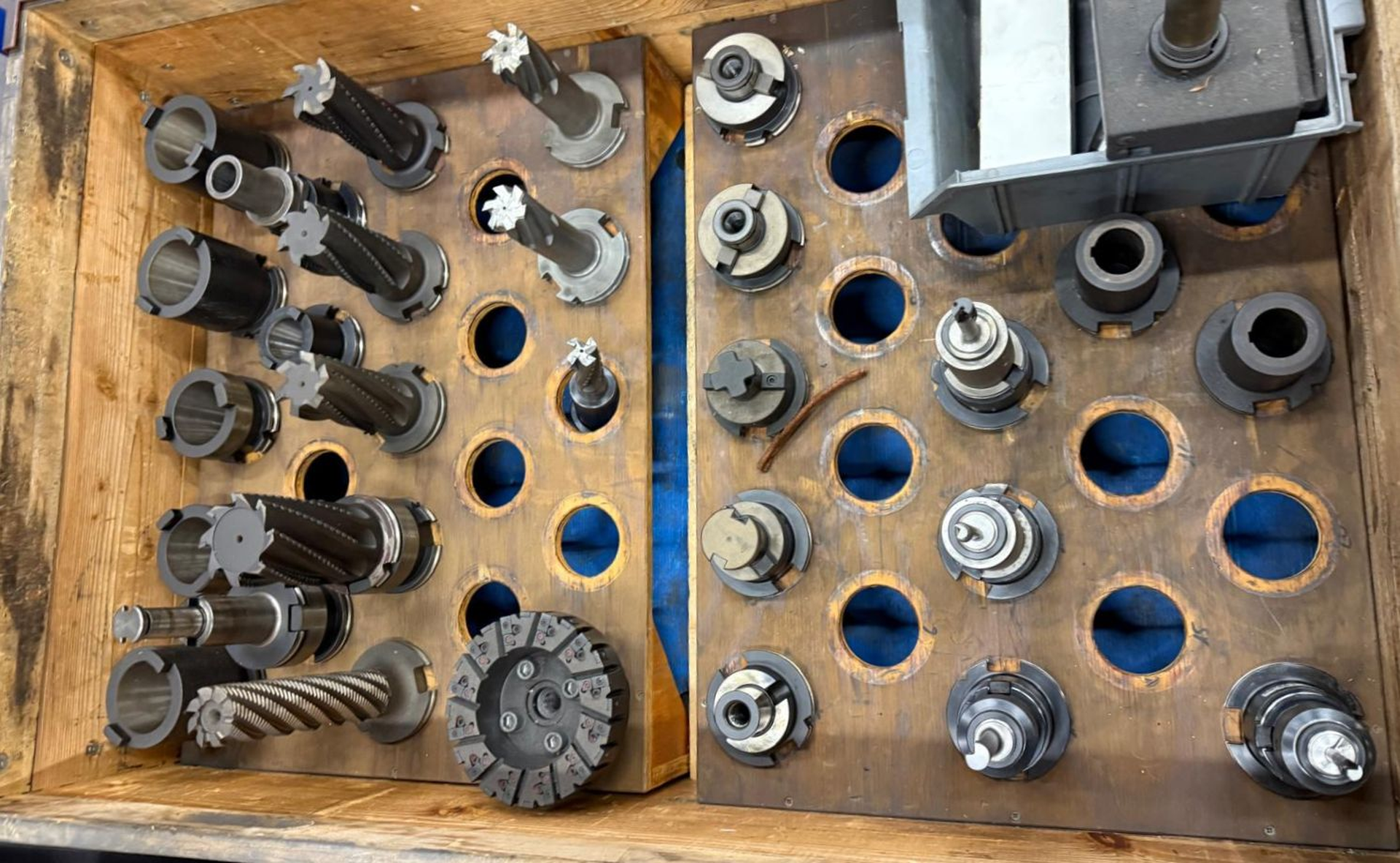

| Satz Werkzeughalter | |
| Kühlmittel-/ Nebelabsaugung | |
| Messtaster | |
| Bemerkungen: | |
| Spindel revidiert | 2015 |
