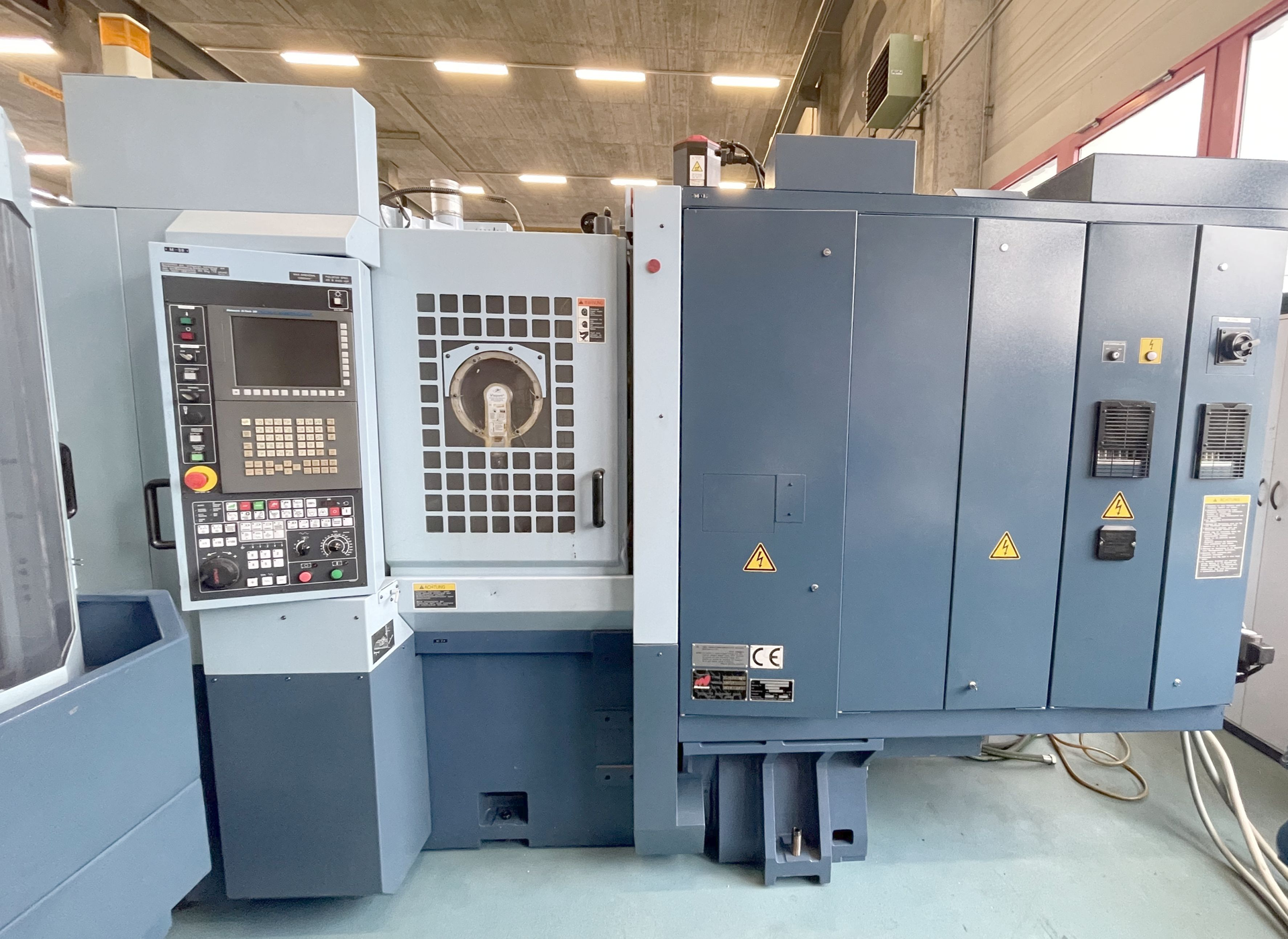

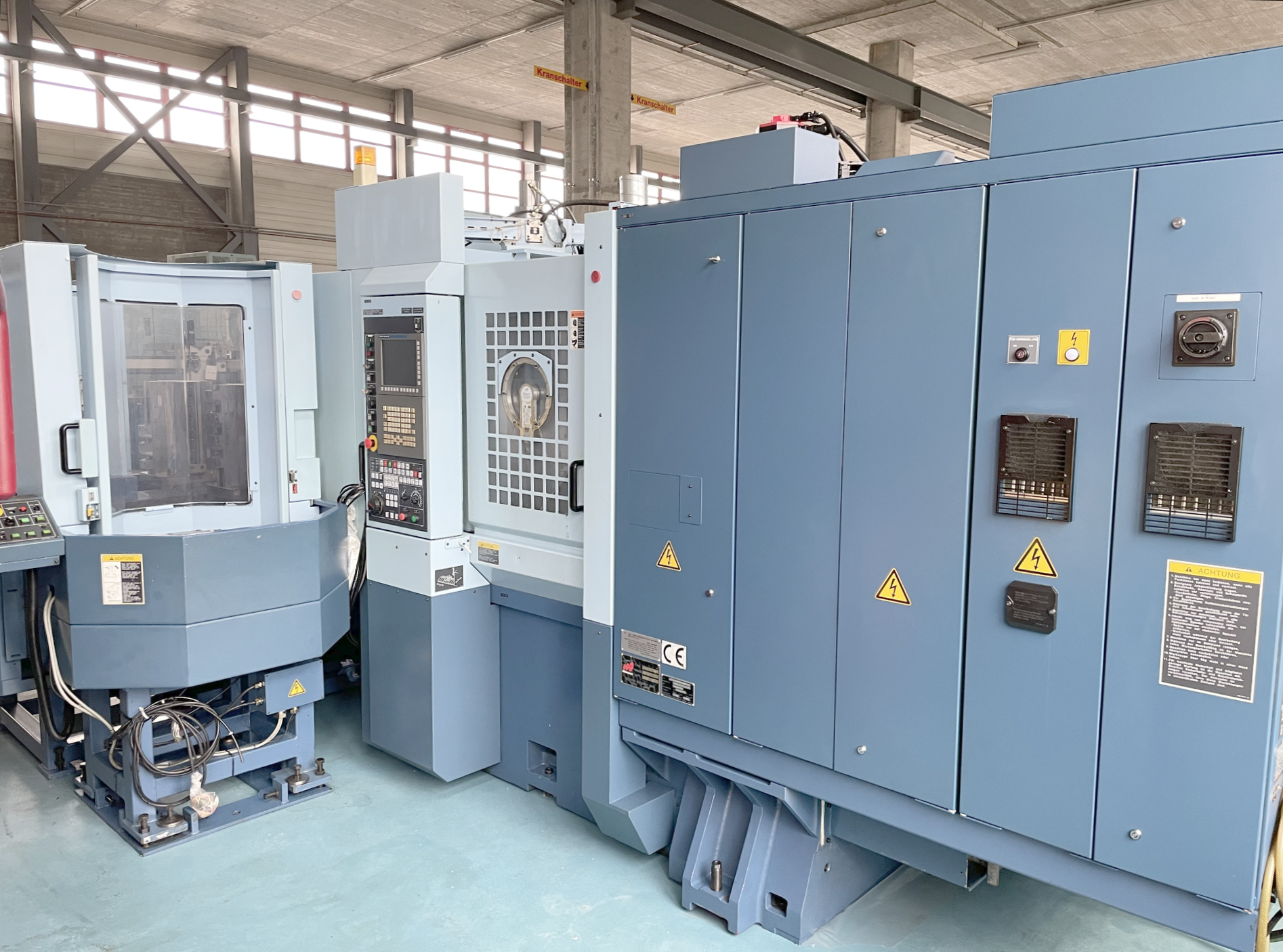

021765 - MATSUURA H. PLUS 300
Technisches Datenblatt herunterladen (PDF)
WhatsApp-Nachricht senden
| Anzahl Achsen total | 4 |
| Anzahl Spindeln | 1 |
| Längsweg (X-Achse) | 500 mm |
| Querweg (Y-Achse) | 500 mm |
| Vertikalweg (Z-Achse) | 500 mm |
| Werkstückgrösse max.: | |
| Höhe | 700 mm |
| Durchmesser | 530 mm |
| B-Achse | 1 ° |
| C-Achse | 1 ° |

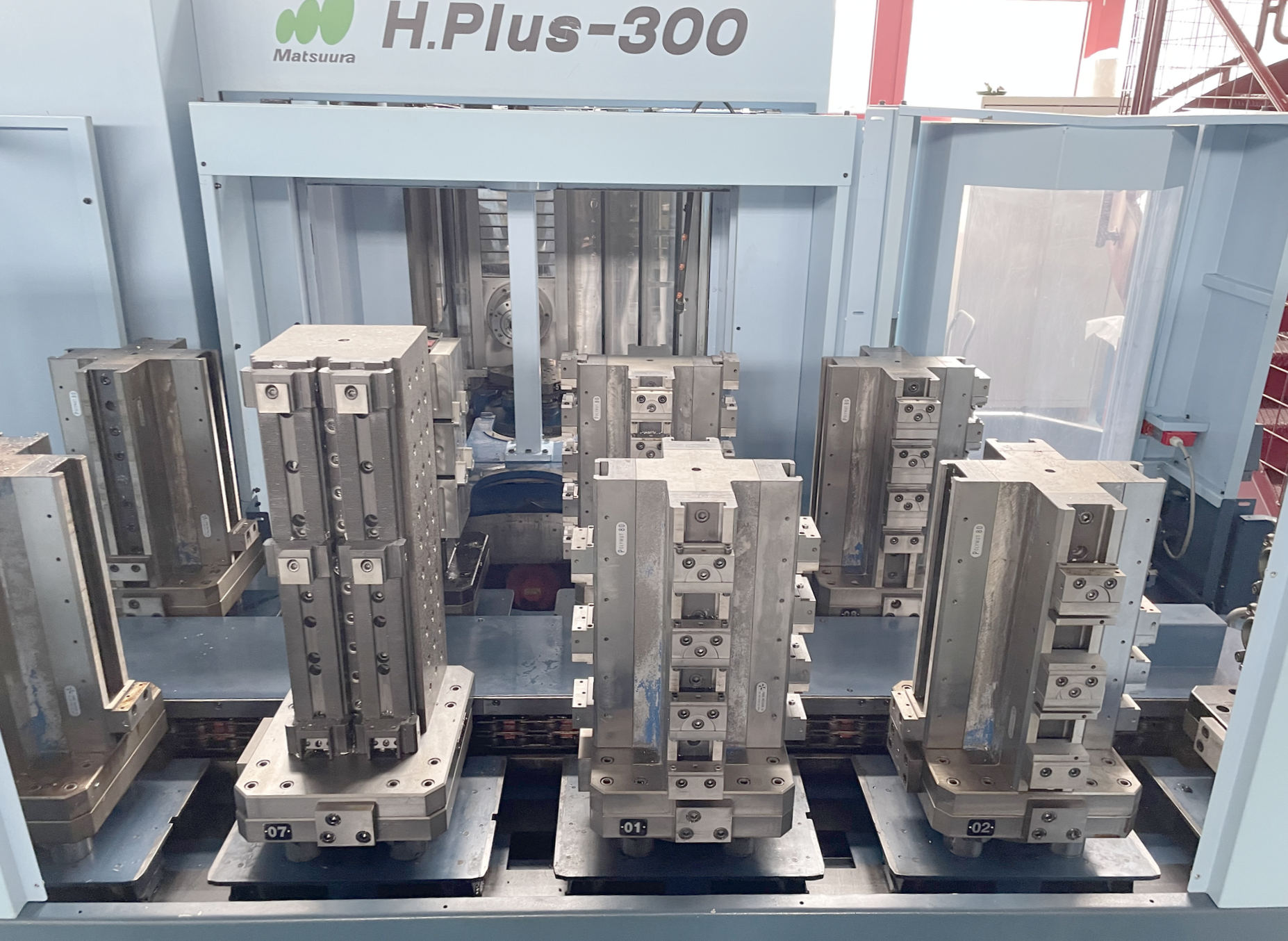

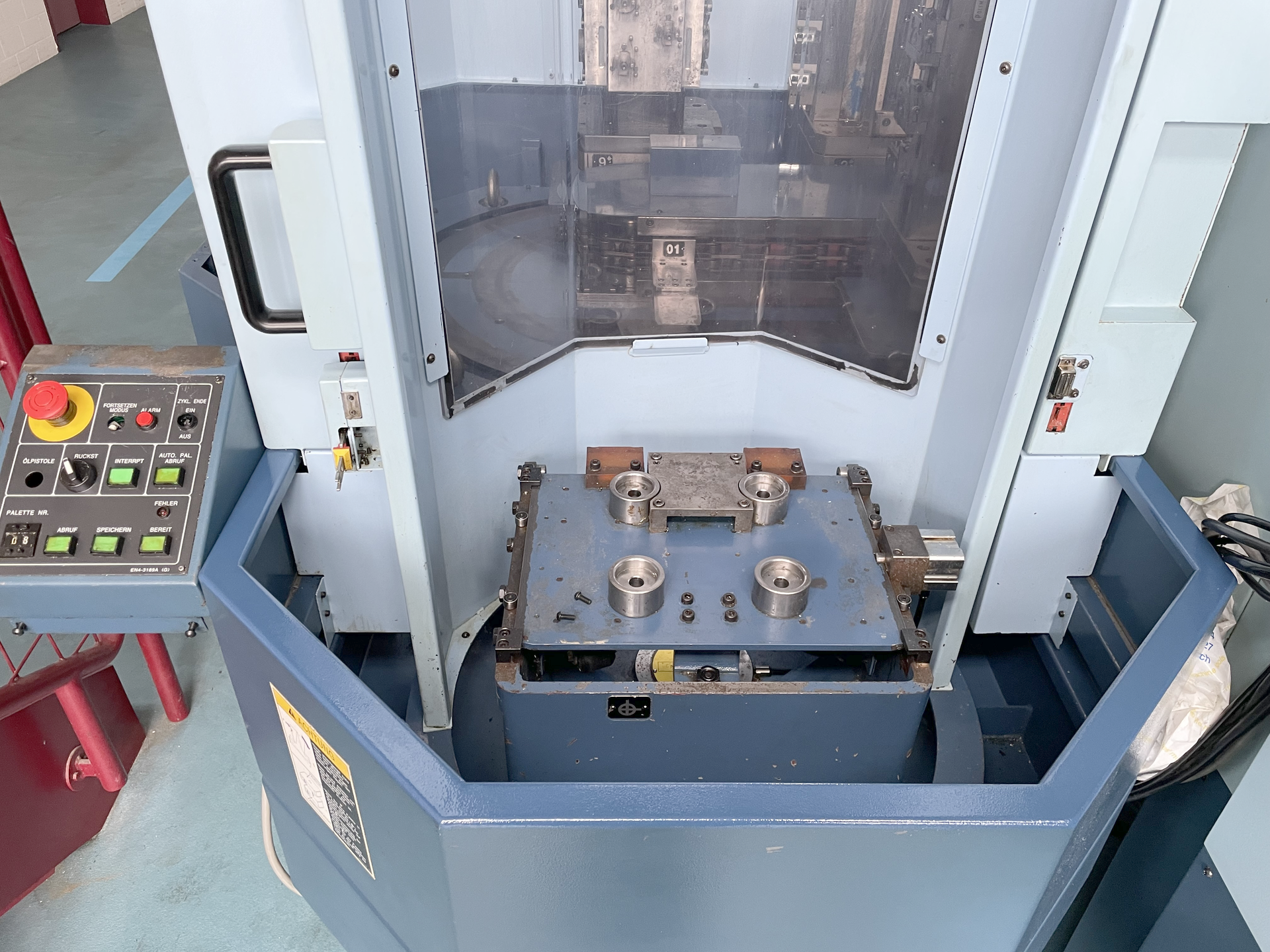

| Palettenwechseleinrichtung: | |
| Anzahl | 2 |
| Länge | 300 mm |
| Breite | 300 mm |
| Max. Werkstückgewicht | 250 kg |
| Palettengewicht | 40 kg |
| Palettenwechselzeit | 7 s |

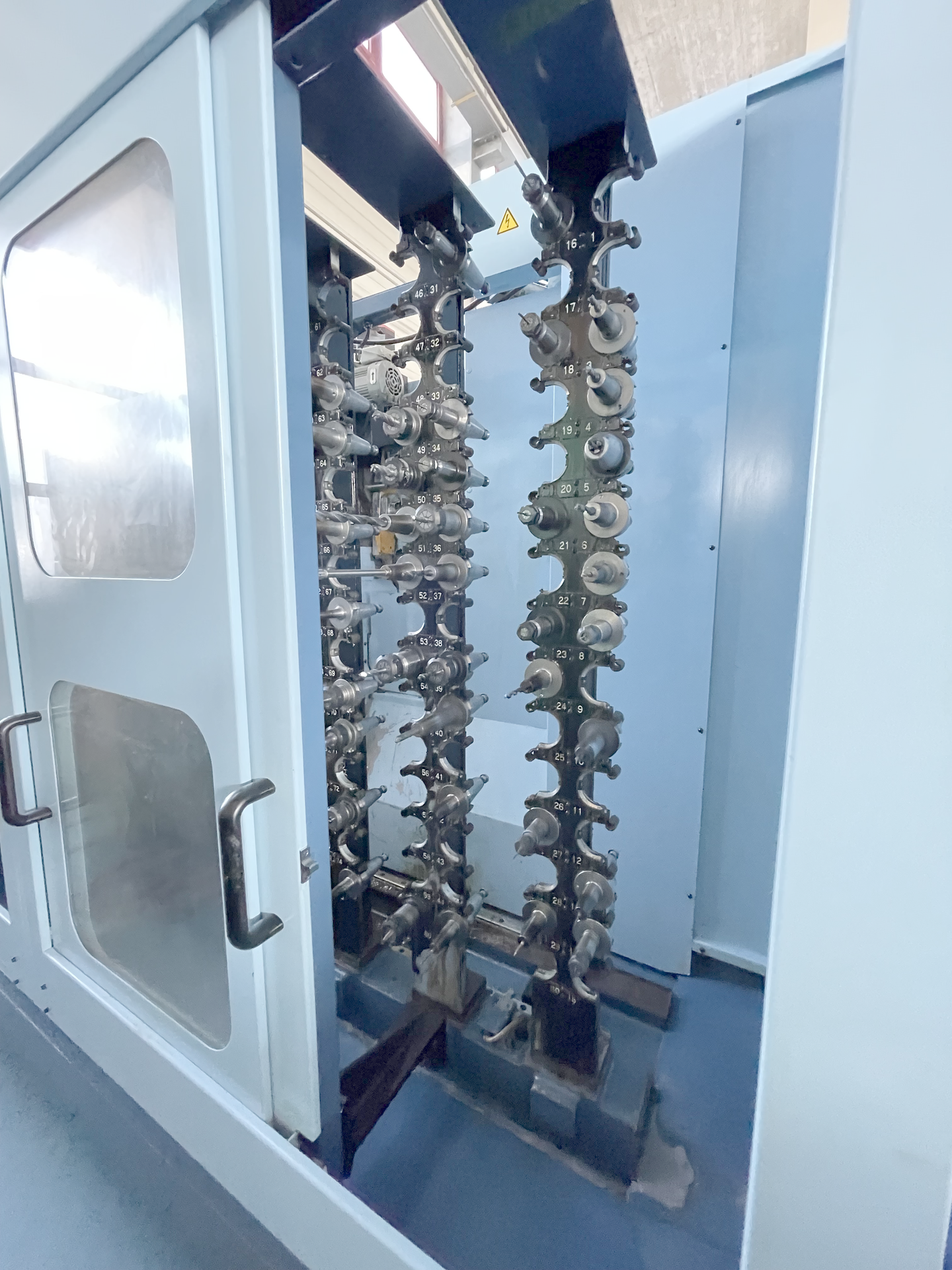

| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 90 |
| Werkzeugdurchmesser max. | 80 mm |
| Durchmesser bei freien Nebenplätzen | 150 mm |
| Maximale Werkzeuglänge | 300 mm |
| Werkzeuggewicht max. | 8 kg |
| Werkzeugwechselzeit | 2 s |
| Mittlere Span-zu-Span-Zeit | 2.9 s |
| Werkzeugaufnahme: BT | 40 |
| Abstand zwischen Spindelnase und Tisch | 80 - 580 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 15000 t/min |
| Maximales Drehmoment | 95.4 Nm |
| Vorschubgeschwindigkeit | 1 - 50000 mm/min |
| Eilgang | 50 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelleistung | 15 / 22 kW |
| Gesamtleistungsbedarf | 44 kVA |
| Maschinengewicht ca. | 7000 kg |
| Abmessungen Maschine: | |
| Länge | 3660 mm |
| Breite | 2463 mm |
| Höhe | 2445 mm |
| Diverses Zubehör: | |
| Satz Werkzeughalter | |
| Kühlmitteleinrichtung | 500 l |
| Hochdruck-Kühlmitteleinrichtung | |
| Späneförderer | |
| Palettenwechseleinrichtung: | |
| Paletten Anzahl | 10 |
| Spindelölkühler | |
| Rotierendes Sichtfenster |
