EWAG RS 15 ist eine Werkzeugschleifmaschine, entwickelt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Tisch 155×205 mm; X 490 mm, Y 130 mm; Spindelneigung A -10/+27°; B-Achse 260°; Oszillation 0–70 mm bei 30/60 min⁻¹; Radius Z 0–115 mm; Verstellweg 60 mm; pneum. Schwenkblockade 40 Nm; Anpresskraft 0–400 N. Technische Daten: Schleifspindel stufenlos 1.000–8.000 t/min; Spindelmotor 2,2 kW; Anschluss 3×400 V 50 Hz; Gesamtleistung 5 kVA; Gewicht ca. 1800 kg; Maschine 1630×1250×1900 mm; Steuerung 1000×400×960 mm; Einstellgenauigkeit Z nicht angegeben. Zubehör: Digitalanzeige 3 Achsen, 2 Teilapparate, Abrichtvorrichtung, einstellbarer Projektor, Kaltlicht, Zentralschmierung. Erreicht enge Toleranzen; typische Branchen: Automotive, Uhrenindustrie, Werkzeugbau, Luftfahrt, Medizintechnik.
Technische Daten ohne Gewähr
| Tischlänge | 155 mm |
| Tischbreite | 205 mm |
| X-Achse | 490 mm |
| Y-Achse | 130 mm |
| Spindelneigung (A-Achse) | -10 / +27 ° |
| B-Achse Schwenkbereich | 260 ° |
| Oszillationsgrösse | 0 - 70 mm |
| Oszillationsfrequenz | 30 / 60 min-1 |
| Drehzahl der Schleifspindel: | |
| Stufenlos | |
| von | 1000 t/min |
| bis | 8000 t/min |
| Werkstückschlitten: | |
| Radiuseinstellung (Z-Achse) | 0 - 115 mm |
| Einstellgenauigkeit der Z-Achse | mm |
| Kreuztisch Aufspannfläche | 155 x 205 mm |
| Verstellweg | 60 mm |
| Schwenkblockierung pneumatisch | 40 Nm |
| Anpresskraft variabel | 0 - 400 N |
| Anschluss 50 Hz 3x | 400 Volt |
| Schleifspindelmotor | 2.2 kW |
| Gesamtleistungsbedarf | 5 kVA |
| Maschinengewicht ca. | 1800 kg |
| Abmessungen Maschine: | |
| Länge | 1630 mm |
| Breite | 1250 mm |
| Höhe | 1900 mm |
| Abmessungen der Steuerung: | |
| Länge | 1000 mm |
| Breite | 400 mm |
| Höhe | 960 mm |
| Diverses Zubehör: | |
| Digitalanzeige Anzahl Achsen: | 3 |

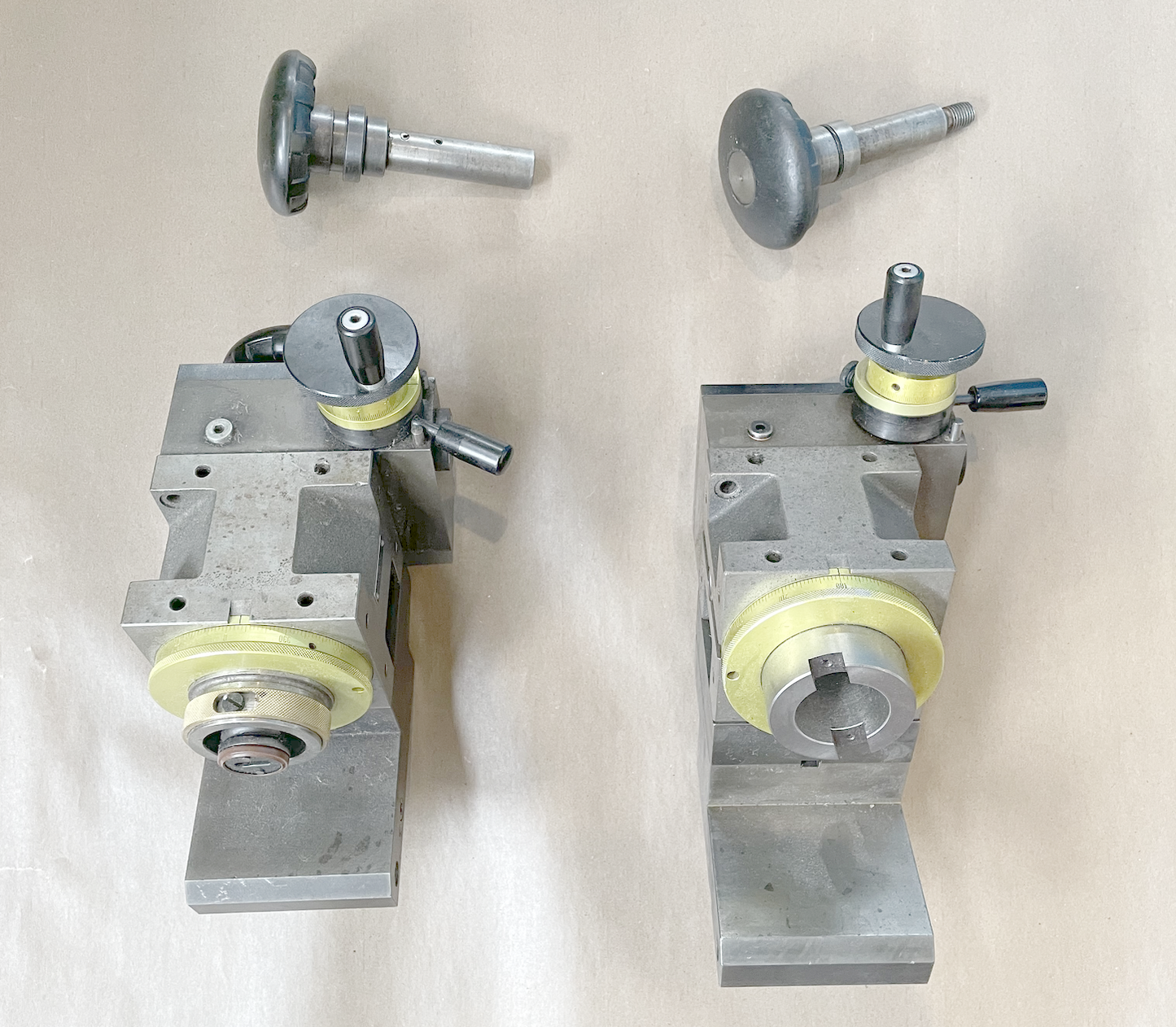

| Teilapparat | 2x |
| Abrichtvorrichtung | |
| Einstellprojektor | |
| Kaltlicht | |
| Zentralschmierung |
