INDEX G 200 COMPACT
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

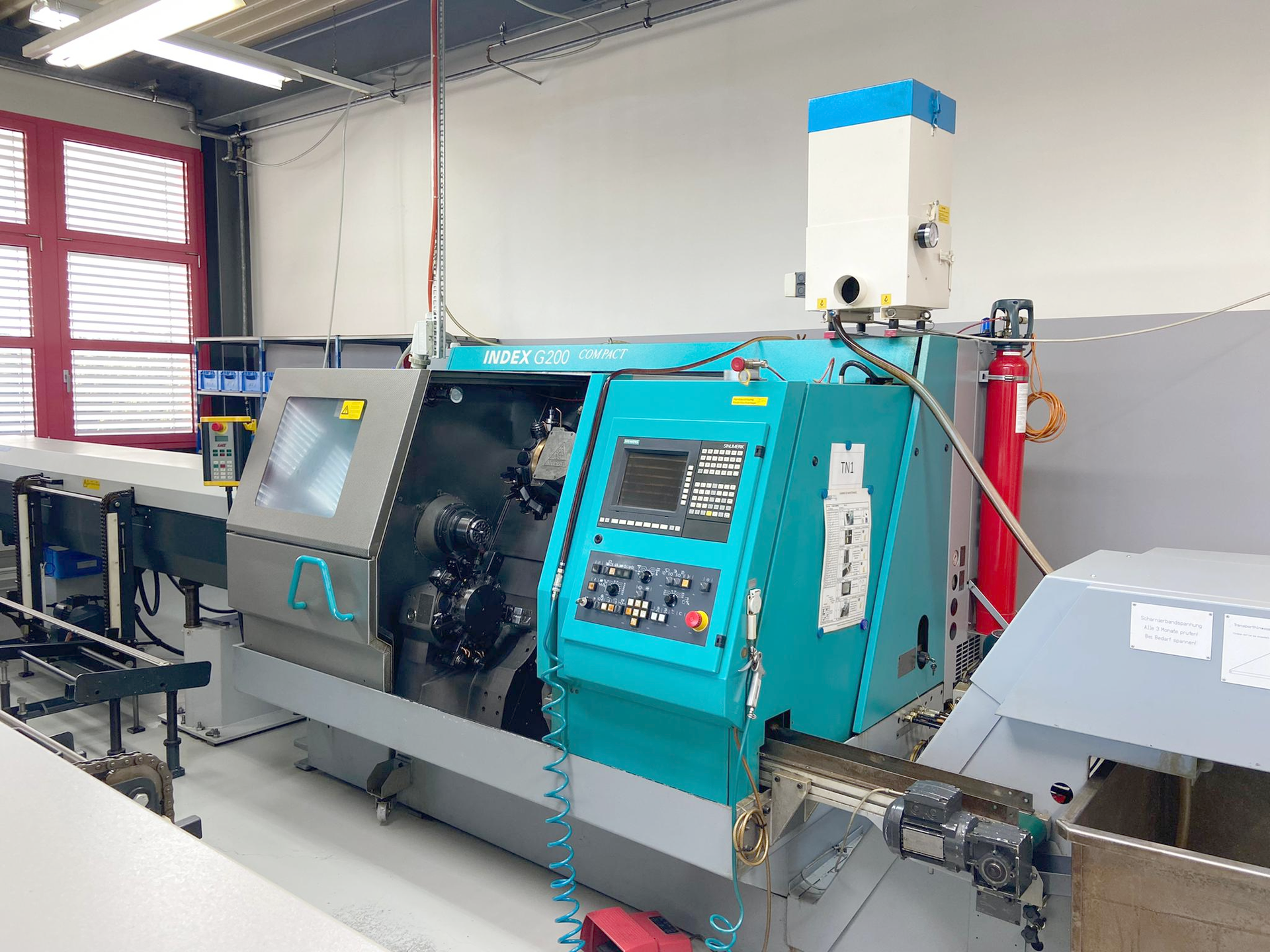

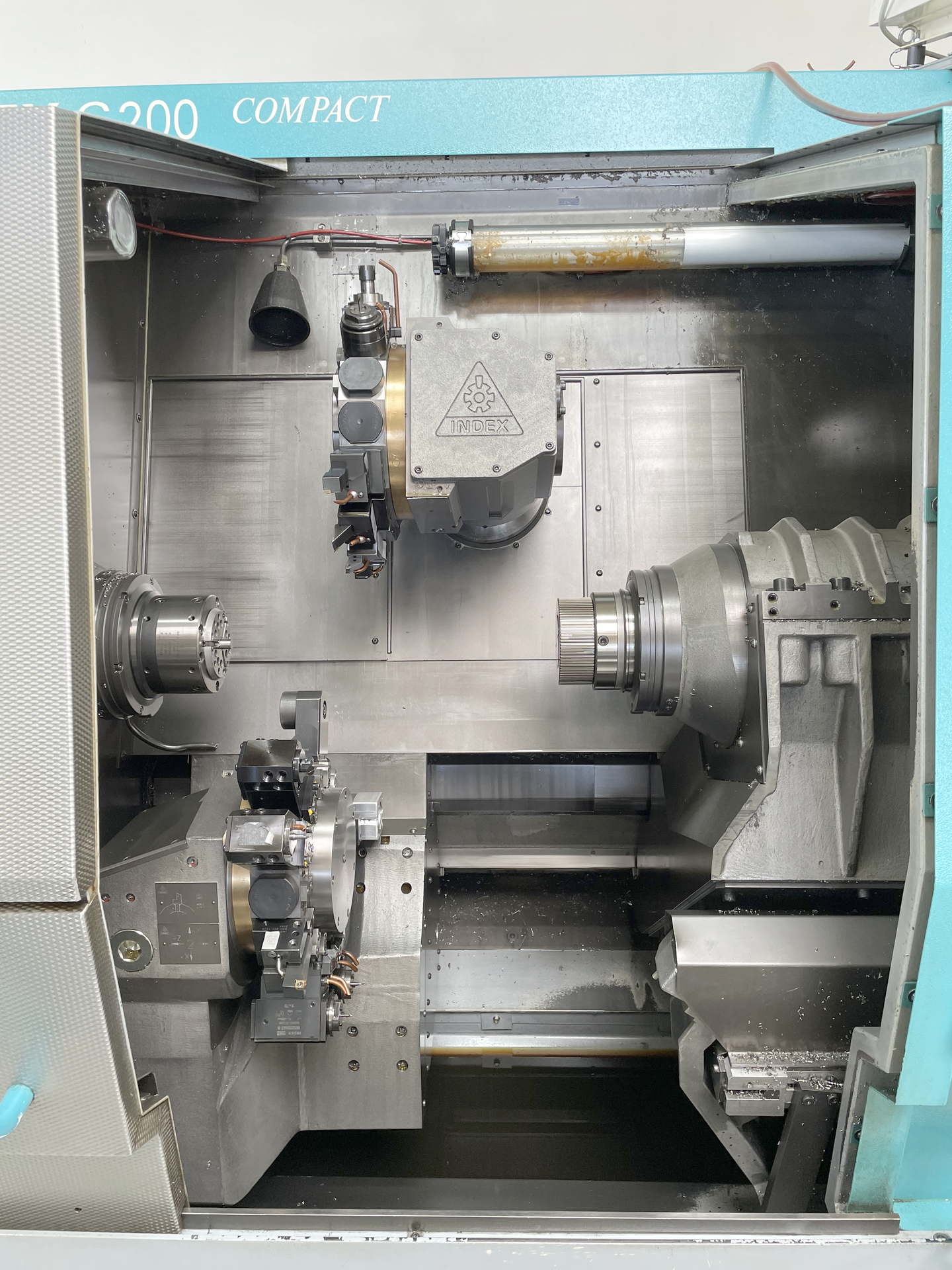

INDEX G 200 COMPACT is a CNC Dreh-Fräs-Bohrcenter, für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Ø200 mm, Länge 400 mm, Spindelbohrung 65 mm, Stangenlänge bis 3200 mm. Daten: 2 Spindeln, 2 Revolver (14 Pos.), bis 6000 min⁻¹, angetr. Werkz. 5,5 kW, Eilgang X23/Z45/Y8 m/min, Leistung 40 kW, Gewicht 4280 kg, Abm. 2500×2000×2200 mm. Zubehör: Satz Spannzangen, Lampe, Ölnebelabsaugung, LNS HYDROBAR SPRINT, Späneförderer, RS232, ZOLLER. Für enge Toleranzen; Automotive, Uhren, Werkzeugbau, Luftfahrt, Med.
| Anzahl Spindeln | 2 |
| Anzahl Revolver | 2 |
| Spindelbohrung | 65 mm |
| Drehdurchmesser | 200 mm |
| Drehlänge | 400 mm |

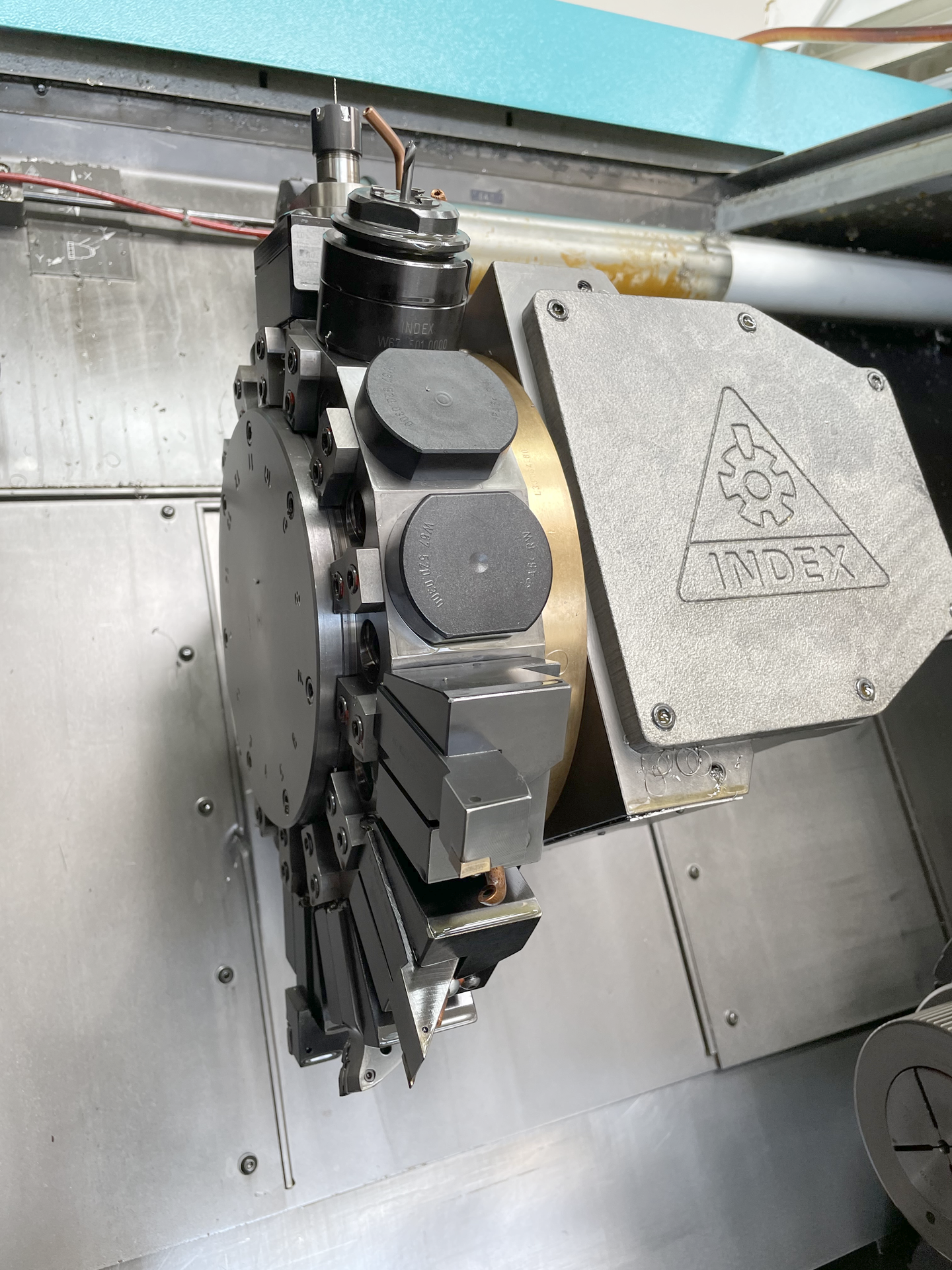

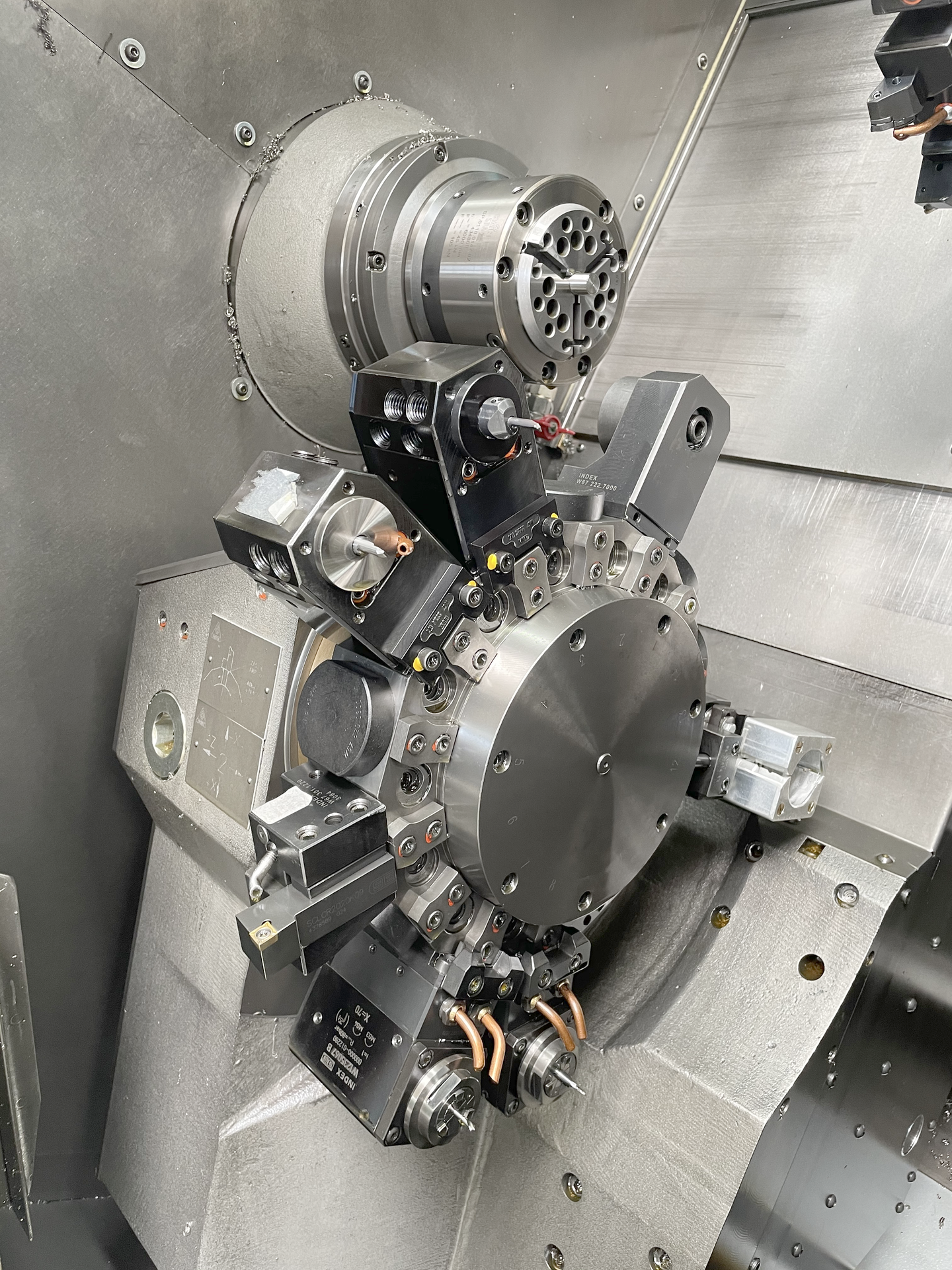

| Revolver: | |
| Anzahl Positionen Revolver 1 | 14 |
| Anzahl Positionen Revolver 2 | 14 |
| Angetriebene Werkzeuge Revolver 1 | 14 |
| Angetriebene Werkzeuge Revolver 2 | 14 |
| Drehzahlen | 6000 t/min |
| Leistung drehende Werkzeuge | 5.5 kW |
| Werkzeugaufnahme DIN | 69 880 |
| Schaltzeit | 0.4 s |
| Oberer Revolverkopf: | |
| X-Achse | 155 mm |
| Y-Achse | 120 mm |
| Z-Achse | 400 mm |
| Unterer Revolverkopf: | |
| X-Achse | 105 mm |
| Z-Achse | 400 mm |
| Hauptspindel: | |
| Spindeldurchlass | 60 mm |
| Spannzangenaufnahme Typ | HEINBUCH BZI 65 |
| Spindeldrehzahlen: | |
| Stufenlos | |
| bis | 6000 t/min |

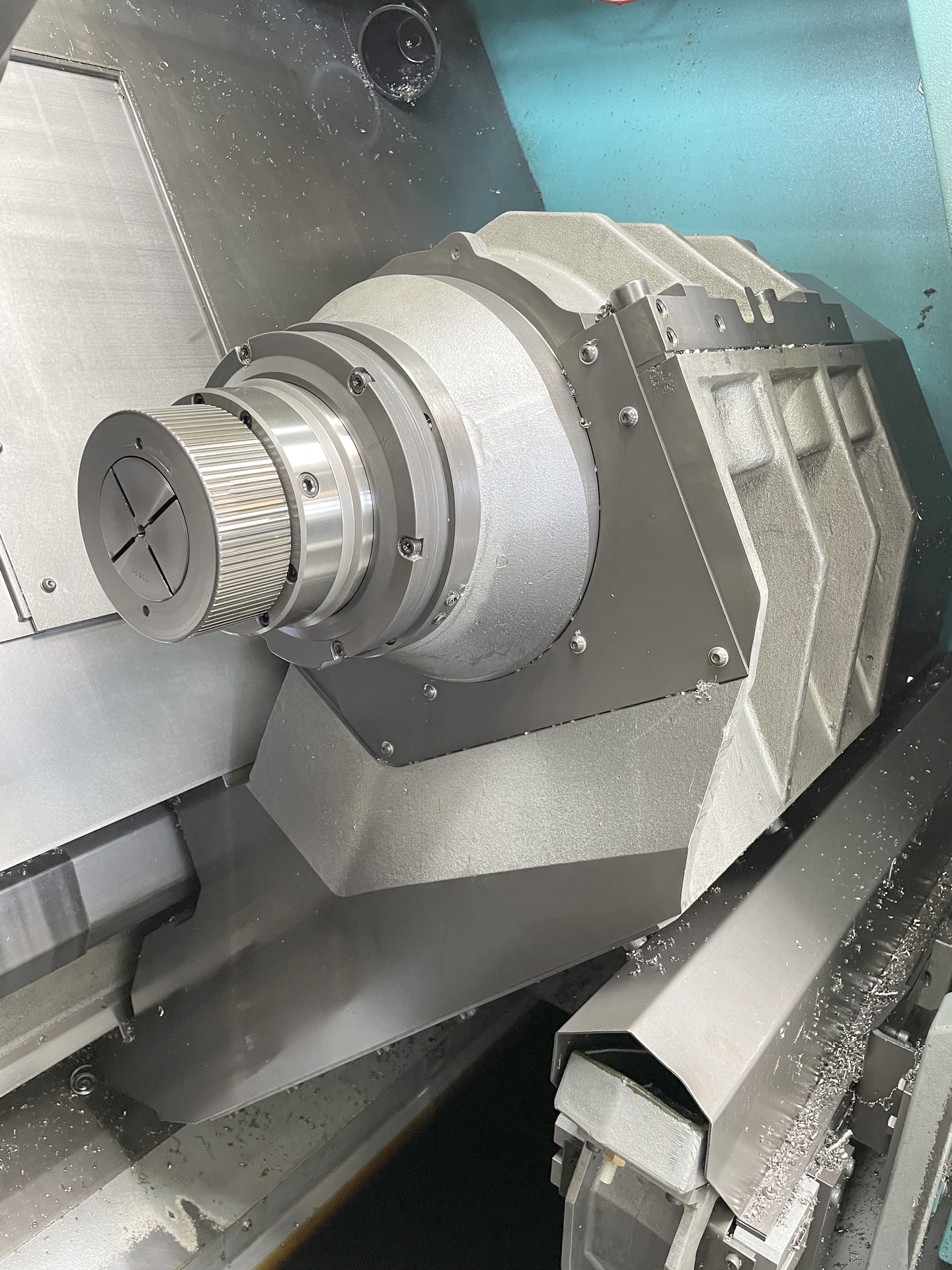

| Gegenspindel: | |
| Drehzahl max. | 6000 t/min |
| Spannzangenaufnahme Typ | F66 |
| Spindeldurchlass | 60 mm |
| Spindeldurchmesser | 160 mm |
| Gegenspindelweg | 445 mm |
| Eilgang X | 23 m/min |
| Eilgang Z | 45 m/min |
| Eilgang Y | 8 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Gesamtleistungsbedarf | 40 kW |
| Maschinengewicht ca. | 4280 kg |
| Abmessungen Maschine: | |
| Länge | 2500 mm |
| Breite | 2000 mm |
| Höhe | 2200 mm |
| Diverses Zubehör: | |

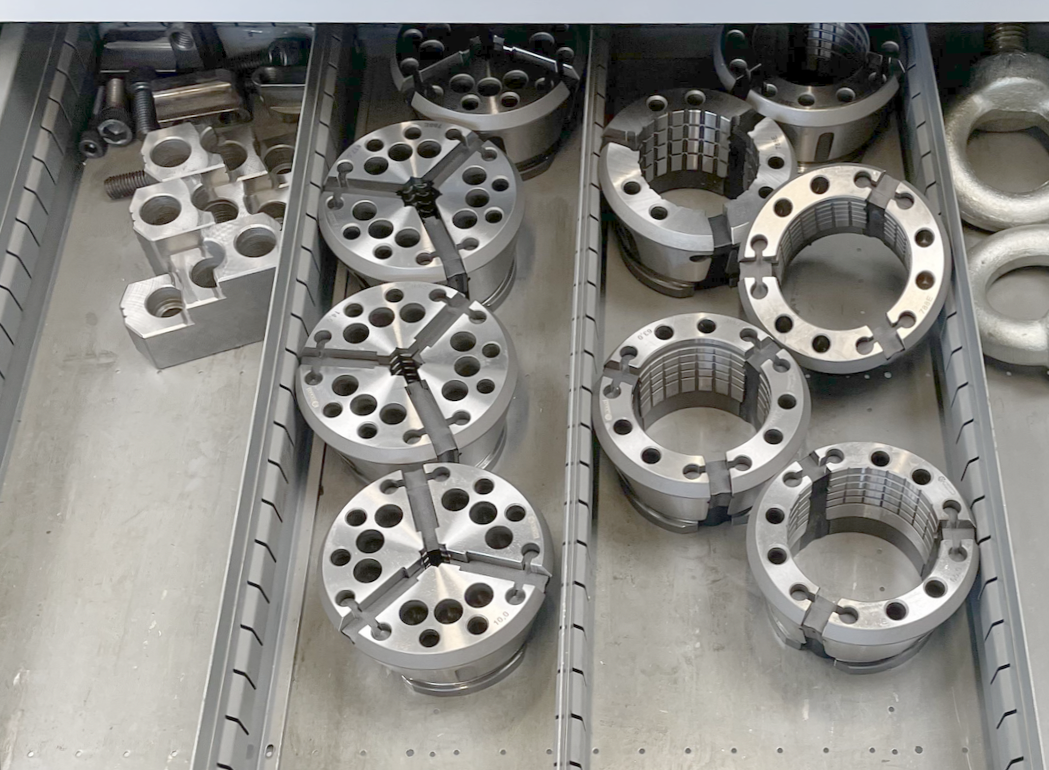

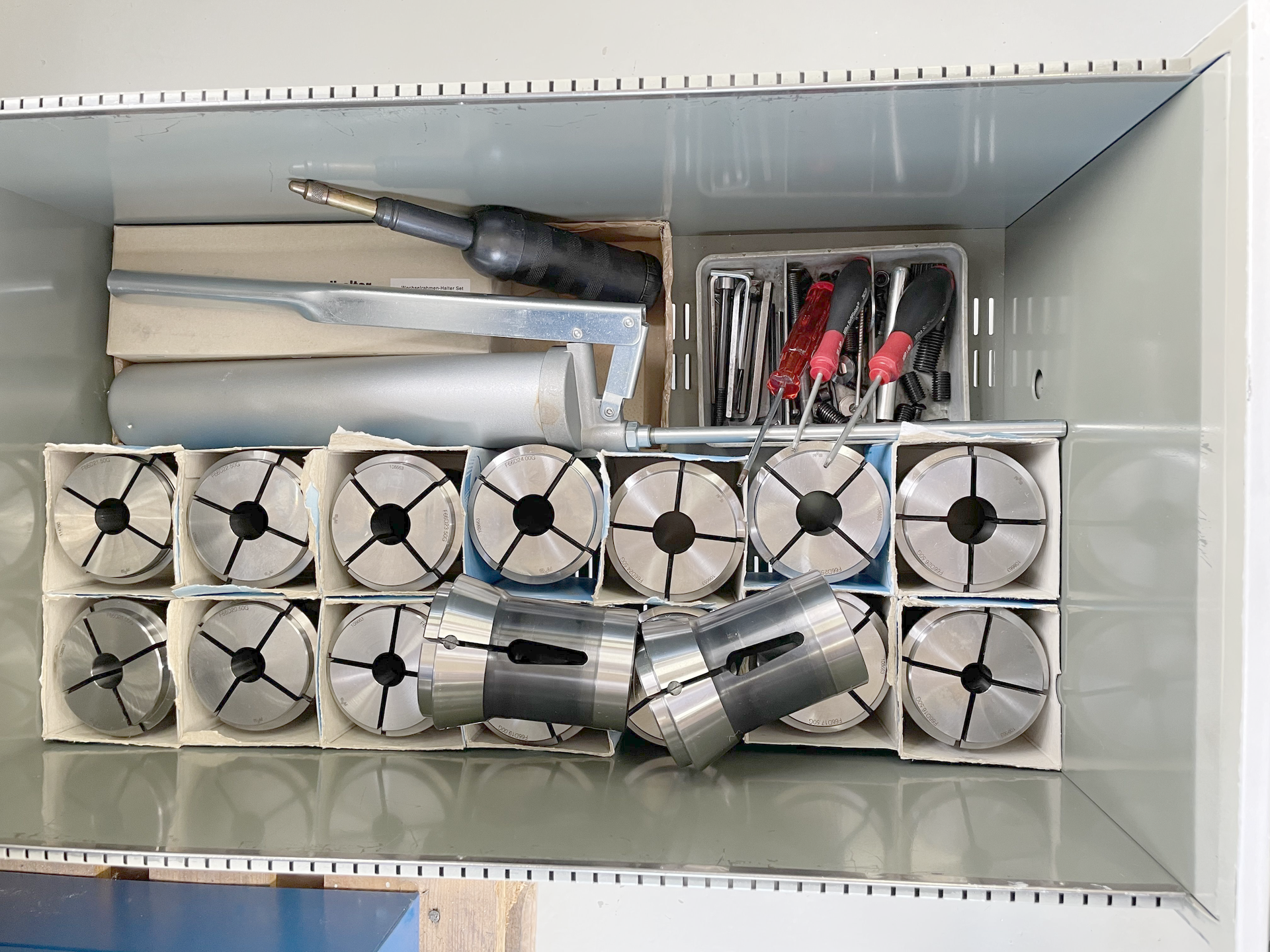

| Satz Spannzangen | |
| Beleuchtung | |

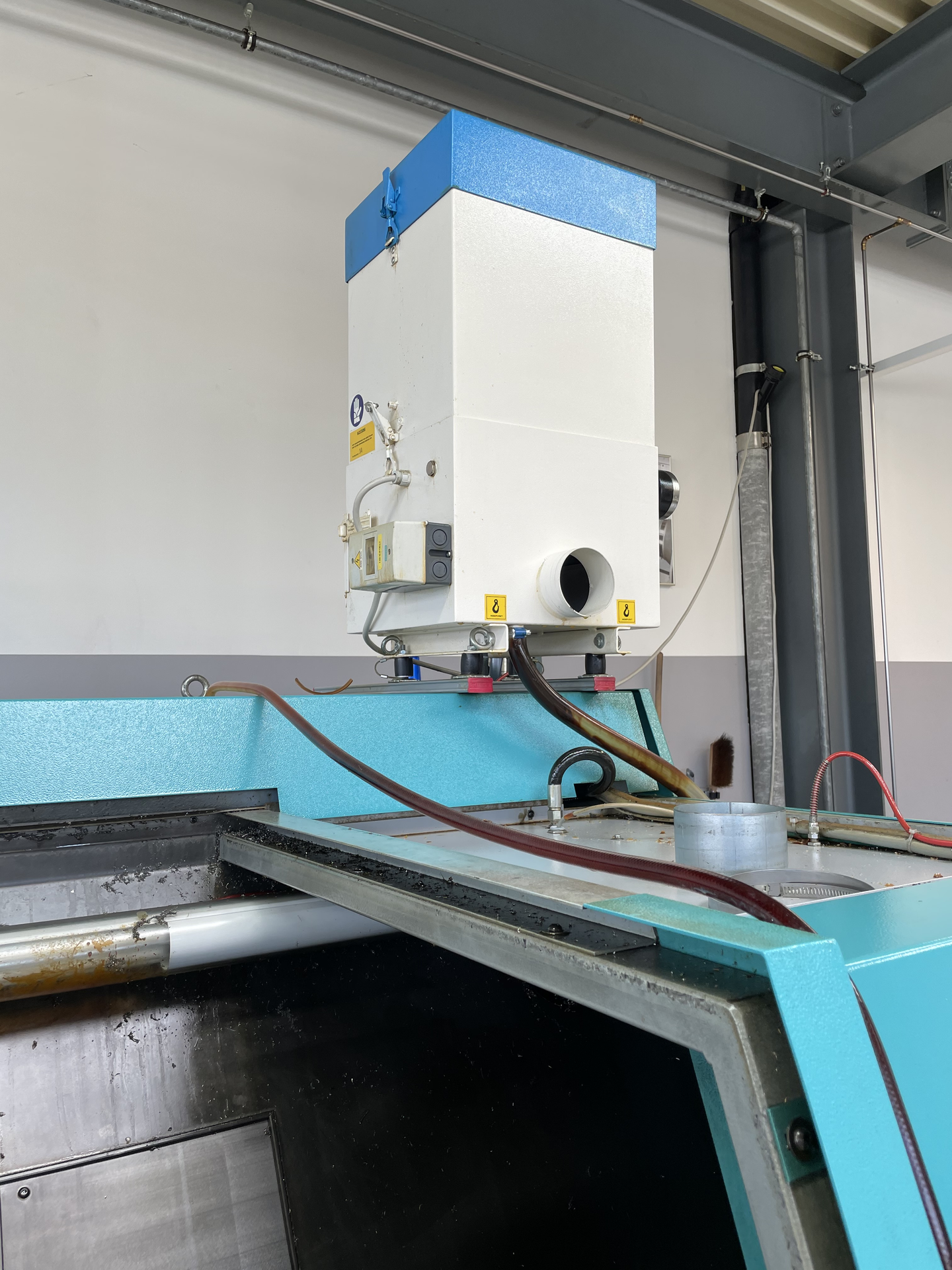

| Kühlmittel-/ Nebelabsaugung | |

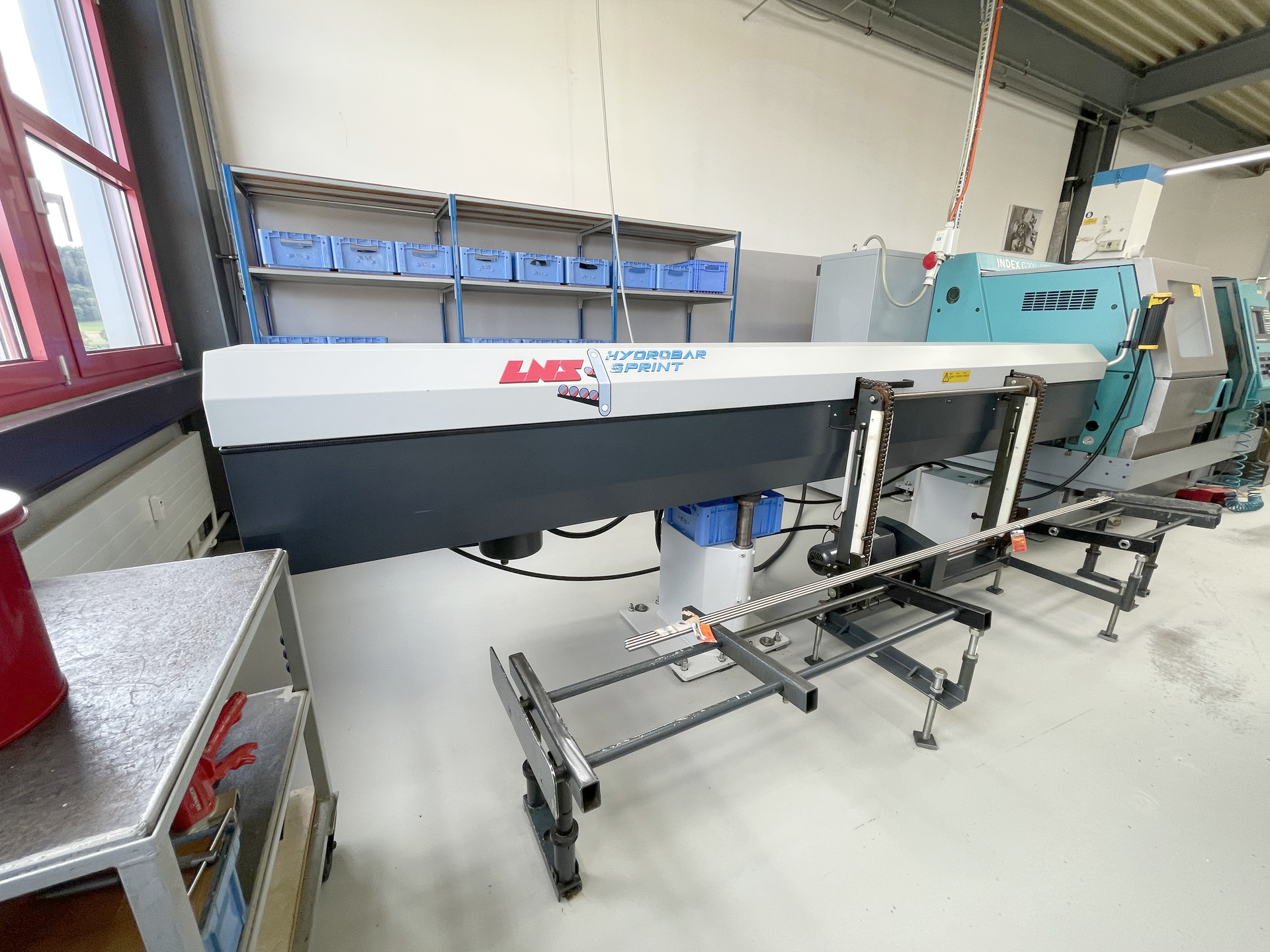

| Lademagazin | LNS |
| Typ | HYDROBAR SPRINT |
| Stangenlänge max. | 3200 mm |
| Schnittstelle RS 232 | |
| Teiletransportband | |

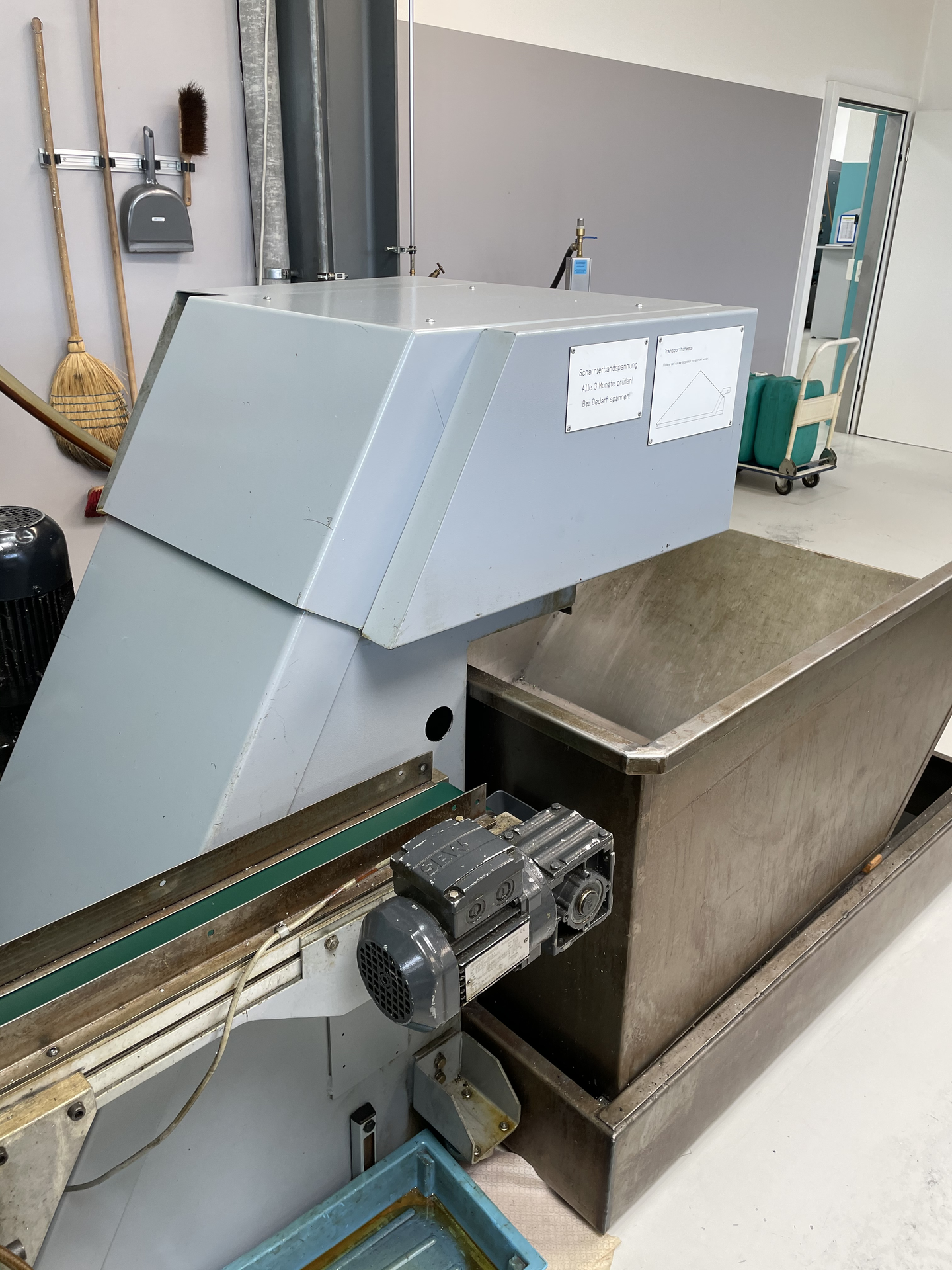

| Späneförderer | |
| Fusspedal | |
| Satz Stahlhalter | |

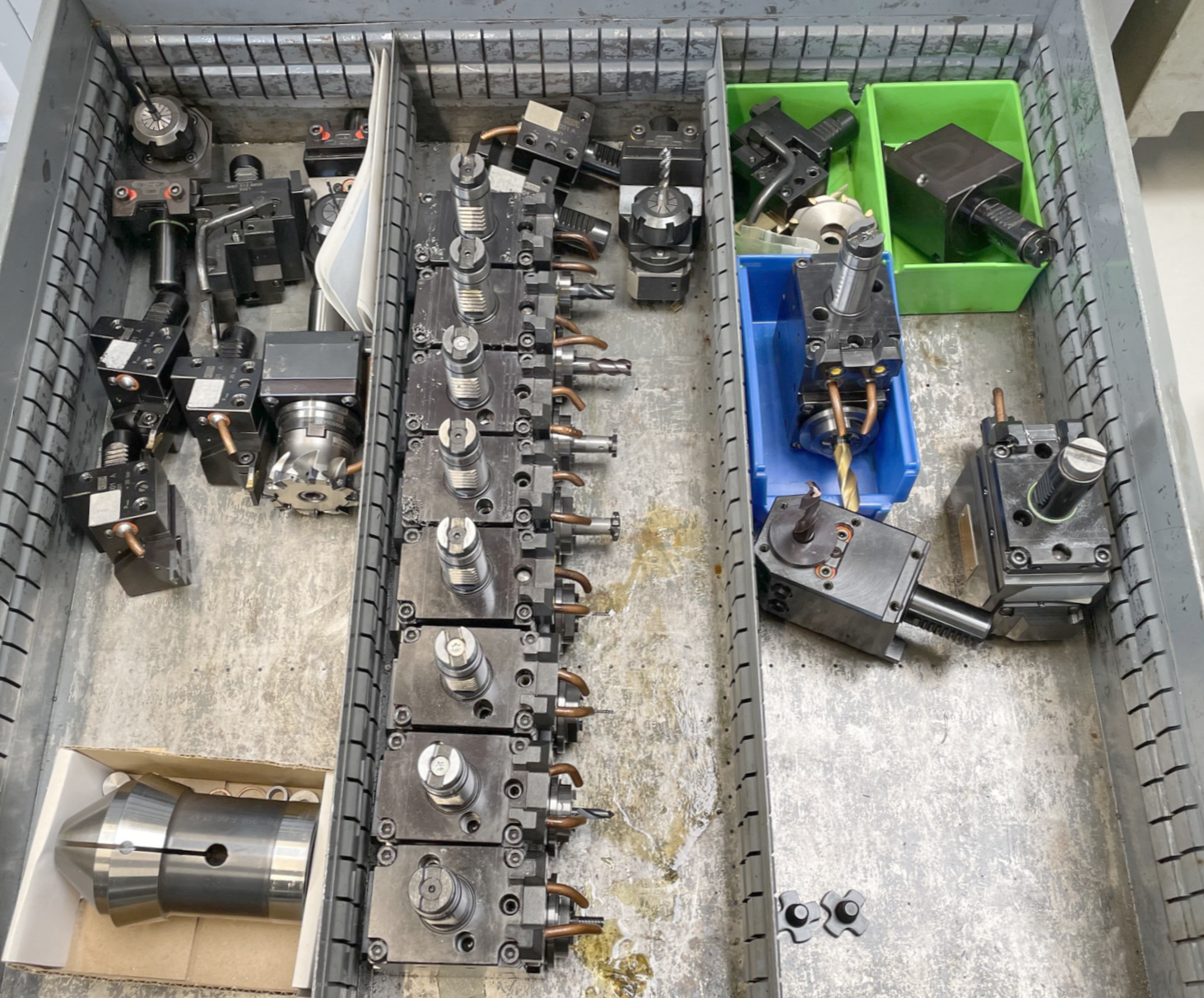

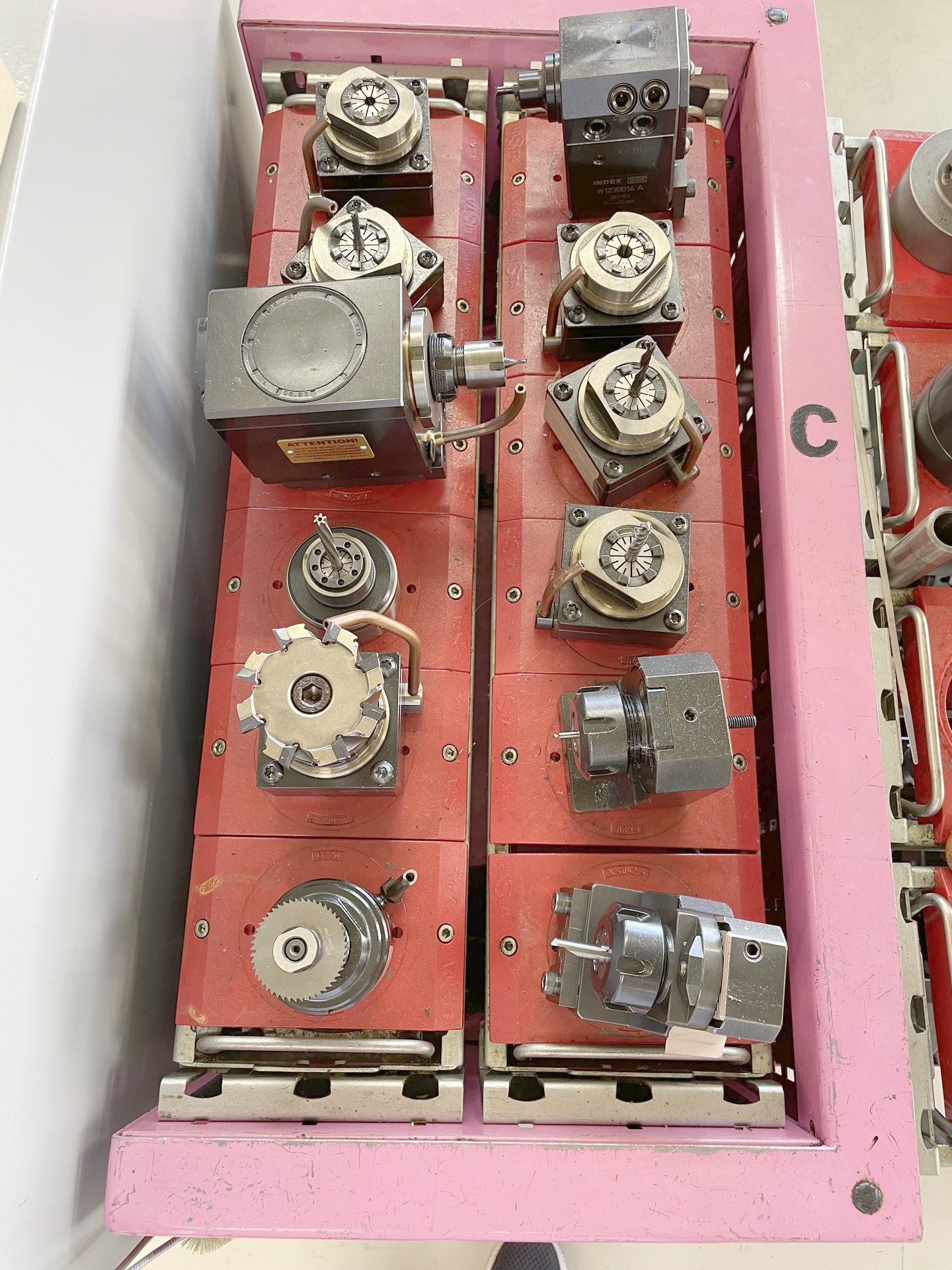

| Satz Werkzeughalter | |
| Feuerlöschanlage | |
| Rotierendes Sichtfenster |
