021595 - INDEX G 200
Technisches Datenblatt herunterladen (PDF)
WhatsApp-Nachricht senden
| Anzahl Spindeln | 2 |
| Anzahl Revolver | 2 |
| Spindelbohrung | 42 mm |
| Drehdurchmesser | 200 mm |
| Drehlänge | 400 mm |

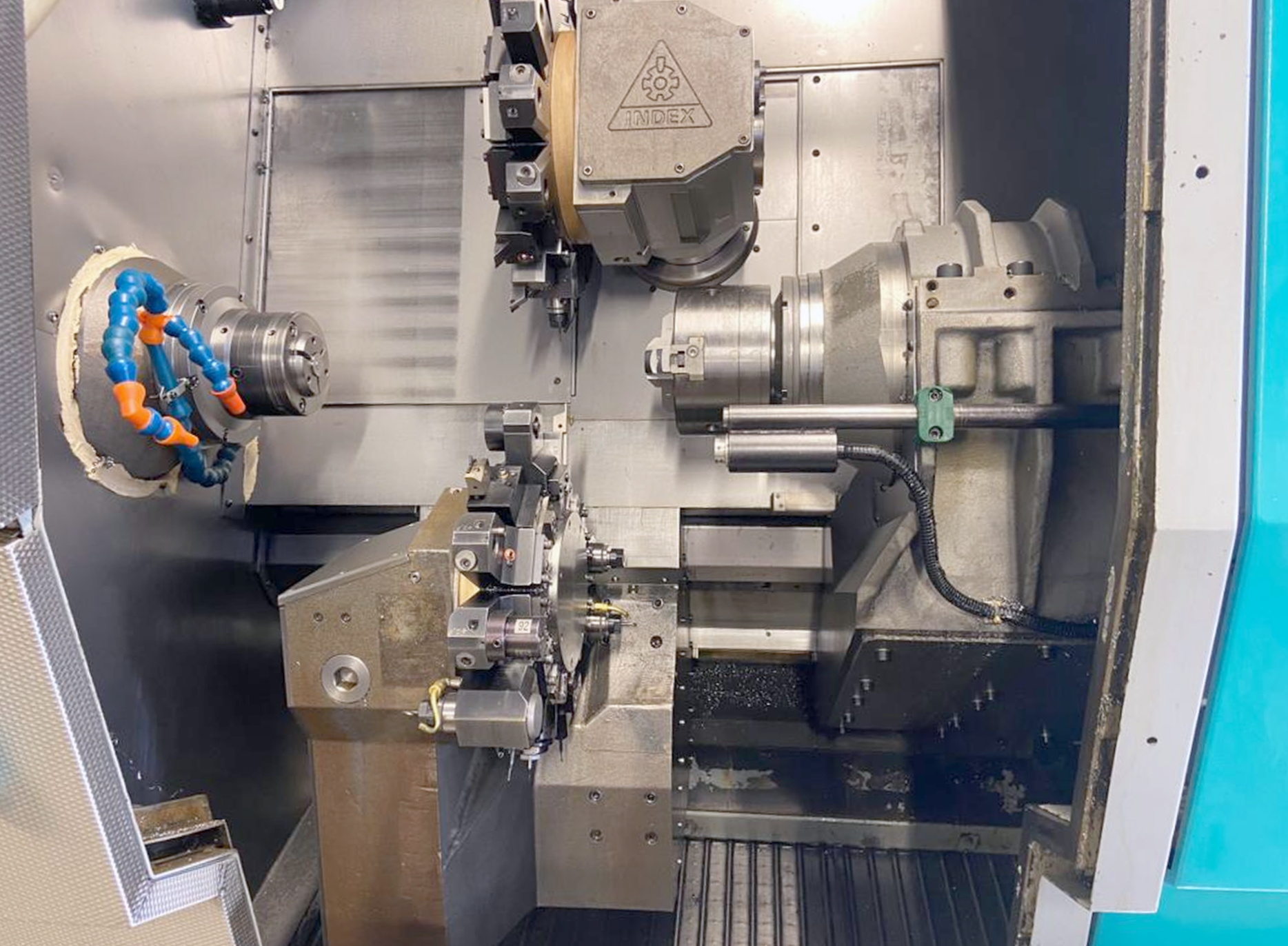

| Revolver: | |
| Anzahl Positionen Revolver 1 | 14 |
| Anzahl Positionen Revolver 2 | 14 |
| Angetriebene Werkzeuge Revolver 1 | 14 |
| Angetriebene Werkzeuge Revolver 2 | 14 |
| Drehzahlen | 6000 t/min |
| Leistung drehende Werkzeuge | 5.5 kW |
| Werkzeugaufnahme DIN | 69 880 |
| Schaltzeit | 0.4 s |
| Oberer Revolverkopf: | |
| X-Achse | 155 mm |
| Y-Achse | +/- 60 mm |
| Z-Achse | 400 mm |
| Unterer Revolverkopf: | |
| X-Achse | 105 mm |
| Z-Achse | 400 mm |
| Hauptspindel: | |
| Spindeldurchlass | 60 mm |
| C-Achse (Spindel,Auflösung) | 0.01 ° |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 6300 t/min |
| Spindelleistung | 20 / 29 kW |
| Maximales Drehmoment | 95 / 140 Nm |

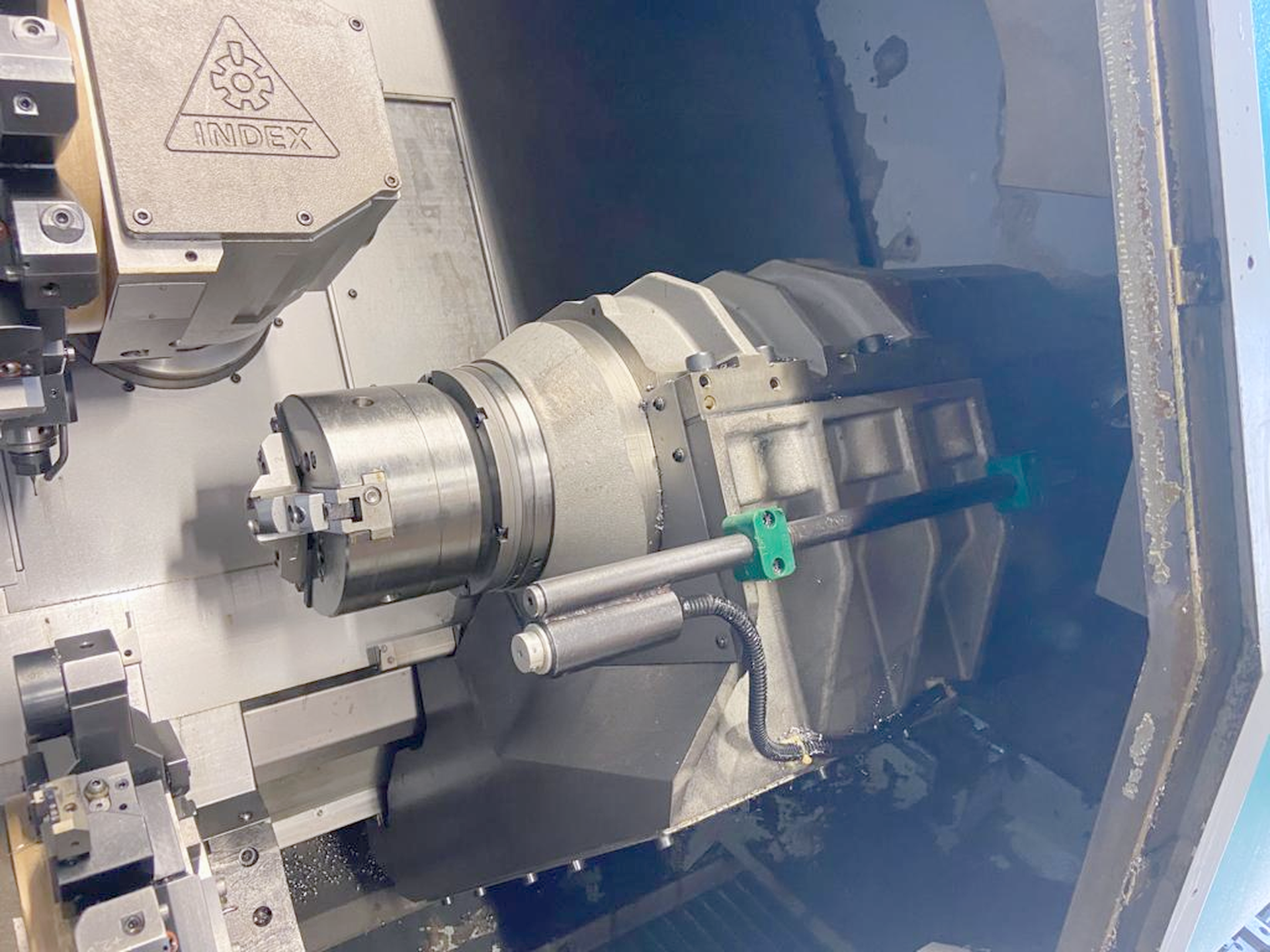

| Gegenspindel: | |
| Drehzahl max. | 6300 t/min |
| Spindeldurchlass | 42 mm |
| Spindeldurchmesser | 160 mm |
| C-Achse (Spindel,Auflösung) | ° |
| Gegenspindelweg | 445 mm |
| Leistung der Gegenspindel | 13 / 22 kW |
| Eilgang X | 23 m/min |
| Eilgang Z | 45 m/min |
| Eilgang Y | 8 m/min |
| Spindelmotor | 39 kW |
| Anschluss 50 Hz 3x | 400 Volt |
| Maschinengewicht ca. | 4800 kg |
| Abmessungen Maschine: | |
| Länge | 2500 mm |
| Breite | 2400 mm |
| Höhe | 2700 mm |
| Diverses Zubehör: | |
| 3-Backenfutter | |

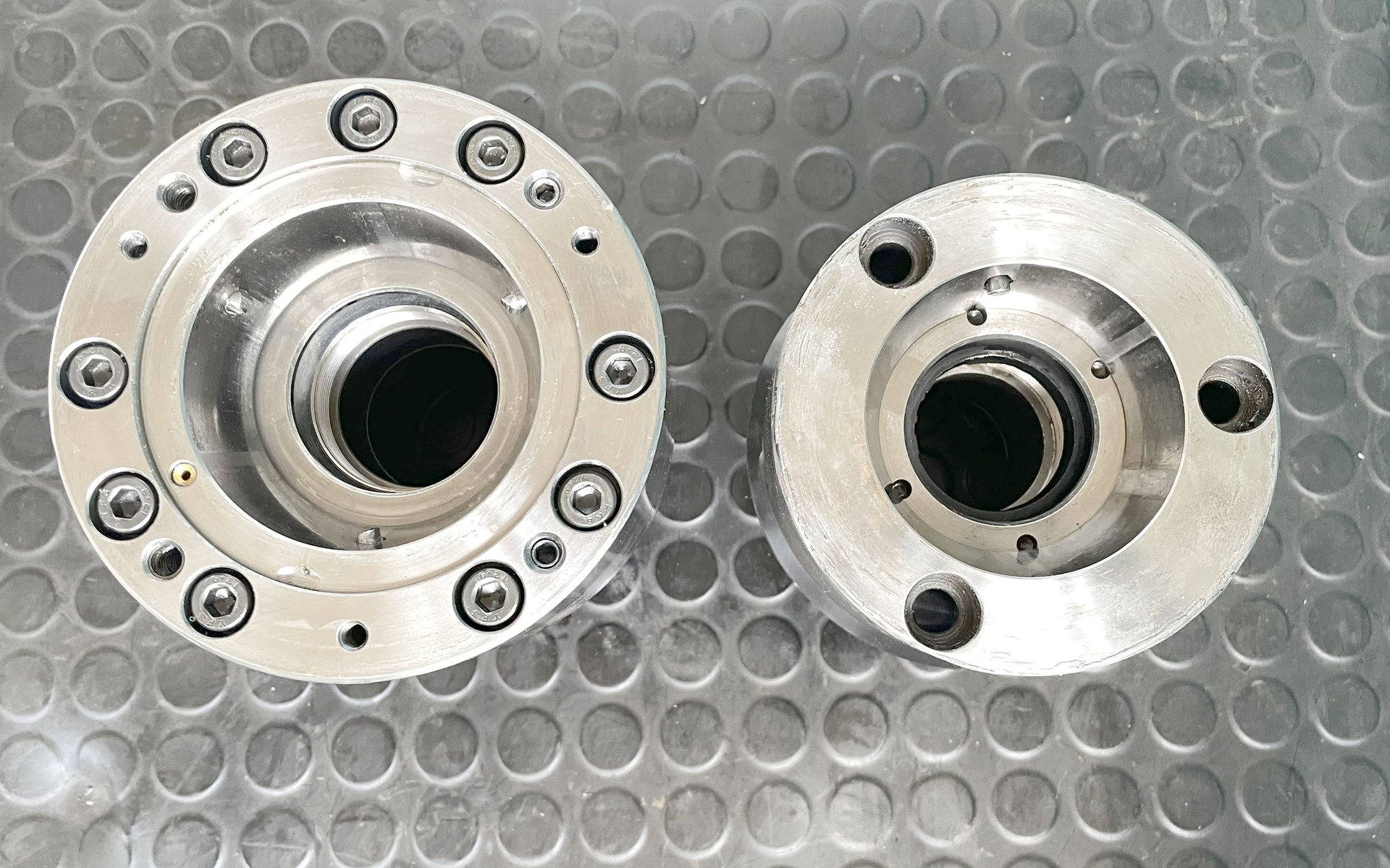

| Spannzangenfutter (Anzahl) | 2 |

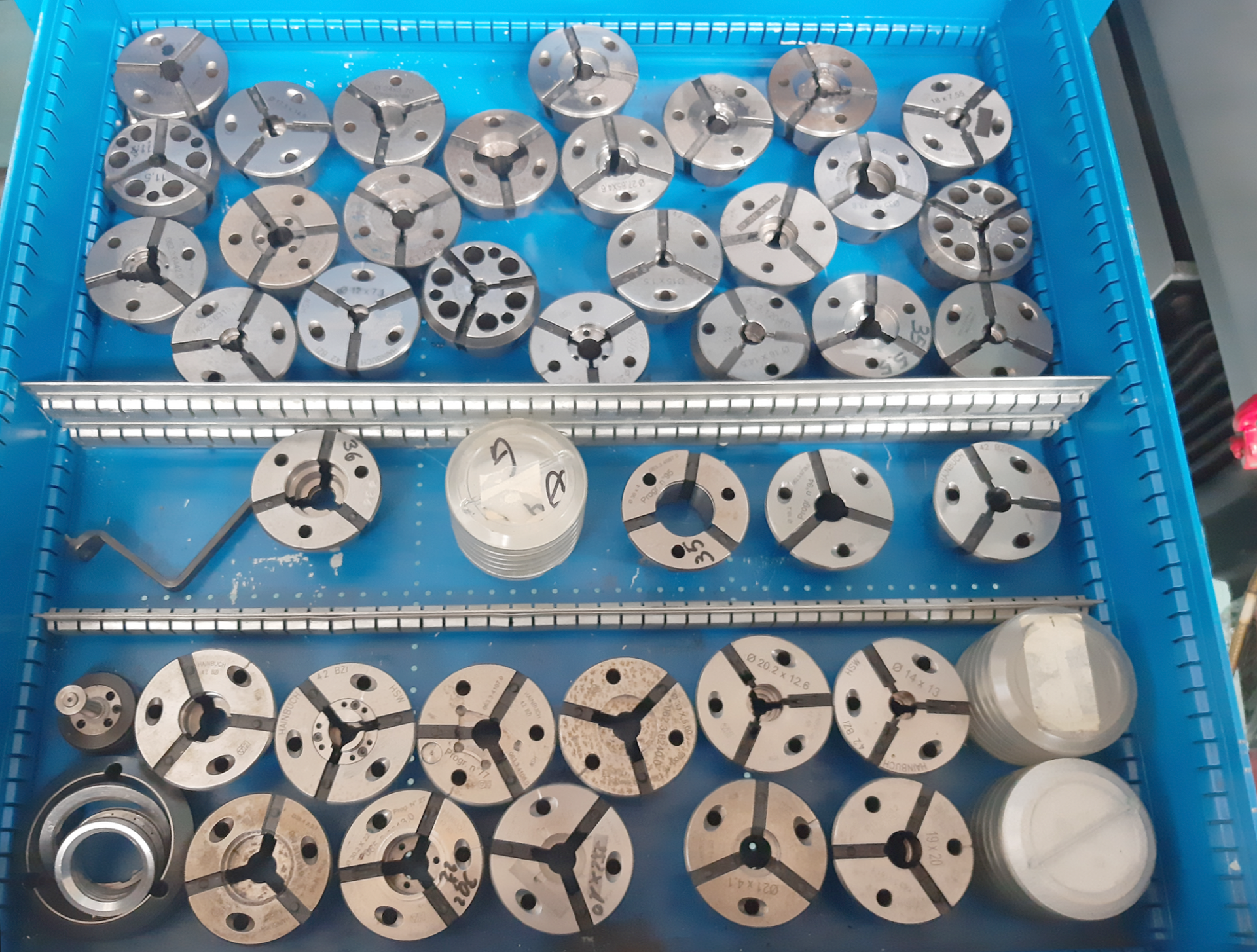

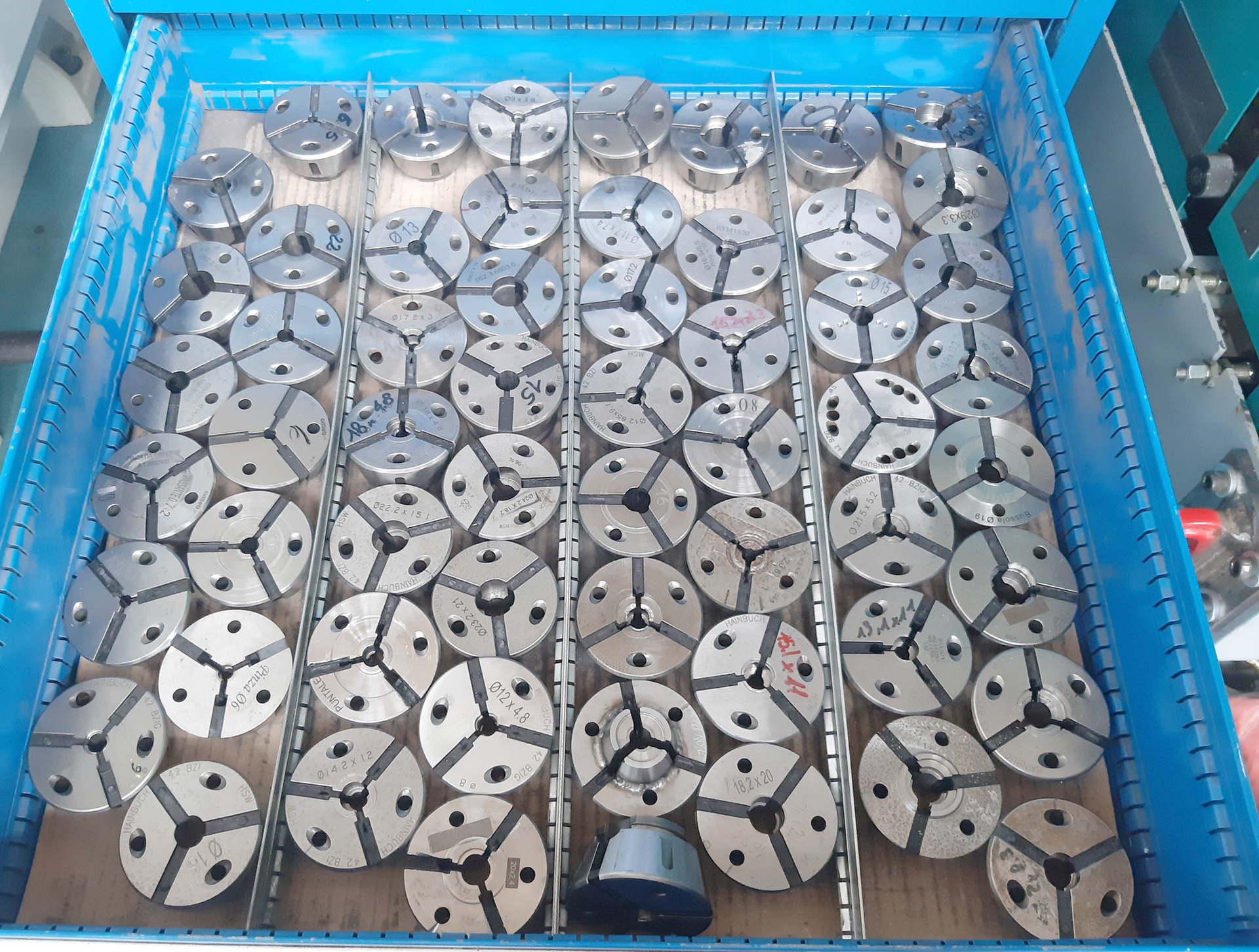

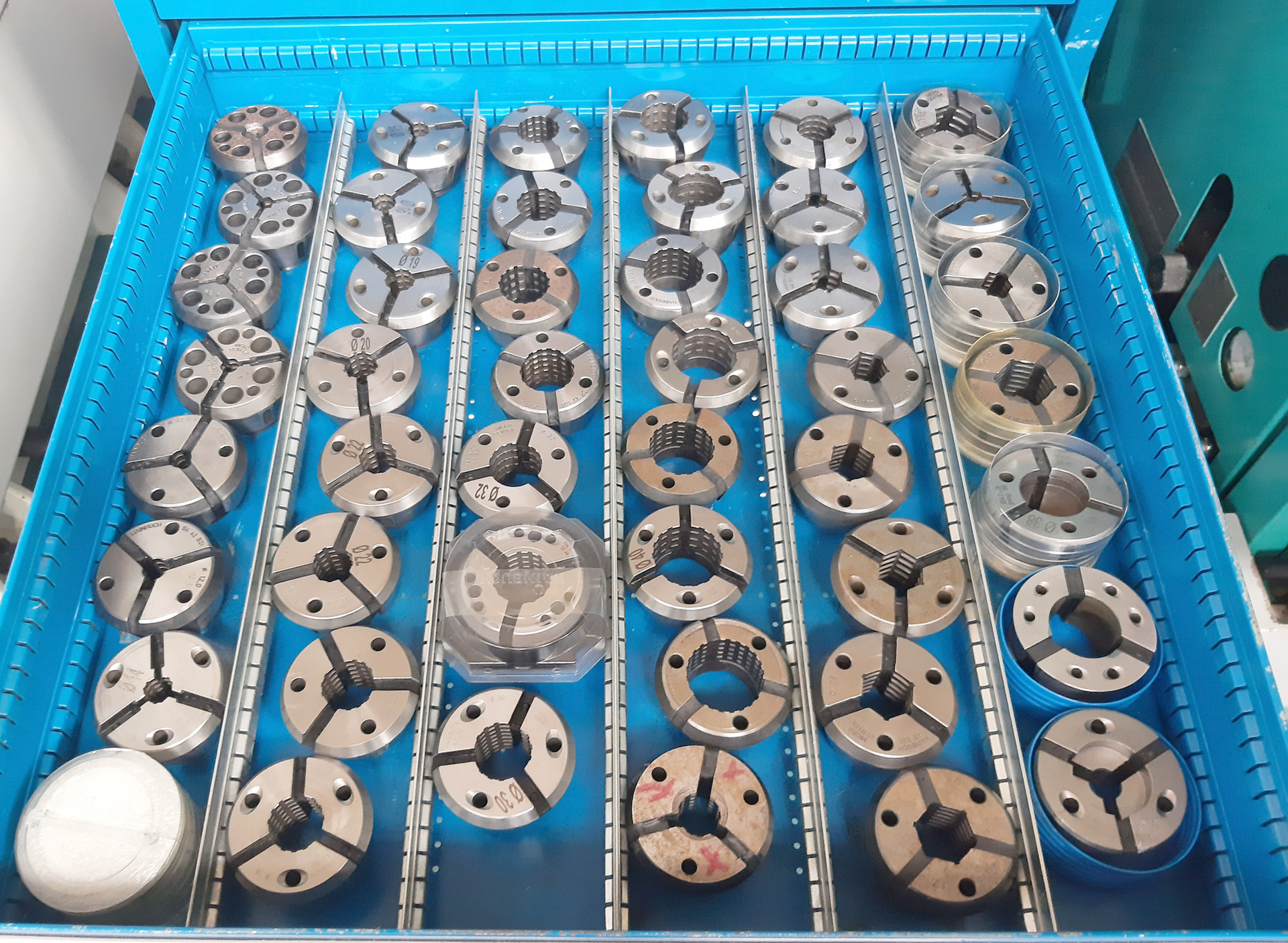

| Satz Spannzangen | |
| Beleuchtung | |

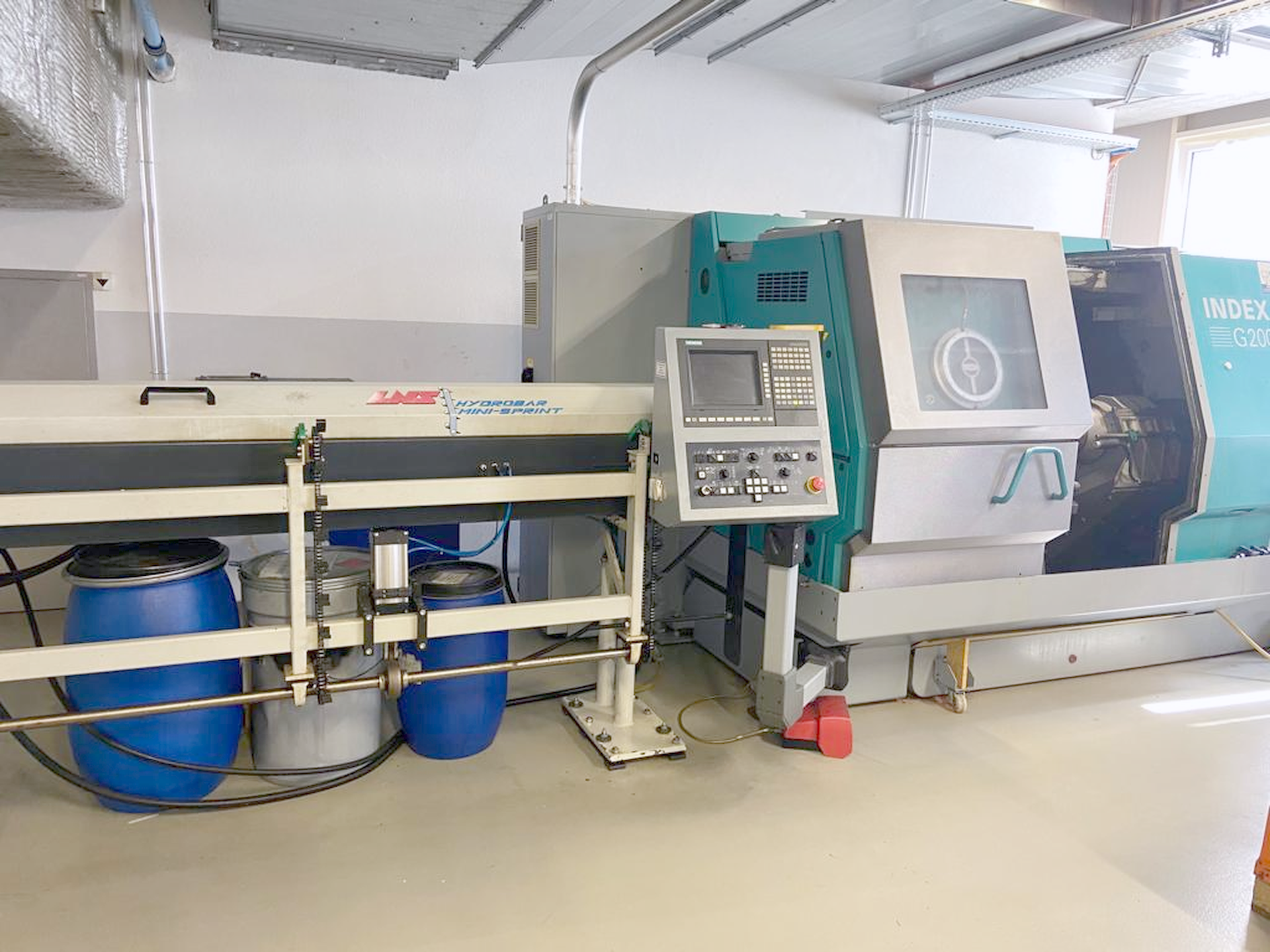

| Lademagazin | LNS |
| Typ | MINI-SPRINT S2-42 |
| Stangenlänge max. | 4000 mm |
| Werkzeugschrank | |
| Schnittstelle RS 232 | |
| Werkstückentferner | |

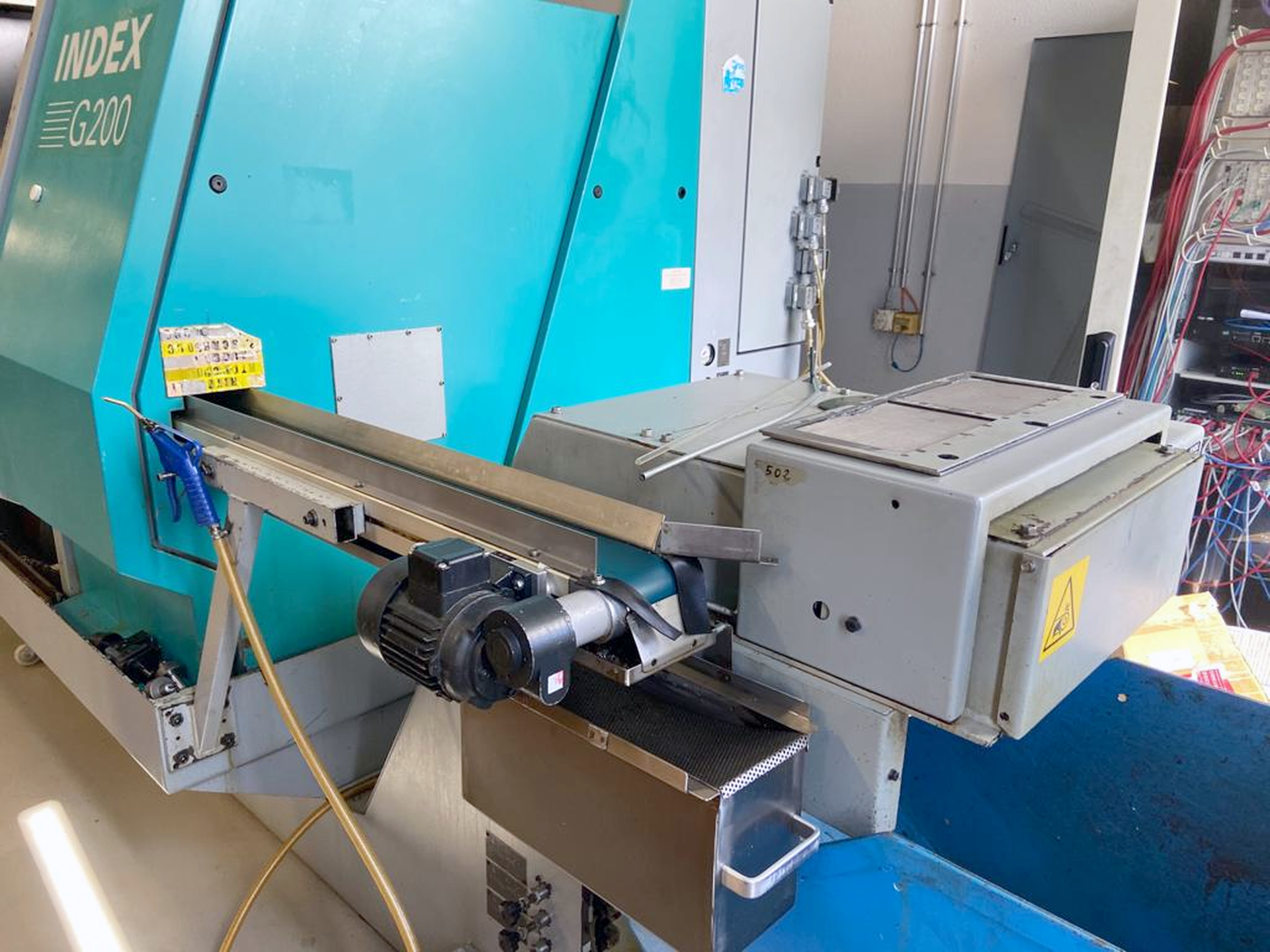

| Teiletransportband | |
| Späneförderer | |
| Fusspedal | |

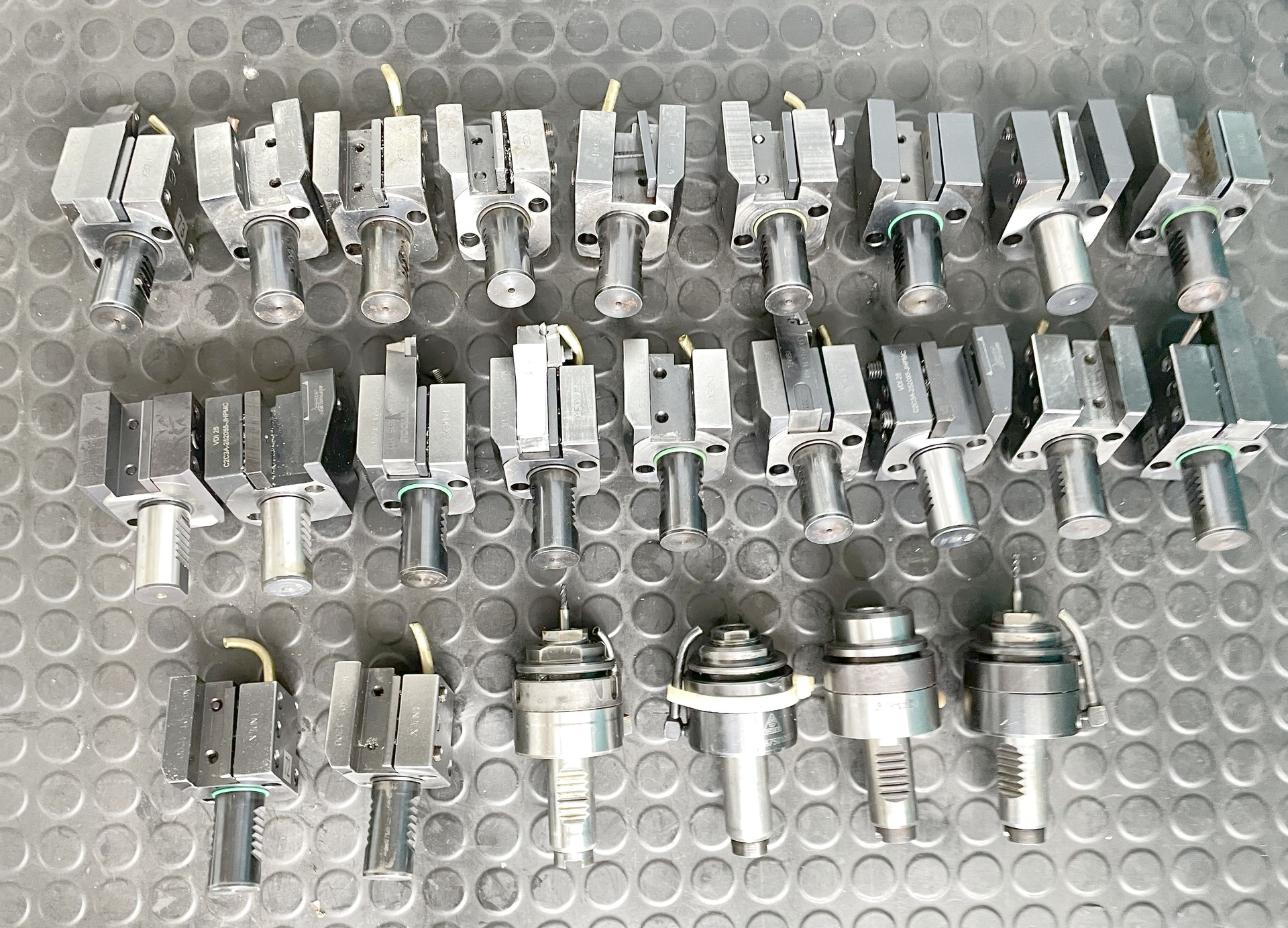

| Satz Stahlhalter | |

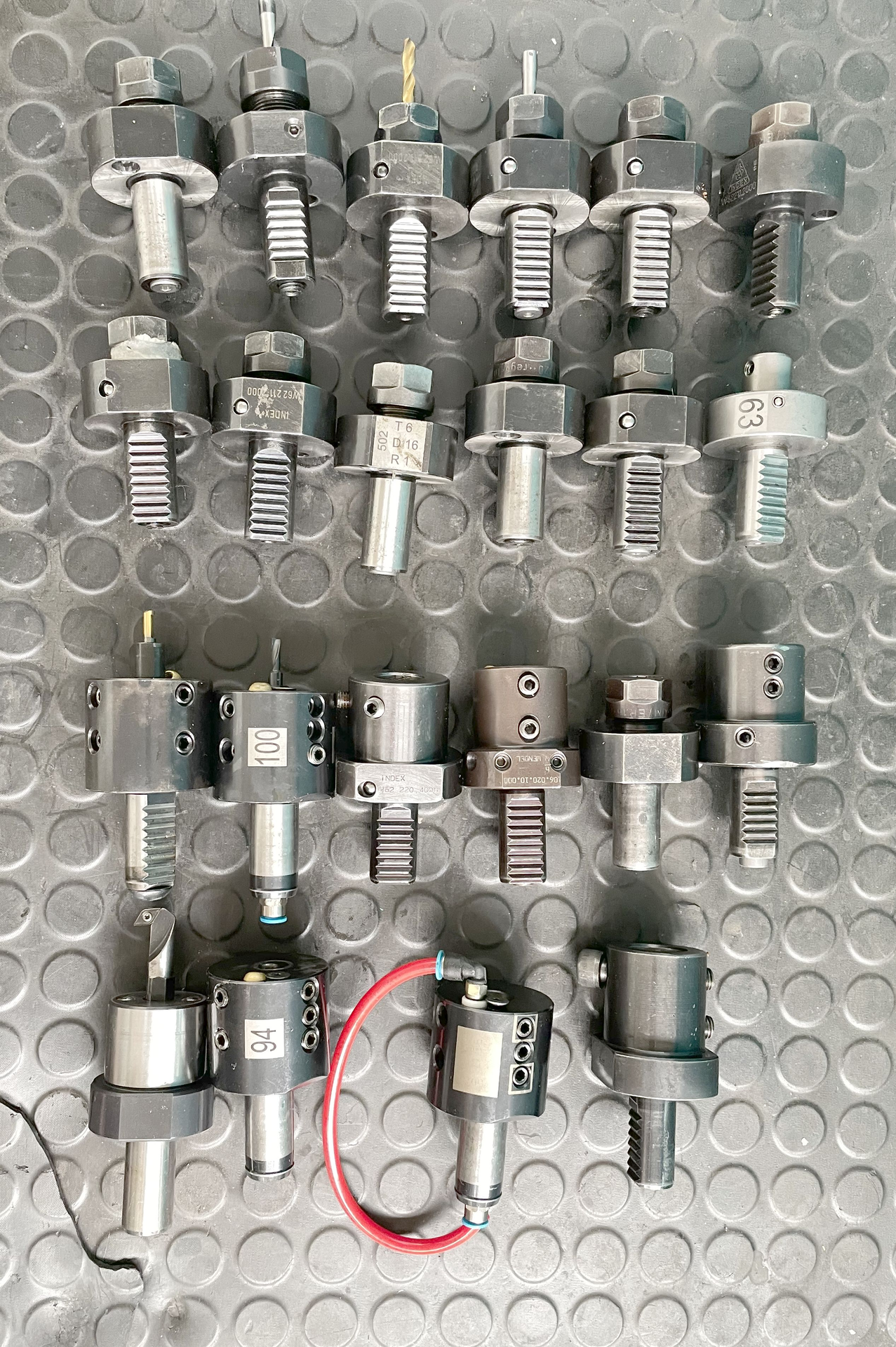

| Satz Werkzeughalter | |

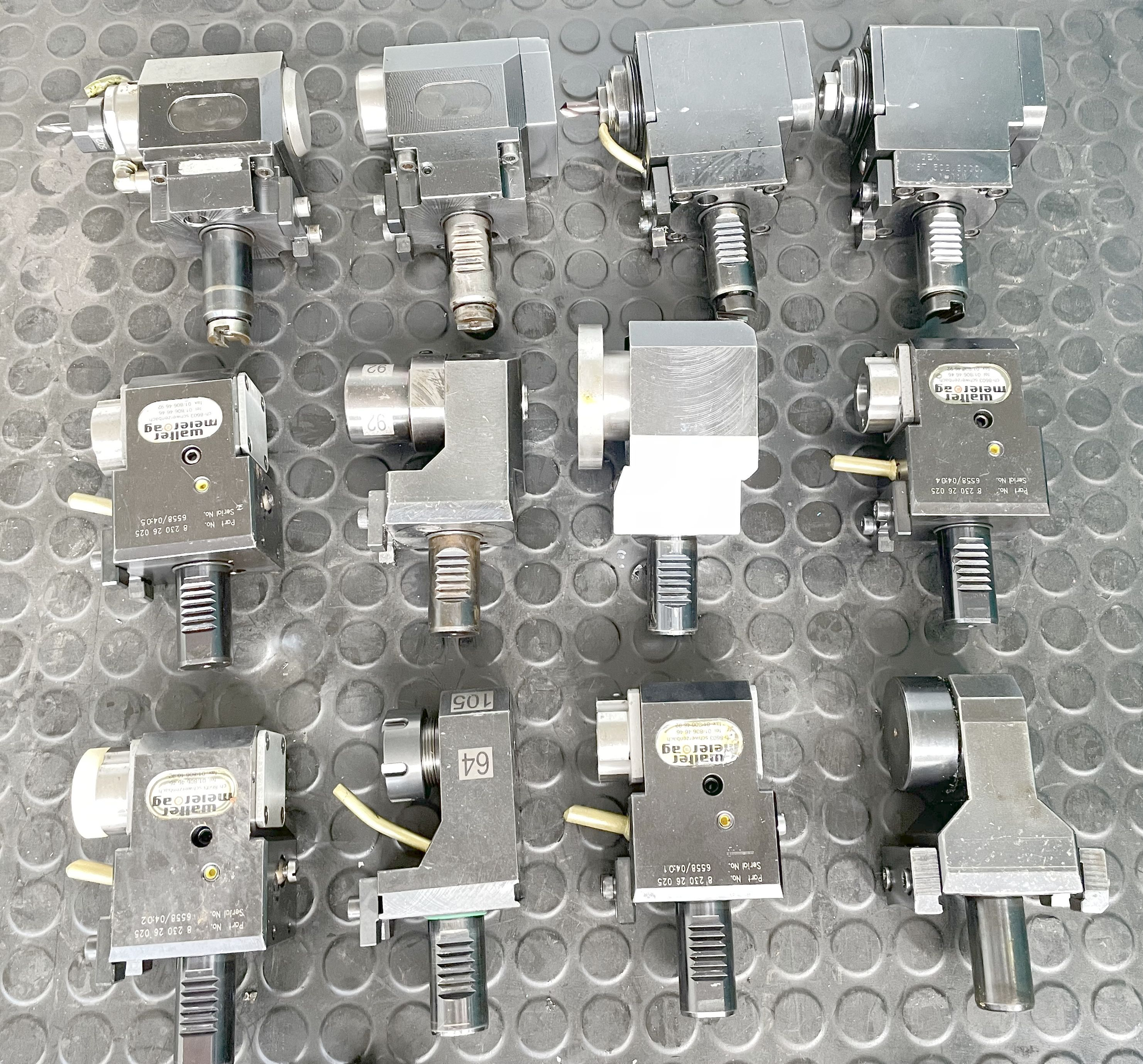

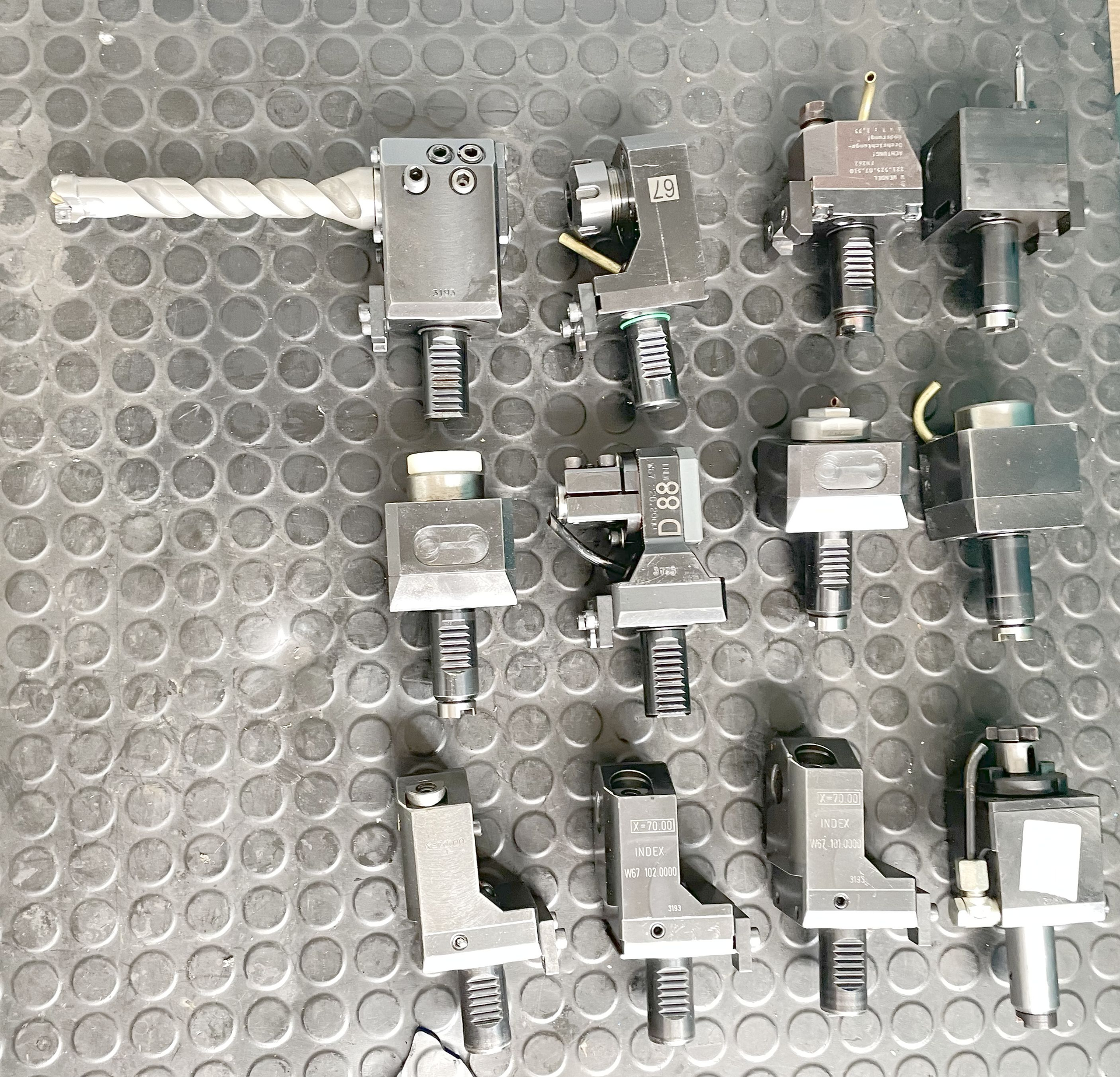

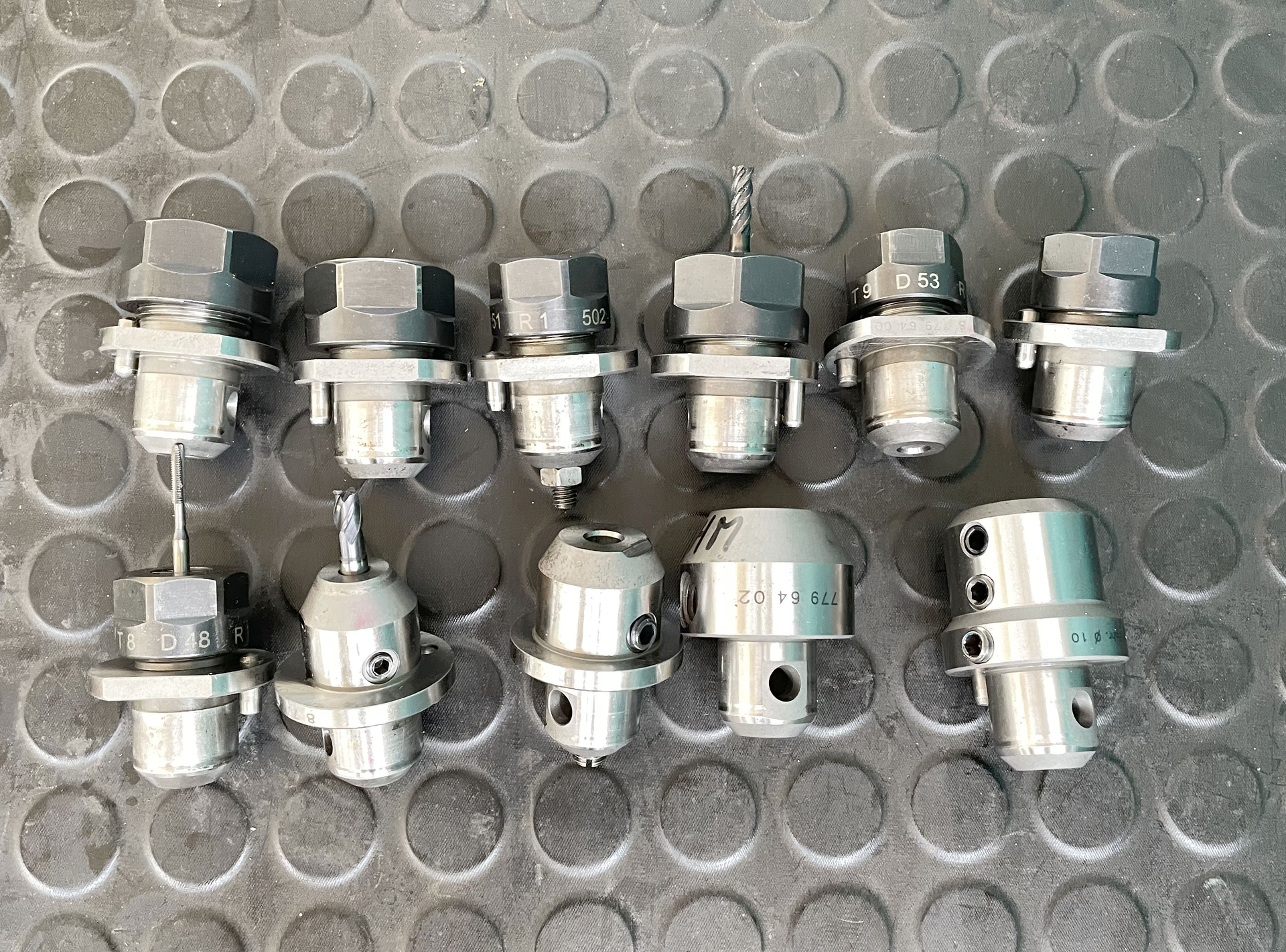

| Angetriebene Werkzeugaufnahmen | |
| Rotierendes Sichtfenster |
