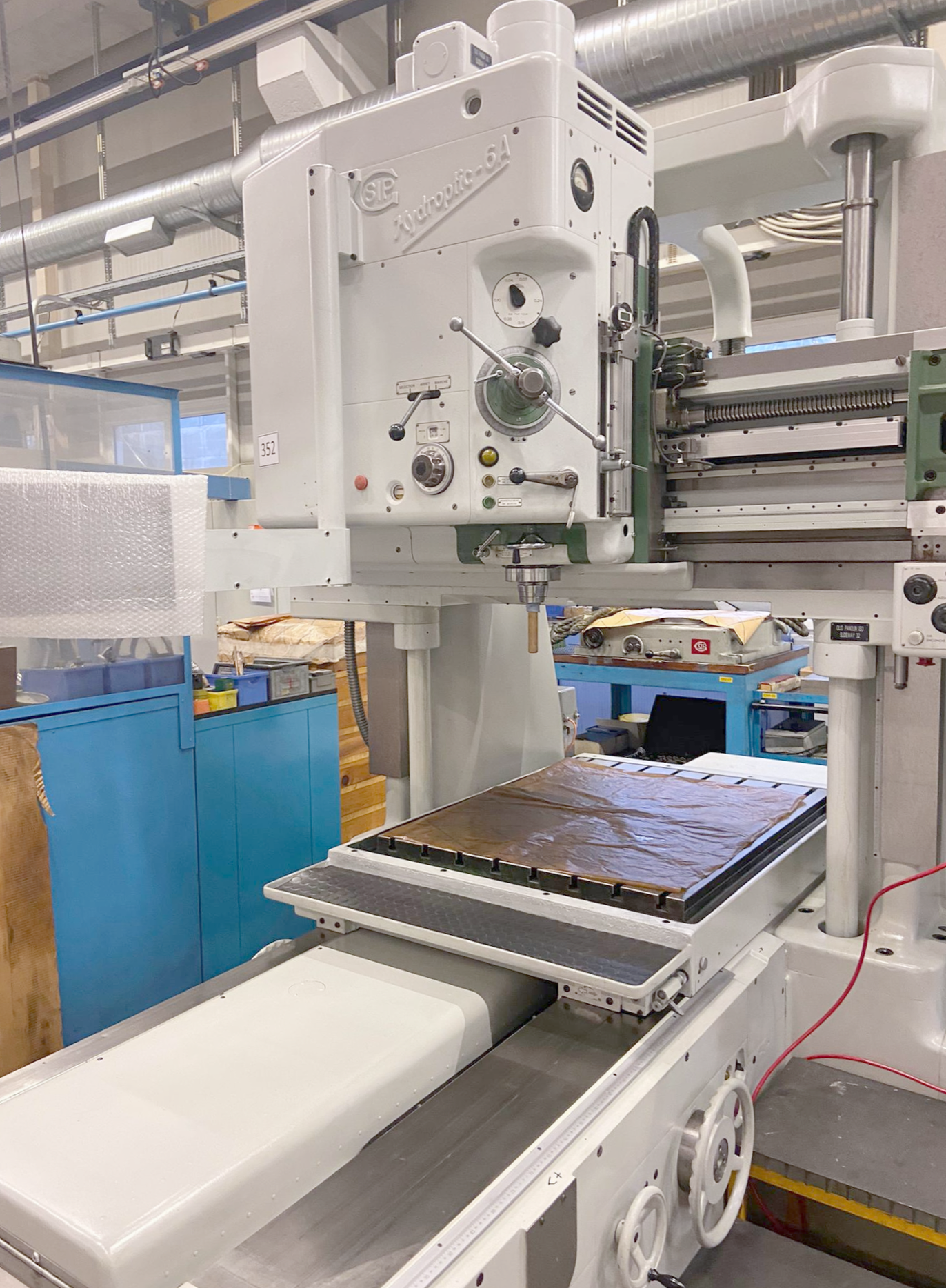

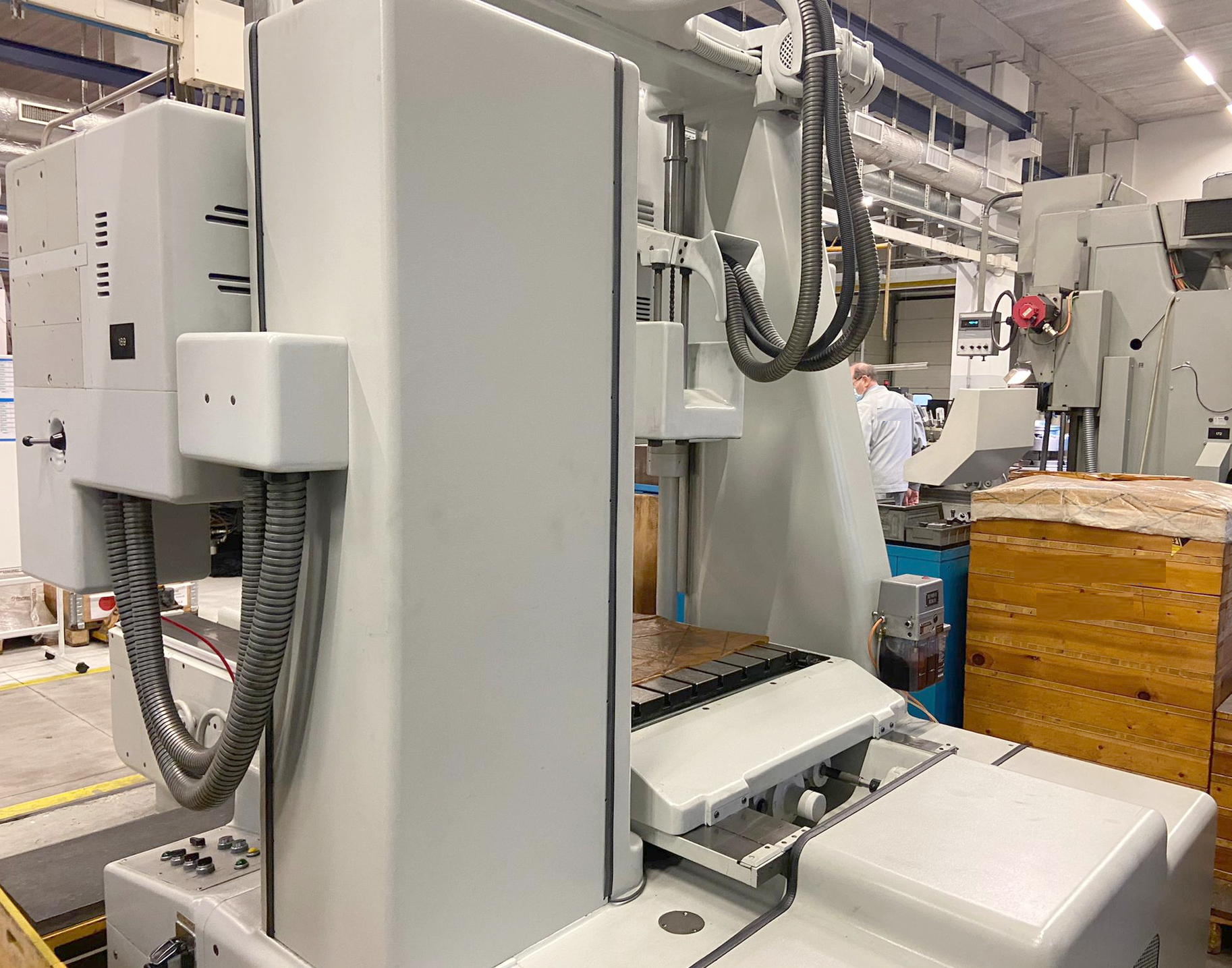

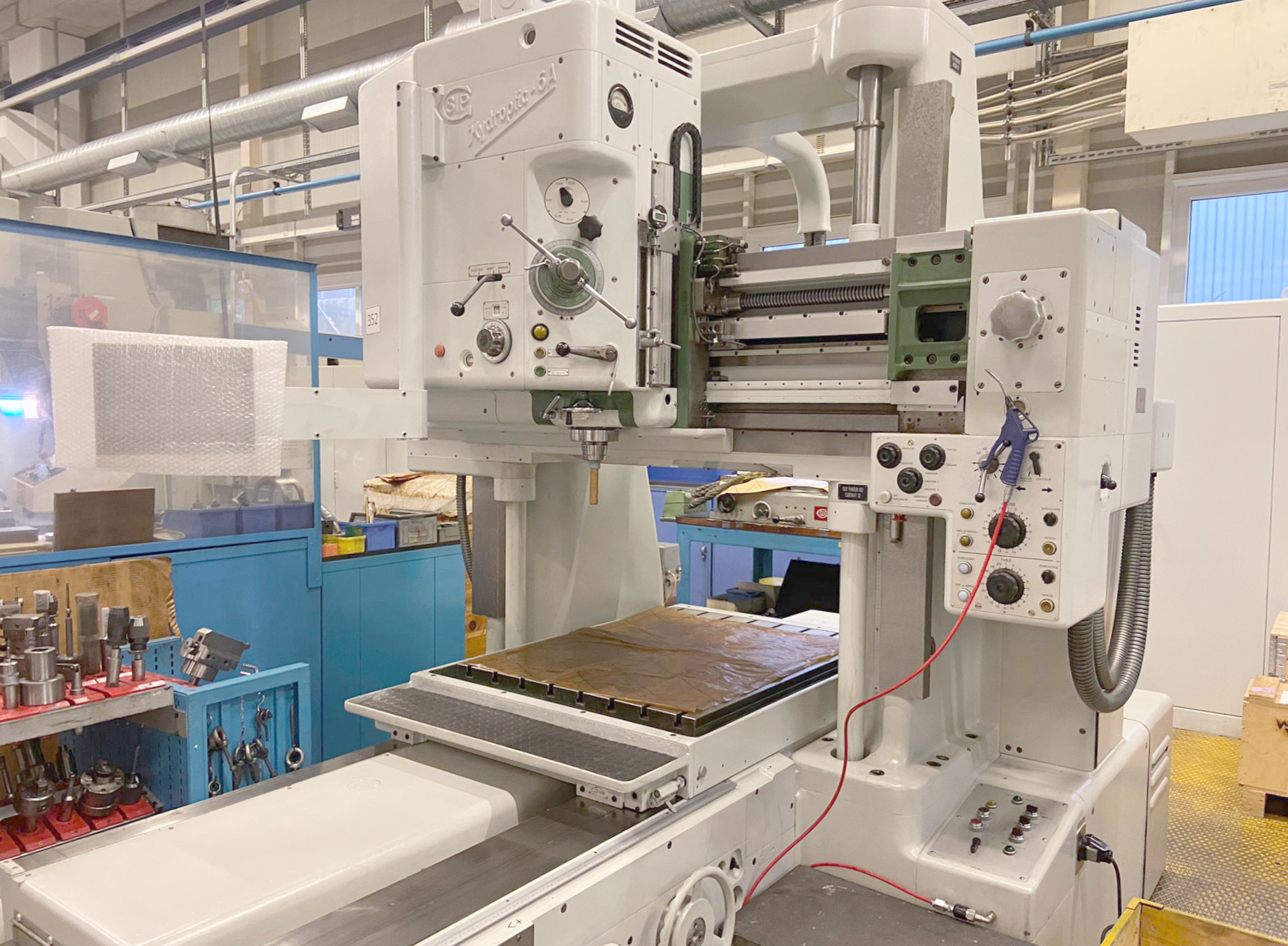

SIP HYDROPTIC 6A ist eine Koordinatenbohrmaschine (Jig boring machine) für hohe Präzision, Genauigkeit und Zuverlässigkeit. Kapazitäten: Tisch 1100×842 mm, Last 800 kg; Wege X1000 Y795 Z800; Bohren 55 mm; Ausbohr Ø300; Spindelhub 250 mm. Daten: 18 Stufen 40–2000 t/min; Vorschub bis 300 mm/min; Eilgang 2500 mm/min; 3×380V; Spindelmotor 4 CV; Gesamt 8 CV; Gewicht 7500 kg. Zubehör: Führungen neu geschabt, DRO HEIDENHAIN. Revidiert 2020. Ermöglicht enge Toleranzen; Branchen: Automotive, Luftfahrt, Uhren
| Tischlänge | 1100 mm |
| Tischbreite | 842 mm |
| Max. Werkstückgewicht auf dem Tisch | 800 kg |
| Längsweg (X-Achse) | 1000 mm |
| Querweg (Y-Achse) | 795 mm |
| Vertikalweg (Z-Achse) | 800 mm |
| Bohrleistung in Stahl | 55 mm |
| Spindelaufnahme: MK | 4 |
| Hub der Bohrspindel (Z-Achse) | 250 mm |
| Ausbohr-Durchmesser max. | 300 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 18 |
| von | 40 t/min |
| bis | 2000 t/min |
| Vorschübe: | |
| Tisch: | |
| Stufenlos | |
| bis | 300 mm/min |
| Bohrspindelschlitten: | |
| Anzahl (Stufen) | 6 |
| von | mm/t |
| bis | mm/t |
| Eilgang: | |
| Tisch: längs | 2500 mm/min |
| Quer von | 2500 mm/min |
| Durchgang zwischen den Ständern | 1100 mm |
| Durchgang zwischen Spindel | |
| und Tisch | 900 mm |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 4 CV |
| Gesamtleistungsbedarf | 8 CV |
| Maschinengewicht ca. | 7500 kg |
| Abmessungen Maschine: | |
| Länge | 3220 mm |
| Breite | 2335 mm |
| Höhe | 3205 mm |
| Diverses Zubehör: | |

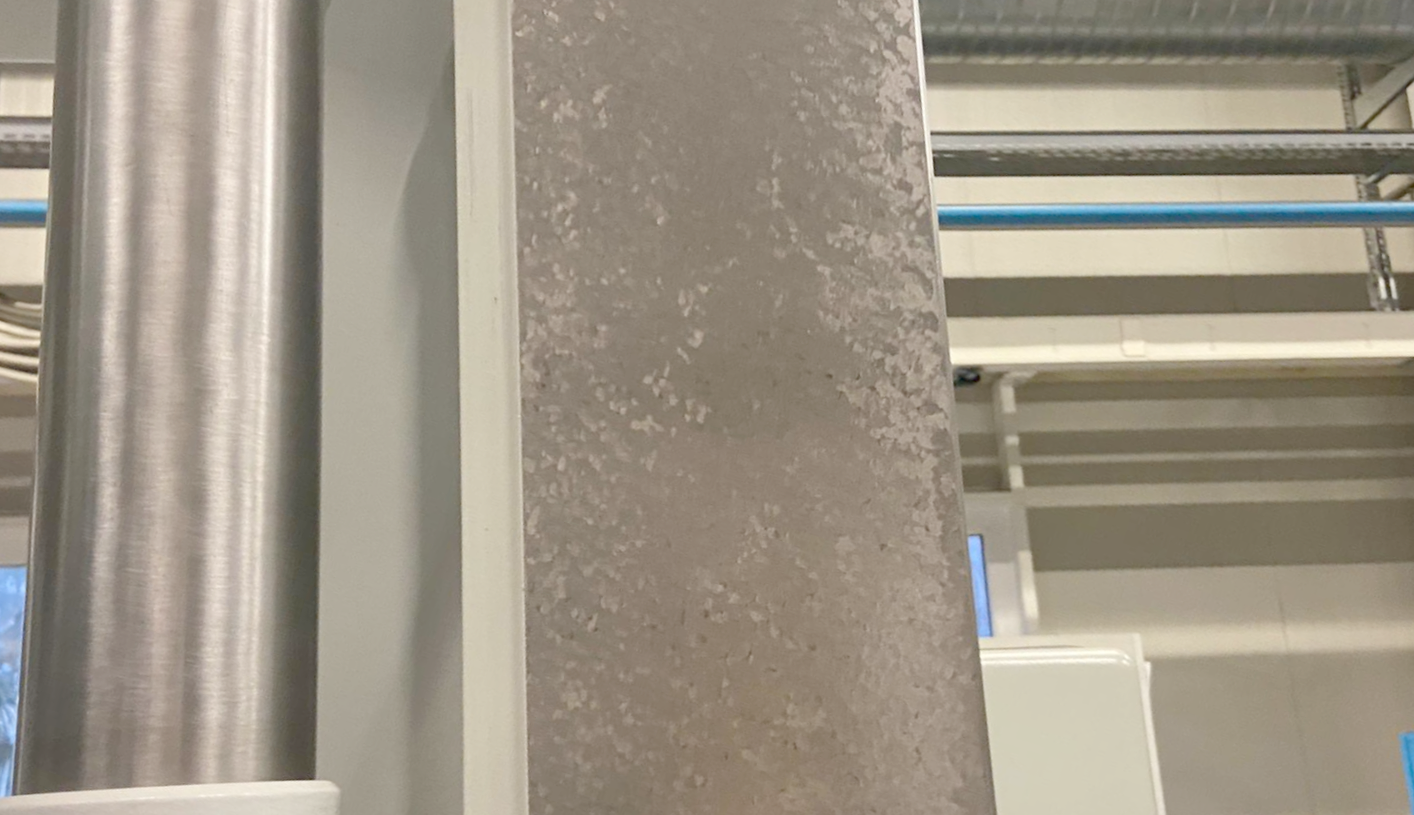

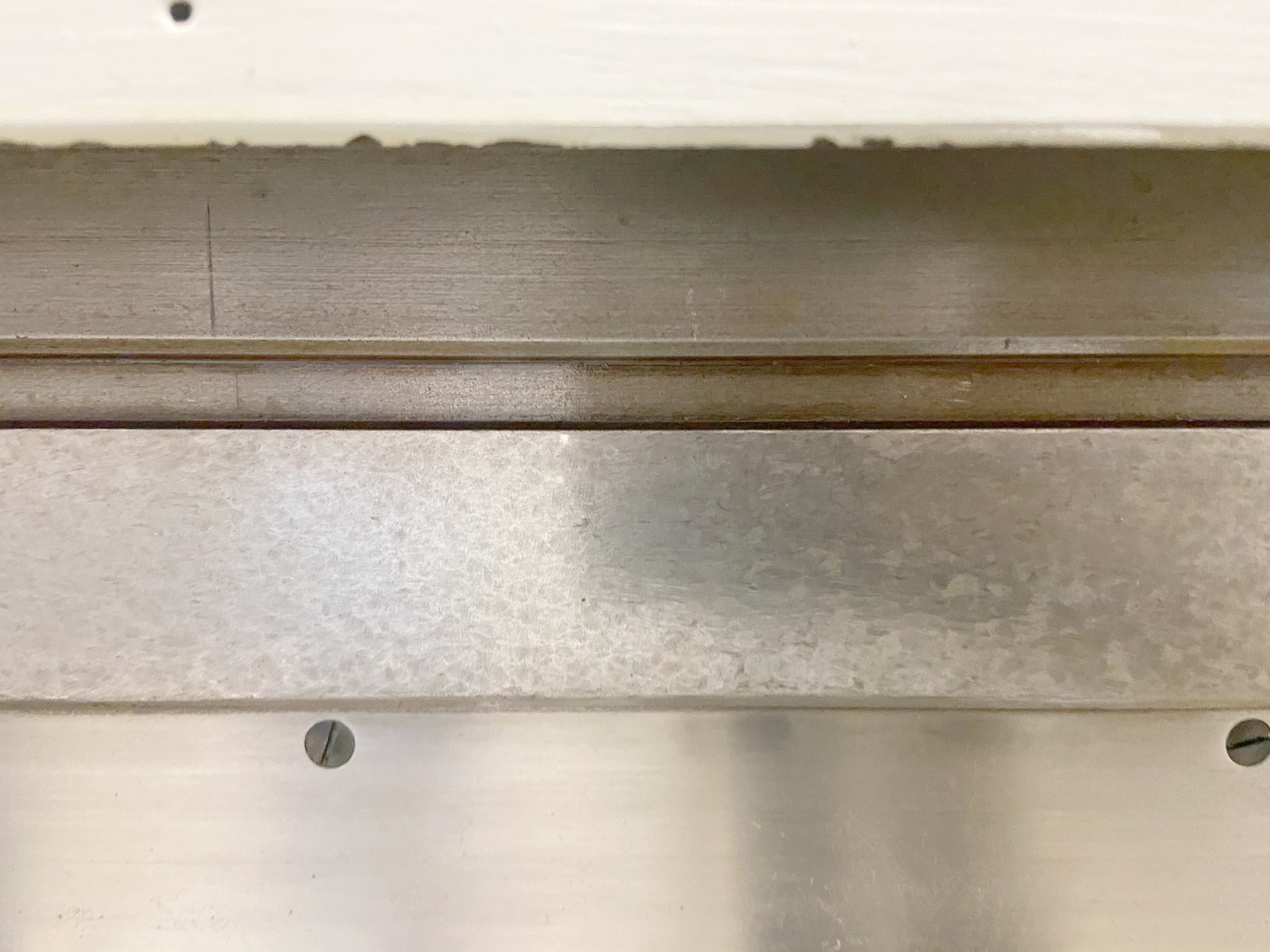

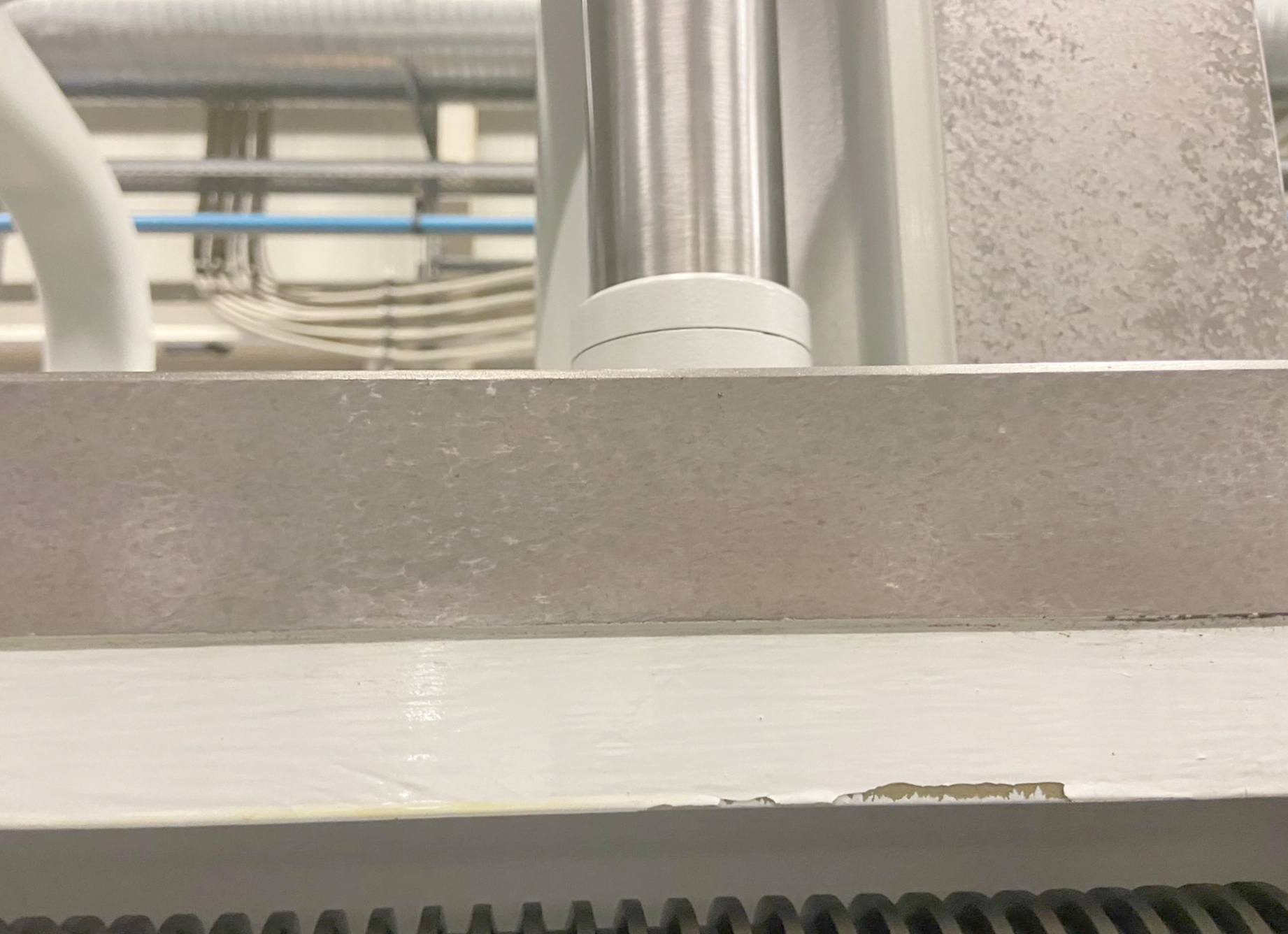

| Führungen neu geschabt | |
| Digitalanzeige Anzahl Achsen: | |
| Fabrikat | HEIDENHAIN |

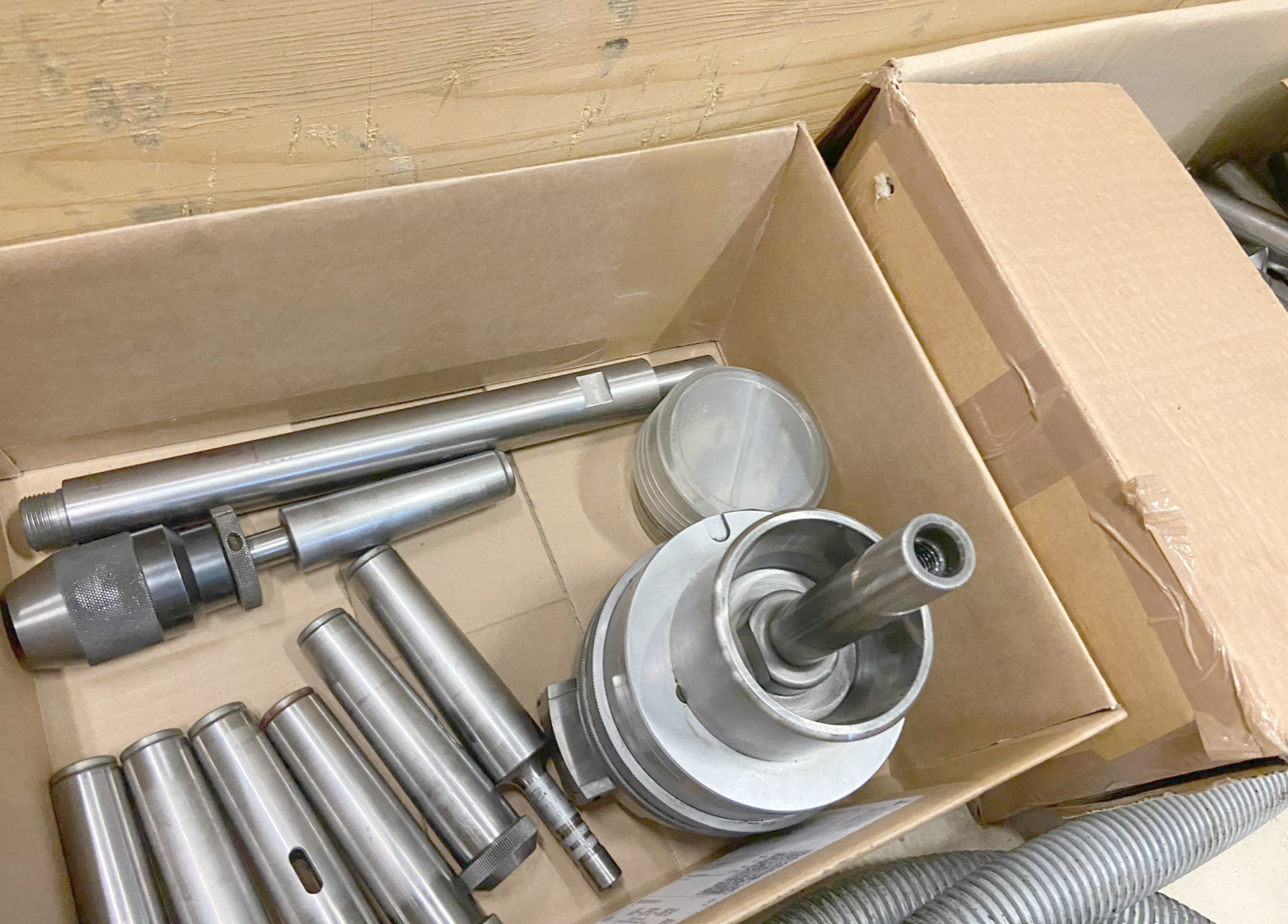

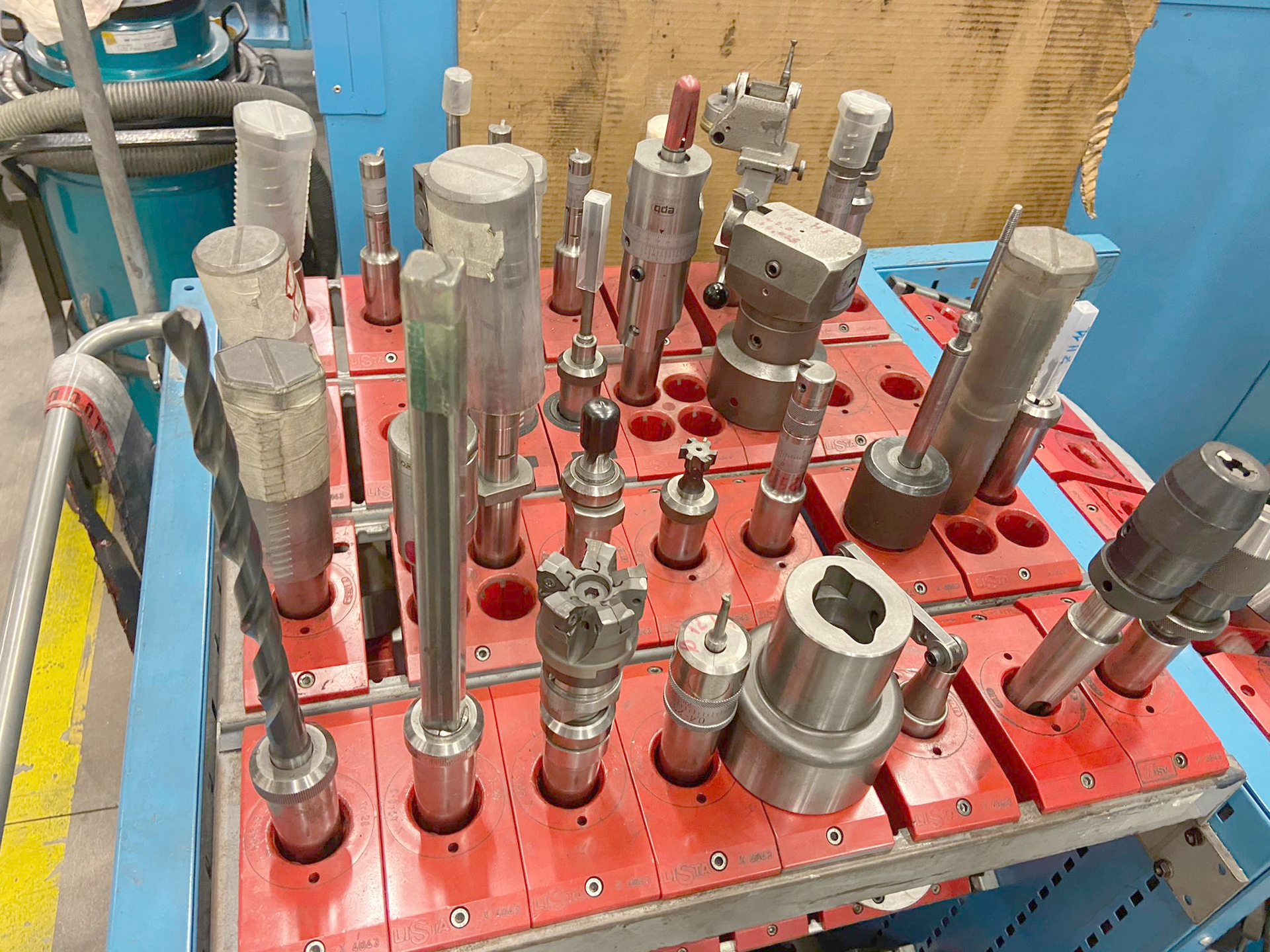

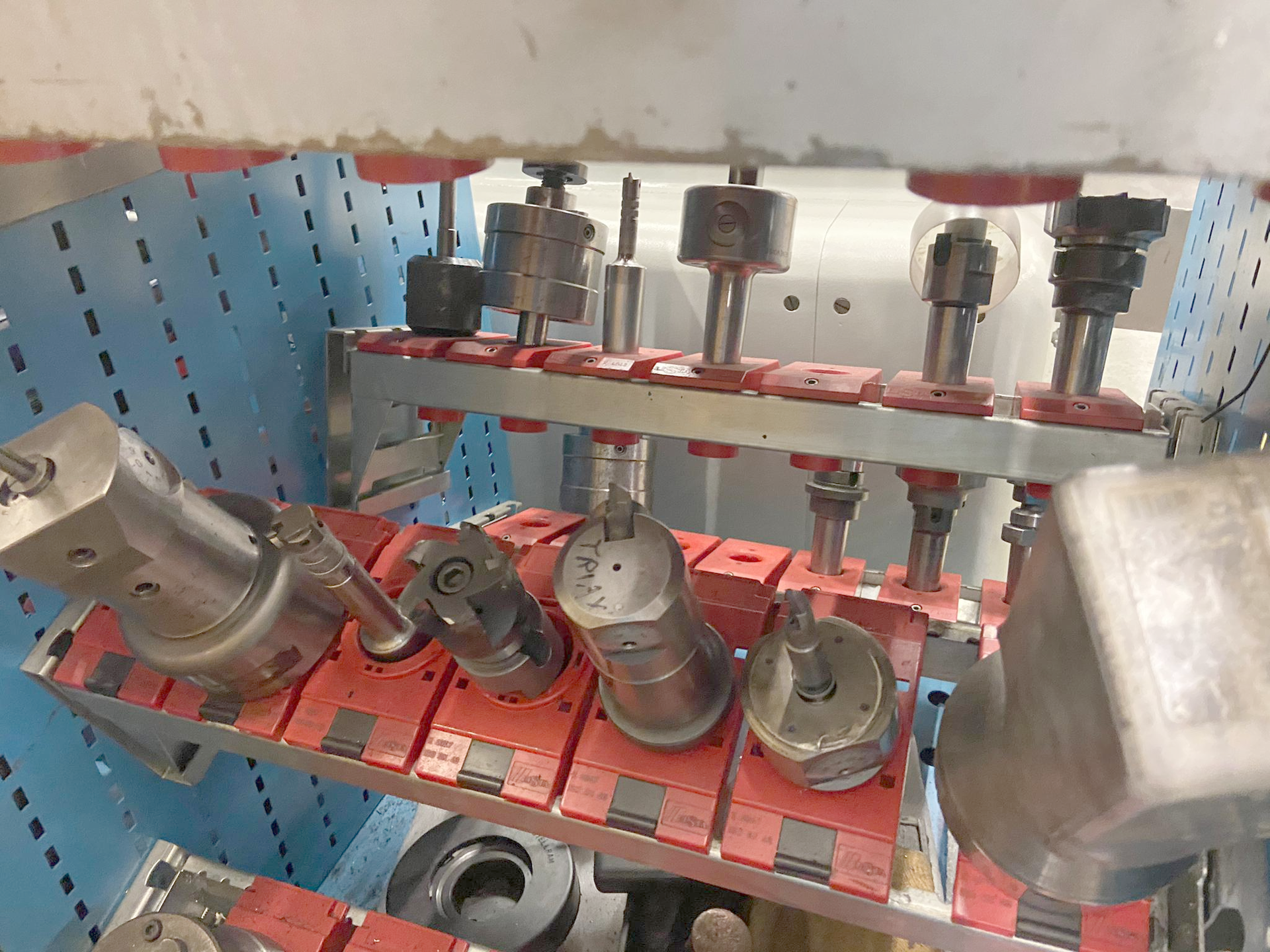

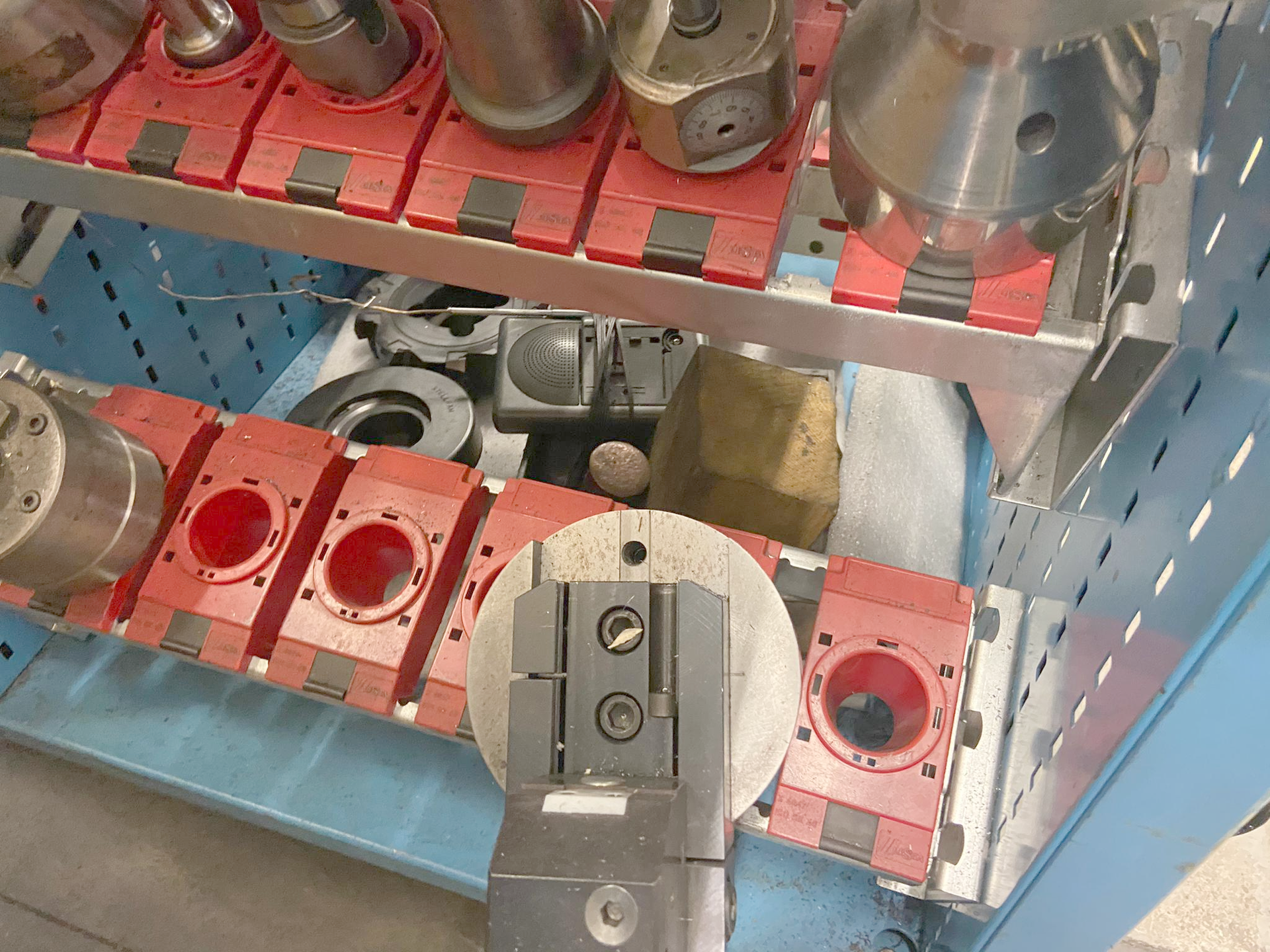

| Satz Ausdrehköpfe | |
| Zentriereinrichtung | |

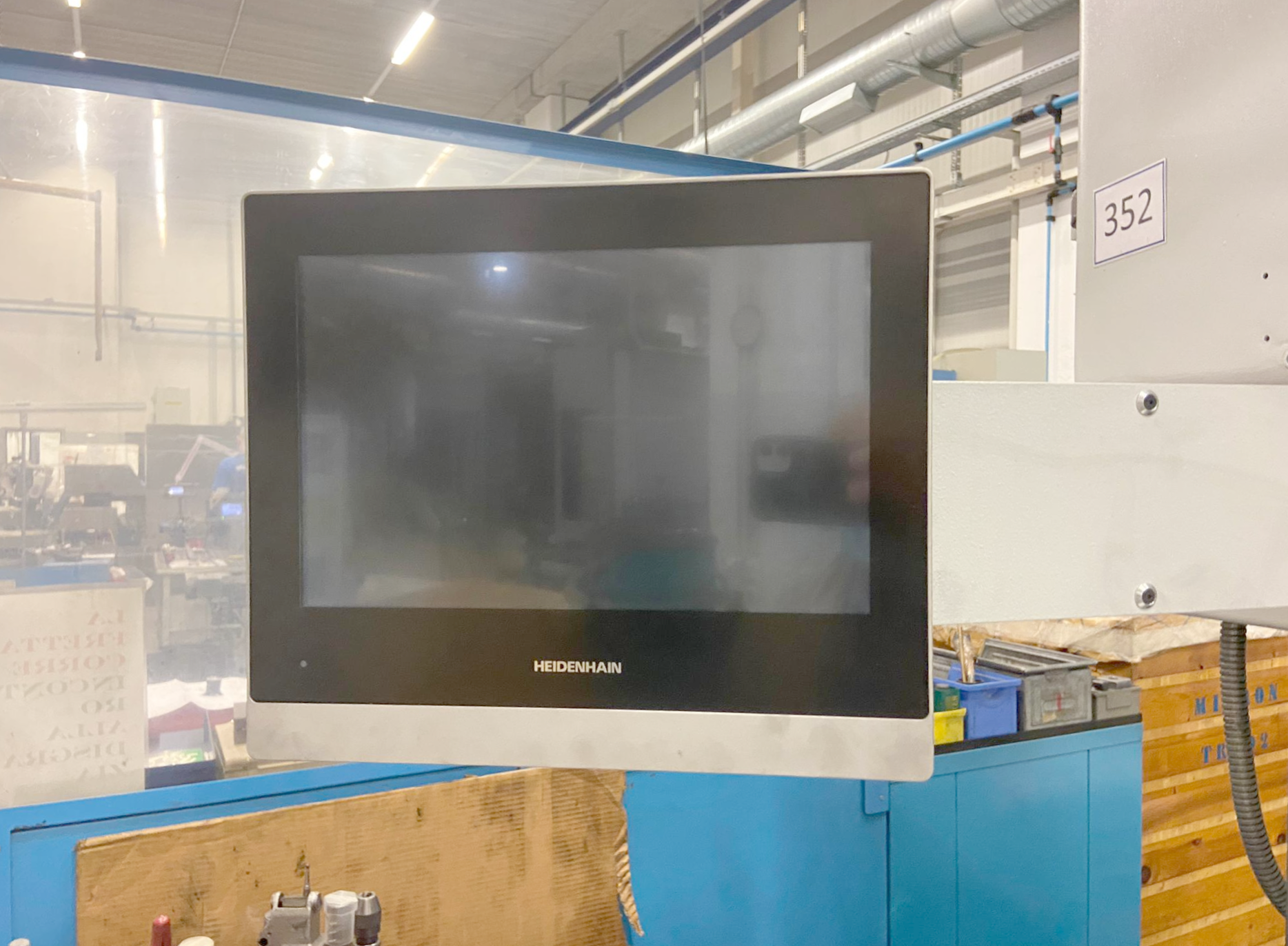

| Bildschirm | |
| Bemerkungen: | |
| Maschine revidiert | 2020 |
