021405 - BENZINGER TNI-B6
Typ: TNI-B6
Hersteller: BENZINGER
Untergruppe: CNC Drehmaschine
Steuerung: SIEMENS 840 D
Jahr: 2001
Lager: 021405

Special Price

CHF 25 000

Sonderangebote werden wie gesehen verkauft, ohne Garantie auf Funktionstüchtigkeit und ohne unsere Überprüfung.

Technisches Datenblatt herunterladen (PDF)
BENZINGER TNI-B6 ist eine CNC-Drehmaschine hoher Präzision, für hohe Genauigkeit und Zuverlässigkeit. 7 Achsen, 2 Spindeln, 2 Revolver; Spindelbohrung 32 mm; Verfahrwege X1 180/X2 195/Z1 340/Z2 440 mm; Y 70 mm. Revolver 16/12 Positionen mit angetriebenen Werkzeugen (6 kW). Spindeldrehzahlen bis 6000 rpm (stufenlos bis 8000); Gegenspindel 8000 rpm, 12 kW; Spindelmotor 7–9 kW. Versorgung 3×400 V 50 Hz; Druckluft 6 bar; Leistung 25 kVA (20 kW); Gewicht ~4100 kg; Abmessungen 2350×1770×1925 mm. Zubehör: Kühlmittelbehälter 160 l, LNS EXPRESS 332 S2 Stangenlader (bis 3000 mm), Späneförderer, Fußpedal, Schaltschrank-Klimatisierung, Löschsystem, Zustandsleuchte. Erzielt enge Toleranzen; Branchen: Automotive, Uhrmacherei, Werkzeugmaschinenbau, Luftfahrt, Medizin.

Anzahl Achsen total 7
Anzahl Spindeln 2
Anzahl Revolver 2
Spindelnase DIN 55026 A4
Spindelbohrung 32 mm

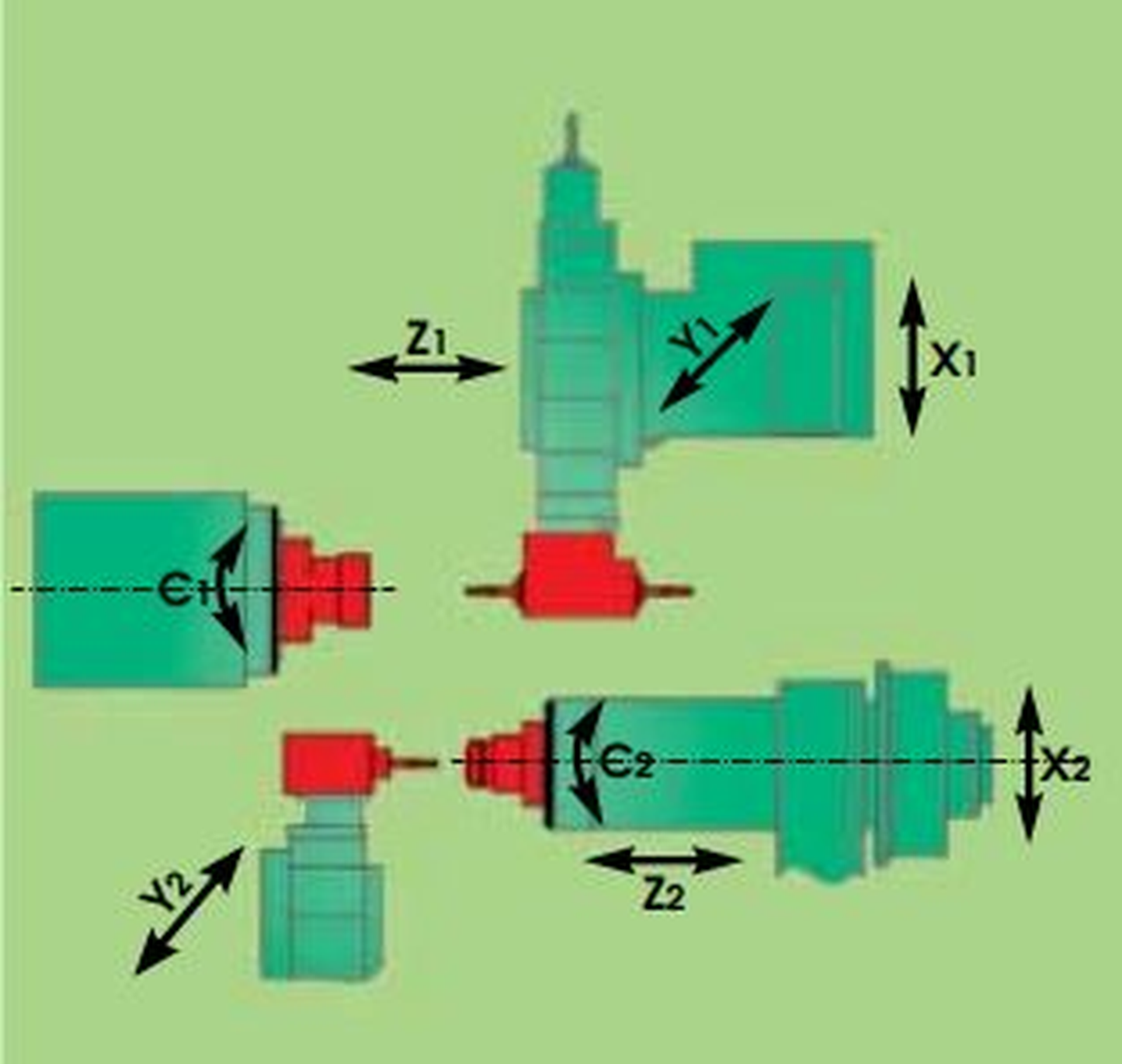

Verfahrwege:
   X1 180 mm
   X2 195 mm
   Z1 340 mm
   Z2 440 mm
   Y1 +40/-40 mm
   Y2 +40/-25 mm
   Y-Achse 70 (-30/+40) mm
Revolverschlitten: Anzahl 2
   Anzahl Positionen Revolver 1 16
   Anzahl Positionen Revolver 2 12
   Angetriebene Werkzeuge Revolver 1 16
   Angetriebene Werkzeuge Revolver 2 12
   Drehzahlen 6000 t/min
   Leistung drehende Werkzeuge 6 kW
   Werkzeugaufnahme: VDI 25 DIN 69880
Hauptspindel:
   C-Achse
   Spindeldrehzahlen:
   Stufenlos
   bis 8000 t/min
Gegenspindel (mobil):
   Drehzahl max. 8000 t/min
   Leistung der Gegenspindel 12 kW
Spindelmotor 7 - 9 kW
Anschluss an Druckluft 6 bar
Anschluss 50 Hz 3x 400 Volt
Gesamtleistungsbedarf 25 kVA
Gesamtleistungsbedarf 20 kW
Maschinengewicht ca. 4100 kg
Abmessungen Maschine:
   Länge 2350 mm
   Breite 1770 mm
   Höhe 1925 mm
Diverses Zubehör:
Beleuchtung
Kühlmitteleinrichtung 160 l
Lademagazin LNS
   Typ EXPRESS 332 S2
   Stangenlänge max. 3000 mm
Späneförderer
Entladeeinrichtung
Fusspedal
Schaltschrank Klimagerät
Feuerlöschanlage (ohne Flasche)
Zustandsleuchte
