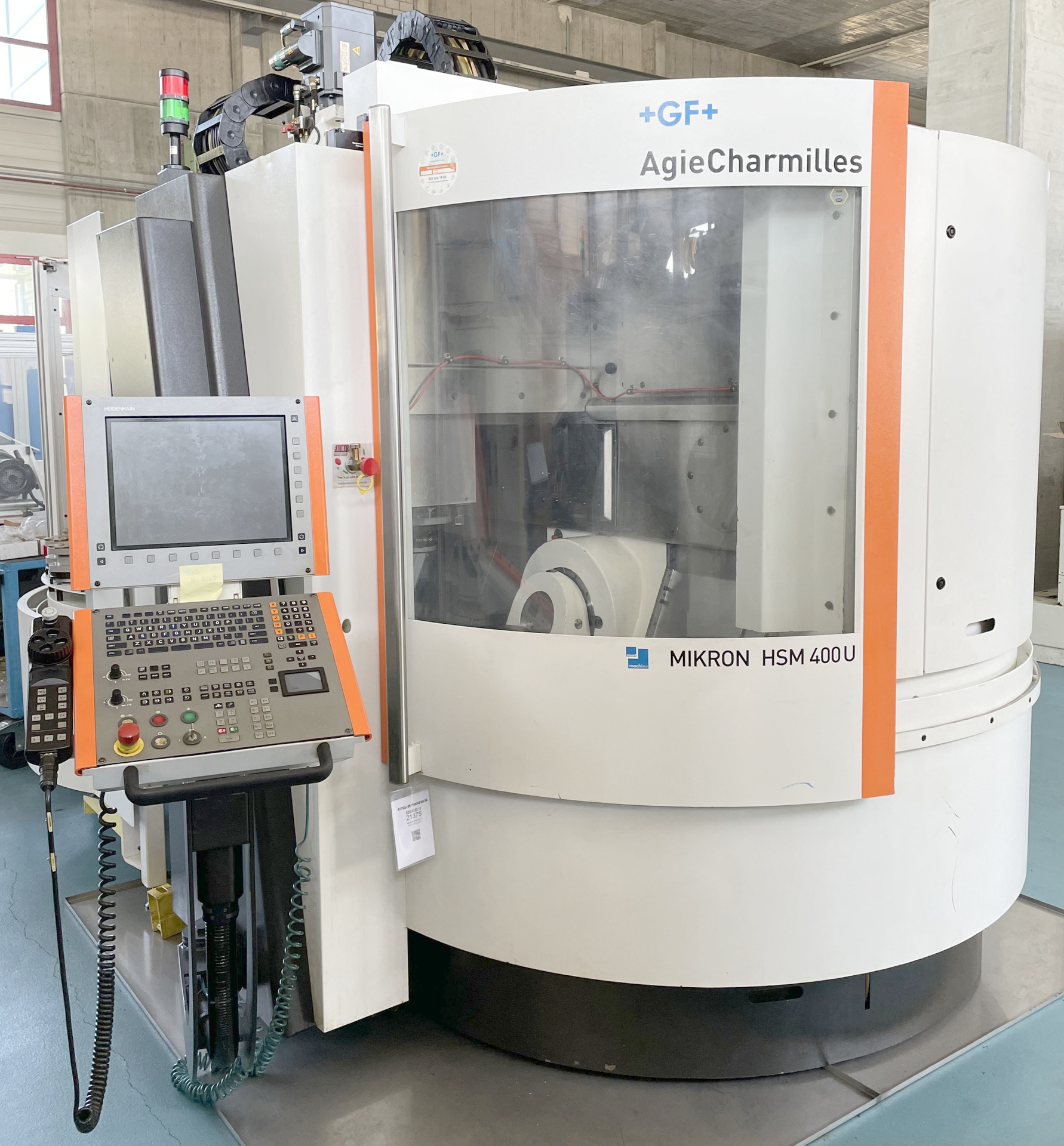

MIKRON HSM 400 U
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

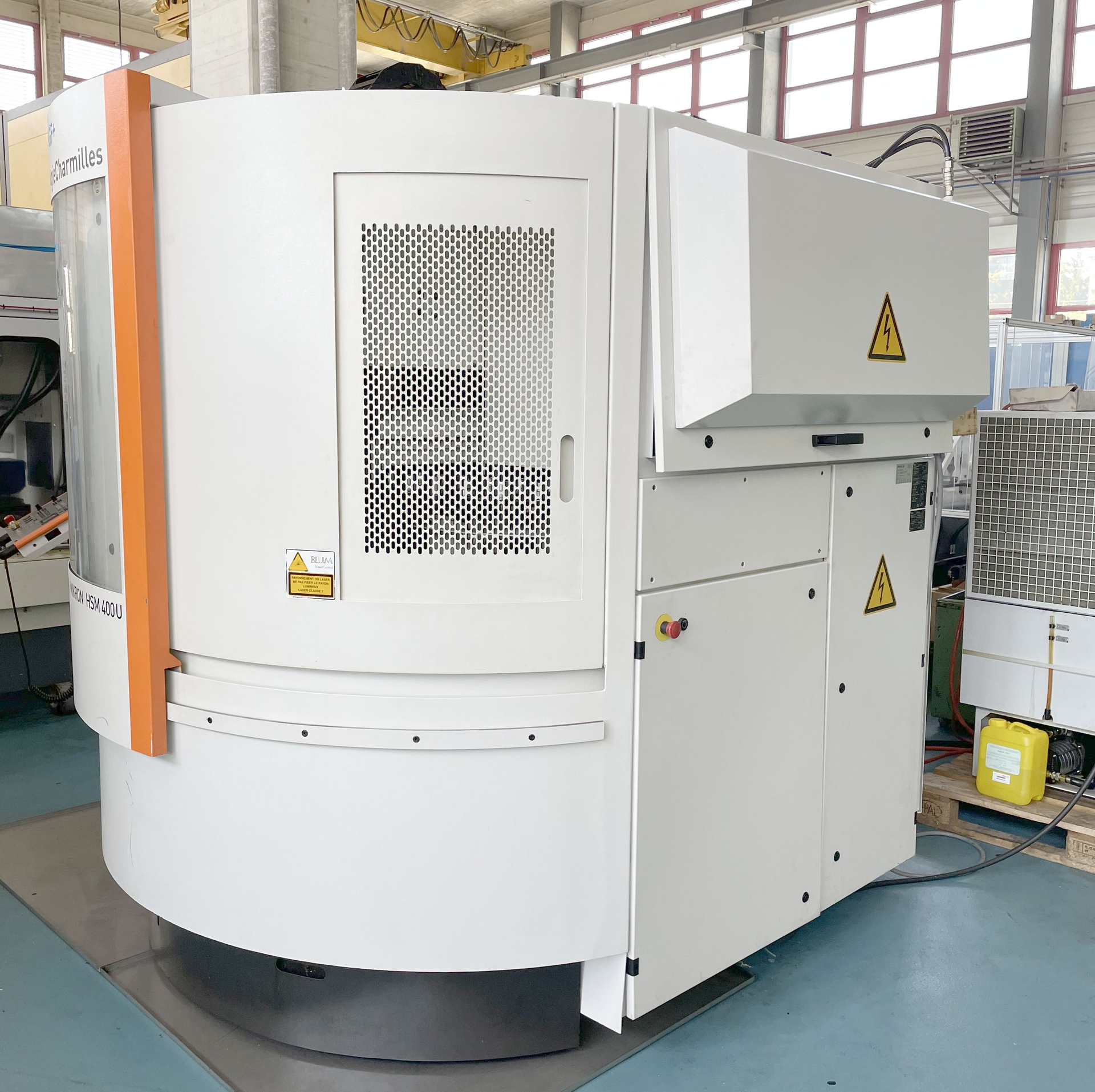

MIKRON HSM 400 U ist ein 5‑Achsen‑Bearbeitungszentrum für hochpräzise Bearbeitung mit hoher Genauigkeit und Zuverlässigkeit. Verfahrwege X400/Y240/Z350 mm; Rundtisch Ø250 mm (25 kg); B ±110°, C 360°. Spindel HSK‑E40 100–42000 t/min, 12/10 kW; Vorschub 1–40 m/min; Eilgang 42 m/min; Gesamtleistung 15 kW; Druckluft 6 bar; Gewicht 5500 kg; Abmessungen 2900×2400×2700 mm. EROWA ITS 148 (20 Pal.), Werkzeugwechsler 68 Pos., Kühlmittel 150 l, Kühler BURN, Infrarottaster m&h, Laser‑Werkzeugkontrolle, Zentralschmierung. Erreicht enge Toleranzen; Branchen: Automotive, Luftfahrt, Uhren, Medizintechnik, Werkzeugbau.
| Einschaltzeit | 72311 Heures |
| Betriebszeit | 57489 Heures |
| Arbeitszeit | 56279 Heures |
| Spindellaufzeit | 24040 Heures |
| Anzahl Achsen simultan | 5 |

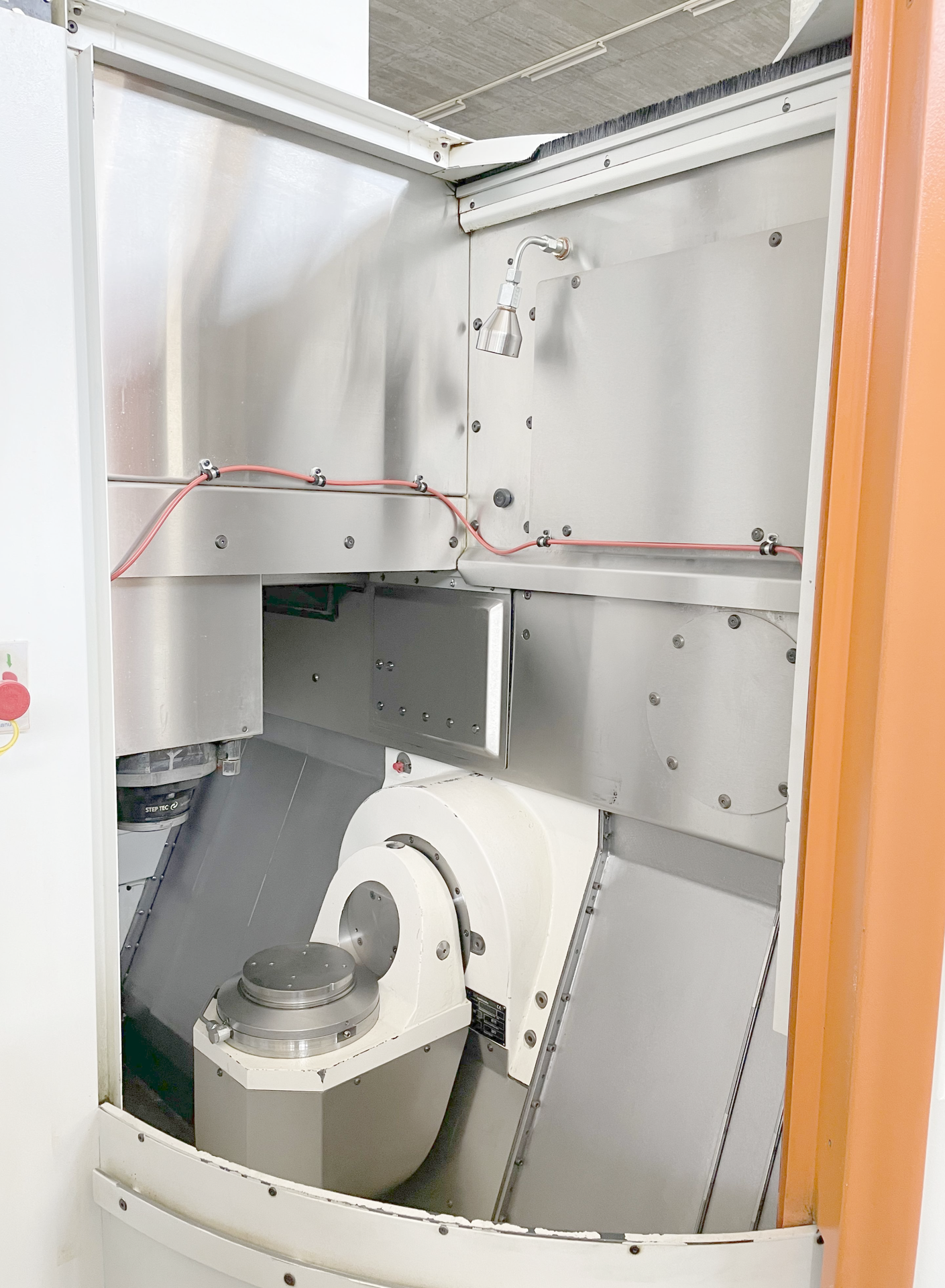

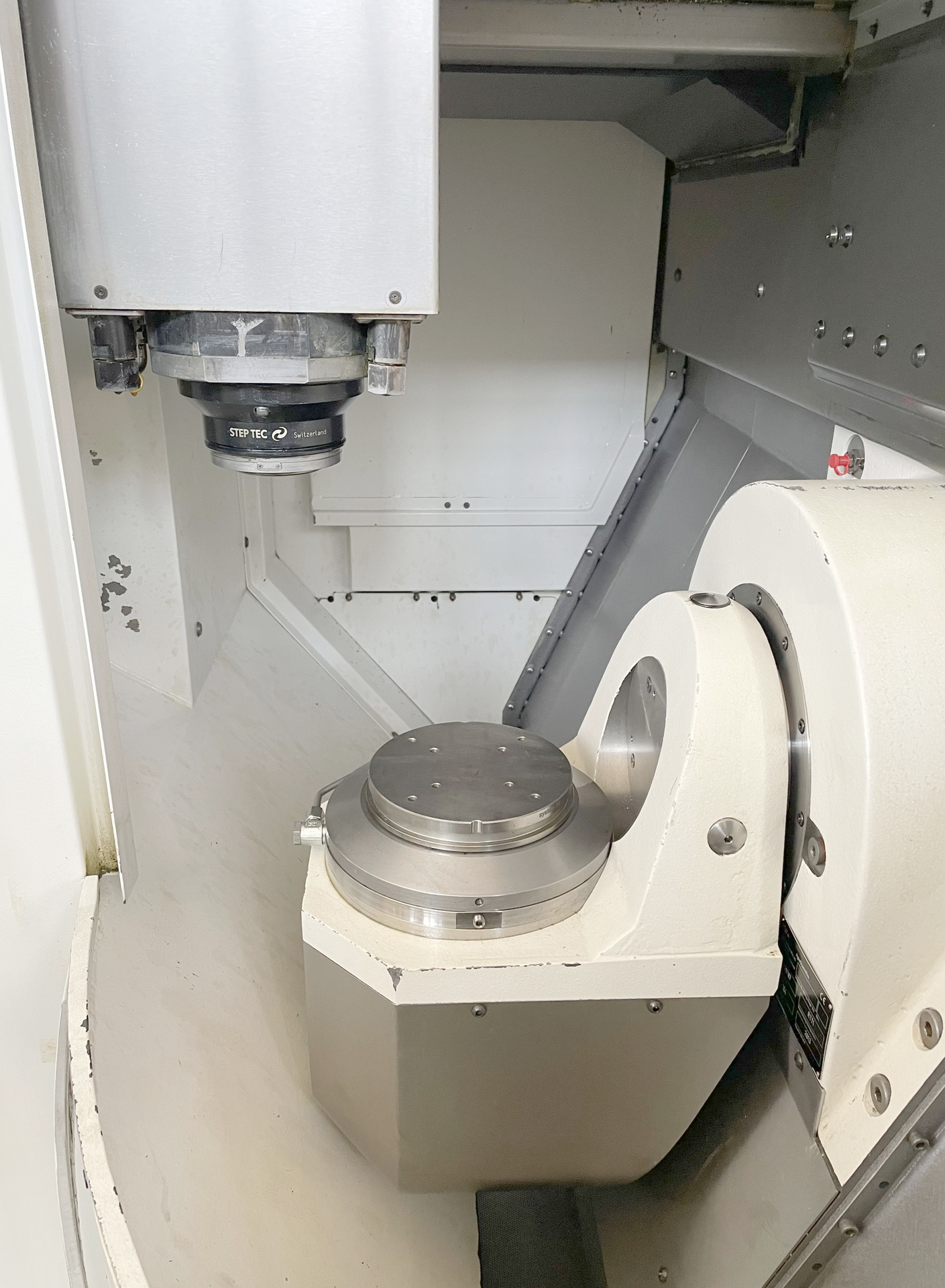

| Rundtisch: Durchmesser | 250 mm |
| Anzahl Spindeln | 1 |
| Max. Werkstückgewicht auf dem Tisch | 25 kg |
| Längsweg (X-Achse) | 400 mm |
| Querweg (Y-Achse) | 240 mm |
| Vertikalweg (Z-Achse) | 350 mm |
| B-Achse Schwenkbereich | +/-110 ° |
| C-Achse | 360 ° |
| Tischdrehzahl | 250 t/min |
| Klemmmoment C-Achse | 500 Nm |
| Maximales Drehmoment | 217 Nm |

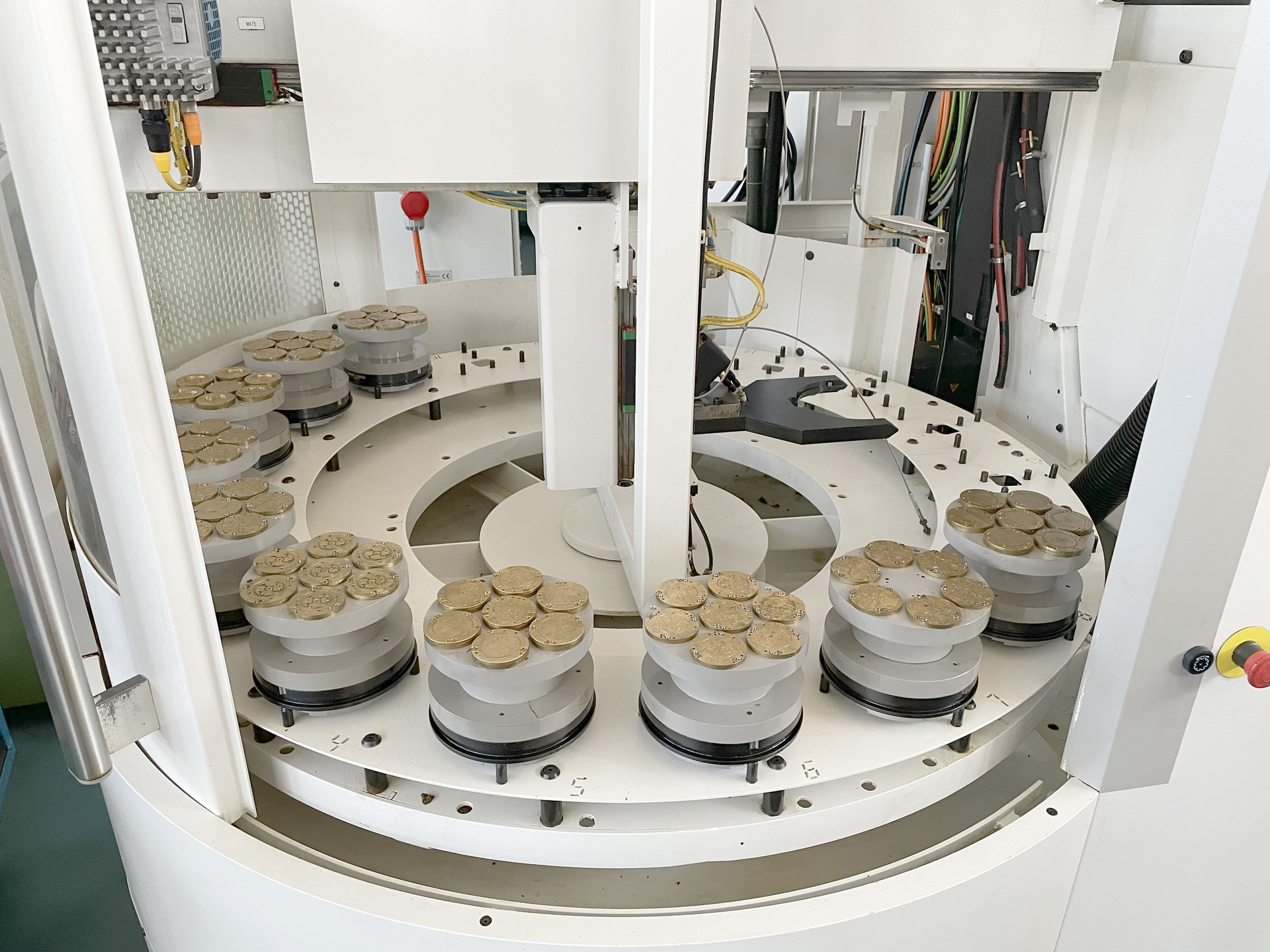

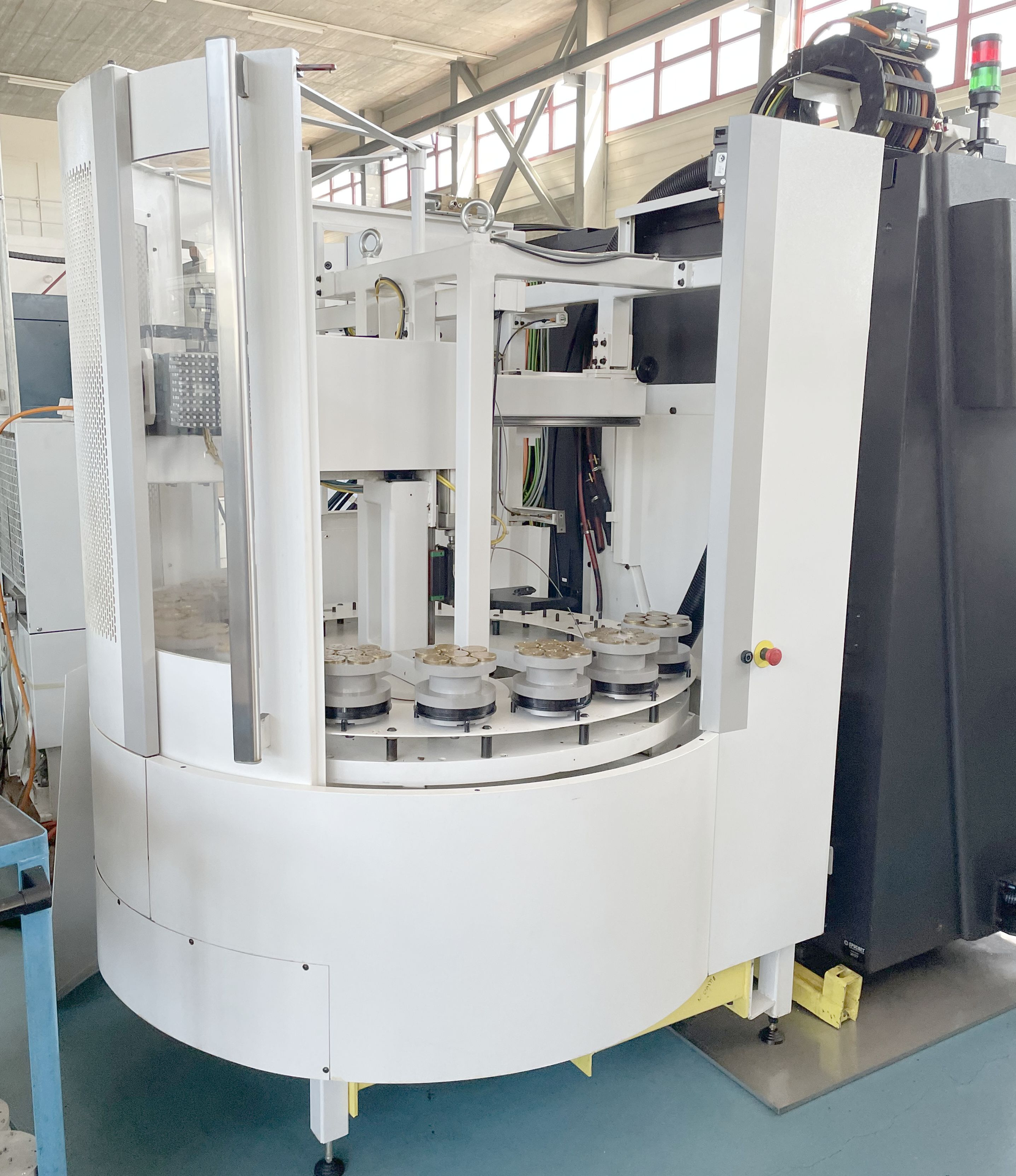

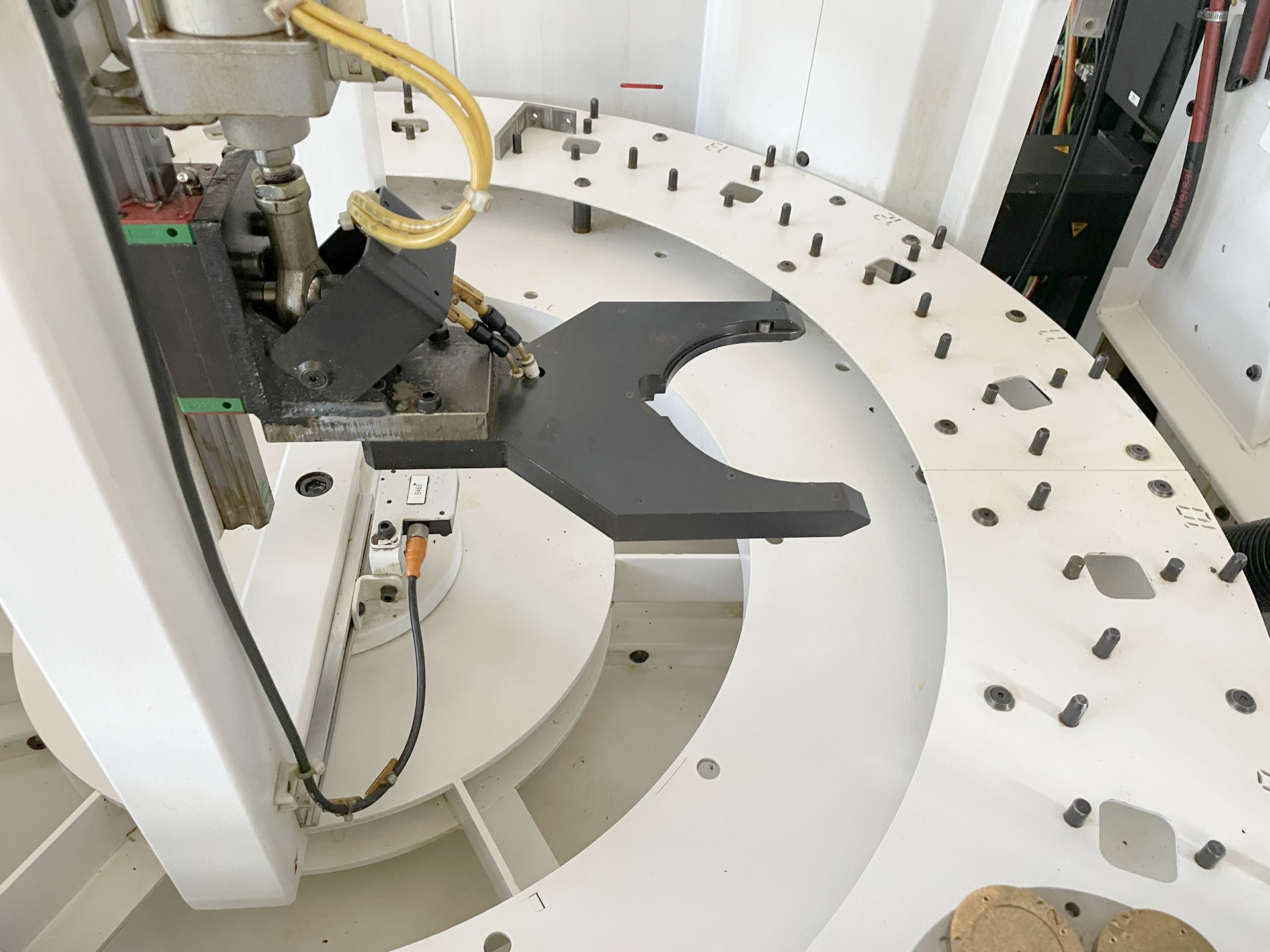

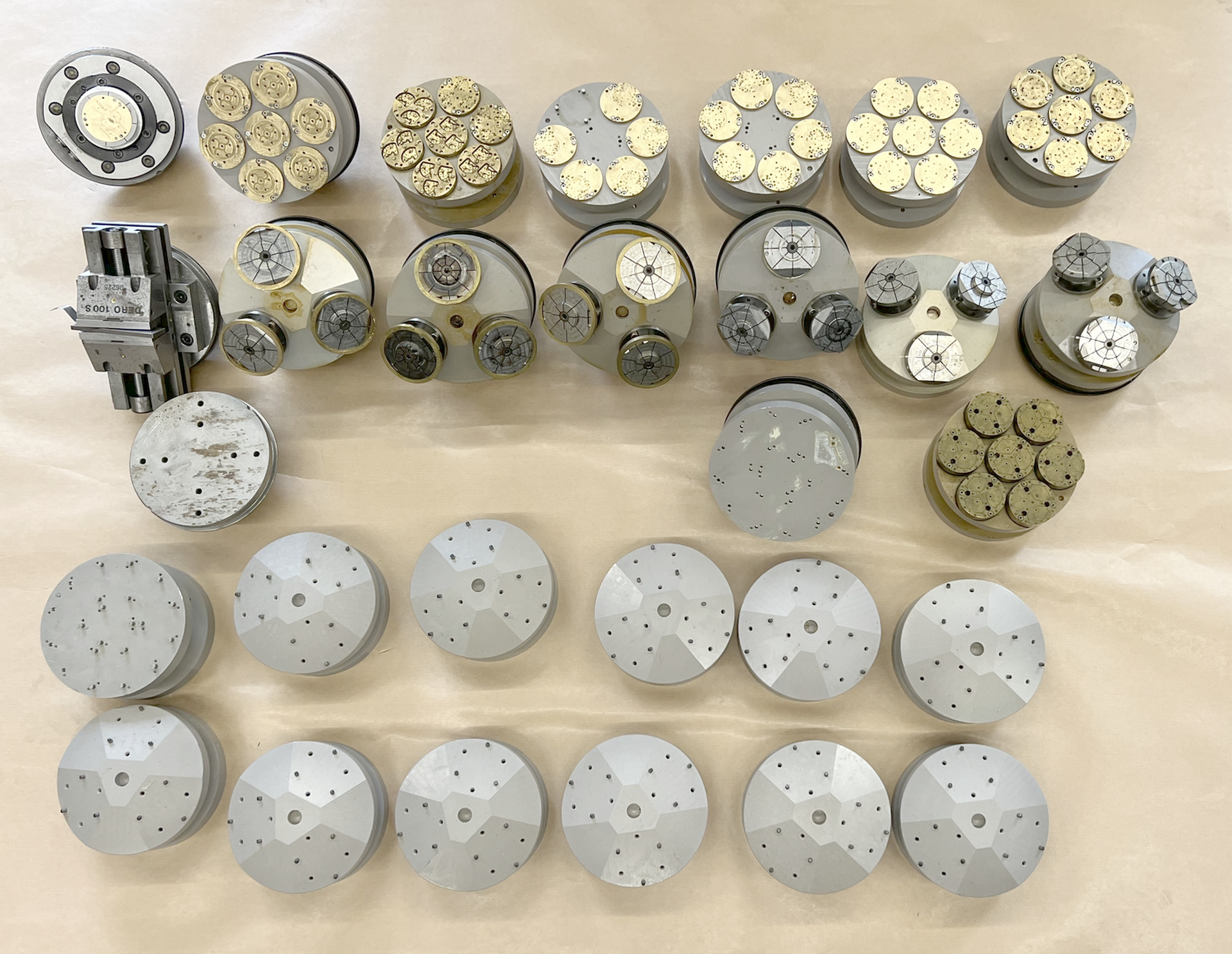

| Palettenwechseleinrichtung: | EROWA ITS 148 |
| Anzahl | 20 |
| Durchmesser | 160 mm |

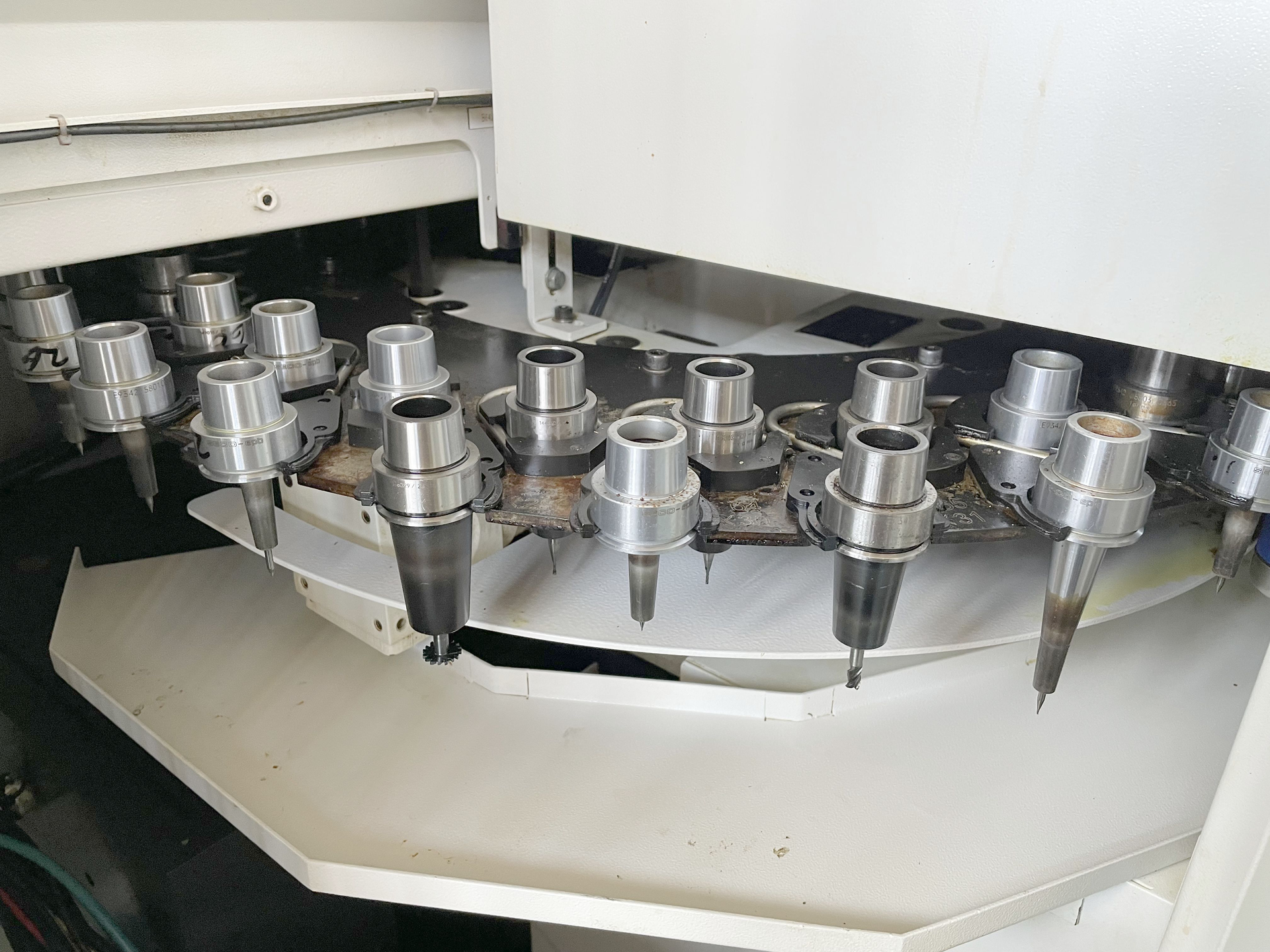

| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 68 |
| Werkzeugdurchmesser max. | 65 / 30 mm |
| Maximale Werkzeuglänge | 155 / 100 mm |
| Werkzeugaufnahme: HSK | E40 |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 100 t/min |
| bis | 42000 t/min |
| Arbeitsvorschub | 1 - 40 m/min |
| Eilgang | 42 m/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelleistung | 12 / 10 kW |
| Maximales Drehmoment | 8.8 / 6.5 Nm |
| Gesamtleistungsbedarf | 15 kW |
| Geräuschpegel | 75 dB (A) |
| Maschinengewicht ca. | 5500 kg |
| Abmessungen Maschine: | |
| Länge | 2900 mm |
| Breite | 2400 mm |
| Höhe | 2700 mm |

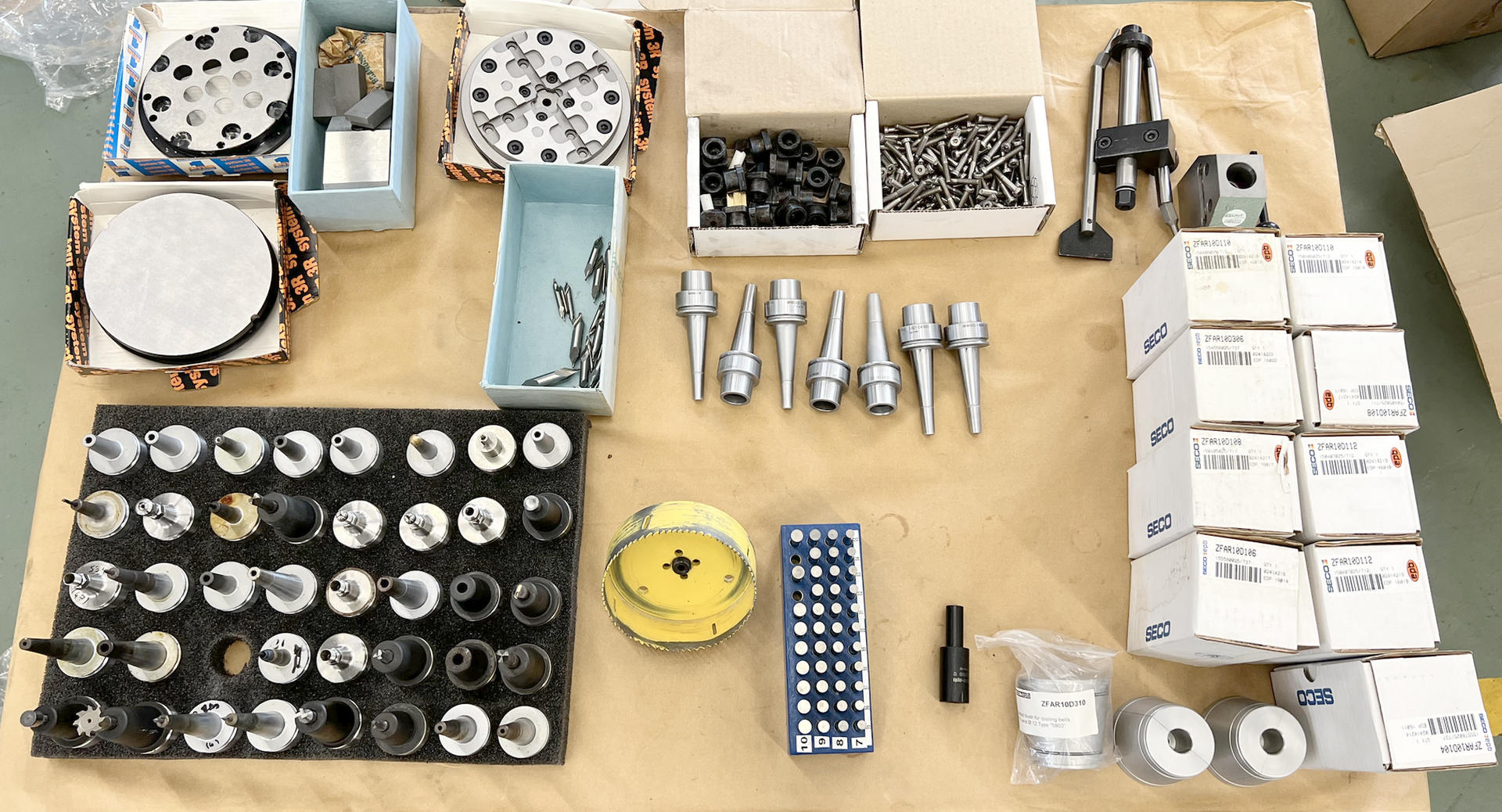

| Diverses Zubehör: | |
| Direktes Wegmesssystem | |

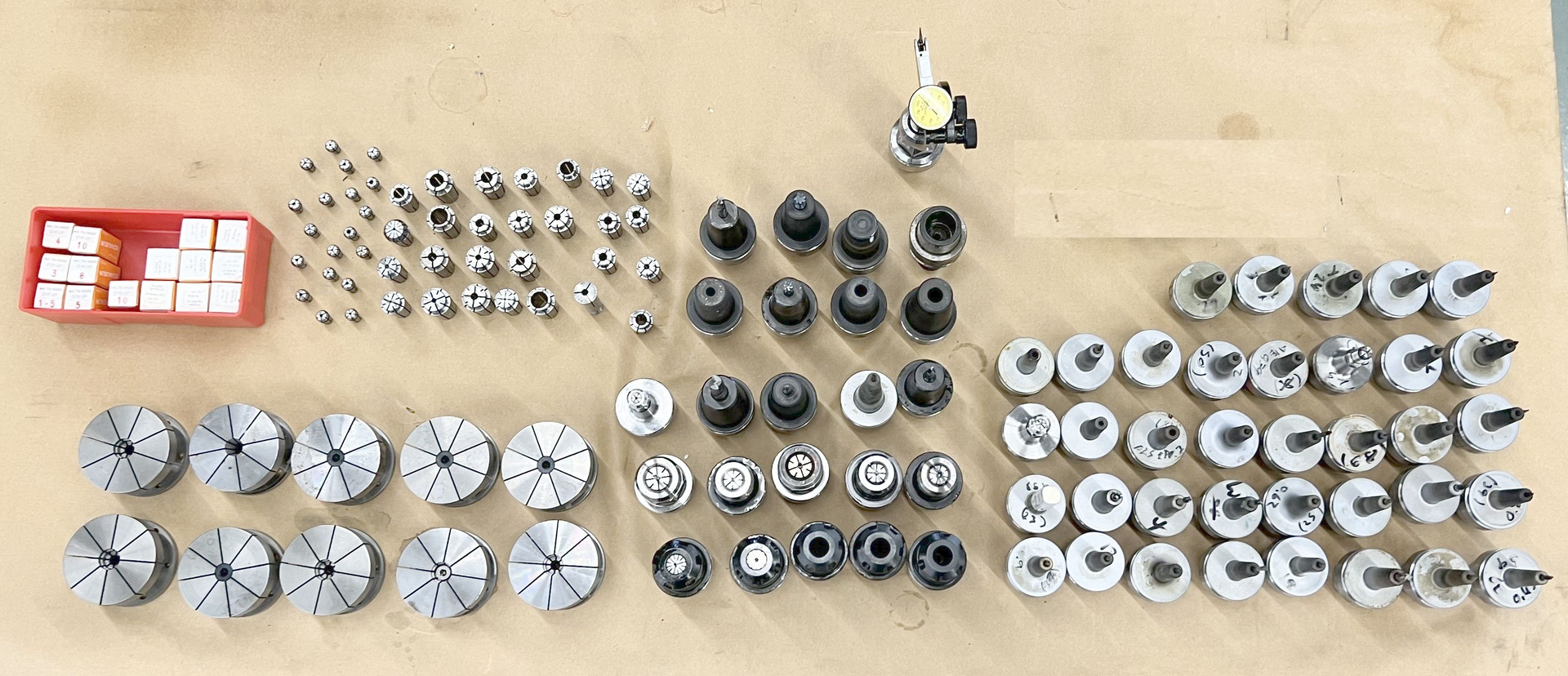

| Satz Werkzeughalter | |
| Satz Schrumpfwerkzeugaufnahmen | |
| Satz Spannzangen | |
| Kühlmitteleinrichtung | 150 l |

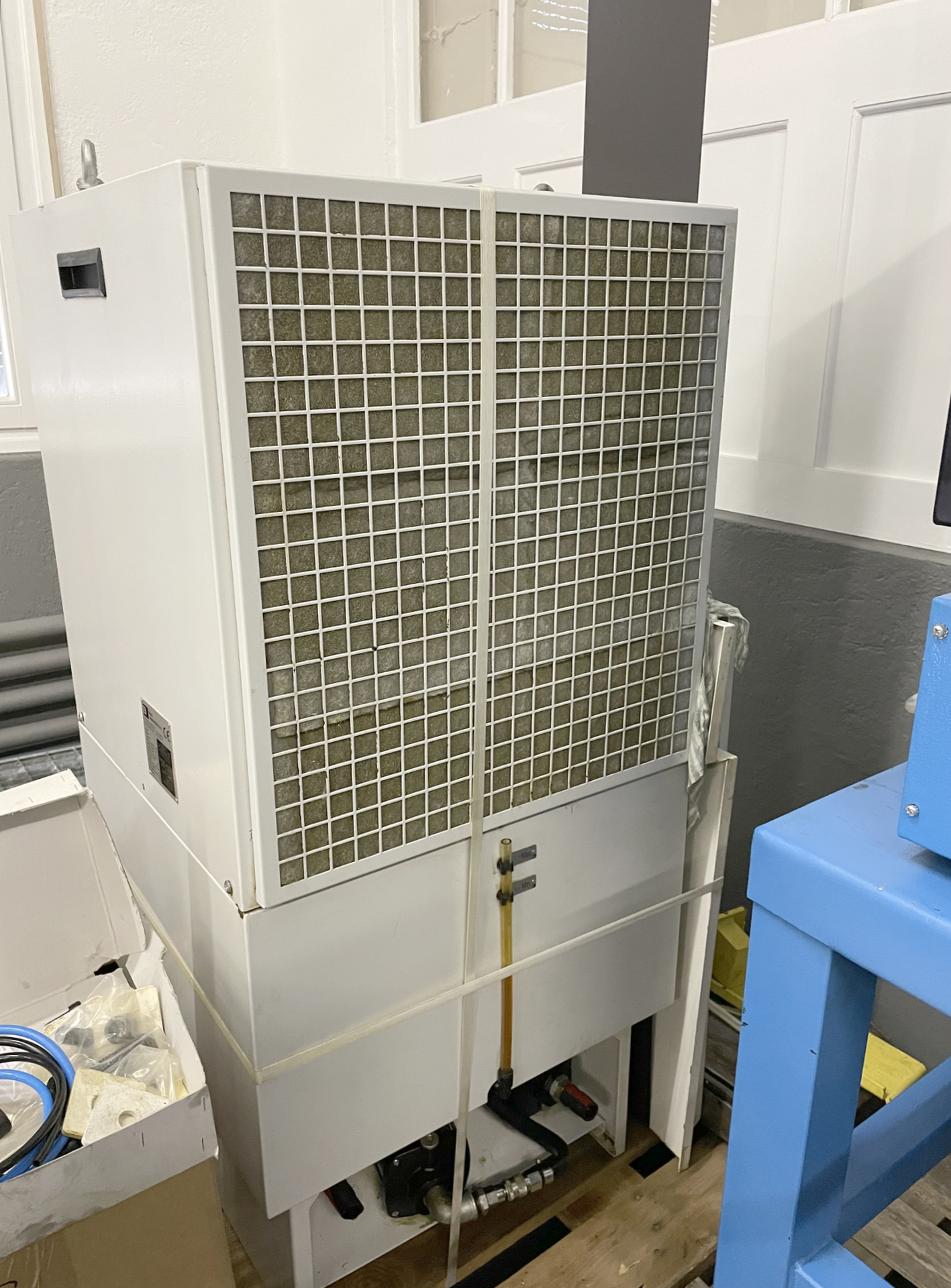

| Wasserkühler | BURN |
| Infrarot Messtater | m&h |
| Laser-Werkzeugkontrollsystem | |
| Werkzeugabblasvorrichtung | |

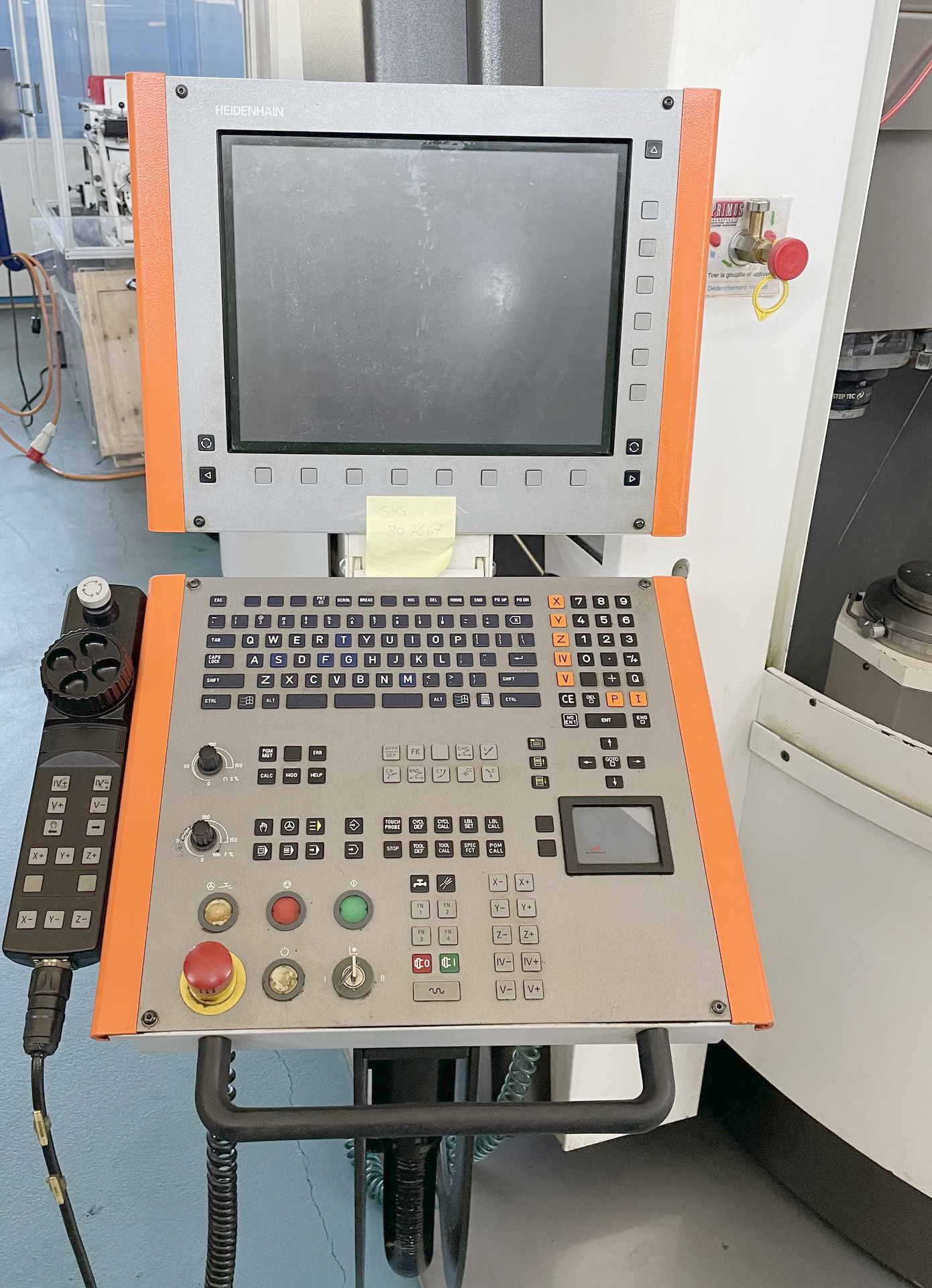

| Elektronisches Handrad | |

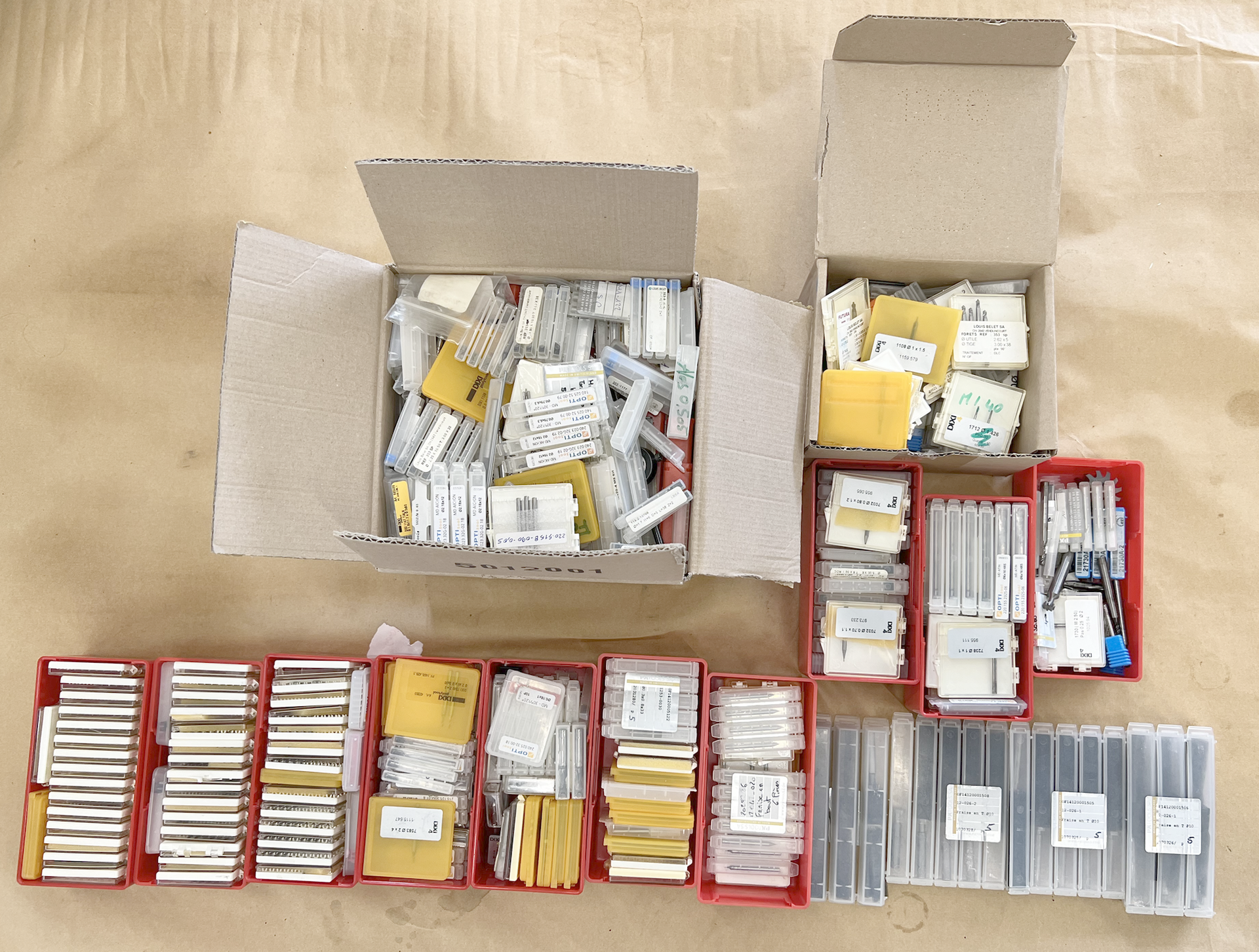

| Satz Fräser | |
| Beleuchtung | |
| Zentriervorrichtung mit Messuhr | |
| Ausblaspistole | |
| Schnittstelle Ethernet | |
| Schnittstelle USB | |
| Automatische Zentralschmierung | |
| Feuerlöschanlage | |
| Schaltschrank Klimagerät | |
| Zustandsleuchte |
