REIDEN FU 100 AS
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

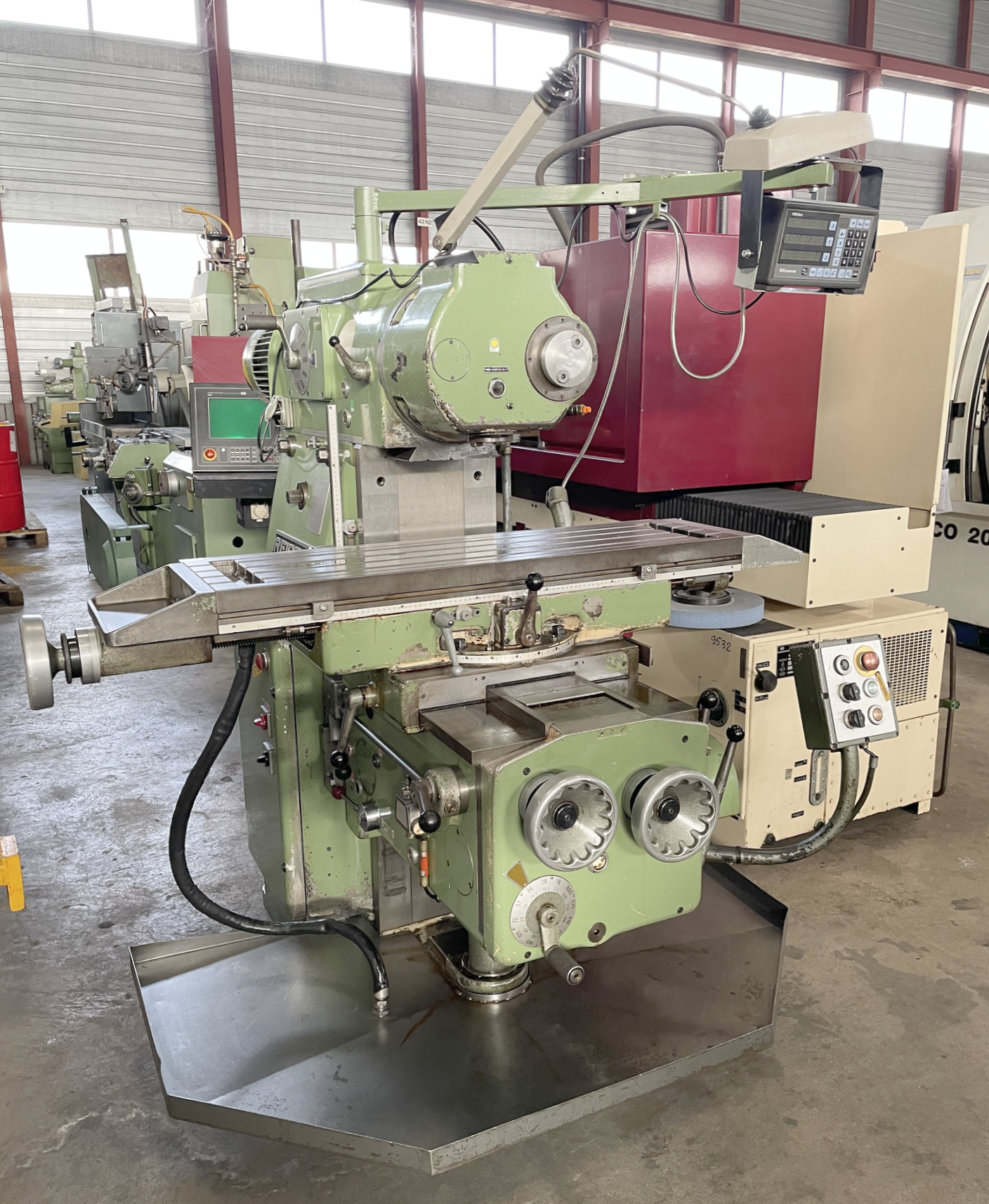

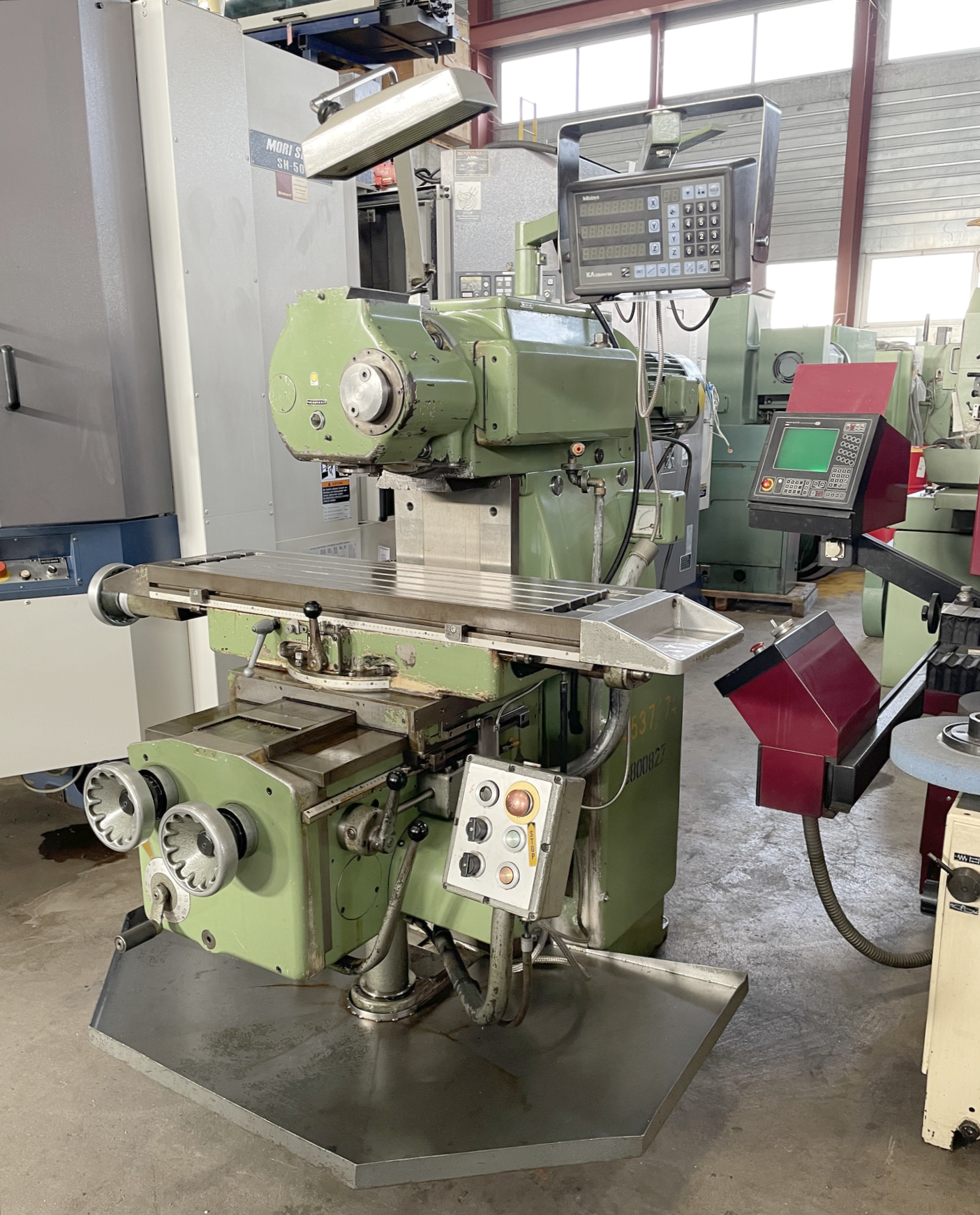

REIDEN FU 100 AS ist eine Universalfräsmaschine, ausgelegt für präzise Bearbeitungen mit hoher Genauigkeit und Zuverlässigkeit. Tisch 1100×300 mm; Hub X 700 mm, Y 250 mm, Z 470 mm; Oberschlitten 400 mm. Spindel 12 Gänge 45–2000 t/min, Aufnahme ISO 40; Vorschübe 12 Stufen: X/Y 18–800 mm/min, Z 7,2–320 mm/min; Eilgang X/Y 2,5 m/min, Z 1,0 m/min; Anschluss 3x380 V 50 Hz; Motor 6,0 CV; Gewicht ~1900 kg; Abmessungen 2000×1600×1700 mm. Digitalanzeige 3 Achsen (Mitutoyo). Erreicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik, Werkzeugbau und Uhrenindustrie
| Tischlänge | 1100 mm |
| Tischbreite | 300 mm |
| Längsweg (X-Achse) | 700 mm |
| Querbewegung (Y-Achse) | 250 mm |
| Vertikalweg (Z-Achse) | 470 mm |
| Verstellung des Oberschlittens | 400 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 12 |
| von | 45 t/min |
| bis | 2000 t/min |
| Spindelaufnahme | 40 ISO |
| Vorschübe: Anzahl (Stufen) | 12 |
| Längs von | 18.0 mm/min |
| bis | 800 mm/min |
| Quer von | 18.0 mm/min |
| bis | 800 mm/min |
| Vertikal von | 7.2 mm/min |
| bis | 320 mm/min |
| Eilgang: | |
| Längs | 2.5 m/min |
| Quer | 2.5 m/min |
| Vertikal | 1.0 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 6.0 CV |
| Maschinengewicht ca. | 1900 kg |
| Abmessungen Maschine: | |
| Länge | 2000 mm |
| Breite | 1600 mm |
| Höhe | 1700 mm |
| Diverses Zubehör: | |

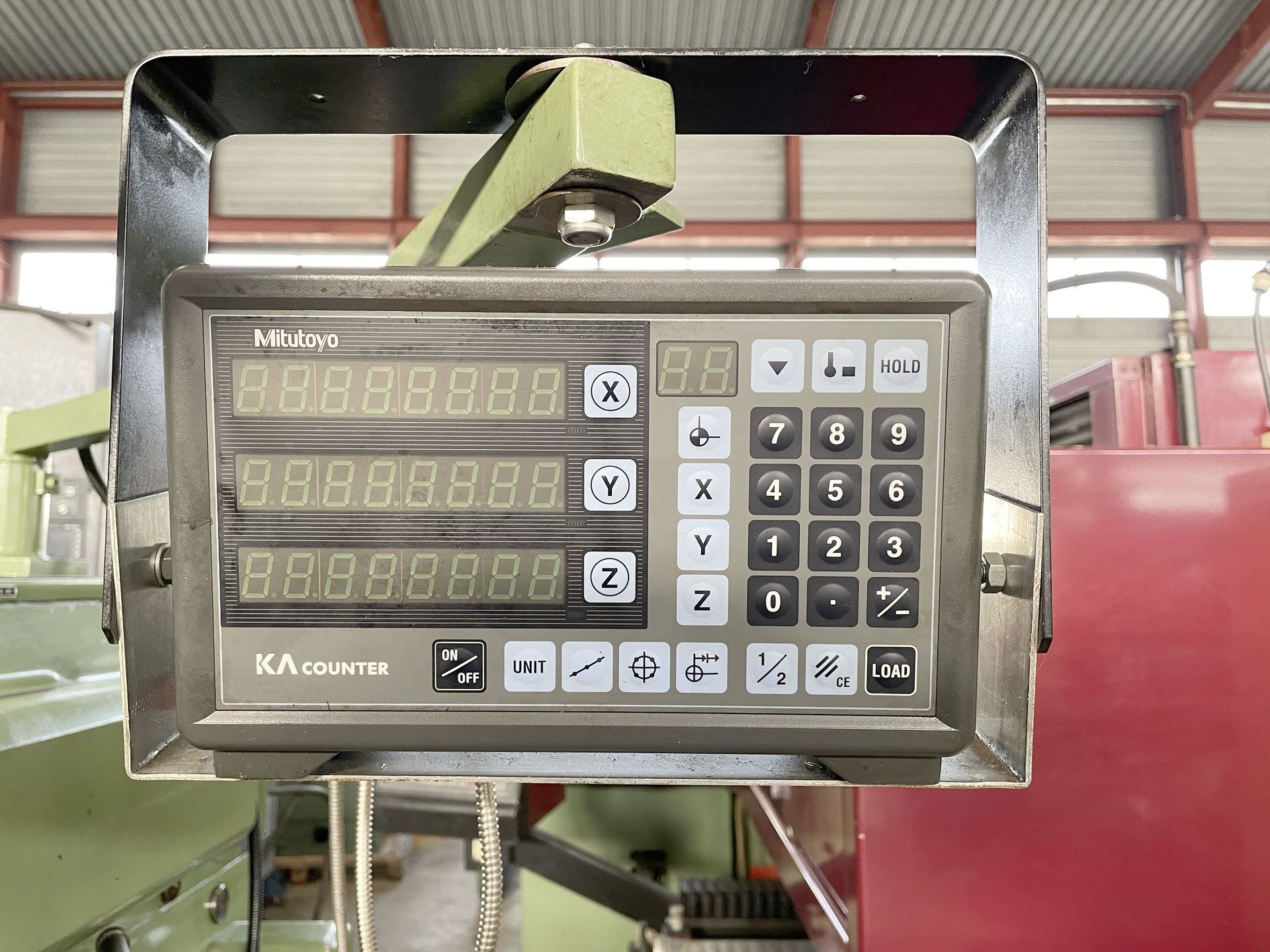

| Digitalanzeige Anzahl Achsen: | 3 |
| Fabrikat | Mitutoyo |
| Kühlmitteleinrichtung | |
| Lampe | |
| Spänefangschale |
