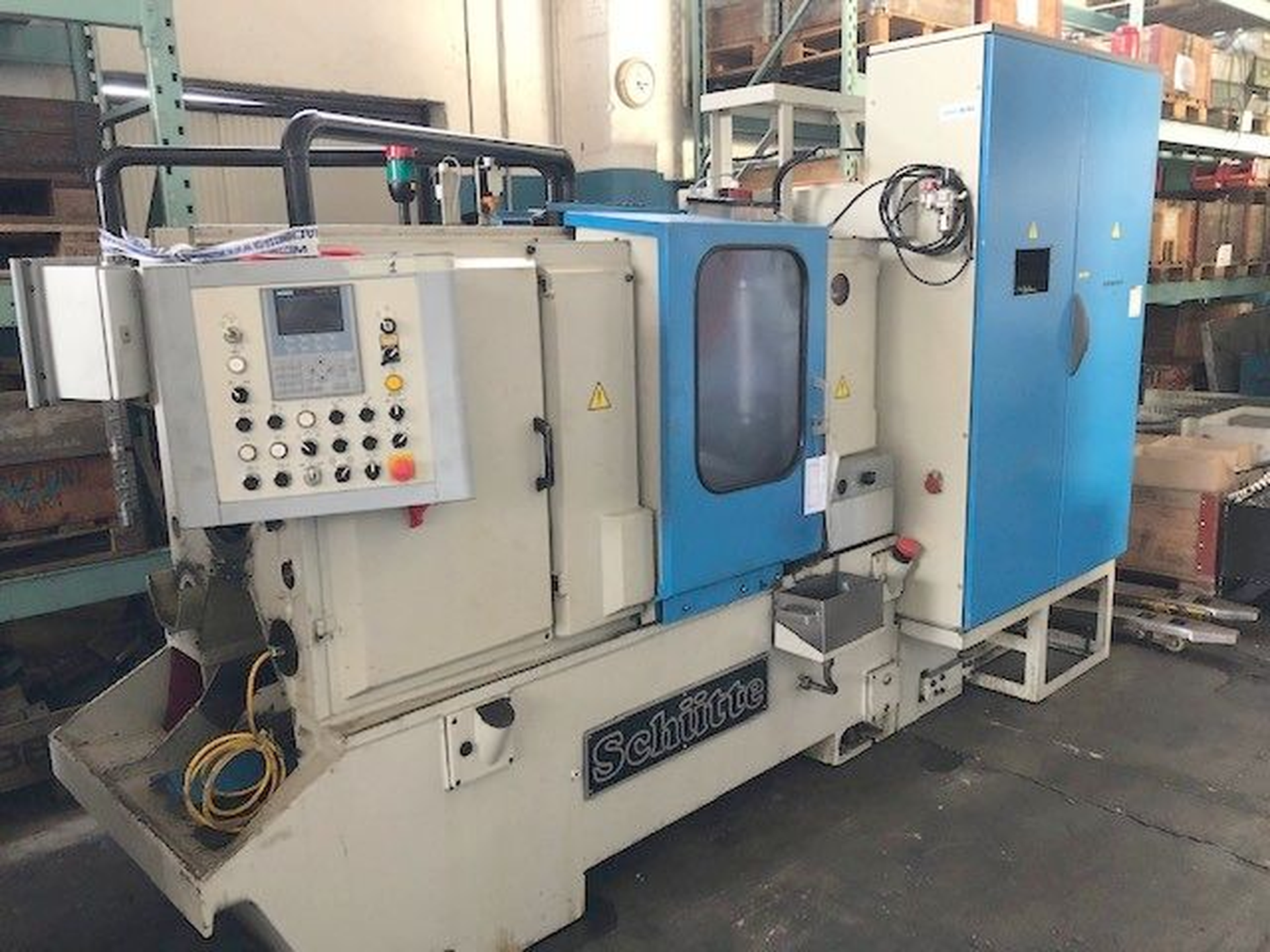

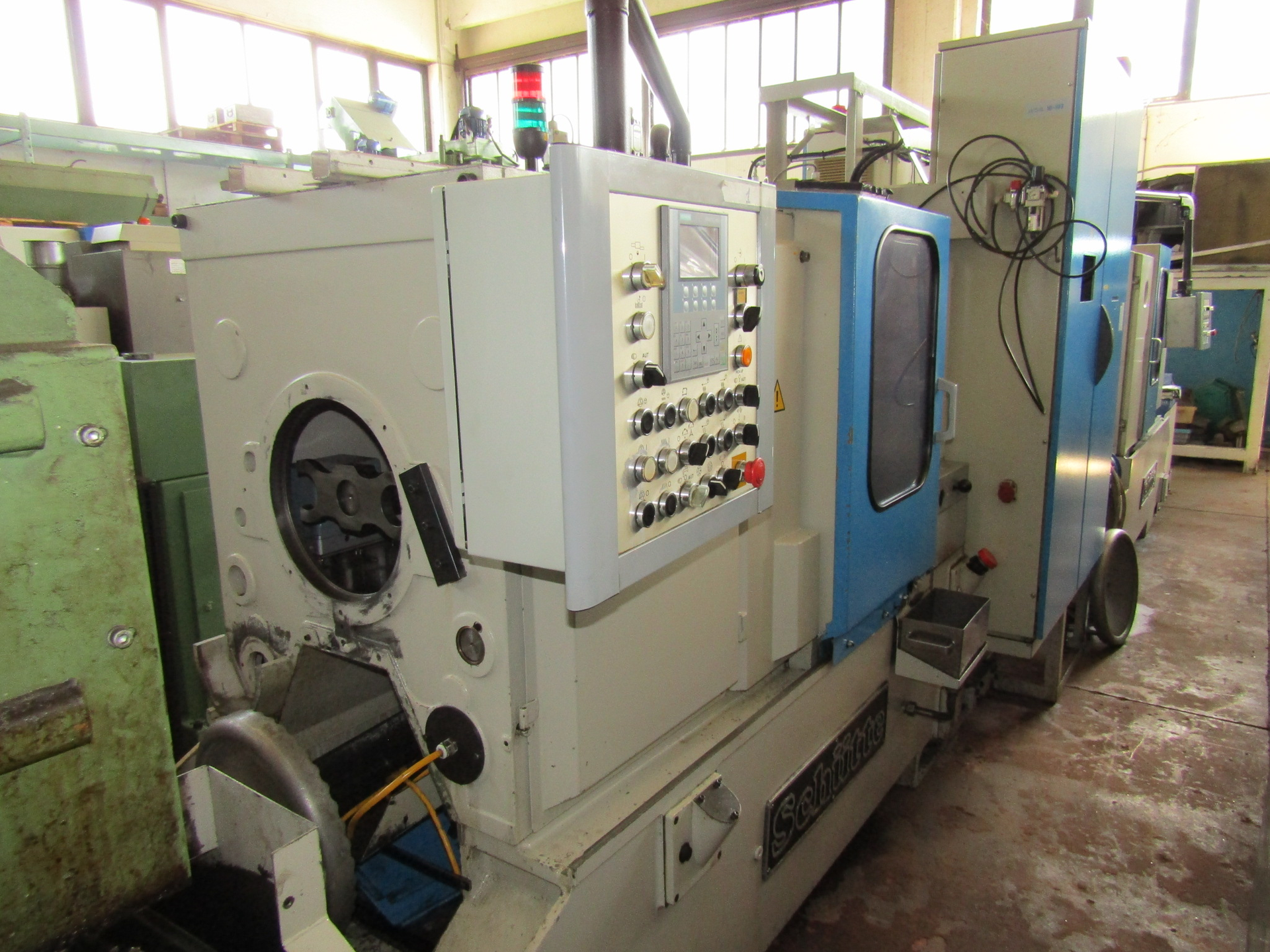

SCHÜTTE SF 20-6
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
SCHÜTTE SF 20-6 ist ein Mehrspindeldrehautomat für präzise, hochgenaue und zuverlässige Bearbeitungen. Kapazitäten: 6 Spindeln; Durchlass Rundmaterial 20 mm, Vierkant 14 mm, Sechskant 17 mm; Stangenvorschub max. 80 mm; Drehlänge max. 40 mm; Längsschlittenhub 63/39,6 mm; bis 31 Teile. Technische Daten: stufenlose Spindeldrehzahl 355–5000 t/min; Anschluss 50 Hz 3×380 V; Leistung 15 kW; Gewicht ca. 4000 kg; Abmessungen L3125×B1030×H2000 mm. Erreicht enge Toleranzen; geeignet für Automotive, Uhrenbau, Werkzeugbau, Luftfahrt und Medizintechnik
| Anzahl Spindeln | 6 |
| Durchlass Rundmaterial | 20 mm |
| Durchlass Vierkantmaterial | 14 mm |
| Durchlass Sechskantmaterial | 17 mm |
| Grösster Stangenvorschub | 80 mm |
| Grösste Drehlänge | 40 mm |
| Grösster Längsschlittenhub | 63 / 39.6 mm |
| Anzahl der möglichen Stückzeiten | 31 |
| Stückzeit innerhalb: | |
| von | s |
| bis | 95 s |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 355 t/min |
| bis | 5000 t/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Leistung | 15 kW |
| Maschinengewicht ca. | 4000 kg |
| Abmessungen Maschine: | |
| Länge | 3125 mm |
| Breite | 1030 mm |
| Höhe | 2000 mm |
