DMG DMC 55H duoBLOCK
Typ: DMC 55H duoBLOCK
Hersteller: DMG
Gruppe: Bearbeitungszenter
Untergruppe: Horizontal Bearbeitungszenter
Steuerung: HEIDENHAIN iTNC 530
Jahr: 2010
Lager: 021278
Special Price
CHF 65 000
Sonderangebote werden wie gesehen verkauft, ohne Garantie auf Funktionstüchtigkeit und ohne unsere Überprüfung.
DMG DMC 55H duoBLOCK ist ein Horizontal-Bearbeitungszentrum mit hoher Präzision, großer Genauigkeit und Zuverlässigkeit. Verfahrwege X 560 mm, Y 600 mm, Z 600 mm; Tisch Ø 630 mm, Werkstückhöhe 850 mm; Tischbelastung 500 kg; Palette 400×400 mm, Teilung B 360°. Hauptdaten: 4 Achsen, Spindel HSK63 (Ø 225 mm) 0–12.000 min⁻¹, Spindelleistung 20 kW, Drehmoment max. 1550 Nm; Vorschub 0–60.000 mm/min, Eilgang 60 m/min; Anschluss 3×400 V 50 Hz; Gewicht ca. 9.700 kg; Abmessungen 5000×2700×2700 mm; Werkzeugmagazin 120 Plätze, Werkzeug-Ø max. 80 mm (160 mm frei), Länge 400 mm. Zubehör: KUKA Lade-Roboter, Kühlmittel durch die Spindel 40 bar, Späneförderer, Palettenregal, Taster, Hochdruck, Schaltschrank-Klimagerät, Spülpistole; Spindel gewechselt 2017. Geeignet für enge Toleranzen in Automotive, Luftfahrt, Medizintechnik und Werkzeugbau.
| Einschaltzeit | 75886 Heures |
| Betriebszeit | 27052 Heures |
| Anzahl Achsen total | 4 |
| Anzahl Spindeln | 1 |
| Max. Werkstückgewicht auf dem Tisch | 500 kg |
| Längsweg (X-Achse) | 560 mm |
| Querweg (Y-Achse) | 600 mm |
| Vertikalweg (Z-Achse) | 600 mm |
| Werkstückgrösse max.: | |
| Höhe | 850 mm |
| Durchmesser | 630 mm |
| Teilung des Tisches (B) | 360 ° |
| Auflösung | ° |
| Tischdrehzahl | 40 t/min |
| Haltemoment der Tischplatte | 1580 / 2300 Nm |
| Maximales Drehmoment | 1550 Nm |
| Palettenwechseleinrichtung: | |
| Länge | 400 mm |
| Breite | 400 mm |
| Max. Werkstückgewicht | 500 kg |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 120 |
| Werkzeugdurchmesser max. | 80 mm |
| Durchmesser bei freien Nebenplätzen | 160 mm |
| Maximale Werkzeuglänge | 400 mm |
| Werkzeuggewicht max. | 12 kg |
| Werkzeugaufnahme: HSK | 63 DIN 69893 Form A |
| Spindeldurchmesser | 225 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 12000 t/min |
| Maximales Drehmoment | 1550 Nm |
| Vorschubgeschwindigkeit | 0 - 60000 mm/min |
| Eilgang | 60 m/min |
| Max. Vorschubkraft | 10 N |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelleistung | 20 kW |
| Gesamtleistungsbedarf | 58 kVA |
| Maschinengewicht ca. | 9700 kg |
| Abmessungen Maschine: | |
| Länge | 5000 mm |
| Breite | 2700 mm |
| Höhe | 2700 mm |
| Diverses Zubehör: | |

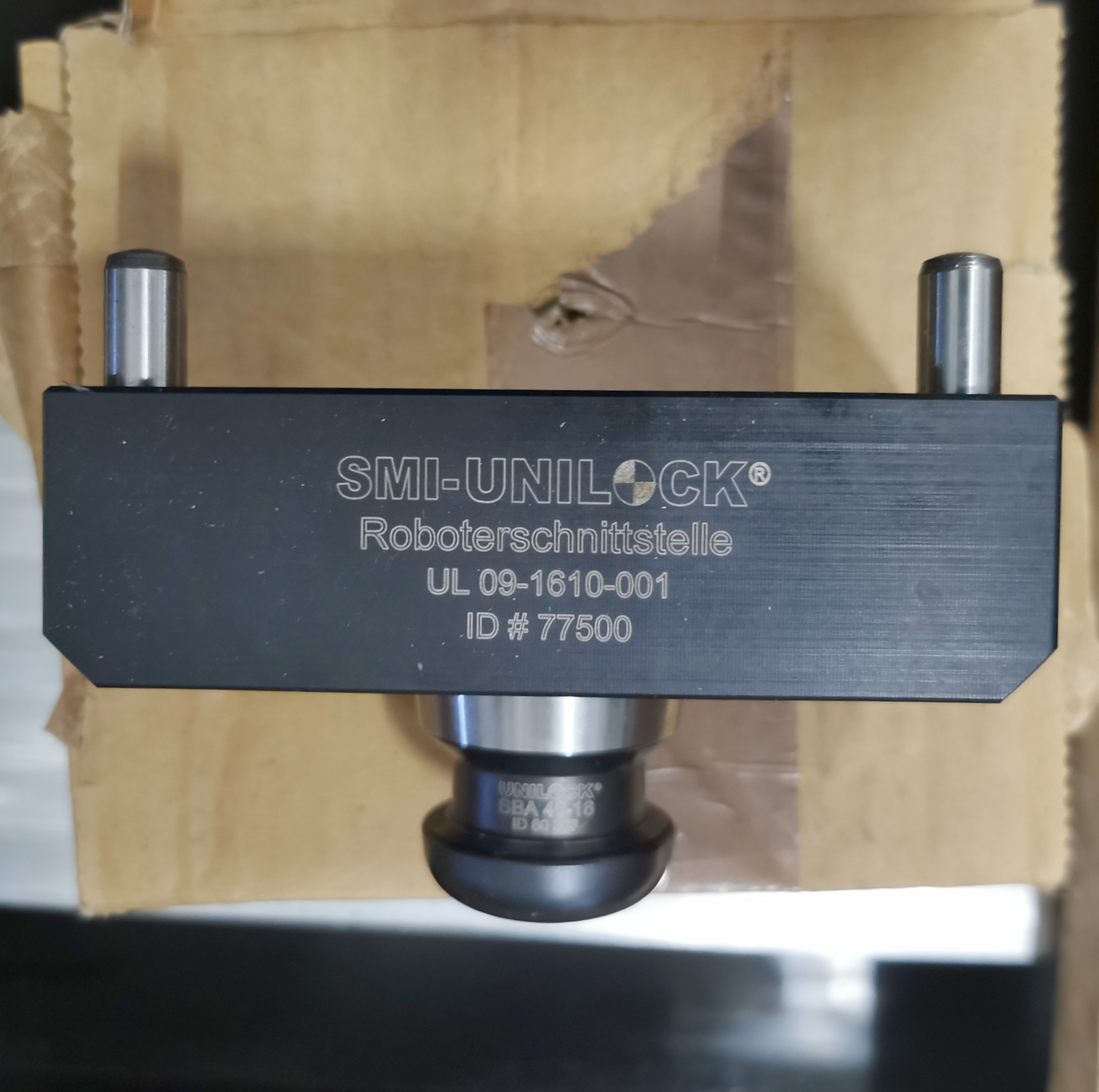

| Lade-Roboter | KUKA |
| Hochdruck-Kühlmitteleinrichtung | |
| Kühlmittel durch die Spindel (IKZ) | 40 bar |
| Ausblasvorrichtung für Spindelkonus | |
| Taster | |
| Späneförderer | |
| Palettenregal | |
| Rüstplätze (Anzahl) | 60 (3x20) |
| Beleuchtung | |
| Spülpistole | |
| Rotierendes Sichtfenster | |
| Schaltschrank Klimagerät | |
| Fusspedal | |
| Zustandsleuchte | |
| Spindeltausch | 2017 |
