CHIRON FZ 08 KS Magnum
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

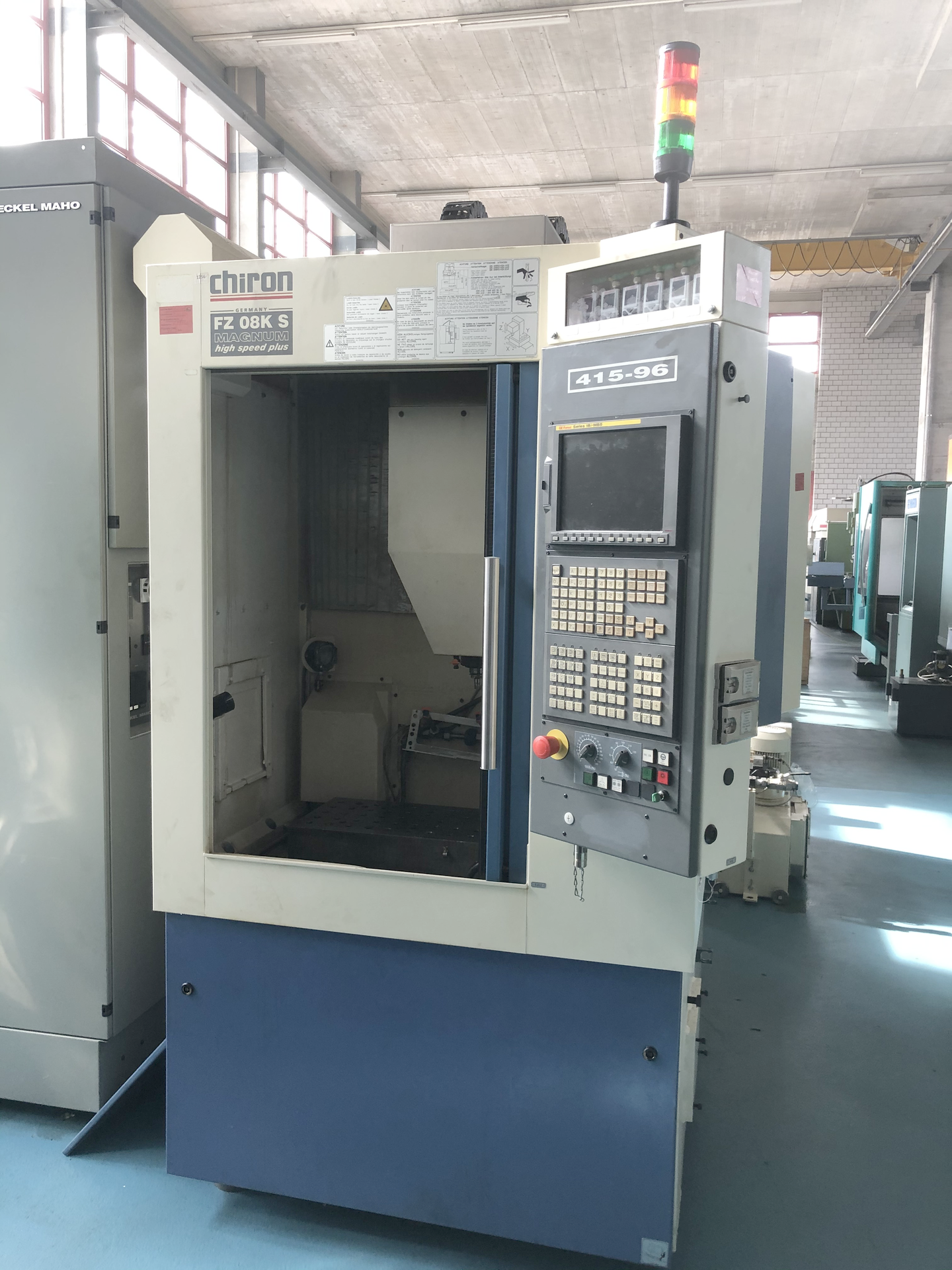

CHIRON FZ 08 KS Magnum ist ein 3-Achsen Bearbeitungszenter, ausgelegt für hohe Präzision, Genauigkeit und Zuverlässigkeit. Tisch 770×290 mm; Verfahrwege X450 Y270 Z310 mm; Bohren 12 mm; Magazin 24 Plätze, Ø Werkzeug 47/100 mm, Länge 160 mm. Spindel HSK‑A40 bis 30.000 min⁻¹, Eilgang 75 m/min, Spindelmotor 7 kW, Leistung 14 kW (19 kVA), 3×400 V, Druckluft 6 bar; Abmess. 2308×1405×2447 mm, Gewicht ~3400 kg; Werkzeugwechsel 0,8/2,3 s, Chip‑to‑chip 2,2 s. Ausstattung: Werkzeugbruchkontrolle, RS232, Schaltschrankklimagerät, Zustandsleuchte. Für enge Toleranzen in Automotive, Luftfahrt, Medizintechnik, Uhrenbau und Werkzeugmaschinen
| Anzahl Achsen total | 3 |
| Anzahl Spindeln | 1 |

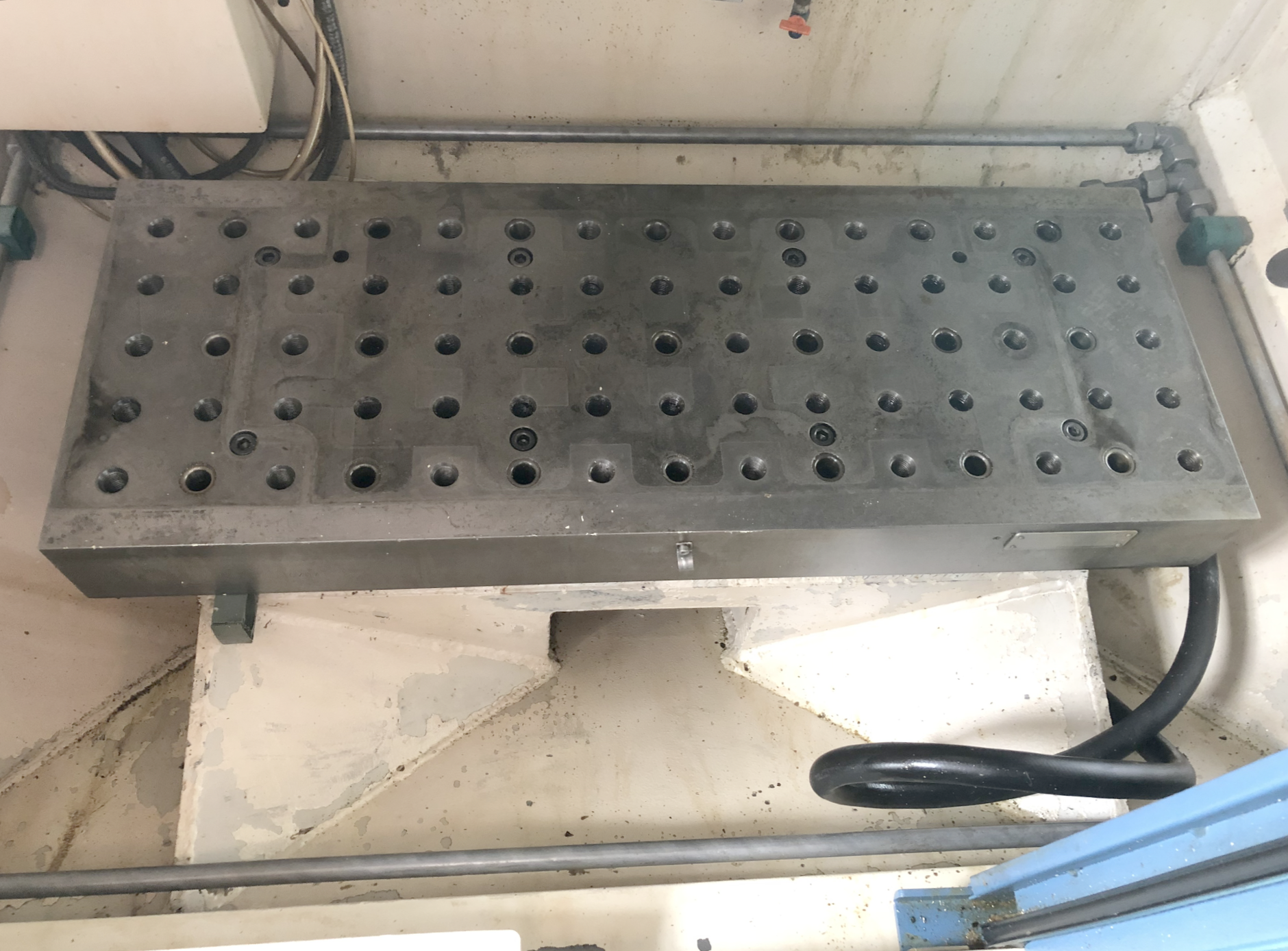

| Tischlänge | 770 mm |
| Tischbreite | 290 mm |
| Längsweg (X-Achse) | 450 mm |
| Querweg (Y-Achse) | 270 mm |
| Vertikalweg (Z-Achse) | 310 mm |
| Bohrleistung | 12 mm |
| Gewindeschneidleistung M | 8 |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 24 |
| Werkzeugdurchmesser max. | 47 mm |
| Durchmesser bei freien Nebenplätzen | 100 mm |
| Maximale Werkzeuglänge | 160 mm |
| Werkzeuggewicht max. | 1.2 kg |
| Werkzeugwechselzeit | 0.8 / 2.3 s |
| Mittlere Span-zu-Span-Zeit | 2.2 s |

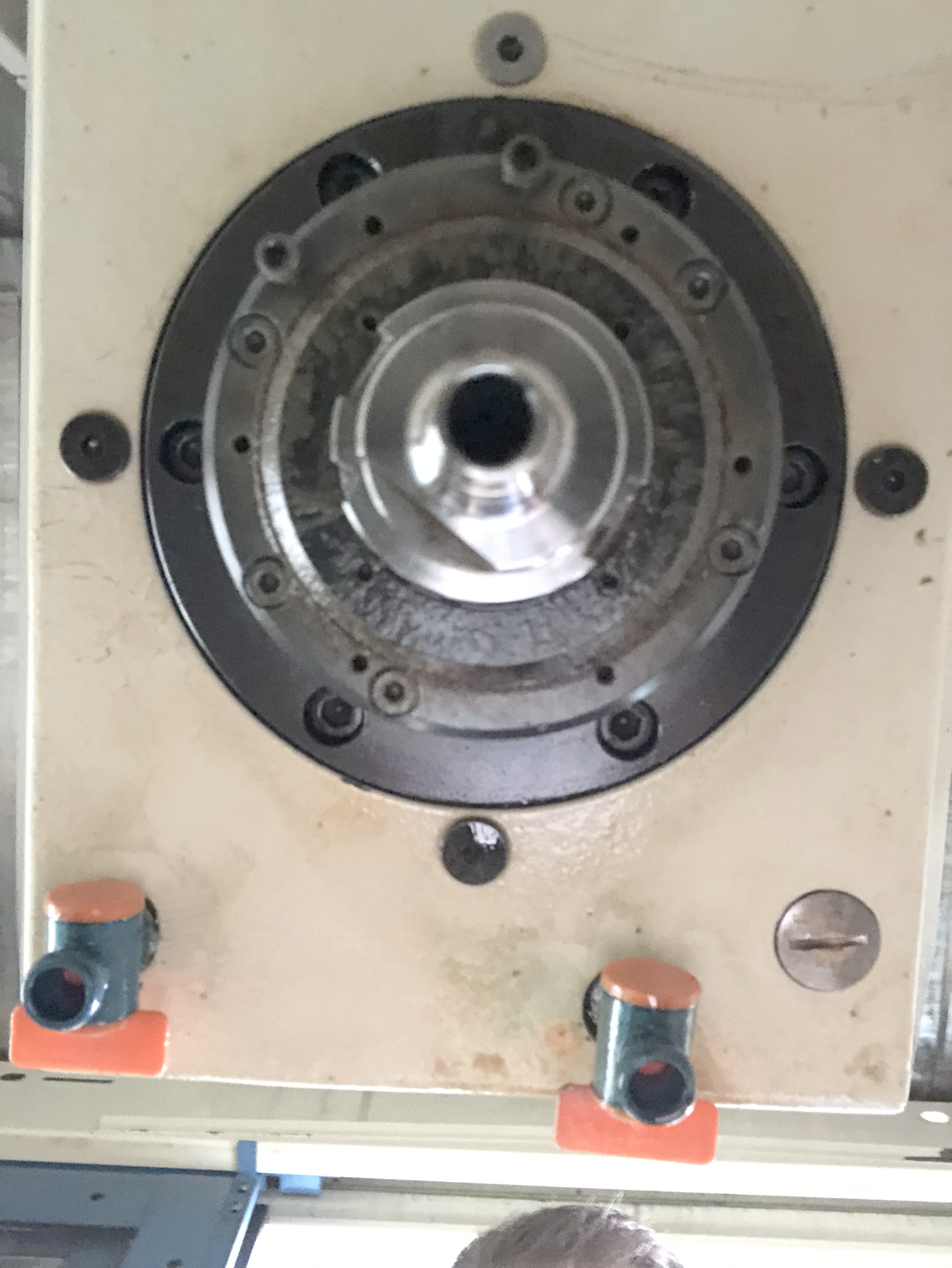

| Werkzeugaufnahme: HSK-A | 40 DIN 69893 |
| Spindeldrehzahl: | |
| bis | 30000 t/min |
| Eilgang | 75 m/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 7 kW |
| Gesamtleistungsbedarf | 14 kW |
| Gesamtleistungsbedarf | 19 kVA |
| Maschinengewicht ca. | 3400 kg |
| Abmessungen Maschine: | |
| Länge | 2308 mm |
| Breite | 1405 mm |
| Höhe | 2447 mm |
| Diverses Zubehör: | |
| Werkzeugbruchkontrolle | |
| Schnittstelle RS 232 | |
| Schaltschrank Klimagerät | |
| Zustandsleuchte |
