TAKUMI F11 ist ein 3-Achsen-Bearbeitungszentrum, entwickelt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 1200x625 mm, Tragfähigkeit 1200 kg; Verfahrwege X1100 mm, Y625 mm, Z500 mm; Werkzeugmagazin 24 Plätze, Werkzeug-Ø max 80 mm, Länge 250 mm, Gewicht 7 kg; Spindelaufnahme SK40, Abstand Spindelnase–Tisch 150–650 mm. Spindeldrehzahl bis 15000 U/min, Spindelmotor 11/18,5 kW, Gesamtleistung 45 kVA; Vorschub 12 m/min; Eilgang X/Y 40 m/min, Z 30 m/min; Maschinengewicht ~9710 kg, Abmessungen 3670x2200x3160 mm. Zubehör: Vorbereitung 4. Achse, Satz Werkzeughalter, Kühleinrichtung, IKZ, Papierfilter, Wasserkühler, Laser-Werkzeugkontrolle, Späneförderer, Beleuchtung, Spindelölkühler, Zustandsleuchte. Ermöglicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik, Uhrmacherei und Werkzeugbau.
| Anzahl Achsen total | 3 |
| Tischlänge | 1200 mm |
| Tischbreite | 625 mm |
| Max. Werkstückgewicht auf dem Tisch | 1200 kg |
| Längsweg (X-Achse) | 1100 mm |
| Querweg (Y-Achse) | 625 mm |
| Vertikalweg (Z-Achse) | 500 mm |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 24 |
| Werkzeugdurchmesser max. | 80 mm |
| Maximale Werkzeuglänge | 250 mm |
| Werkzeuggewicht max. | 7 kg |
| Werkzeugaufnahme: SK | 40 |
| Abstand zwischen Spindelnase und Tisch | 150 - 650 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| bis | 15000 t/min |
| Arbeitsvorschub | 12 m/min |
| Eilgang: Längs | 40 m/min |
| Eilgang: Quer | 40 m/min |
| Eilgang: Vertikal | 30 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 11 / 18.5 kW |
| Gesamtleistungsbedarf | 45 kVA |
| Maschinengewicht ca. | 9710 kg |
| Abmessungen Maschine: | |
| Länge | 3670 mm |
| Breite | 2200 mm |
| Höhe | 3160 mm |
| Diverses Zubehör: | |
| Vorbereitung 4. Achse | |

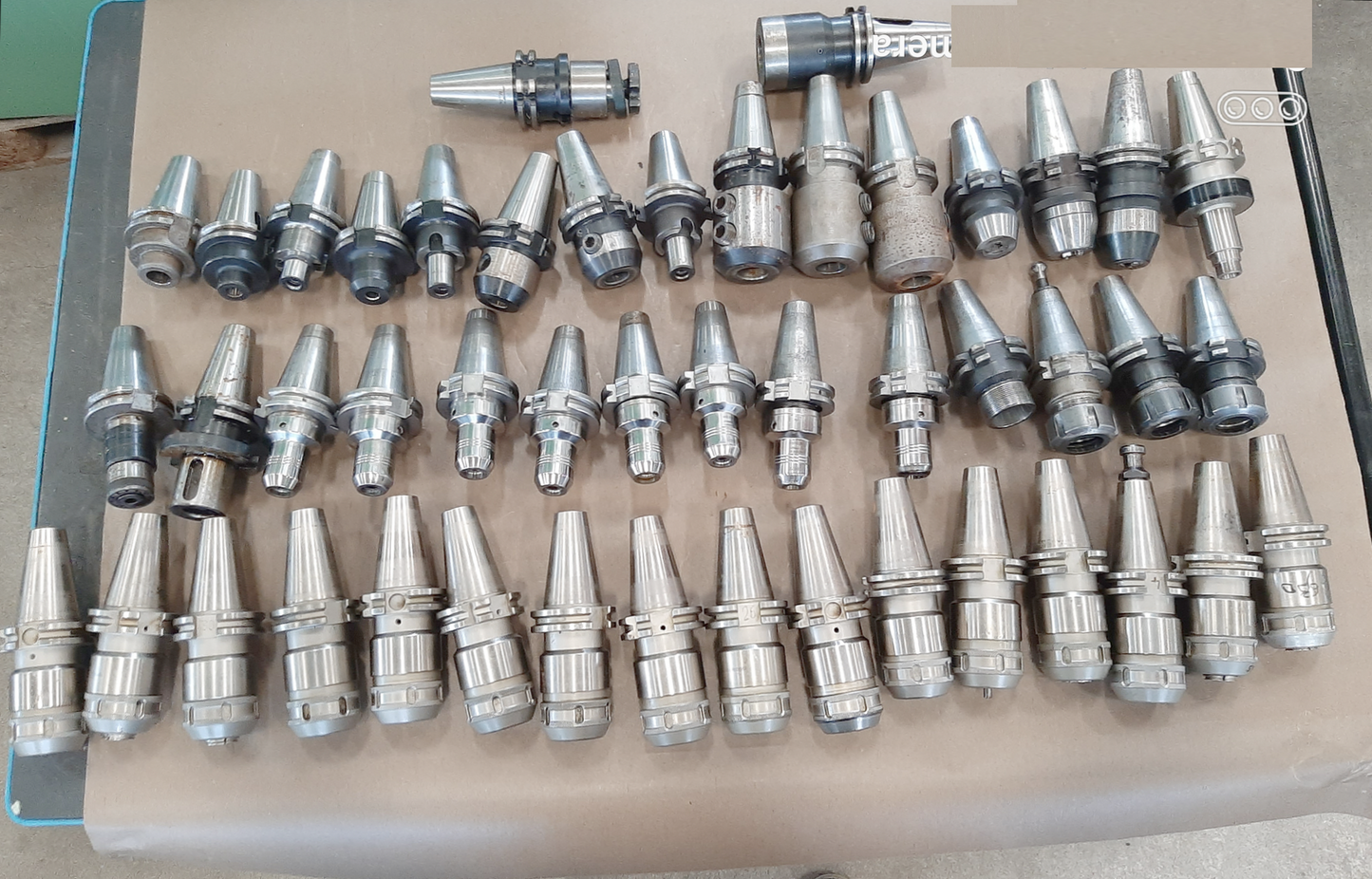

| Satz Werkzeughalter | |
| Kühlmitteleinrichtung | |
| Kühlmittel durch die Spindel (IKZ) | |
| Papierfilteranlage | |
| Wasserkühler | |
| Laser-Werkzeugkontrollsystem | |
| Späneförderer | |
| Beleuchtung | |
| Spindelölkühler | |
| Zustandsleuchte |
