SCHAUBLIN 213
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

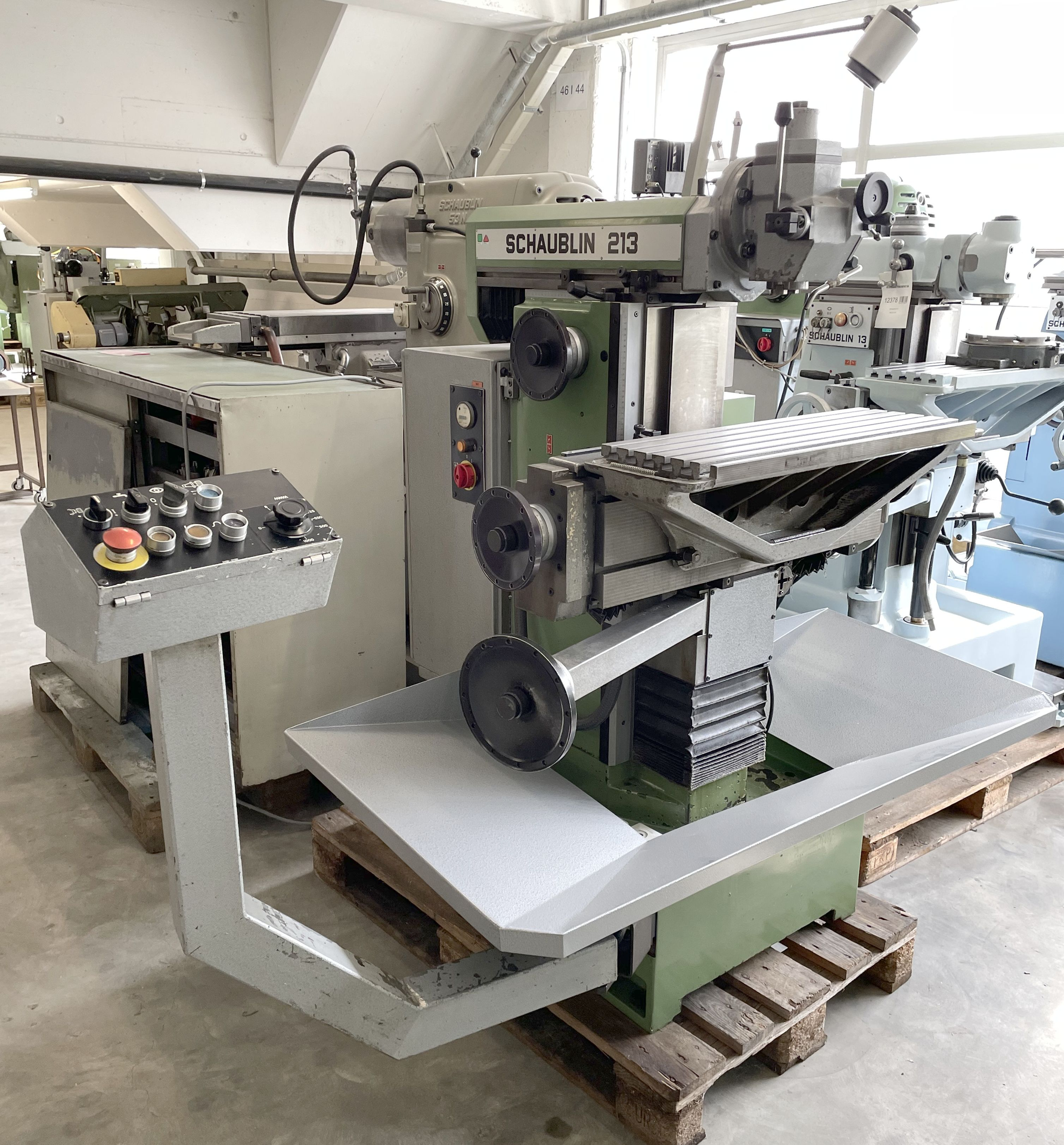

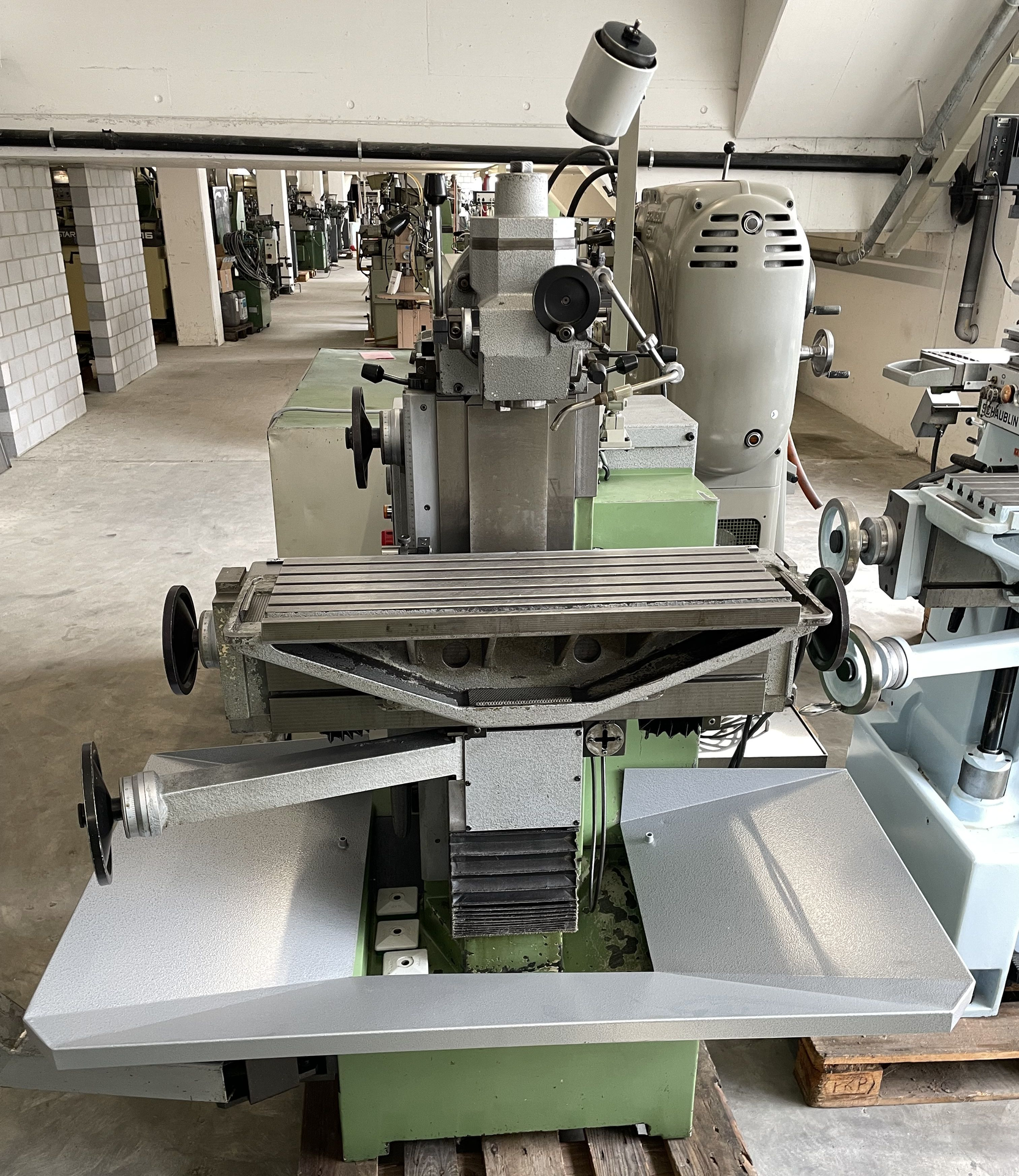

SCHAUBLIN 213 ist eine Universalfräsmaschine, ausgelegt für präzise Bearbeitung mit hoher Genauigkeit und Zuverlässigkeit. Leistungsdaten: Tisch 700 x 250 mm; Verfahrwege X 320 mm, Y 220 mm, Z 410 mm; Pinolenhub 60 mm; Spindelaufnahme ISO30; Drehzahlen 56–3150 t/min; Vorschübe 8–1000 mm/min (X/Y/Z); Eilgang 2 m/min. Technische Daten: Anschluss 3x380 V 50 Hz; Motorleistung 1,8 kW; Gesamtbedarf 3 kW; Gewicht ca. 1000 kg; Abmessungen 1800 x 1200 x 1500 mm. Zubehör: Lampe und Spänefangschale. Erzielt enge Toleranzen; typische Anwendungen: Automotive, Uhrmacherei, Maschinenbau, Luftfahrt, Medizintechnik
| Tischlänge | 700 mm |
| Tischbreite | 250 mm |
| Längsweg (X-Achse) | 320 mm |
| Querbewegung (Y-Achse) | 220 mm |
| Vertikalweg (Z-Achse) | 410 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 56 t/min |
| bis | 3150 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Stufenlos | |
| Längs von | 8 mm/min |
| bis | 1000 mm/min |
| Quer von | 8 mm/min |
| bis | 1000 mm/min |
| Vertikal von | 8 mm/min |
| bis | 1000 mm/min |
| Weg der Vertikalpinole | 60 mm |
| Eilgang: | |
| Längs | 2 m/min |
| Quer | 2 m/min |
| Vertikal | 2 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 1.8 kW |
| Gesamtleistungsbedarf | 3 kW |
| Maschinengewicht ca. | 1000 kg |
| Abmessungen Maschine: | |
| Länge | 1800 mm |
| Breite | 1200 mm |
| Höhe | 1500 mm |
| Diverses Zubehör: | |
| Lampe | |
| Spänefangschale |
