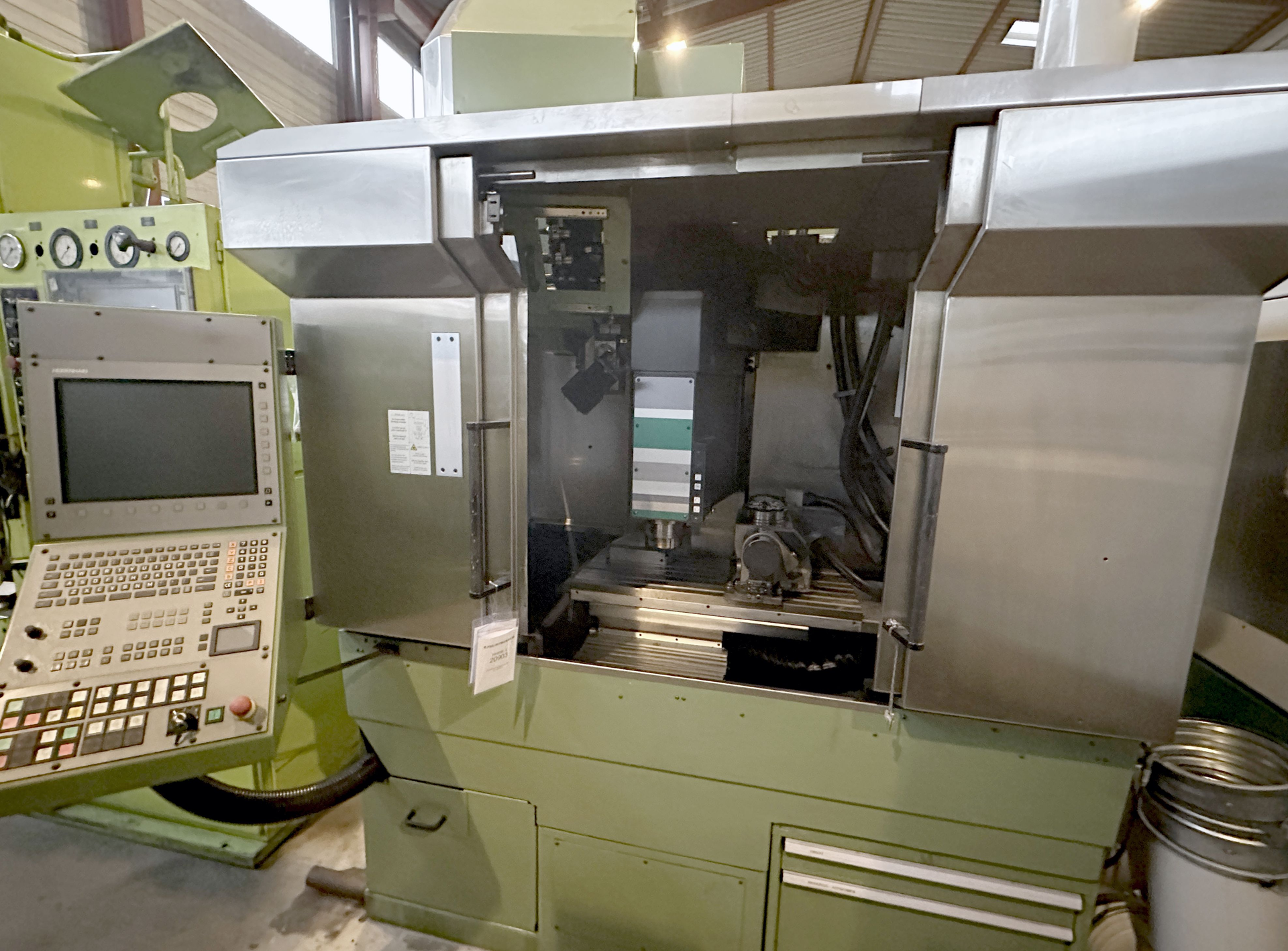

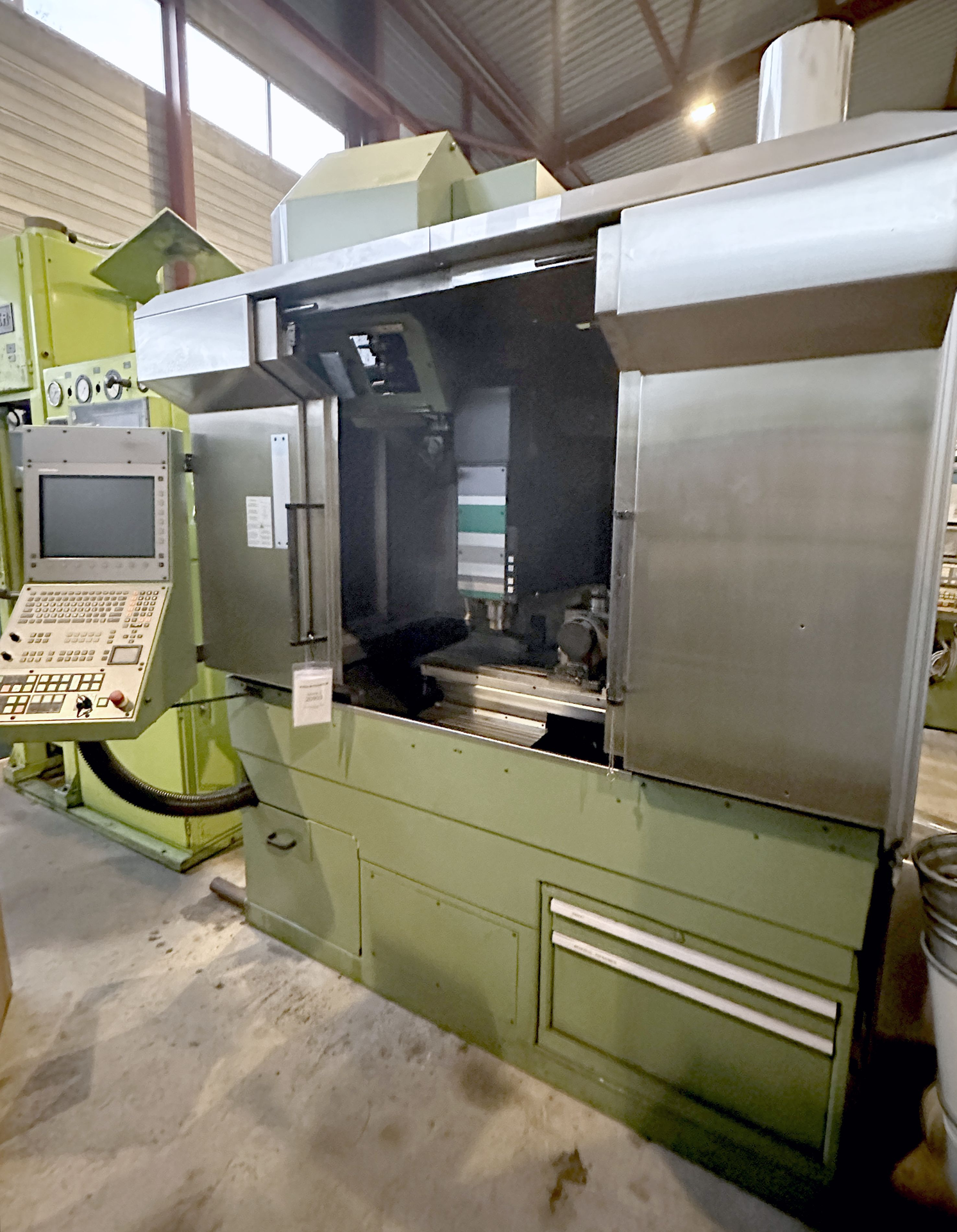

FEHLMANN PICOMAX 60-HSC ist ein 5-Achsen Bearbeitungszenter, ausgelegt für hochpräzise Fertigung mit großer Genauigkeit und Zuverlässigkeit. Bearbeitungsmöglichkeiten: Tisch 920×380 mm, max. Werkstückgewicht 250 kg; Verfahrwege X 505 mm, Y 355 mm, Z 610 mm; 28 Werkzeuge, Aufnahme HSK E50. Technische Daten: Spindel stufenlos 50–30000 t/min, Vorschub 1–20000 mm/min, Anschluss 50 Hz 3x400 V, Gesamtleistung 22 kVA; Maschinengewicht ≈3750 kg; Abmessungen L2070×B1936×H2642 mm. Zubehör: Satz Werkzeughalter, Kühlmitteleinrichtung, Vorbereitung Renishaw MP40, Teilapparat 4./5. Achse ATS 160, elektronisches Handrad, Absaugung für Graphit, Laser-Werkzeugkontrolle, Schaltschrank-Klimagerät; Spindelwechsel 2016. Ermöglicht enge Toleranzen; Einsatz in Automotive, Uhrmacherei, Maschinenbau, Luftfahrt und Medizintechnik.
| Anzahl Achsen simultan | 5 |

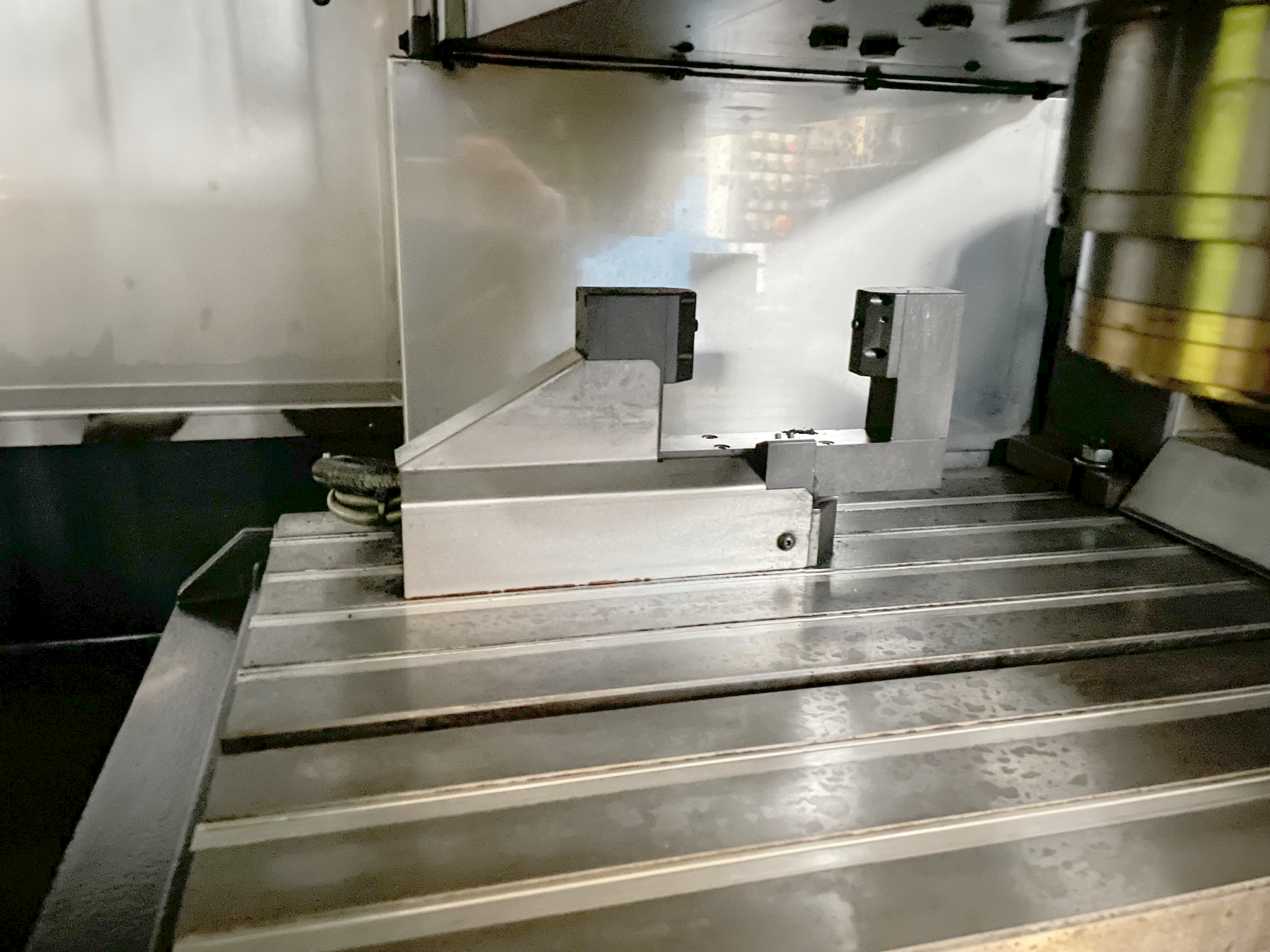

| Tischlänge | 920 mm |
| Tischbreite | 380 mm |
| Max. Werkstückgewicht auf dem Tisch | 250 kg |
| Längsweg (X-Achse) | 505 mm |
| Querweg (Y-Achse) | 355 mm |
| Vertikalweg (Z-Achse) | 610 mm |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 28 |
| Werkzeugaufnahme: HSK | E50 |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 30000 t/min |
| Vorschubgeschwindigkeit | 1 - 20000 mm/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Gesamtleistungsbedarf | 22 kVA |
| Maschinengewicht ca. | 3750 kg |
| Abmessungen Maschine: | |
| Länge | 2070 mm |
| Breite | 1936 mm |
| Höhe | 2642 mm |
| Diverses Zubehör: | |

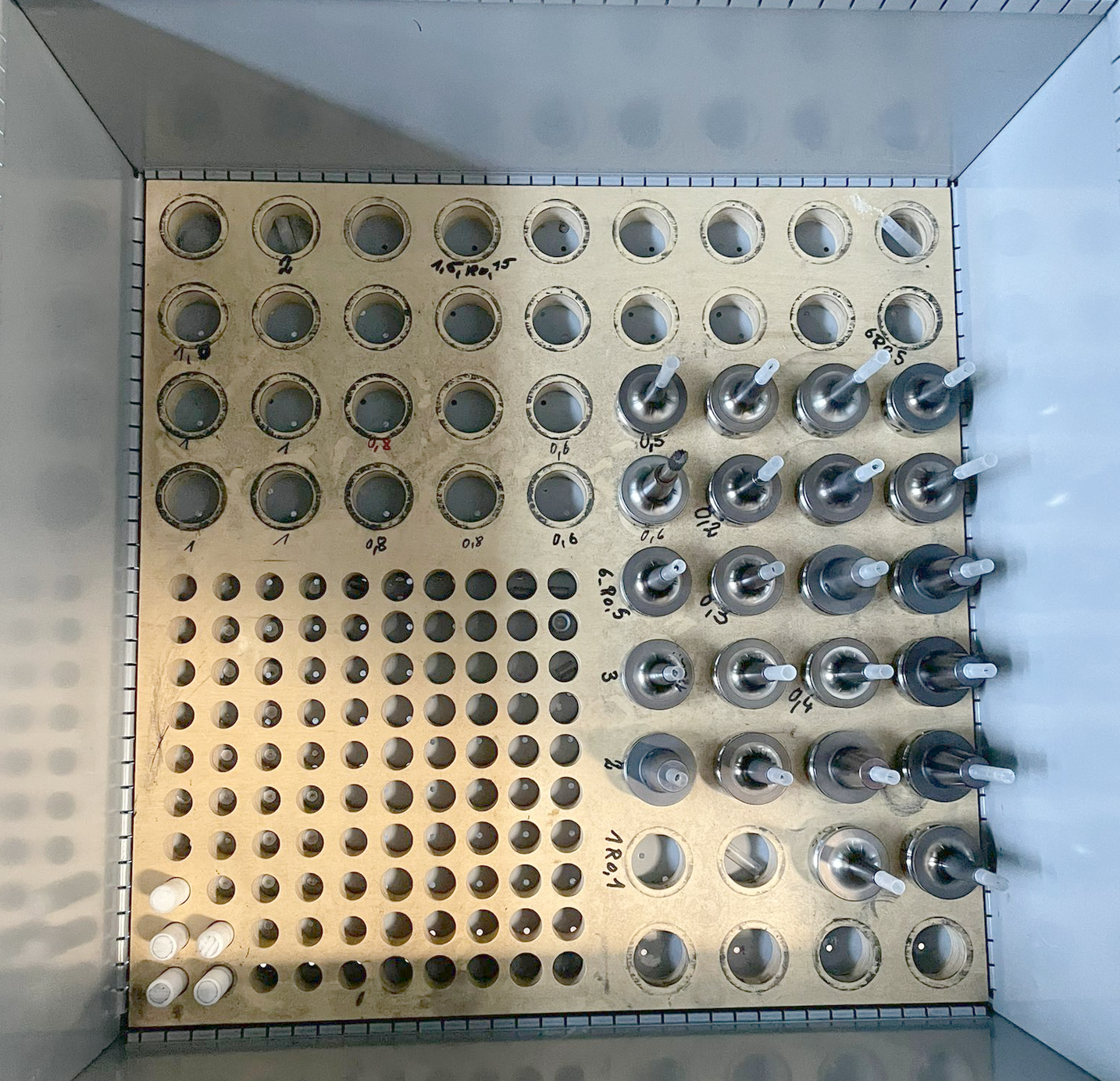

| Satz Werkzeughalter | |
| Kühlmitteleinrichtung | |

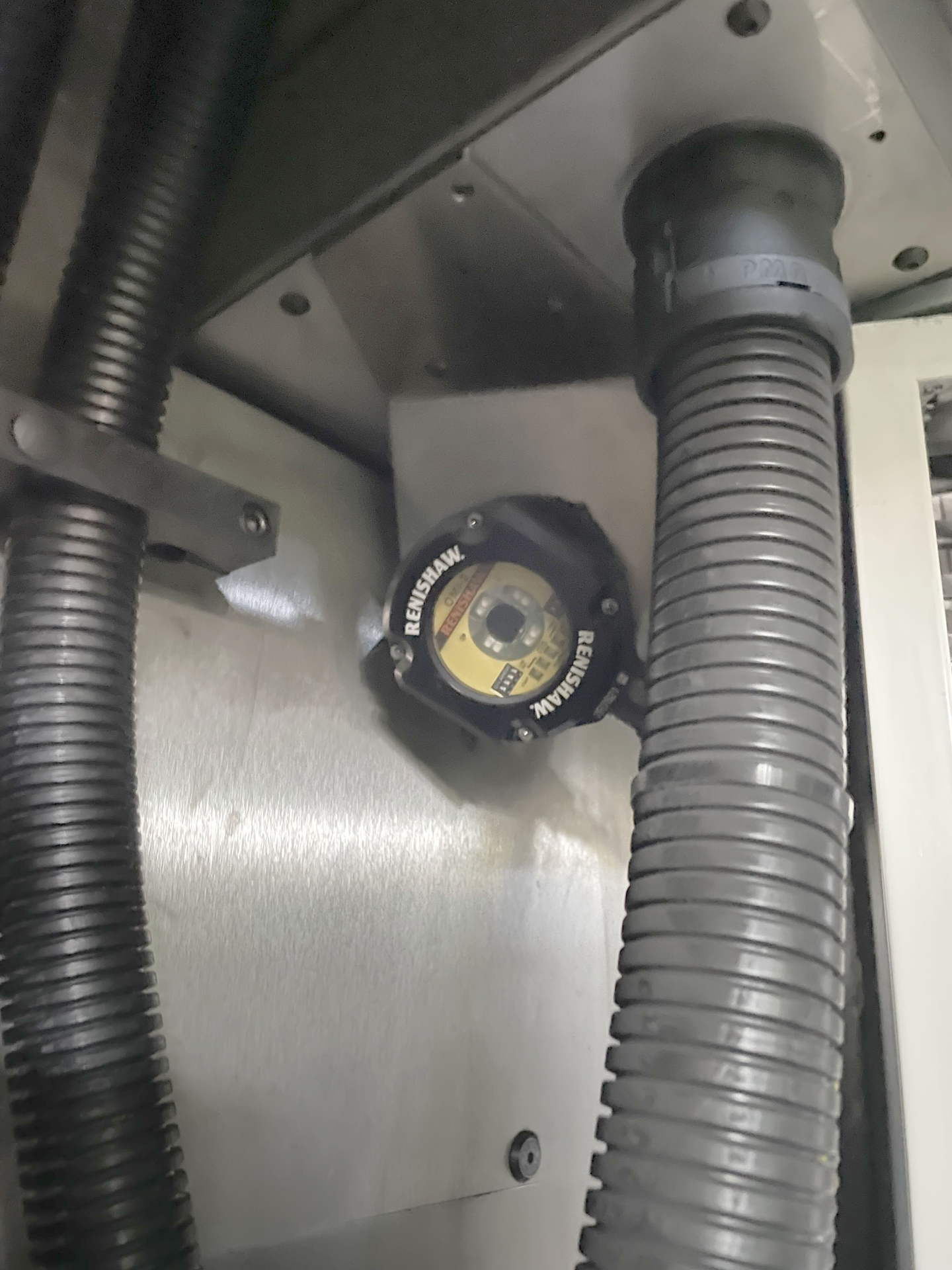

| Vorbereitung für 3D-Tastsystem Renishaw | MP40 |

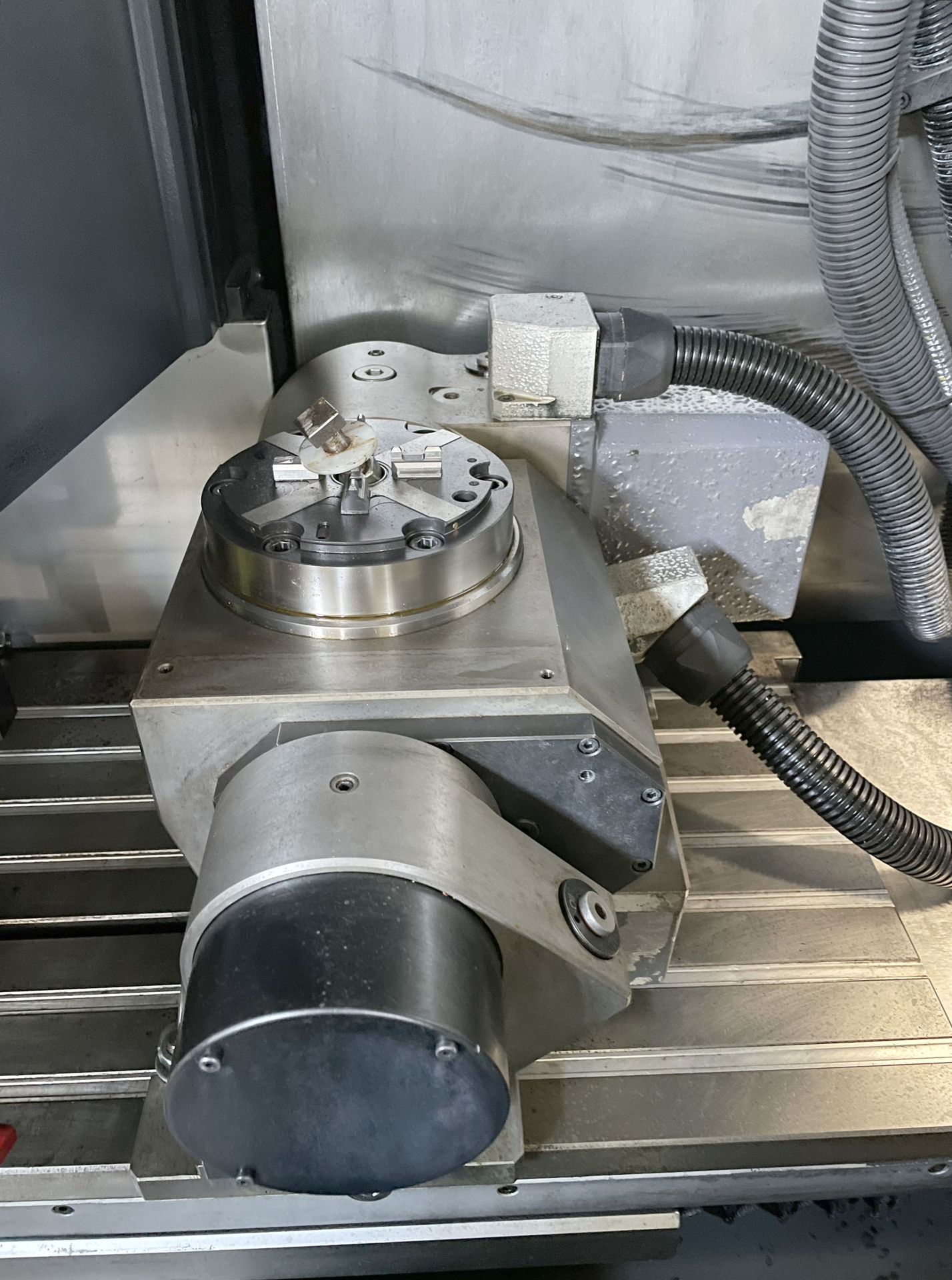

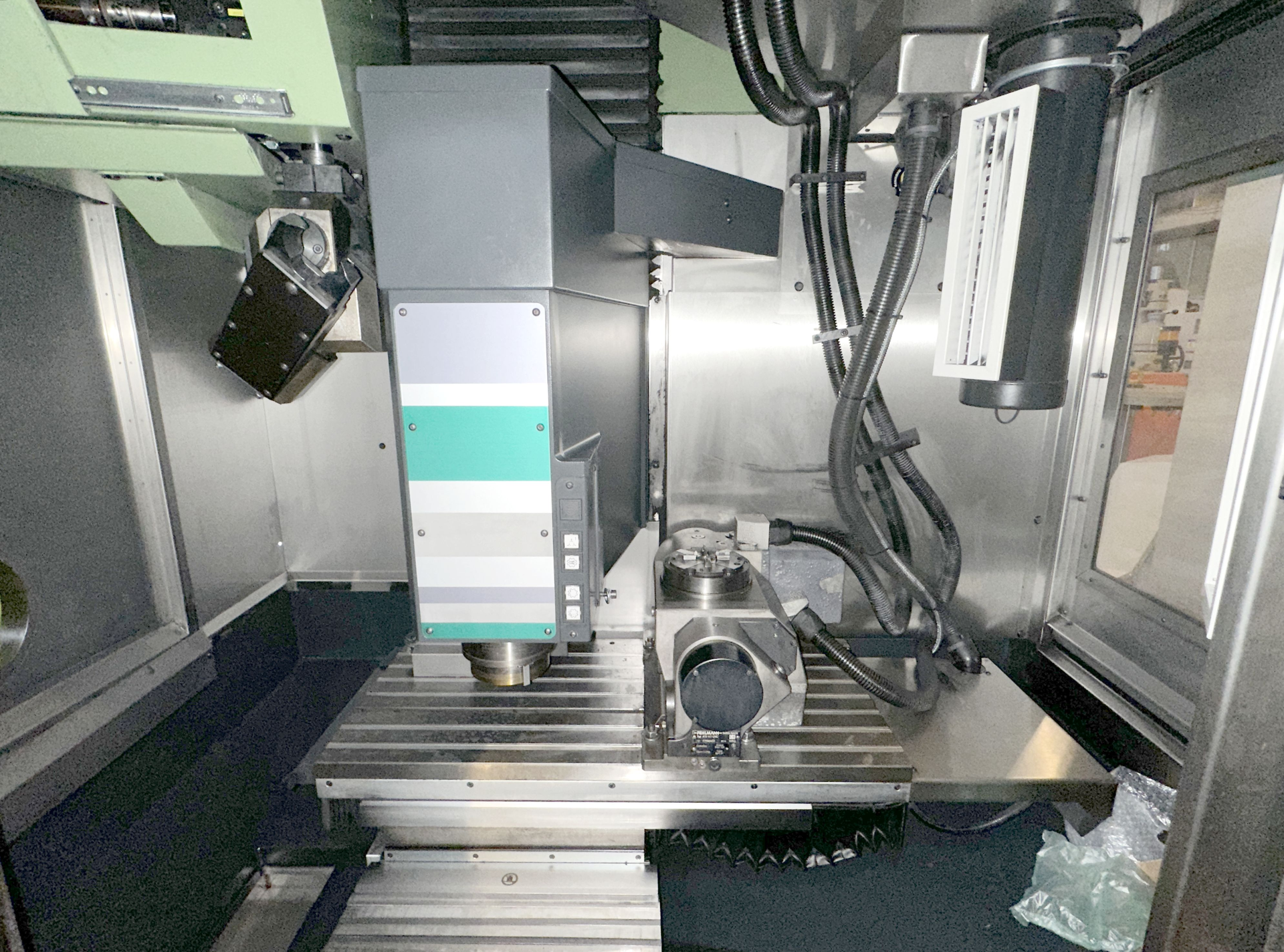

| Teilapparat 4. + 5. Achse | ATS 160 |
| Elektronisches Handrad | |

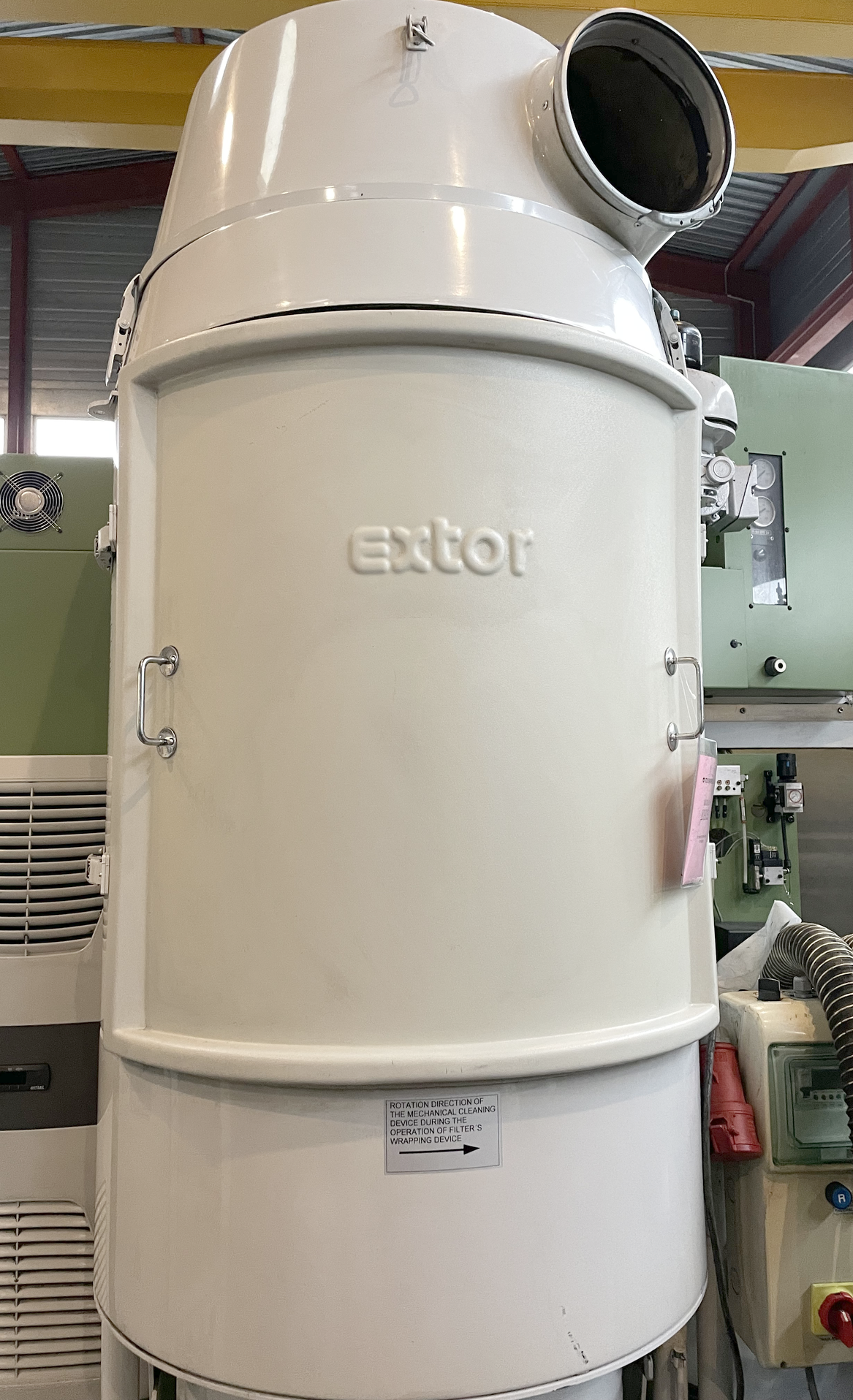

| Staubabsaugung für Graphit | |
| Laser-Werkzeugkontrollsystem | |
| Schaltschrank Klimagerät | |
| Bemerkungen: | |
| Spindeltausch | 2016 |
