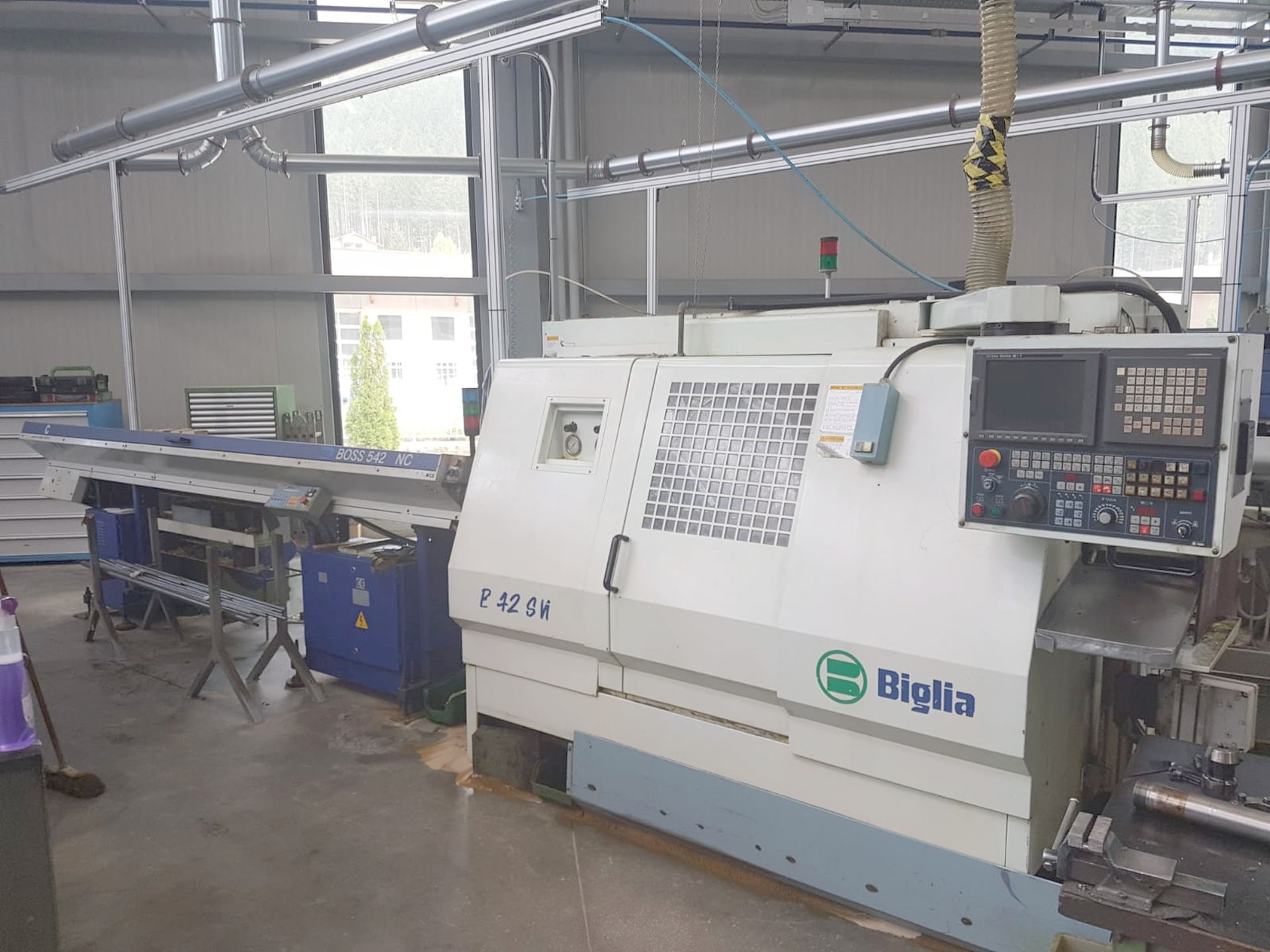

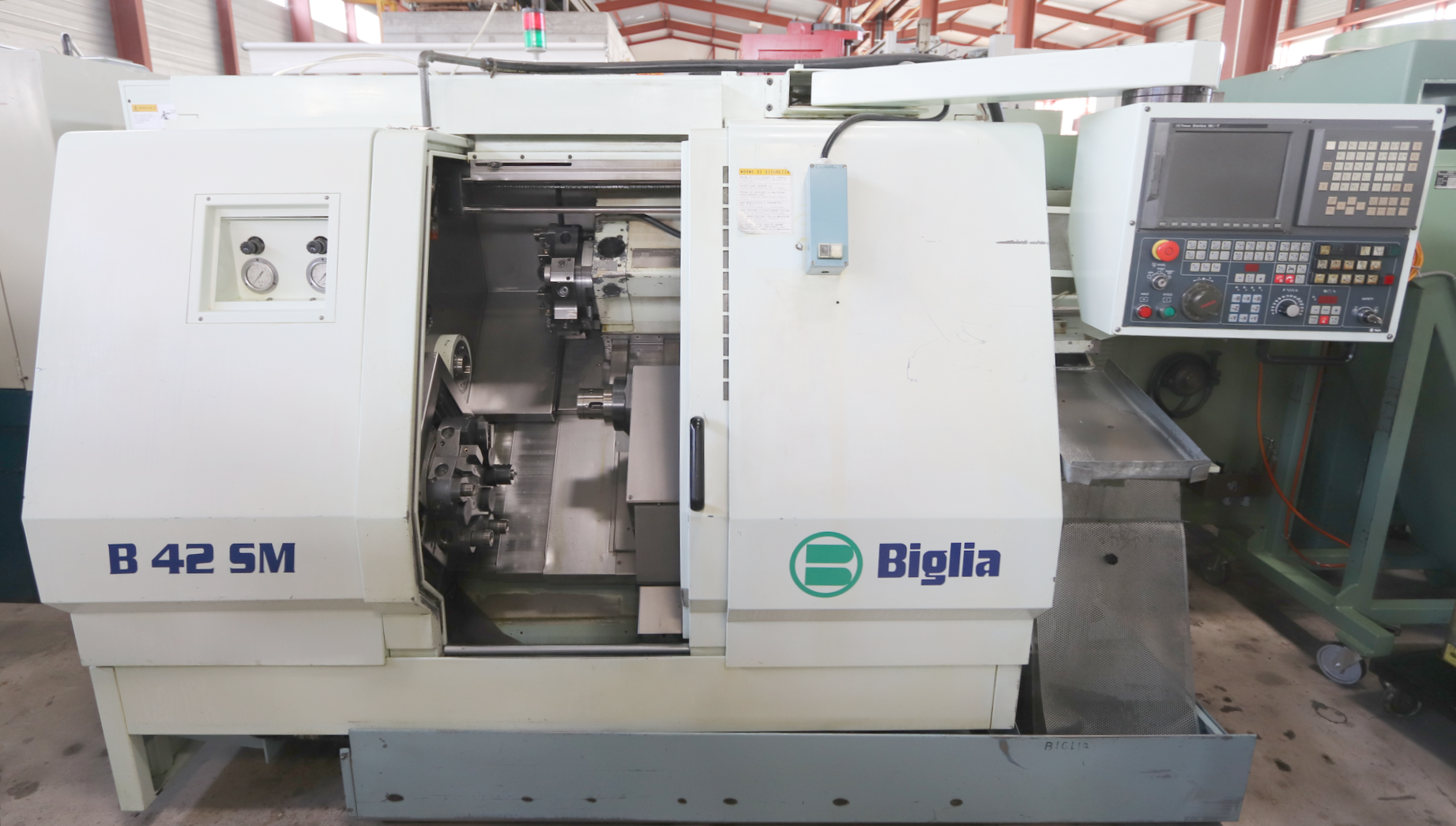

BIGLIA B 42 SM ist eine CNC Drehmaschine für Präzisionsbearbeitung, hohe Genauigkeit und Zuverlässigkeit. 2 Spindeln, 2 Revolver (12 Pos.), Spindelabstand 560 mm; max Ø 200 mm, Länge 300 mm, Stangendurchm. 41 mm. Hauptspindel 100–5000 min⁻¹ 3,7–5,5 kW; X/Z oben 175/305 mm, unten 132/155 mm; C 0,001°. Zubehör: Kühlung 150 l, Barfutter IEMCA BOSS 542. Geeignet für enge Toleranzen; Automotive, Luftfahrt, Medizintechnik, Uhren
| Anzahl Spindeln | 2 |
| Anzahl Revolver | 2 |
| Distanz zwischen den Spindeln | 560 mm |

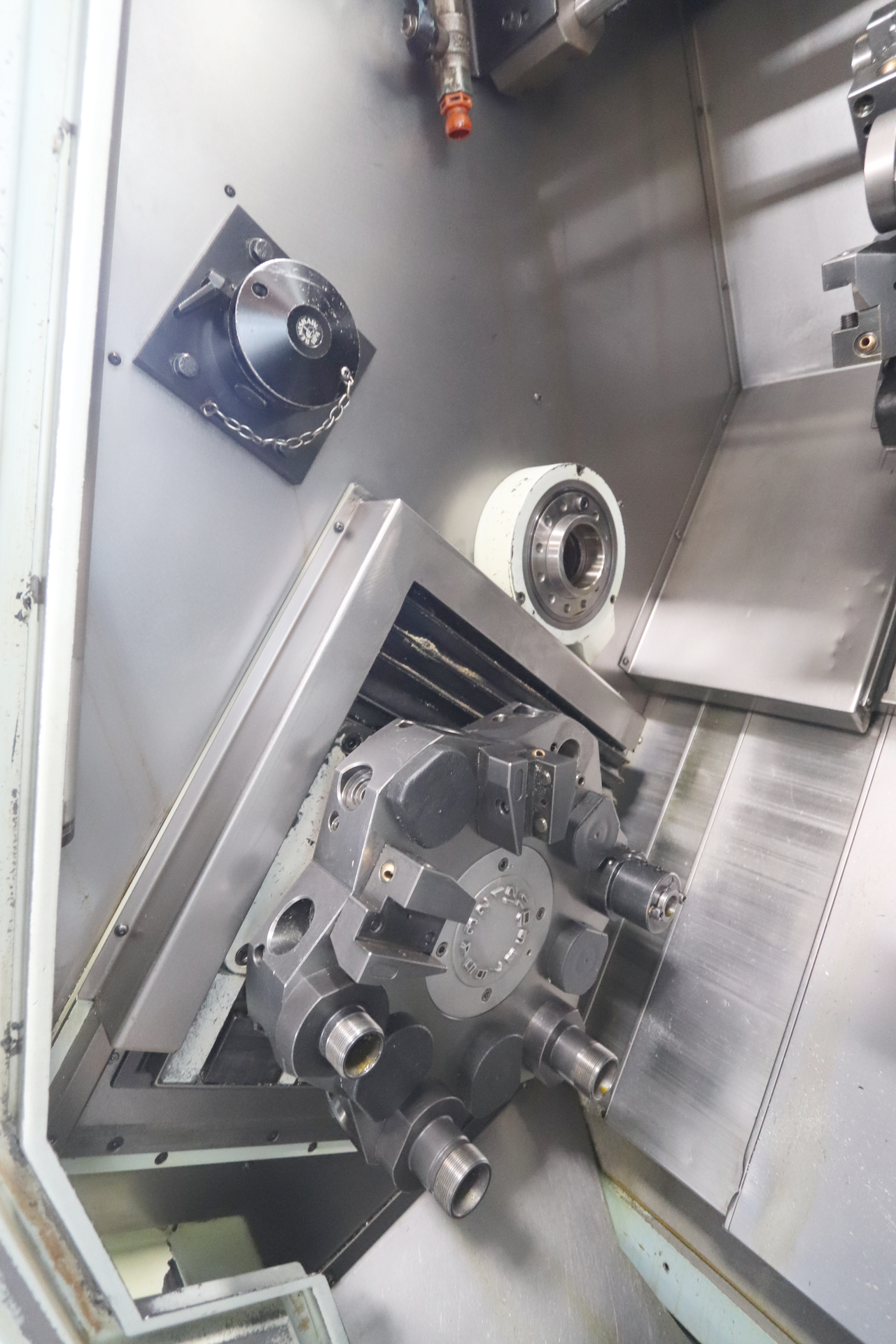

| Revolver: | |
| Anzahl Positionen Revolver 1 | 12 |
| Anzahl Positionen Revolver 2 | 12 |
| Angetriebene Werkzeuge Revolver 1 | 6 |
| Drehzahlen | 100 - 3000 t/min |
| Werkzeugschaftquerschnitt | 20 mm |
| Leistung drehende Werkzeuge | 1.5 / 3.7 kW |
| Bohrerdurchmesser max. | 25 mm |
| Schaltzeit | 0.4 s |

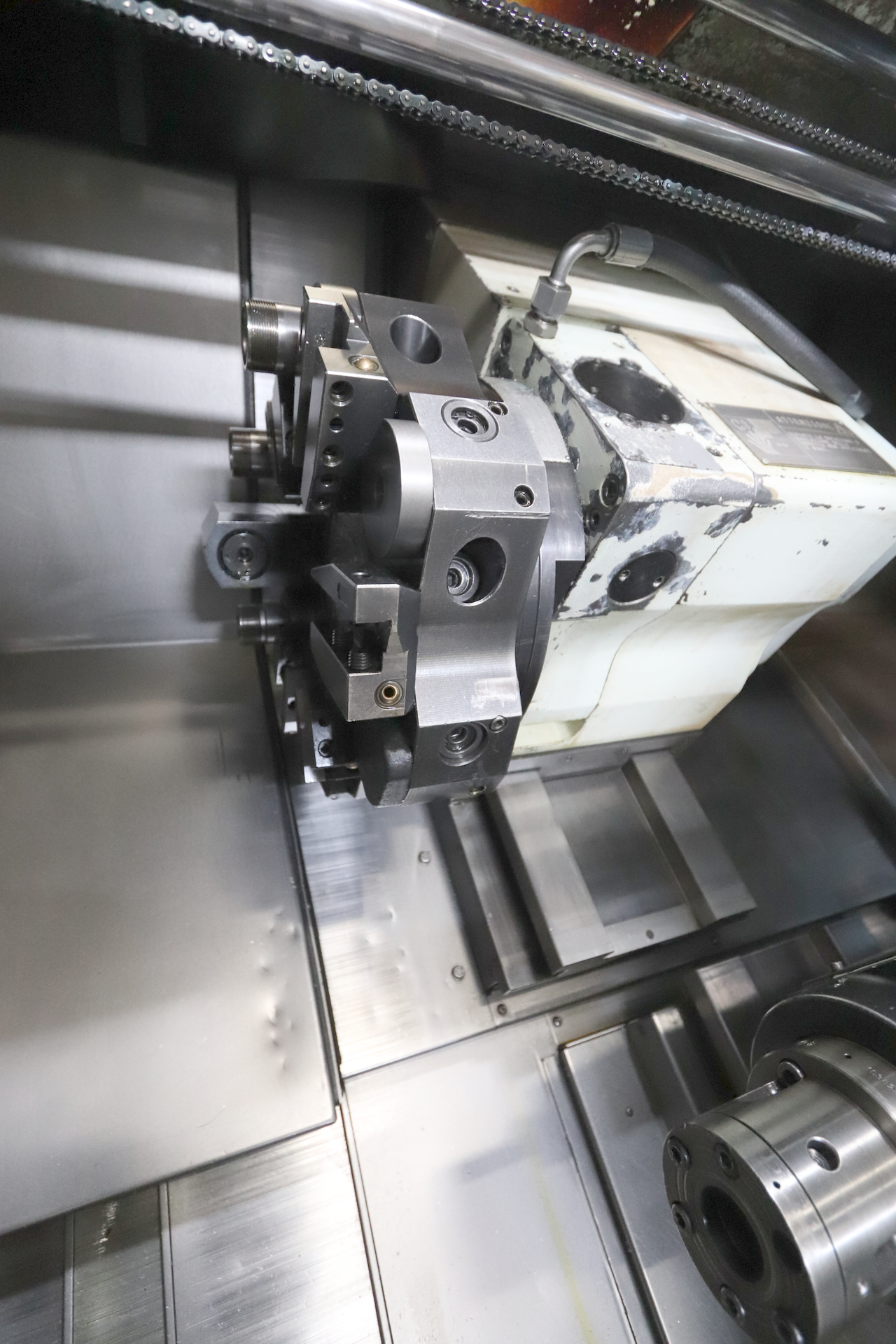

| Oberer Revolverkopf: | |
| X-Achse | 175 mm |
| Z-Achse | 305 mm |
| Unterer Revolverkopf: | |
| X-Achse | 132 mm |
| Z-Achse | 155 mm |
| Hauptspindel: | |
| Spindelnase | ASA 5" |
| Spindelbohrung | 52 mm |
| Spannzangenaufnahme Typ | DIN 6343 |
| Stangendurchmesser max. | 41 mm |
| Drehdurchmesser maximal | 200 mm |
| Drehlänge maximal | 300 mm |
| C-Achse (Spindel,Auflösung) | 0.001 ° |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 100 t/min |
| bis | 5000 t/min |
| Spindelleistung | 3.7 - 5.5 kW |

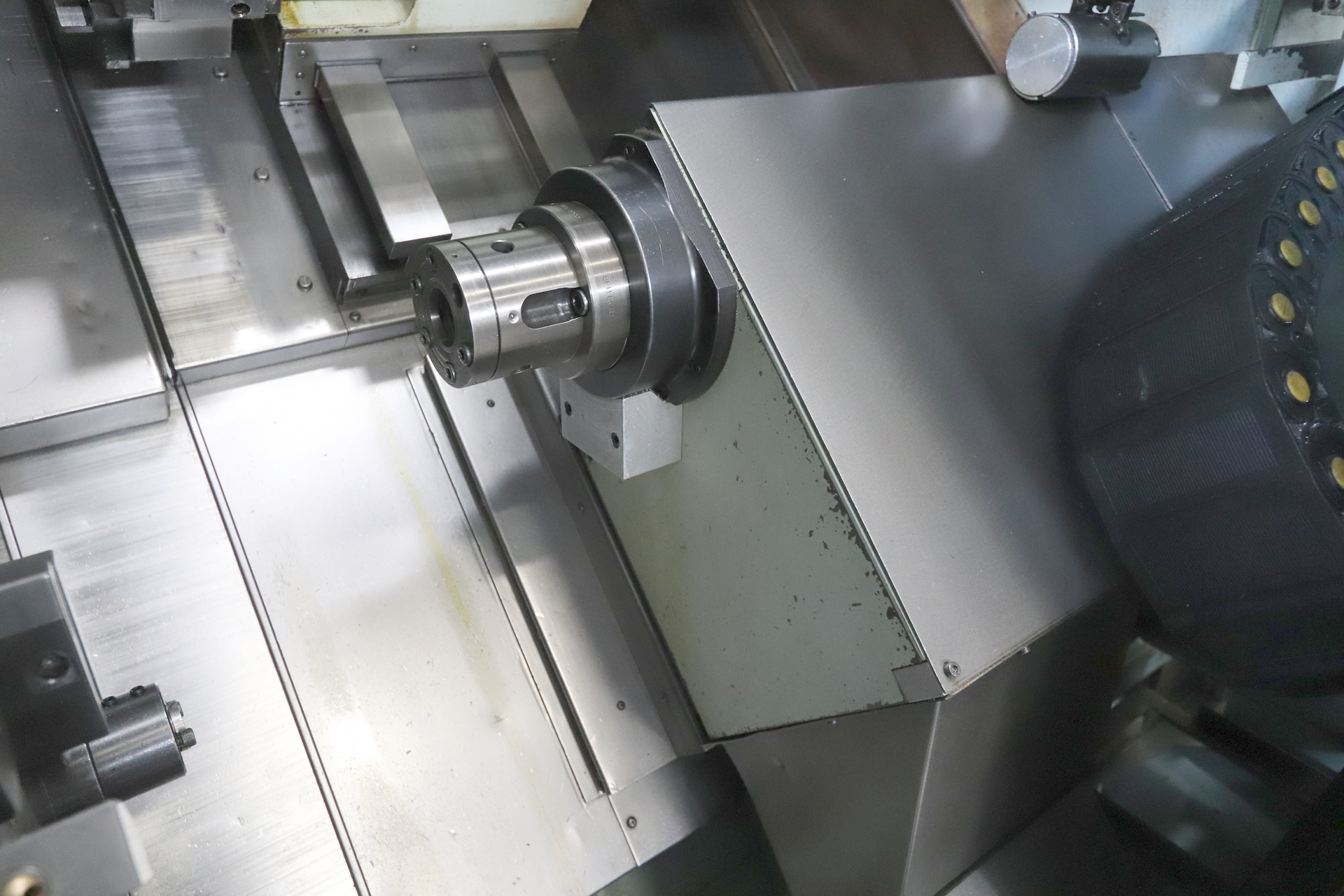

| Gegenspindel: | |
| Spindelnase | ASA 4" |
| Spindelbohrung | 42 mm |
| Drehzahl max. | 5000 t/min |
| Spannzangenaufnahme Typ | DIN 6343 |
| Drehdurchmesser maximal | 150 mm |
| Drehlänge maximal | 150 mm |
| C-Achse (Spindel,Auflösung) | ° |
| Eilgang X | 12 m/min |
| Eilgang Z | 20 m/min |
| Spindelmotor | 11 - 15 kW |
| Anschluss 50 Hz 3x | 400 Volt |
| Maschinengewicht ca. | 4700 kg |
| Abmessungen Maschine: | |
| Länge | 2500 mm |
| Breite | 2000 mm |
| Höhe | 2100 mm |
| Diverses Zubehör: | |
| Beleuchtung | |

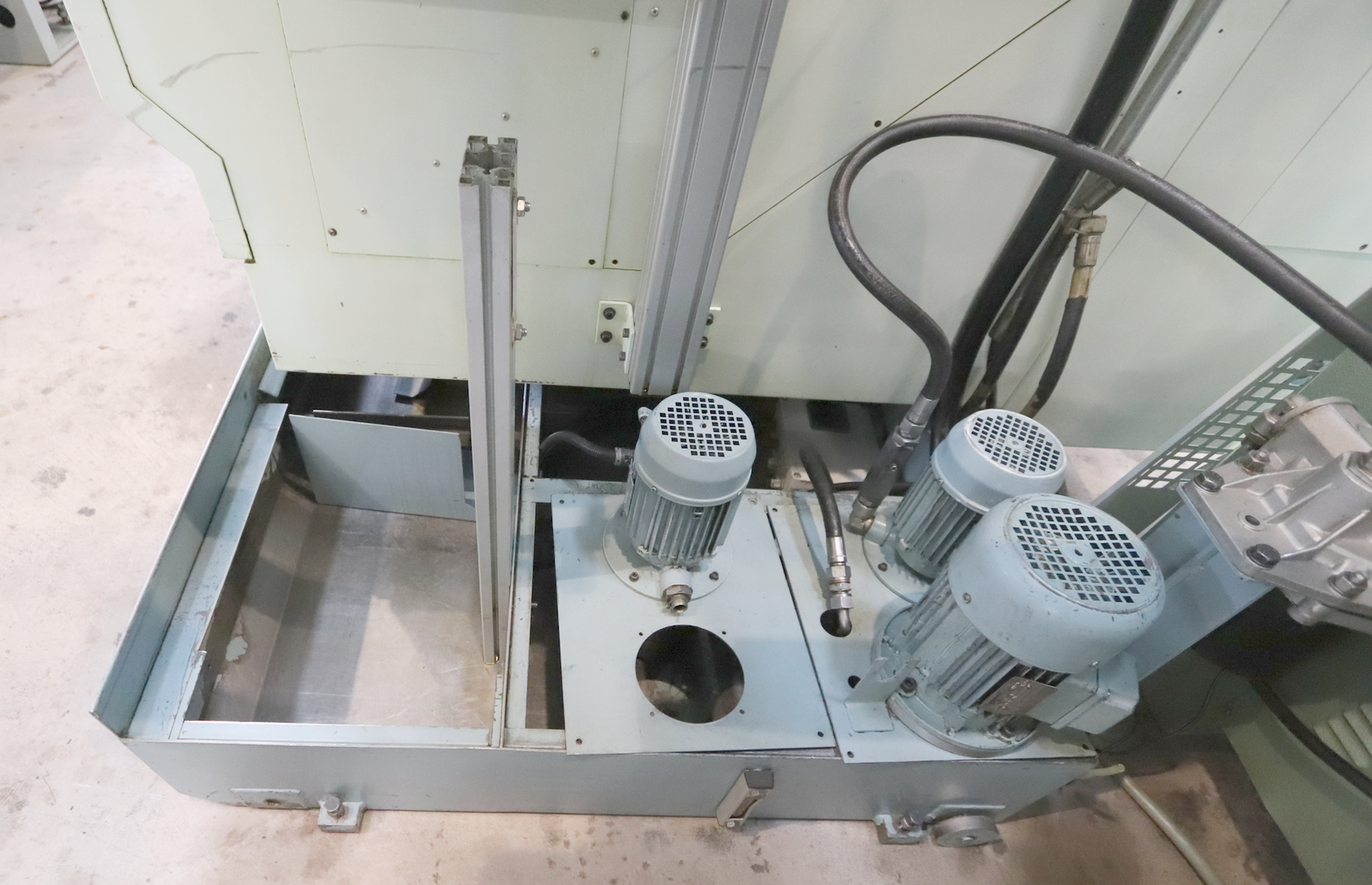

| Kühlmitteleinrichtung | 150 l |

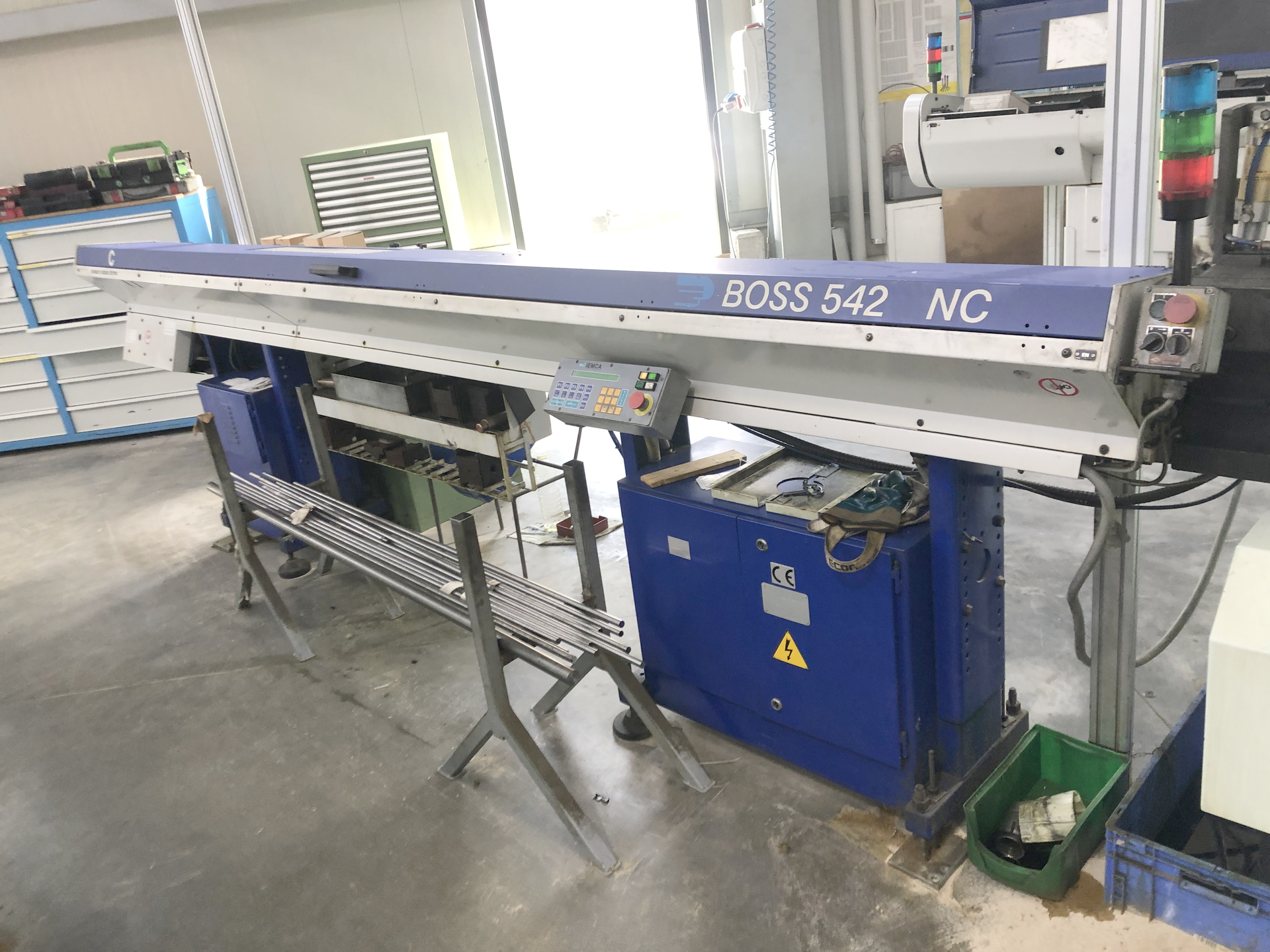

| Lademagazin | IEMCA |
| Typ | BOSS 542 |
| Stangenlänge max. | 3200 mm |
| Stangendurchmesser | 5 - 42 mm |

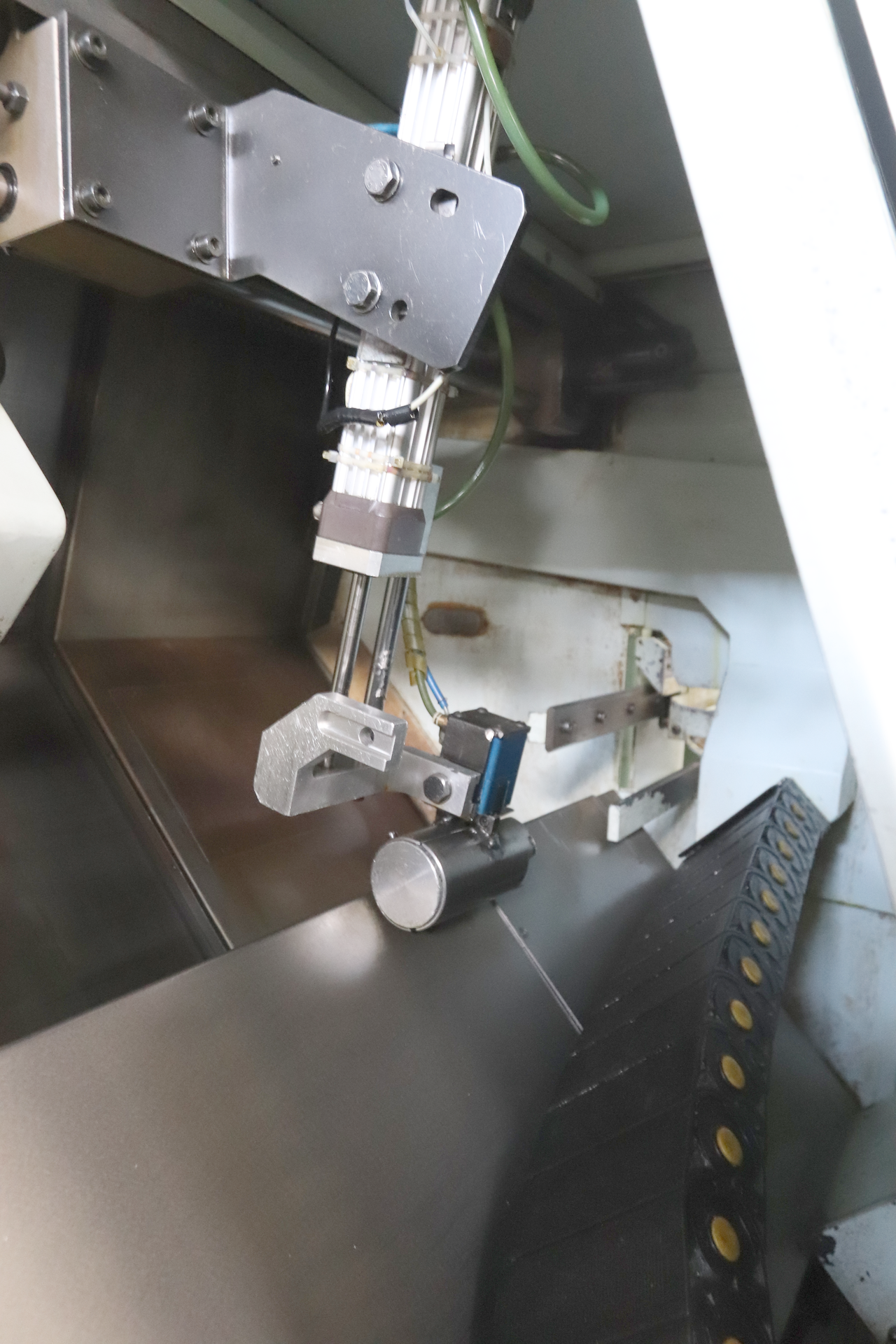

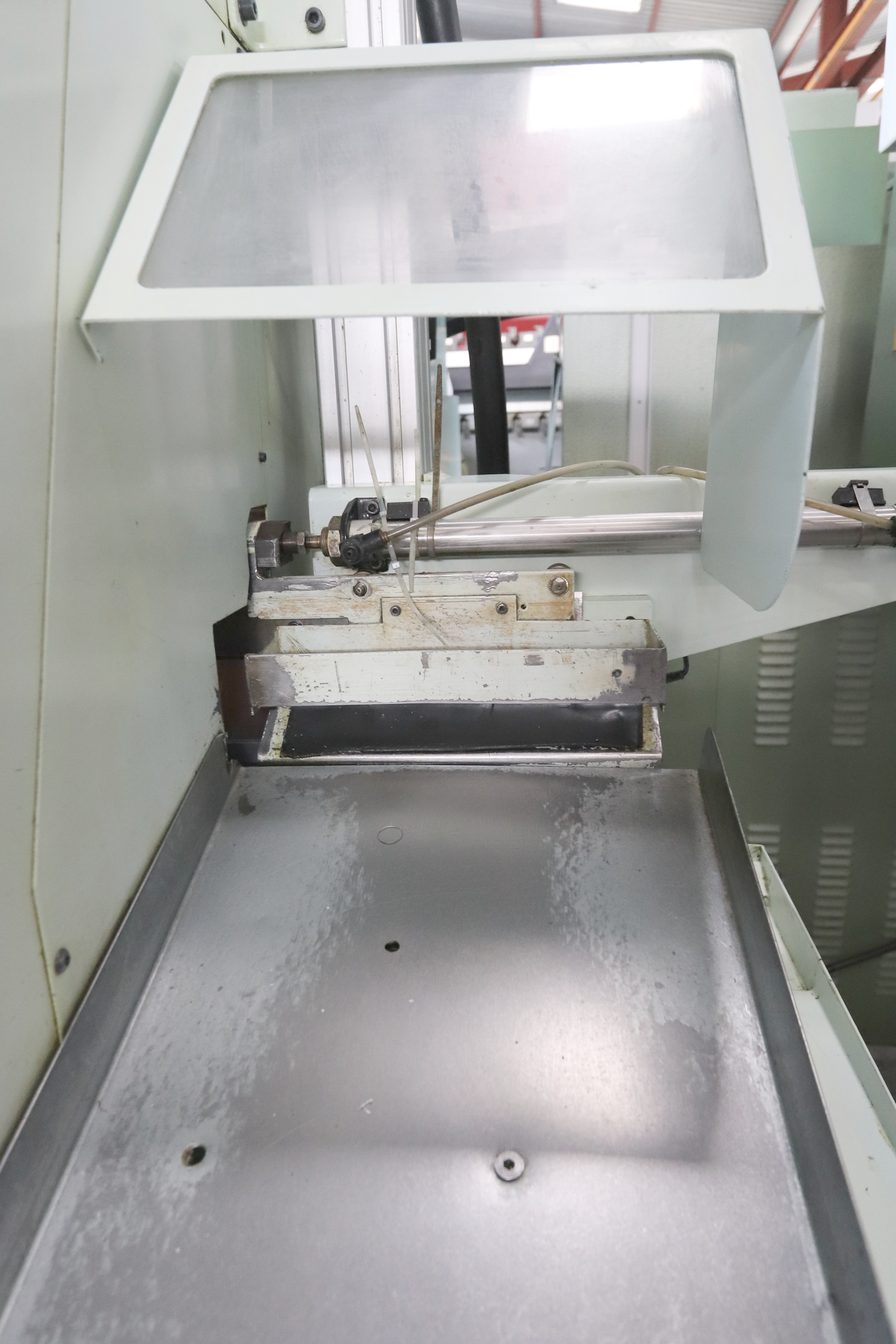

| Werkstückentferner | |
| Schaltschrank Kühlgerät | |
| Zustandsleuchte |
