AXA VHC-50-6000-M/2E ist ein 4-Achsen Bearbeitungszenter, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Tisch 6400×1000 mm, max. Gewicht 1500 kg; Verfahrwege X 6000 mm, Y 1000 mm, Z 1140/1200 mm; B ±90°, Teilung 0,001°. Daten: Spindel HSK‑A100 45–9000 t/min; Spindelleistung 24/45 kW; Gesamt 80 kVA; Vorschübe 1–9999 mm/min; Eilgang 20/20/15 m/min; Druckluft 6 bar; 3×400 V 50 Hz; Gewicht ≈42000 kg; Abmessungen 11500×4300×4500 mm. Zubehör: Kühlmitteleinrichtung, Direktmesssystem X/Y/Z, Späneförderer, CNC‑schwenkkopf, Nebelabsaugung. Erzielt enge Toleranzen; Einsatz: Automotive, Uhren, Maschinenbau, Luftfahrt, Medizintechnik.
| Anzahl Achsen total | 4 |

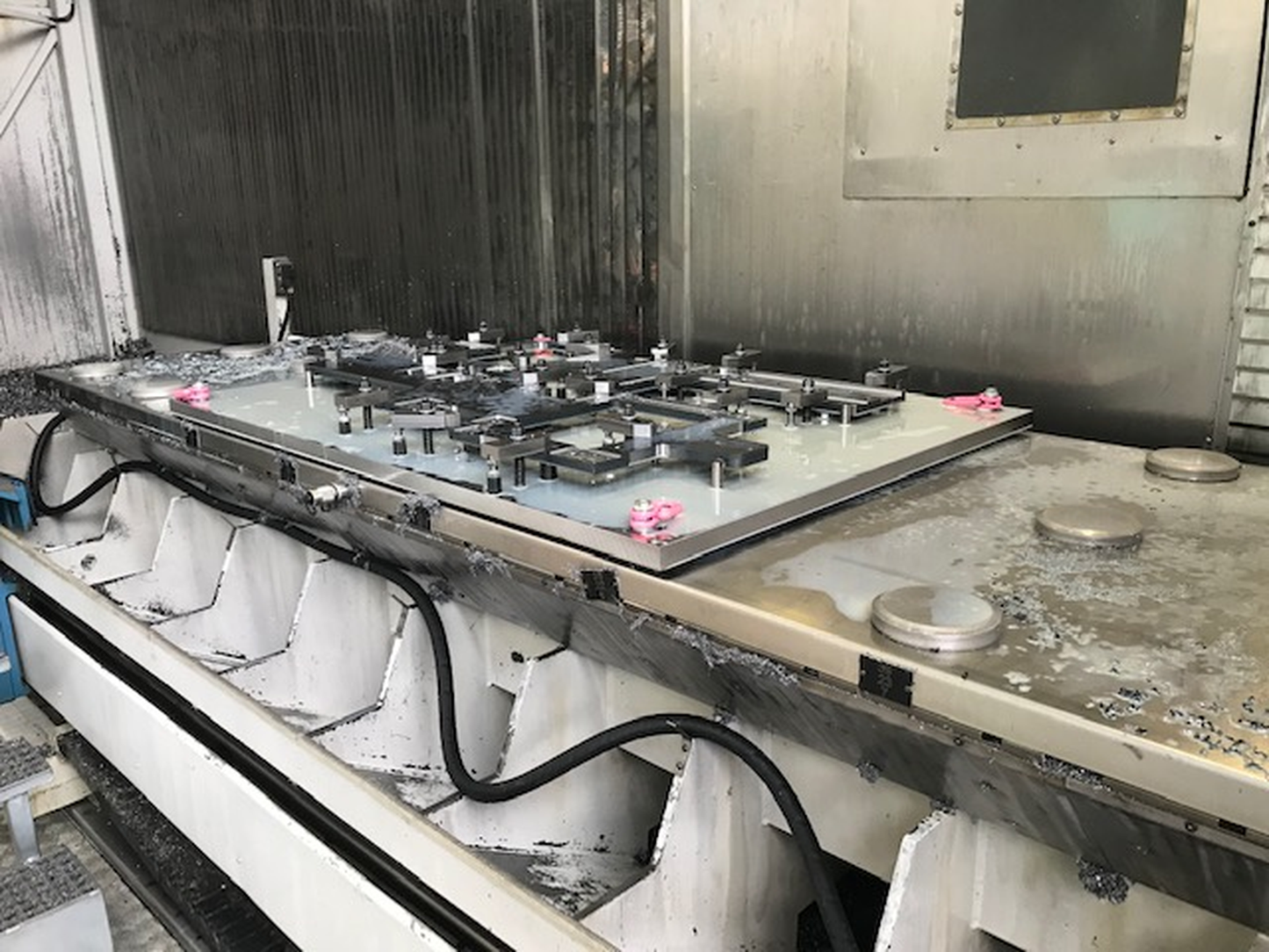

| Tischlänge | 6400 mm |
| Tischbreite | 1000 mm |
| Max. Werkstückgewicht auf dem Tisch | 1500 kg |
| Längsweg (X-Achse) | 6000 mm |
| Querweg (Y-Achse) | 1000 mm |
| Vertikalweg (Z-Achse) | 1140 / 1200 mm |
| B-Achse Schwenkbereich | +/-90 ° |
| Teilung des Fräskopfes (B) | 0.001 ° |

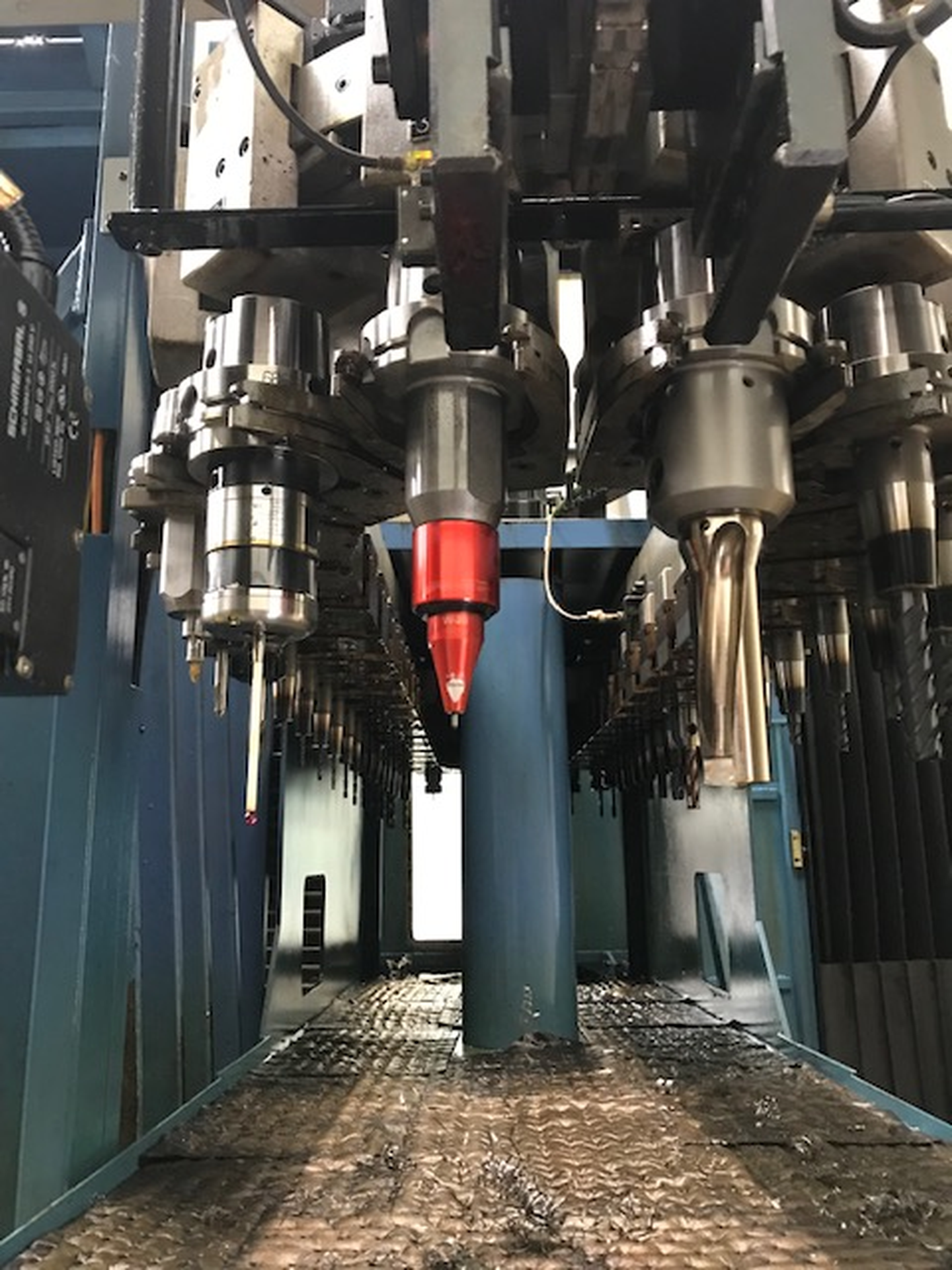

| Werkzeugmagazin Anzahl Werkzeugplätze | 80 |
| Werkzeugdurchmesser max. | 100 mm |
| Durchmesser bei freien Nebenplätzen | 180 mm |
| Maximale Werkzeuglänge | 400 mm |
| Werkzeuggewicht max. | 15 kg |
| Werkzeugwechselzeit | 6 s |
| Werkzeugaufnahme: HSK-A | 100 |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 45 t/min |
| bis | 9000 t/min |
| Vorschübe: | |
| Längs von | 1 mm/min |
| bis | 9999 mm/min |
| Quer von | 1 mm/min |
| bis | 9999 mm/min |
| Vertikal von | 1 mm/min |
| bis | 9999 mm/min |
| Eilgang: Längs | 20 m/min |
| Eilgang: Quer | 20 m/min |
| Eilgang: Vertikal | 15 m/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 24 / 45 kW |
| Gesamtleistungsbedarf | 80 kVA |
| Maschinengewicht ca. | 42000 kg |
| Abmessungen Maschine: | |
| Länge | 11500 mm |
| Breite | 4300 mm |
| Höhe | 4500 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Direktes Messsystem X-,Y und Z-Achse | |

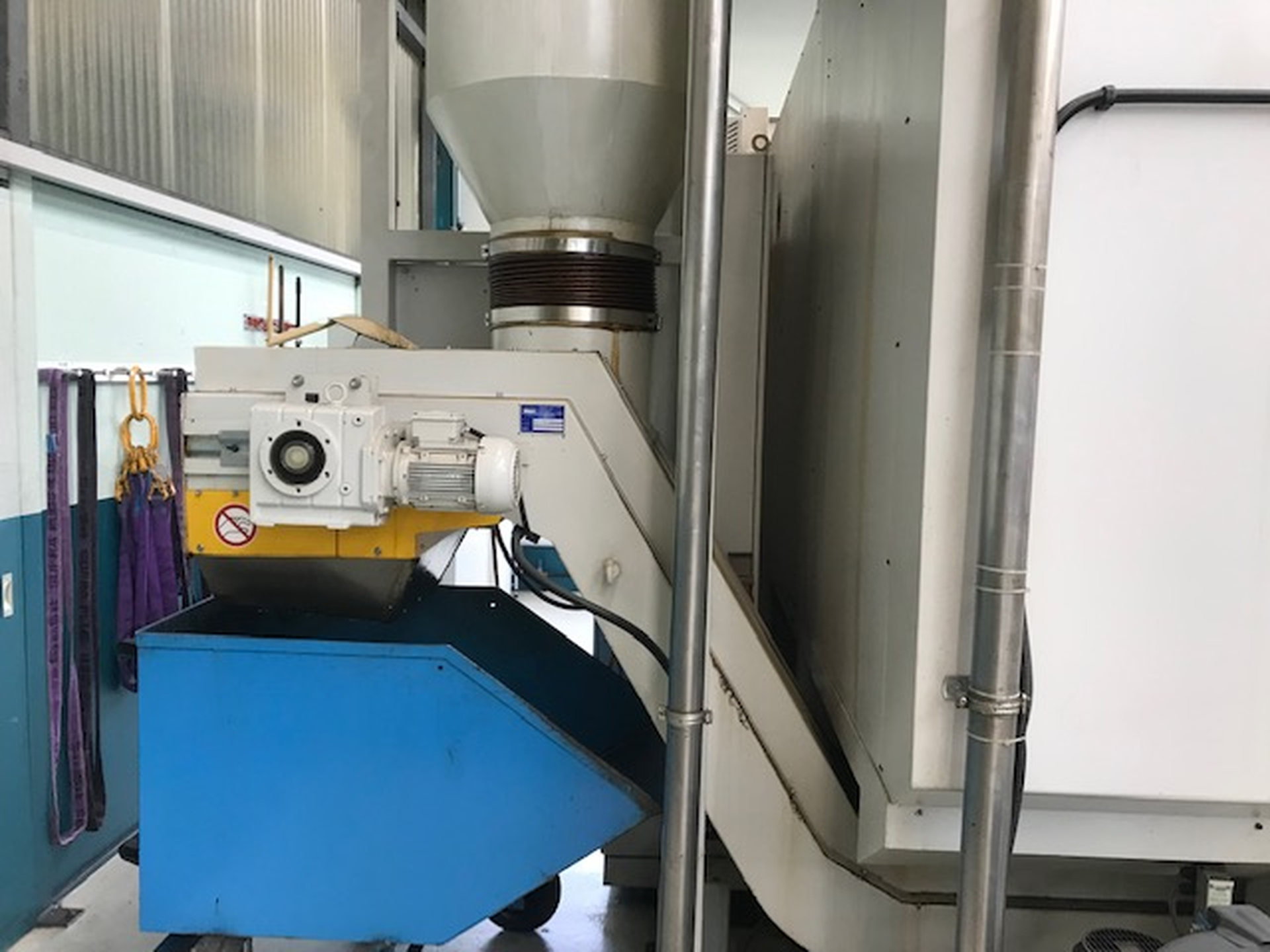

| Späneförderer | |

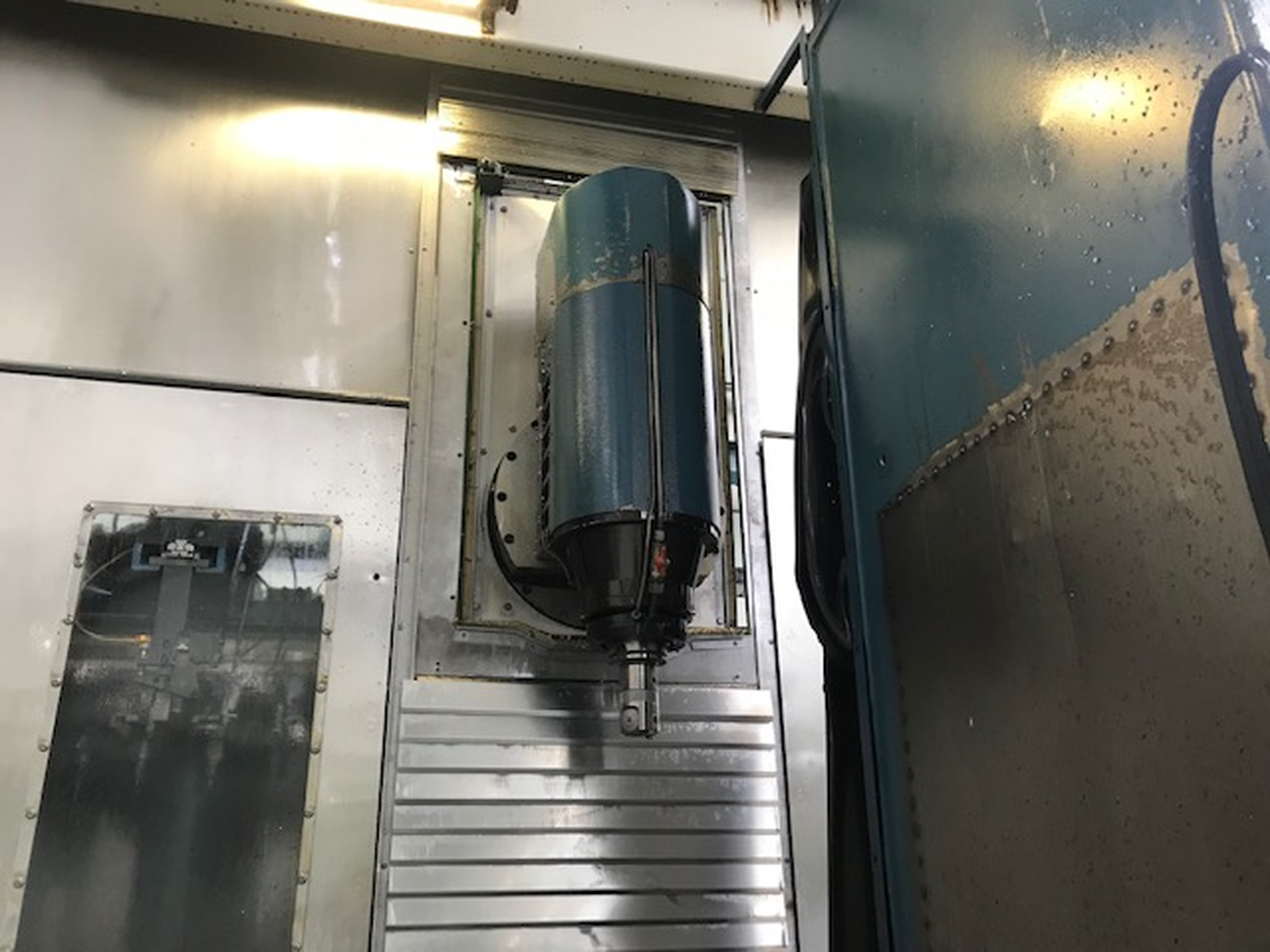

| CNC Vertikalschwenkkopf | |

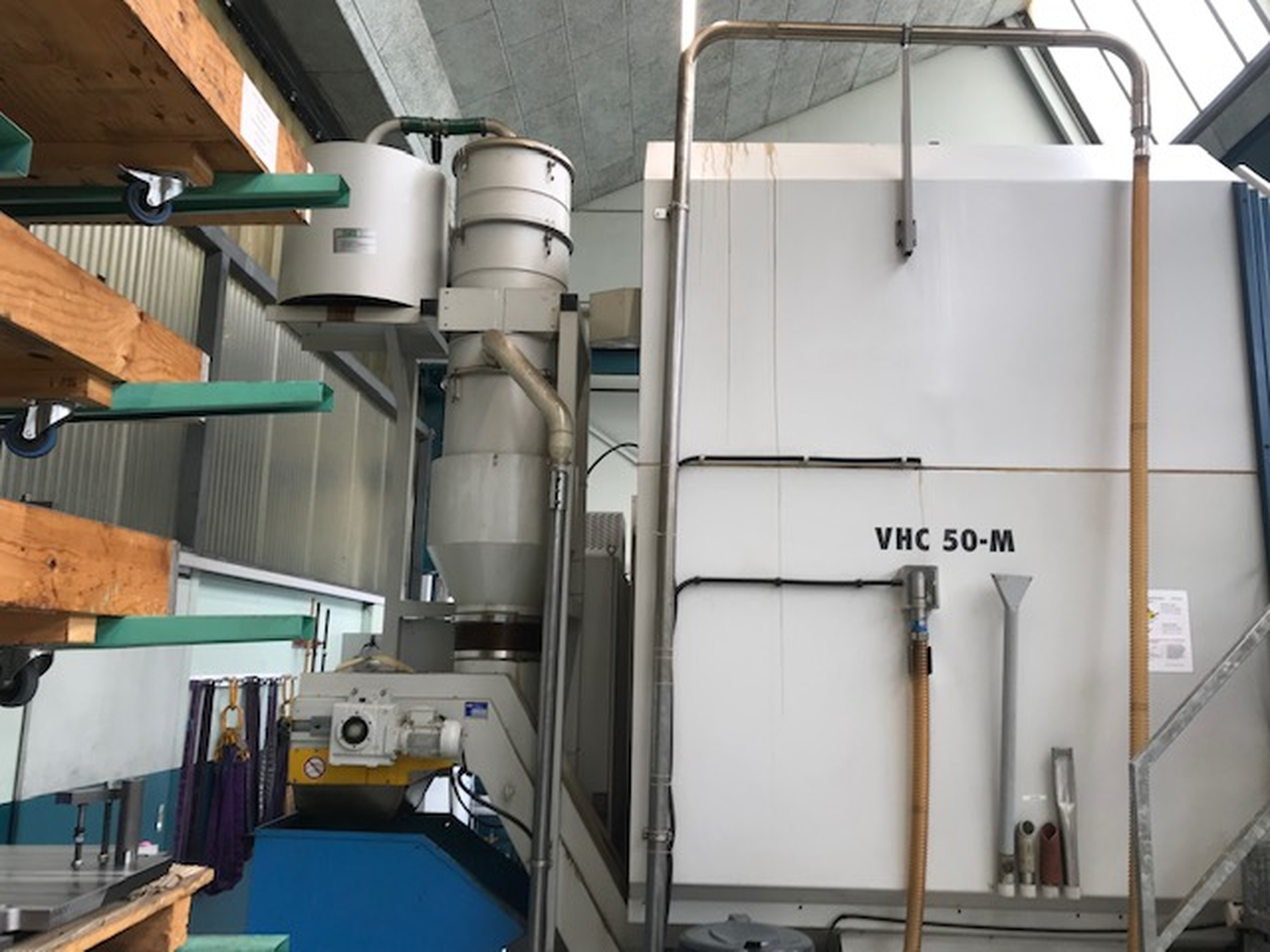

| Kühlmittel-/ Nebelabsaugung |
