KUNZMANN WF 7/3
Typ: WF 7/3
Hersteller: KUNZMANN
Gruppe: CNC Fräsmaschine
Untergruppe: CNC Fräsmaschine
Steuerung: HEIDENHAIN TNC 124
Jahr: 2003
Lager: 020606
Special Price
CHF 6 000
Sonderangebote werden wie gesehen verkauft, ohne Garantie auf Funktionstüchtigkeit und ohne unsere Überprüfung.
KUNZMANN WF 7/3 ist eine CNC‑Fräsmaschine für Präzision, hohe Genauigkeit und Zuverlässigkeit. Bearbeitungsmöglichkeiten: Tisch 800×425 mm, Verfahrwege X600×Y400×Z400 mm, Tischbelastung 250 kg, Abstand Spindel–Tisch 560 mm, Aufnahme SK40. Technische Daten: stufenlose Spindeldrehzahl 5–5000 rpm, Spindelmotor 5,5/7 kW, Gesamtbedarf 15 kVA, Netz 3x400 V 50 Hz, Vorschübe bis 2000 mm/min, Eilgang X/Y 10 m/min Z 8 m/min, Pinolenhub 60 mm, Schwenkbereich ±90°, Gewicht ~1800 kg, Abmessungen 2100×1800×2050 mm. Zubehör: starrer Winkeltisch, elektronisches Handrad, Messtaster Heidenhain, Vertikalfräskopf, Spritzschutz, Kühlmittel, Maschinenlampe. Eignet sich für enge Toleranzen in Automotive, Luftfahrt, Werkzeugbau, Medizintechnik, Uhrmacherei.
| Anzahl Achsen total | 3 |
| Tischlänge | 800 mm |
| Tischbreite | 425 mm |
| Längsweg (X-Achse) | 600 mm |
| Querbewegung (Y-Achse) | 400 mm |
| Vertikalweg (Z-Achse) | 400 mm |
| Max. Werkstückgewicht auf dem Tisch | 250 kg |
| Distanz zwischen Vertikalspindel | |
| und Tisch | 560 mm |
| Spindelaufnahme: | 40 SK |
| Spindeldrehzahlen: | |
| Stufenlos | |
| Horizontal von | 5 t/min |
| bis | 5000 t/min |
| Vertikal von | t/min |
| von | 5 t/min |
| bis | 5000 t/min |
| Schwenkbereich Vertikalfräskopf | +/- 90 ° |
| Vorschübe: | |
| Stufenlos | |
| Längs von | mm/min |
| bis | 2000 mm/min |
| Quer von | mm/min |
| bis | 2000 mm/min |
| Vertikal von | mm/min |
| bis | 2000 mm/min |
| Eilgang: Längs | 10 m/min |
| Eilgang: Quer | 10 m/min |
| Eilgang: Vertikal | 8 m/min |
| Weg der Vertikalpinole | 60 mm |
| Anschluss 50 Hz 3x | 400 Volt |
| Frässpindelmotor | 5.5 / 7 kW |
| Gesamtleistungsbedarf | 15 kVA |
| Maschinengewicht ca. | 1800 kg |
| Abmessungen Maschine: | |
| Länge | 2100 mm |
| Breite | 1800 mm |
| Höhe | 2050 mm |
| Diverses Zubehör: | |
| Starrer Winkeltisch | |
| Elektronisches Handrad | |

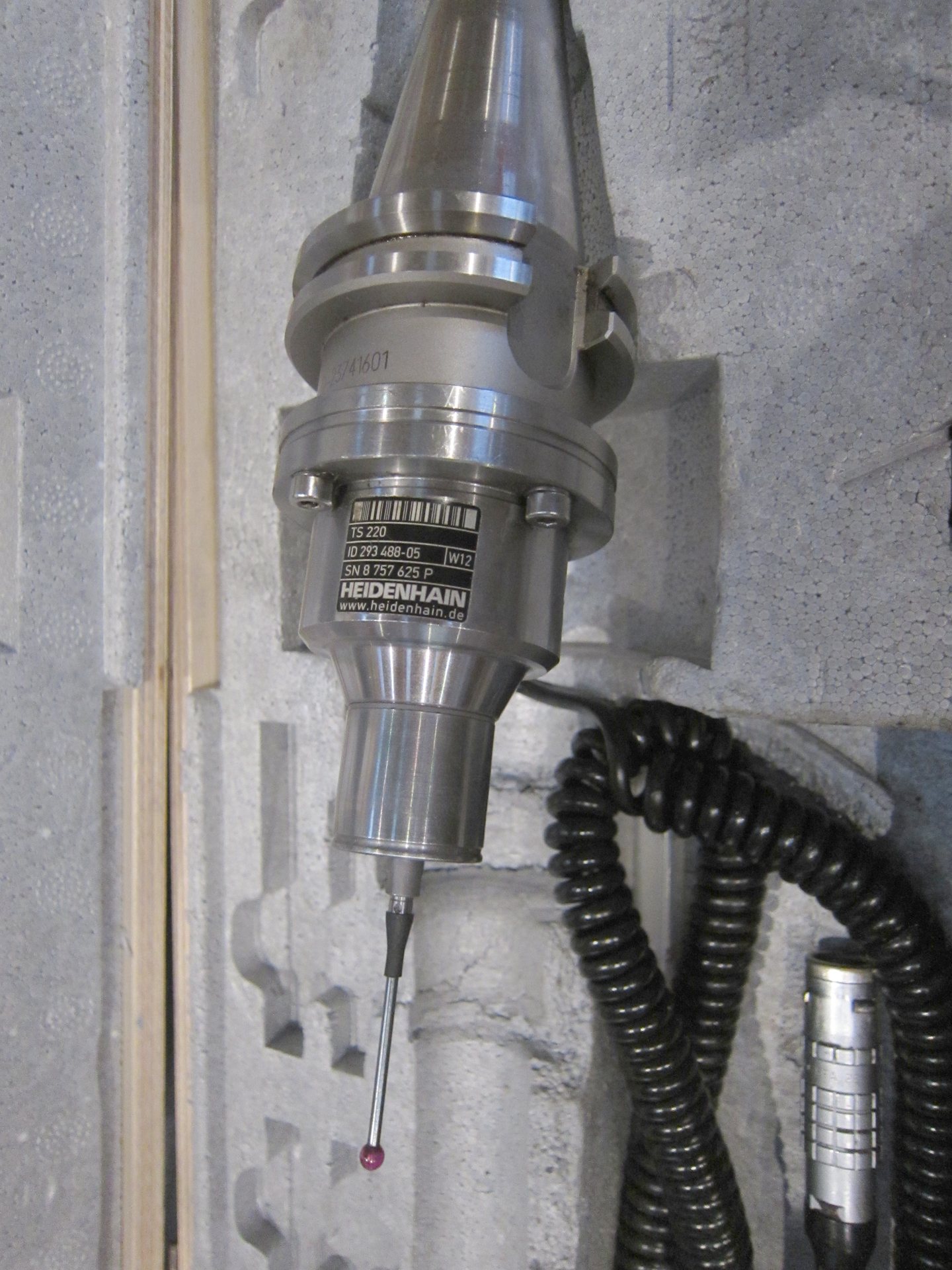

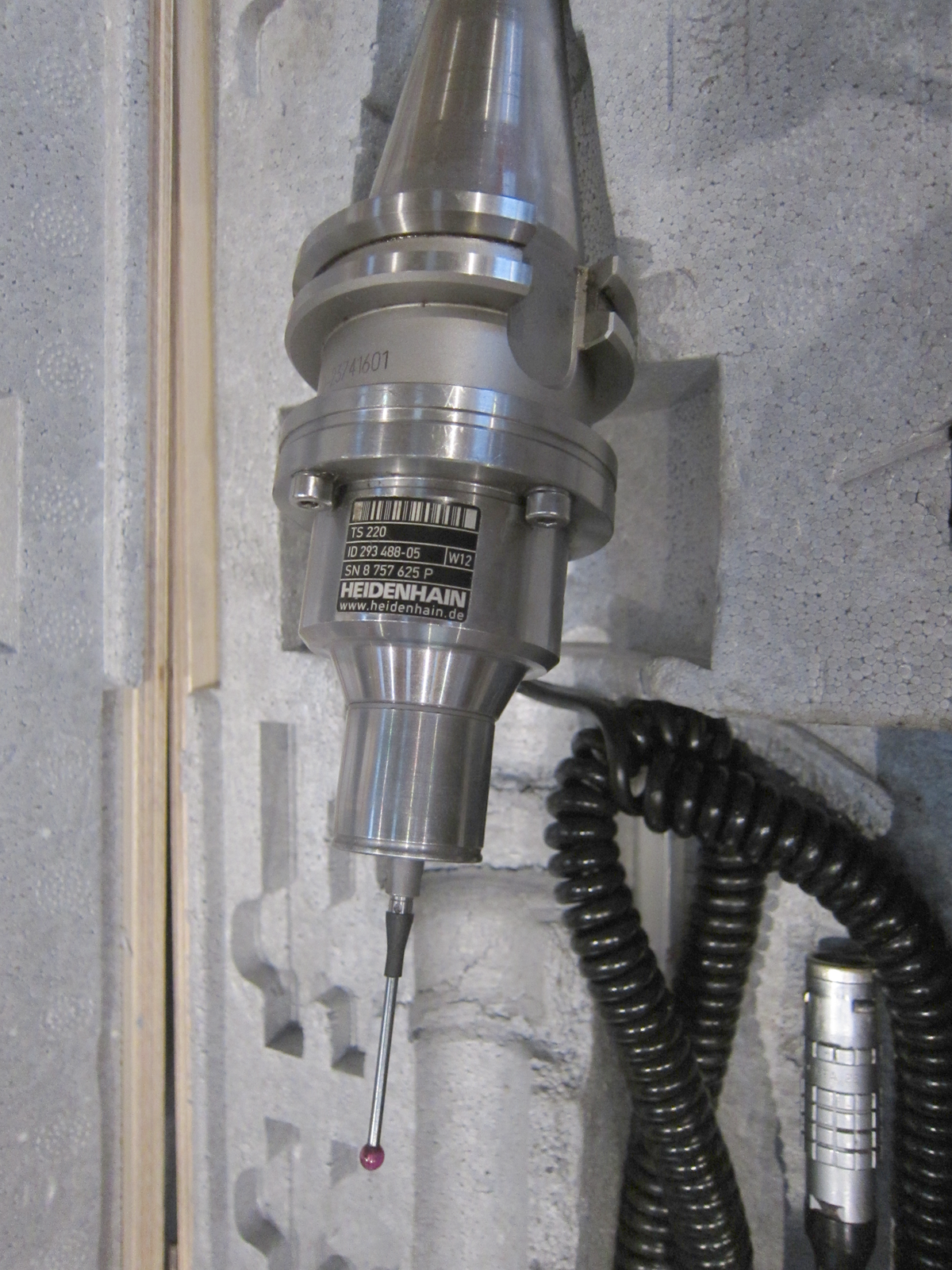

| Messtaster | Heidenhain |
| Vertikalfräskopf | |
| Spritzschutzkabine komplett | |
| Kühlmitteleinrichtung | |
| Maschinenlampe |
