TSCHUDIN HTG 400
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

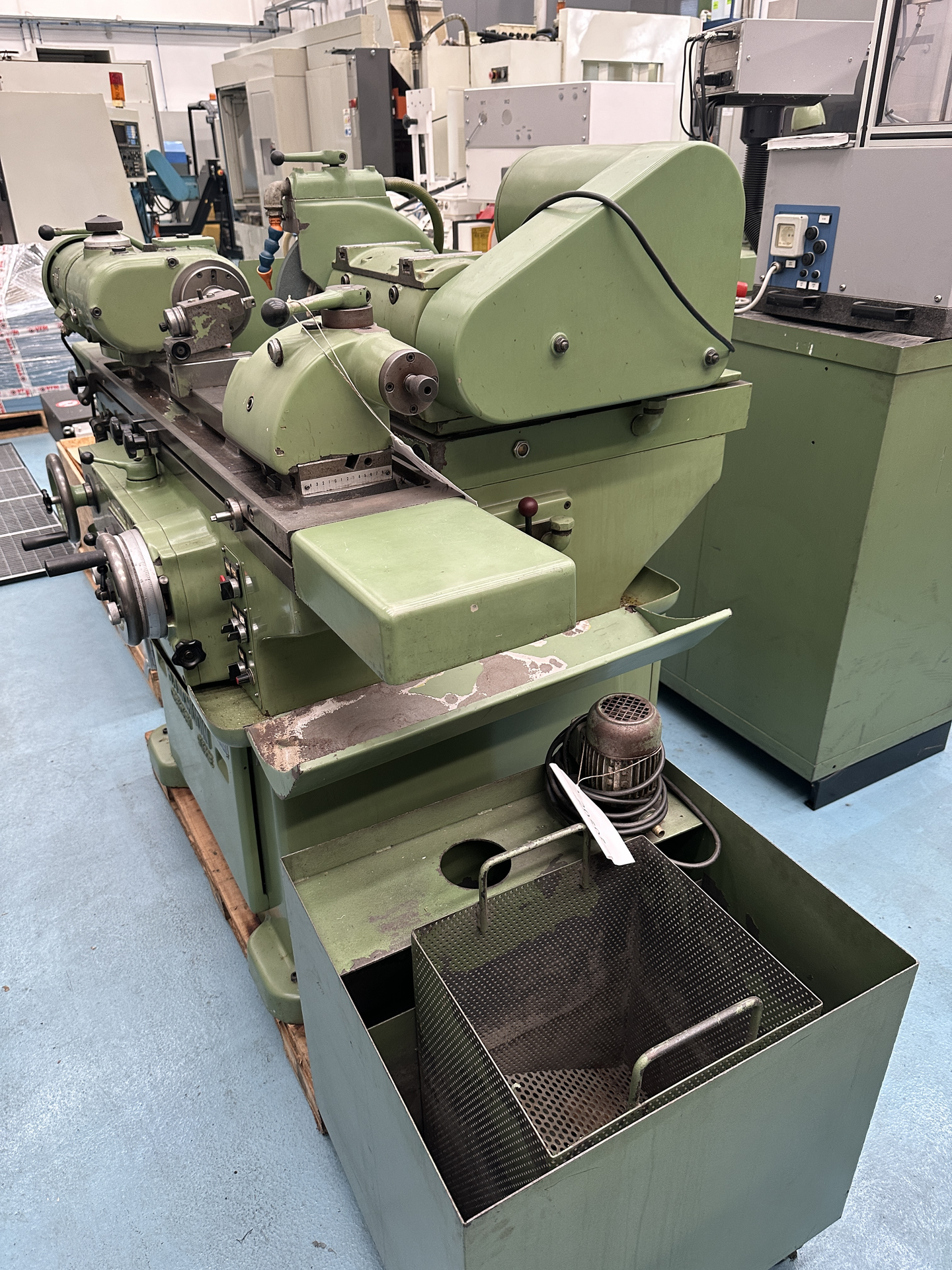

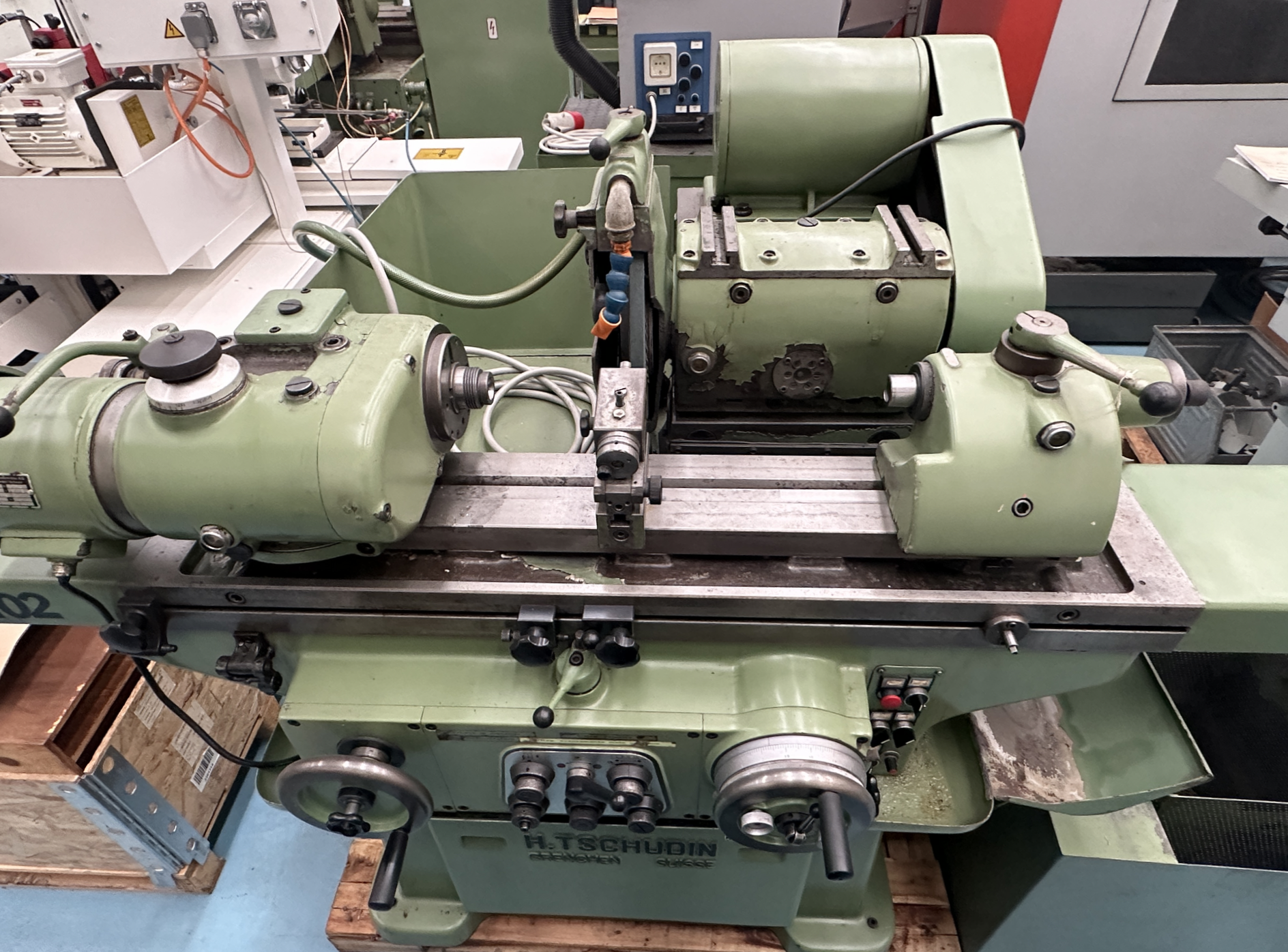

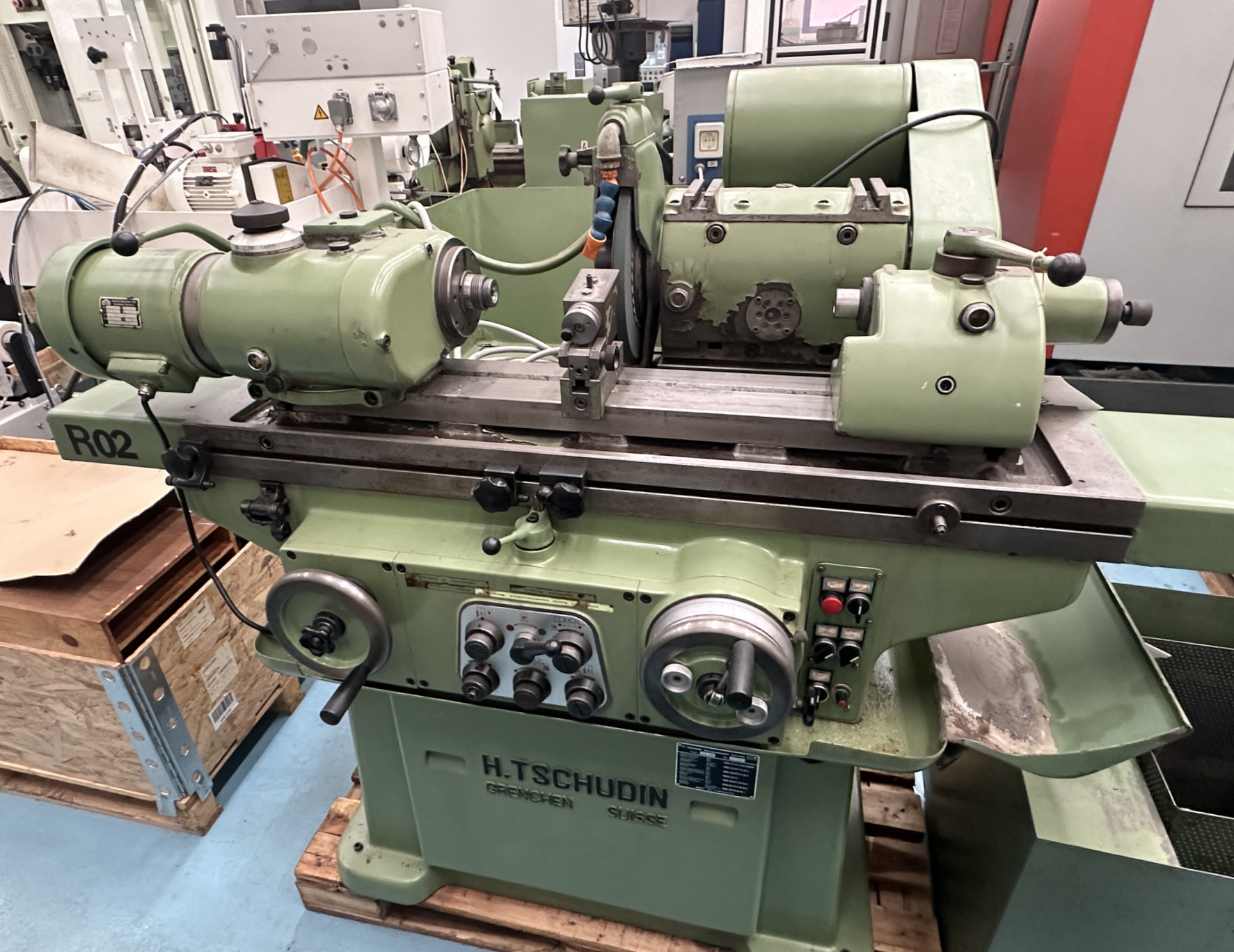

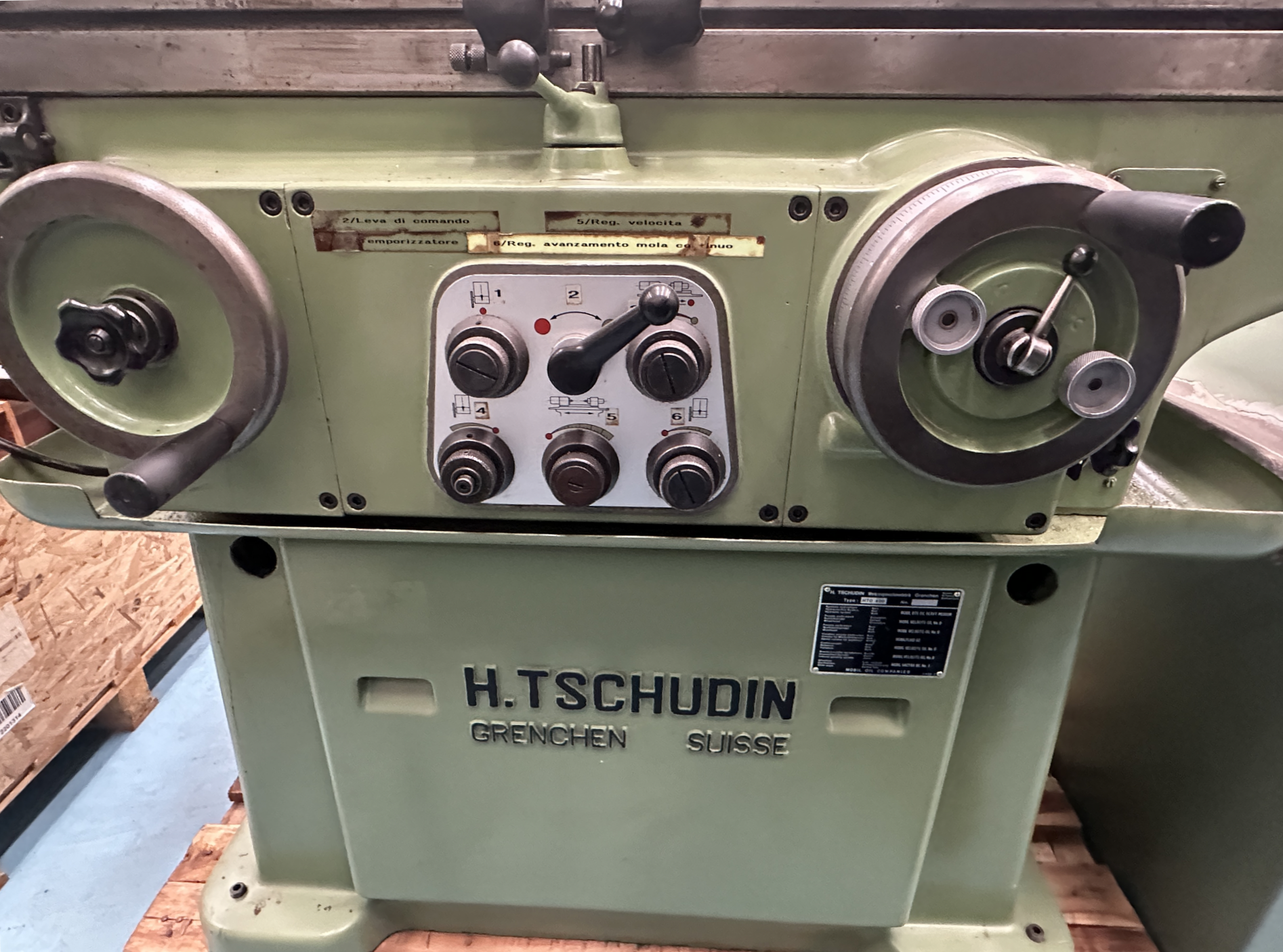

TSCHUDIN HTG 400 ist eine Rundschleifmaschine, entwickelt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsvermögen: Spitzenhöhe 100 mm, Spitzenweite 400 mm; Schleifscheibe Ø300×50 mm; Bohrung 127 mm; Tischschrägung 9°. Technische Daten: Schleifscheibendrehzahlen 3 Stufen 1500–1900 t/min; Werkstückspindel stufenlos 65–500 t/min, drehbar 360°; Spindelbohrung 23 mm; Vorschub Tisch bis 5 m/min; Anschluss 3x380V 50Hz; Schleifspindelmotor 2,5 CV; Gesamtleistung 4 CV; Gewicht ~1600 kg; Abmessungen 1600×1200×1550 mm. Zubehör: Reitstock, wegschwenkbares Abrichtgerät, Kühlmitteleinrichtung. Erreicht enge Toleranzen; typisch für Automotive, Luftfahrt, Werkzeugbau und Medizintechnik.
| Spitzenhöhe | 100 mm |
| Spitzenweite | 400 mm |
| Schleifscheibe rechts und links | |
| Schleifscheibe: | |
| Durchmesser | 300 mm |
| Breite | 50 mm |
| Bohrung | 127 mm |
| Schleifscheibendrehzahlen: | |
| Anzahl (Stufen) | 3 |
| von | 1500 t/min |
| bis | 1900 t/min |
| Werkstückspindelstock: | |
| Drehzahlen: | |
| Stufenlos | |
| von | 65 t/min |
| bis | 500 t/min |
| Drehbar | 360 ° |
| Spindelbohrung | 23 mm |
| Spindelkonus | 4 CM |
| Reitstock-Pinolenaufnahme: | 3 CM |
| Grösste Schrägstellung des Tisches | 9 ° |
| Geschwindigkeit des Tisches: | |
| Stufenlos | |
| bis | 5 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Aussen-Schleifspindelmotor | 2.5 CV |
| Gesamtleistungsbedarf | 4 CV |
| Maschinengewicht ca. | 1600 kg |
| Abmessungen Maschine: | |
| Länge | 1600 mm |
| Breite | 1200 mm |
| Höhe | 1550 mm |
| Diverses Zubehör: | |
| Reitstock | |
| Wegschwenkbares Abrichtgerät | |
| Kühlmitteleinrichtung |
