DÖRRIES SCHARMANN Solon 3 HV/DTV
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
DÖRRIES SCHARMANN Solon 3 HV/DTV ist ein 5-Achsen Bearbeitungszenter für hohe Präzision, Genauigkeit und Zuverlässigkeit. X1500 Y1200 Z1250 mm; Tisch 1000×1000 mm, B 360x0.0001°, Tragfähigkeit 2000 kg, 4 Paletten. Spindel HSK‑A100 10–4000 t/min, 40 kW; Magazin 161 Werkzeuge, Ø≤300 mm, max. 25 kg. Anschluss 3×400V 50Hz, Gesamtleistung 180 kW, Gewicht ≈6000 kg. Ausstattung: Spritzschutzkabine, Kühlung, Prozessüberwachung, Späneförderer. Für enge Toleranzen; Branchen: Automotive, Luftfahrt, Werkzeugbau, Medizintechnik, Uhrenbau.
| Anzahl Achsen total | 5 |
| Längsweg (X-Achse) | 1500 mm |
| Querweg (Y-Achse) | 1200 mm |
| Vertikalweg (Z-Achse) | 1250 mm |
| Teilung des Tisches (B) | 360x0.0001 ° |
| A-Achse | |
| Tischdrehzahlen: | |
| bis | 1 - 500 t/min |
| Anzahl | 2 |
| Länge | 1000 mm |
| Breite | 1000 mm |
| Transportgewicht | 2000 kg |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 161 |
| Werkzeugdurchmesser | 300 mm |
| Werkzeuggewicht max. | 25 kg |
| Werkzeugaufnahme: | HSK-A 100 |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 10 t/min |
| bis | 4000 t/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 40 kW |
| Gesamtleistungsbedarf | 180 kW |
| Maschinengewicht ca. | 6000 kg |

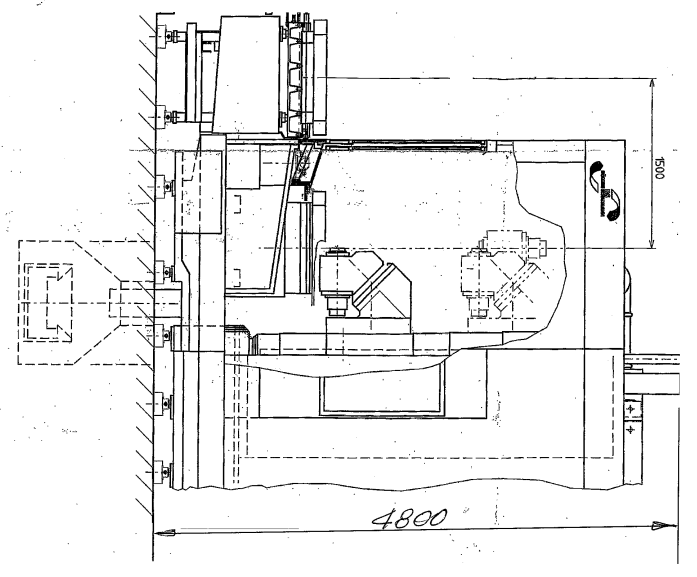

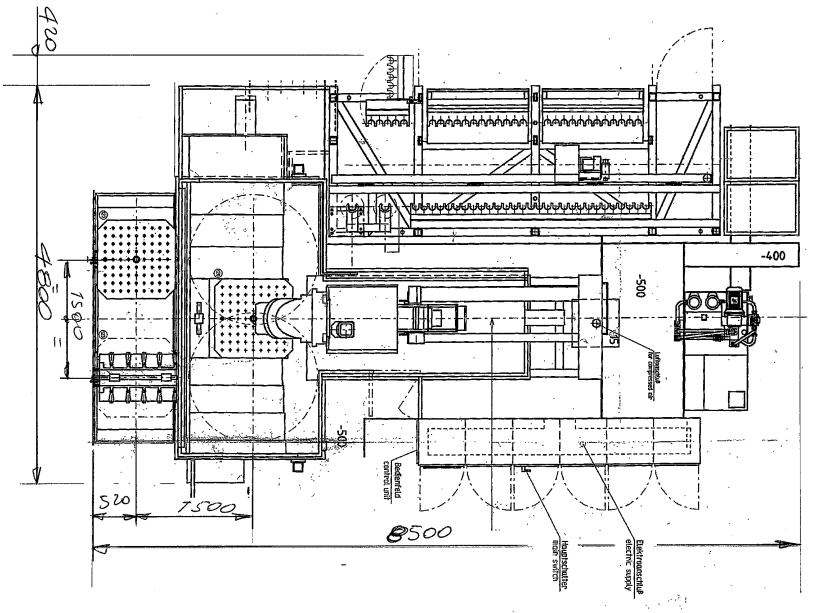

| Abmessungen Maschine: | |
| Länge | 8500 mm |
| Breite | 4800 mm |
| Höhe | 4800 mm |
| Diverses Zubehör: | |
| Spritzschutzkabine komplett | |
| Kühlmitteleinrichtung | |
| Prozessüberwachungsgerät | |

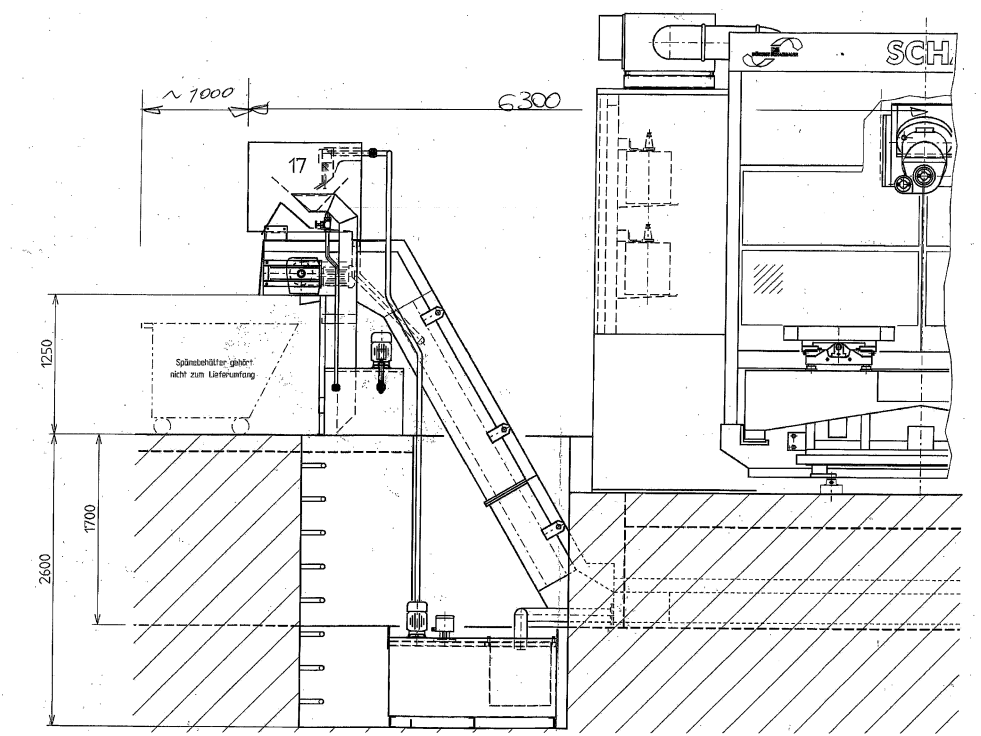

| Späneförderer | |
| Paletten Anzahl | 4 |
| Satz Werkzeughalter |
