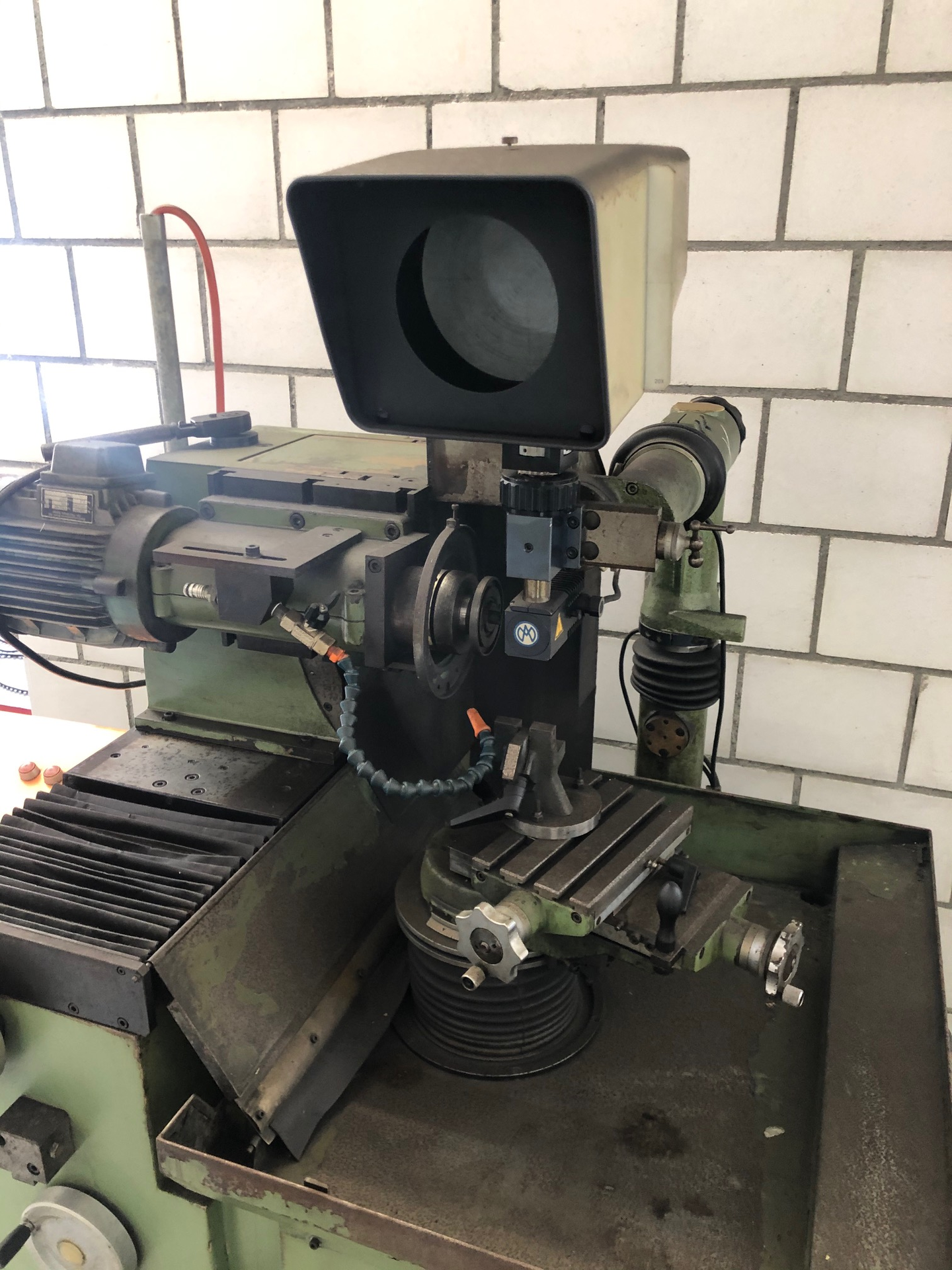

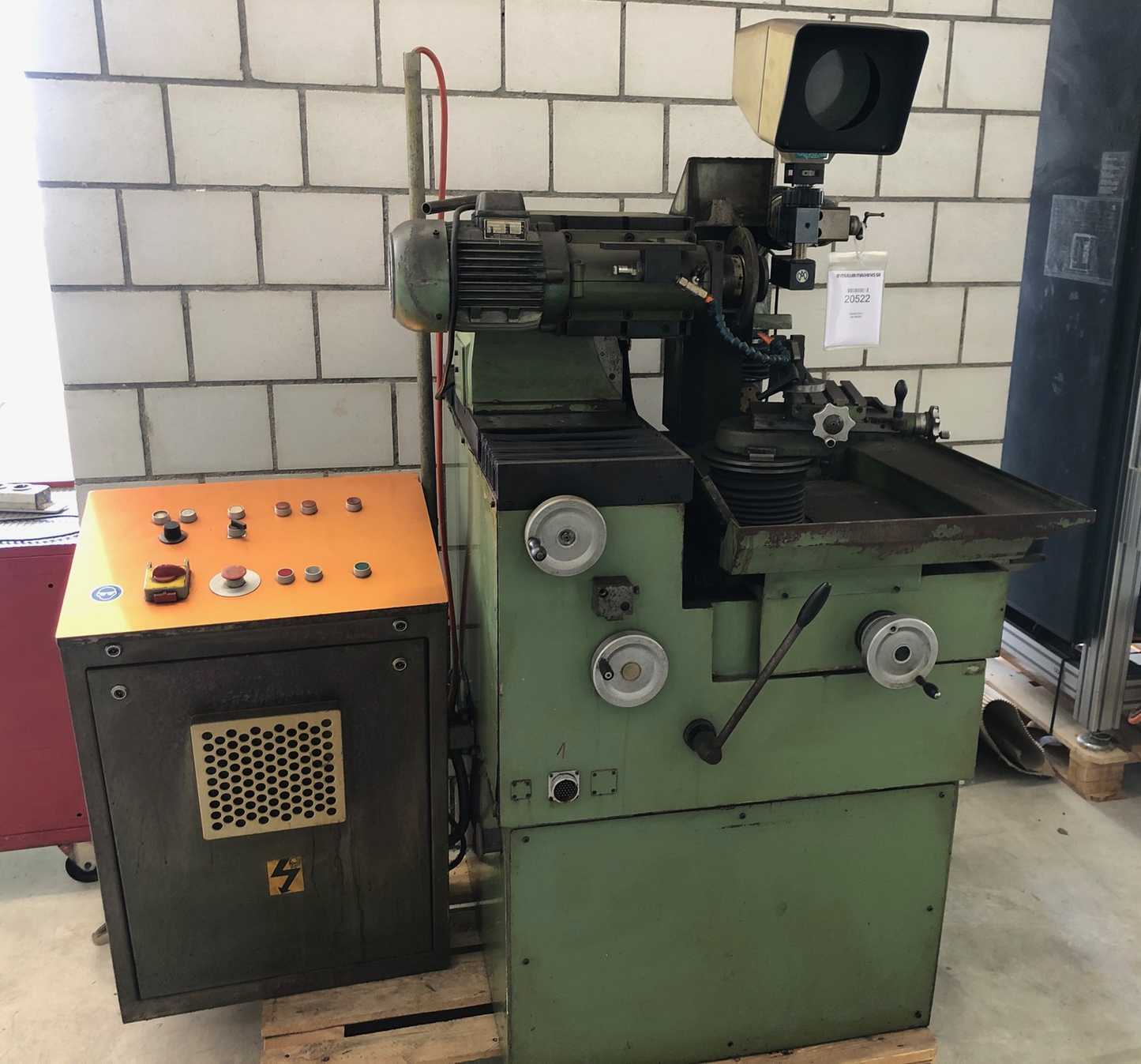

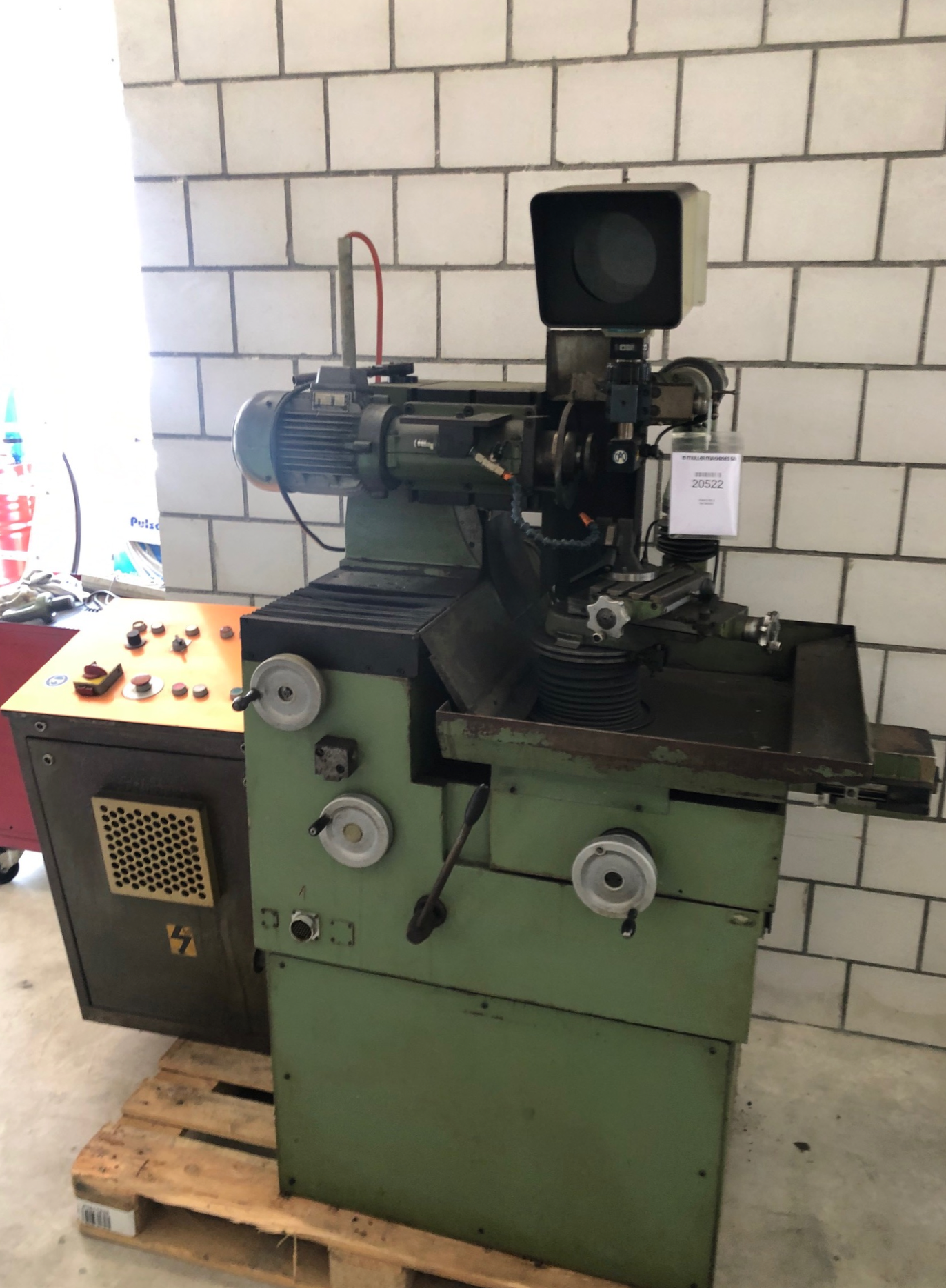

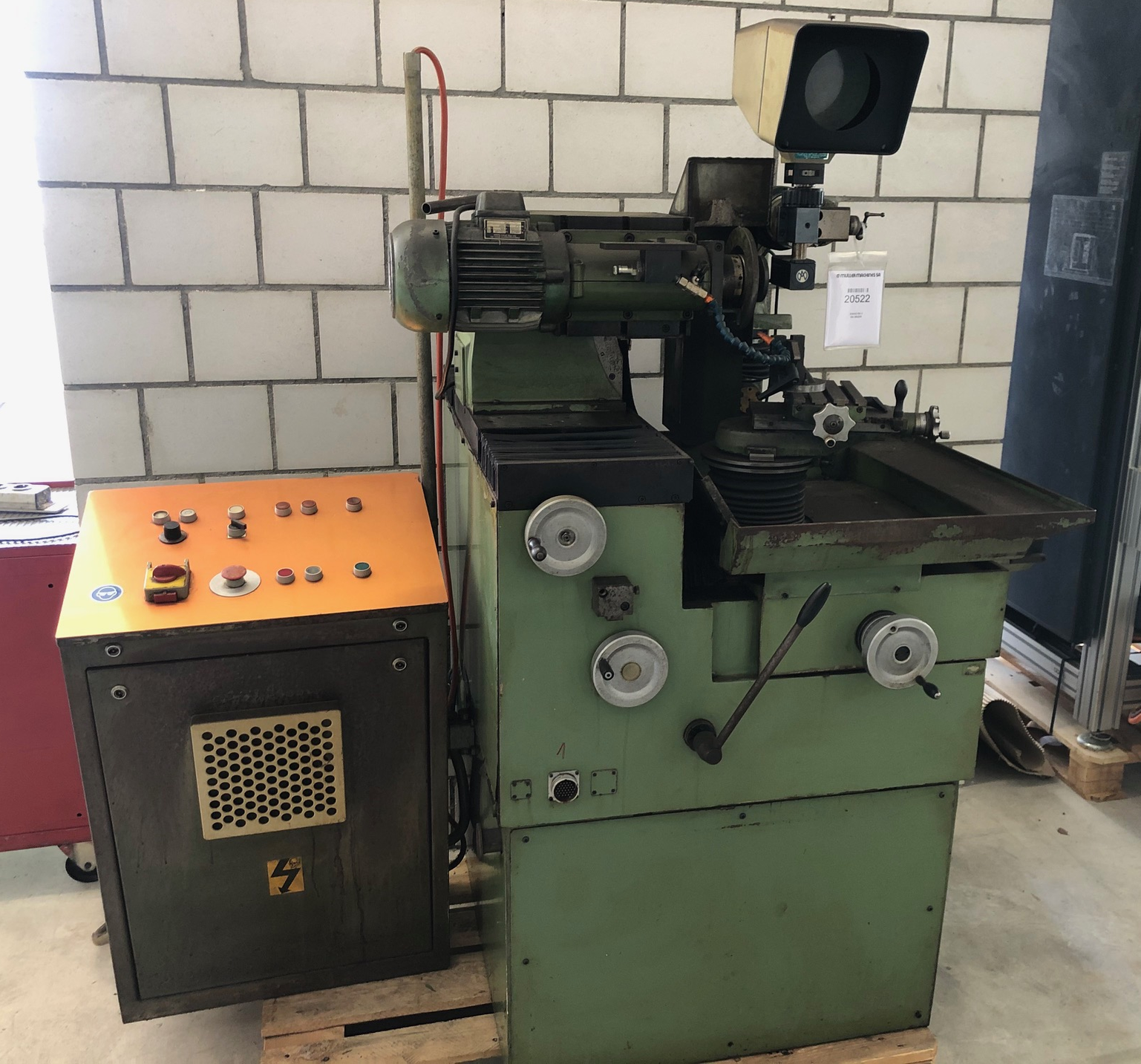

EWAG RS 3 ist eine Radien- und Tangentenschleifmaschine, ausgelegt für hohe Präzision, Genauigkeit und Zuverlässigkeit. Leistungsdaten: Tischlänge 200 mm, Tischbreite 120 mm, Schleifscheibendurchmesser 75–150 mm; Höhenverstellung (Y) 150 mm, Spindelneigung (A) -15–25°, Hublage (X) 90 mm, Radiuseinstellung (Z) 80 mm, Verstellweg 120 mm, Max. Schwenkwinkel B 355°. Technische Daten: Schleifspindel 4 Stufen 1000–4500 t/min, Schleifspindelmotor 1 CV, Anschluss 3x 380 V 50 Hz; Maschinengewicht ca. 800 kg; Abmessungen L1180×B1080×H1520 mm. Zubehör: Lampe, Profilprojektor. Ermöglicht enge Toleranzen; Einsatz in Automotive, Uhrmacherei, Werkzeugbau, Luftfahrt und Medizintechnik.
| Tischlänge | 200 mm |
| Tischbreite | 120 mm |
| Schleifscheibendurchmesser | 75 - 150 mm |
| Schleifkopf: | |
| Höhenverstellug (Y-Achse) | 150 mm |
| Spindelneigung (A-Achse) | -15 - 25 ° |
| Hublageverstekllung (X-Achse) | 90 mm |
| Drehzahl der Schleifspindel: | |
| Anzahl (Stufen) | 4 |
| von | 1000 t/min |
| bis | 4500 t/min |
| Werkstückschlitten: | |
| Radiuseinstellung (Z-Achse) | 80 mm |
| Einstellgenauigkeit der Z-Achse | mm |
| Verstellweg | 120 mm |
| Max. Schwenkwinkel (B-Achse) | 355 ° |
| Anschluss 50 Hz 3x | 380 Volt |
| Schleifspindelmotor | 1 CV |
| Maschinengewicht ca. | 800 kg |
| Abmessungen Maschine: | |
| Länge | 1180 mm |
| Breite | 1080 mm |
| Höhe | 1520 mm |
| Diverses Zubehör: | |
| Lampe | |
| Profilprojektor |
