SCHÜTTE WU 305L micro
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

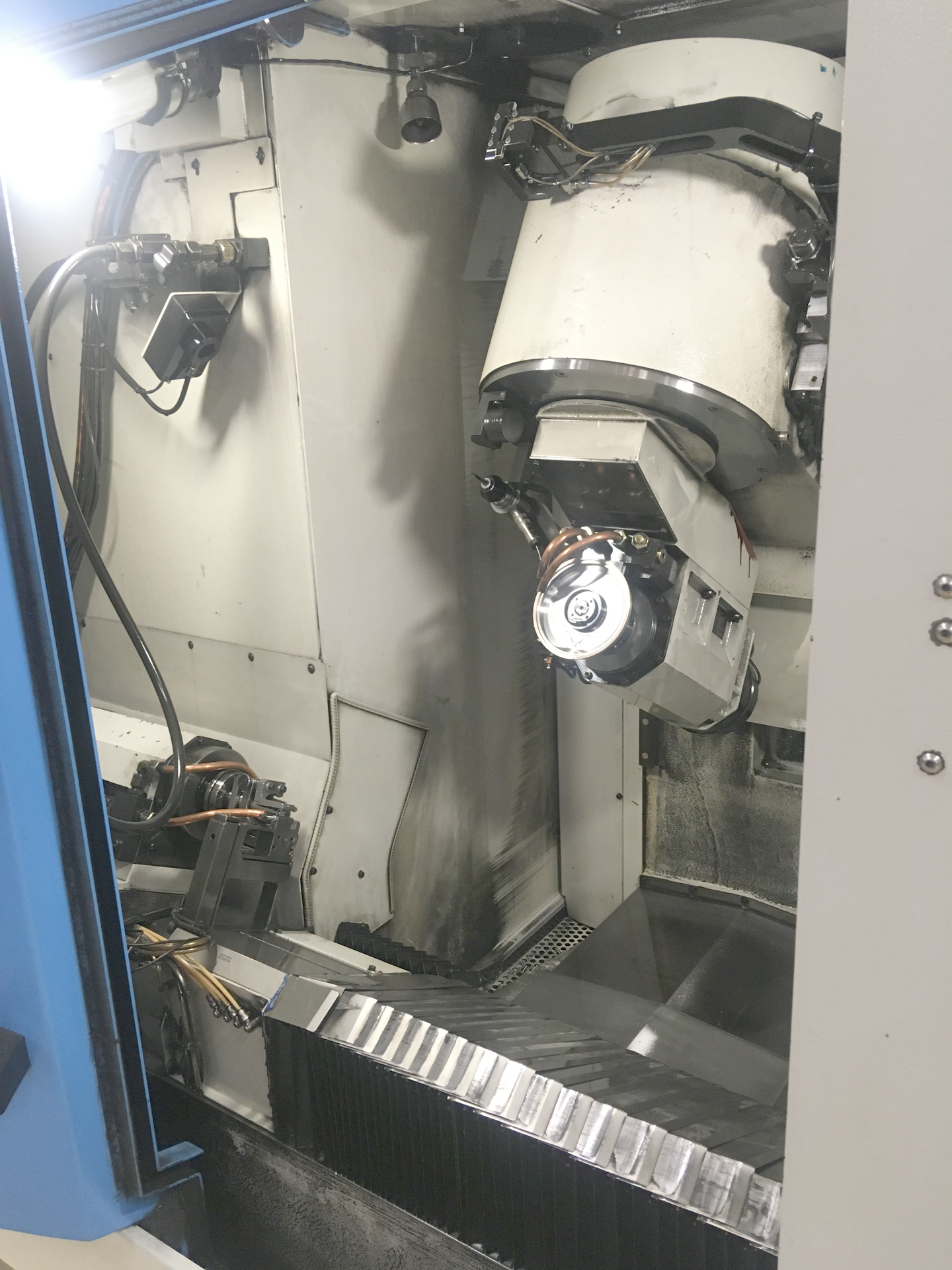

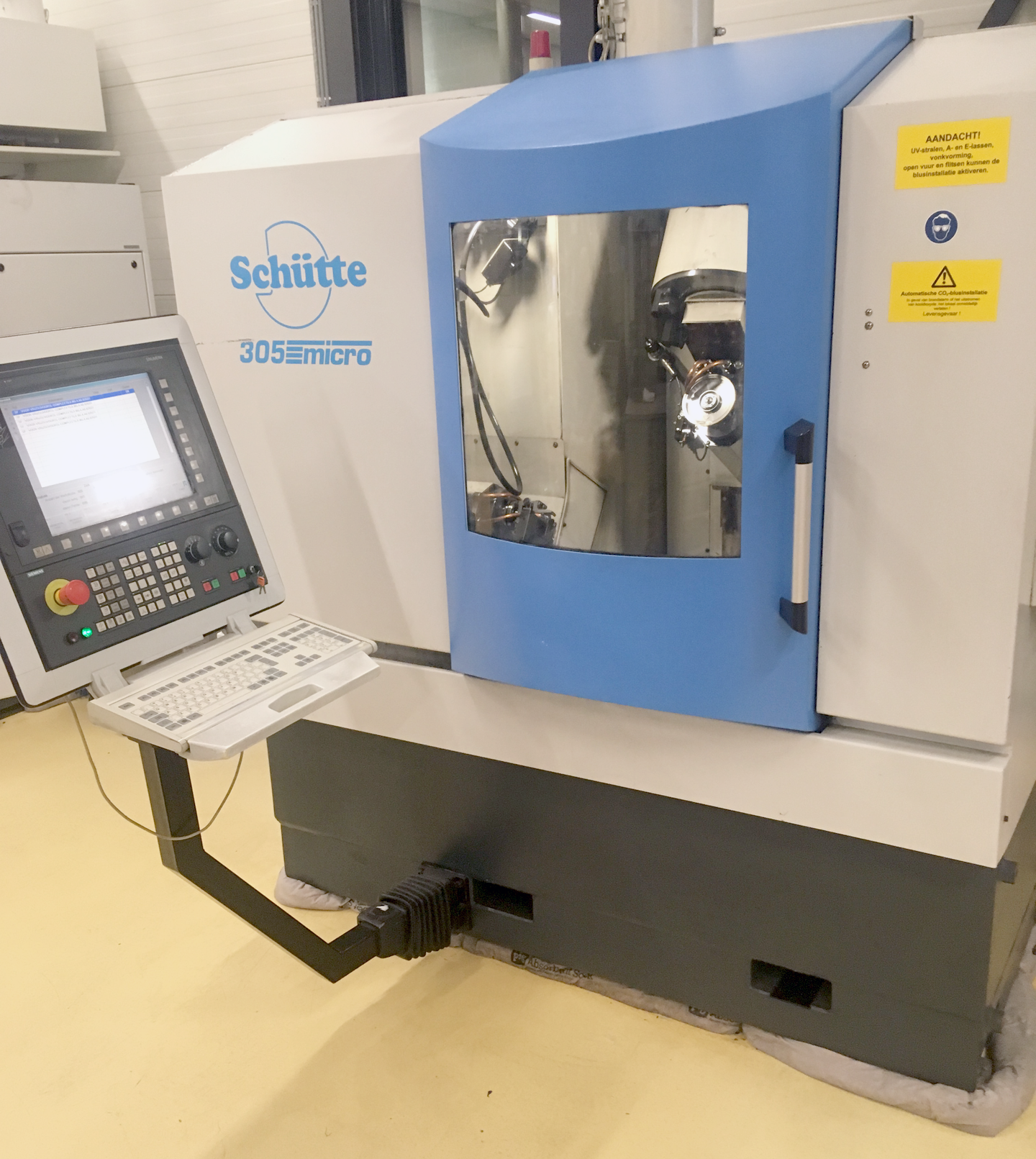

SCHÜTTE WU 305L micro ist eine CNC-Werkzeugschleifmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitskapazitäten: X/Y/Z 400/250/250 mm; Schleifdurchmesser 1–10 mm; A‑Achse HSK 50E; Spannzangenaufnahme 15 W; Spindelaufnahme HSK 50. Technische Daten: Schleifspindel stufenlos bis 12.000 U/min; Spindelmotor 8 kW; Gesamtleistung 20 kVA; Gewicht ~2800 kg; Abmessungen L1990×B1640×H1960 mm. Zubehör: 5‑fach Schleifscheibenwechsler, Werkstückführung, Zentralschmierung, Feuerlöschanlage. Erreicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Werkzeugbau, Medizintechnik und Feinmechanik.

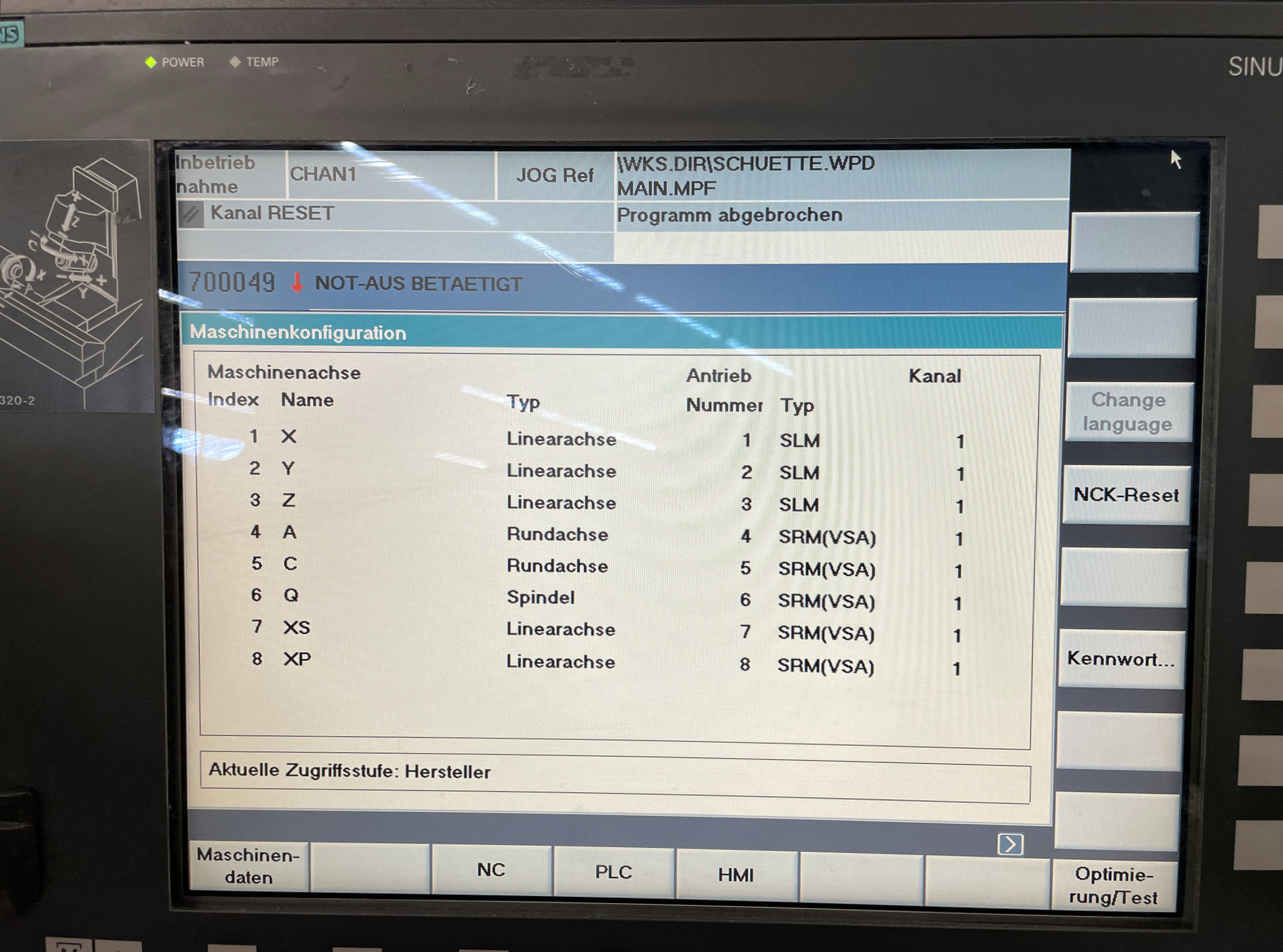

| Anzahl Achsen total | 5 |
| Rotationsachsen Achsen Direktangetrieben | |
| Lineare Achsen Direktangetrieben | |
| Direktes Messsystem X-,Y und Z-Achse | |
| X-Achse | 400 mm |
| Y-Achse | 250 mm |
| Z-Achse | 250 mm |
| Werkzeuglänge | mm |
| Schleifdurchmesser | 1 - 10 mm |
| Abstand zwischen Tisch und | |
| A-Achse | HSK 50E |
| Spannzangenaufnahme | 15 W |
| Werkzeugaufnahme: HSK | 50 |
| Drehzahl der Schleifspindel: | |
| Stufenlos | |
| bis | 12000 t/min |
| Schleifspindelmotor | 8 kW |
| Gesamtleistungsbedarf | 20 kVA |
| Maschinengewicht ca. | 2800 kg |

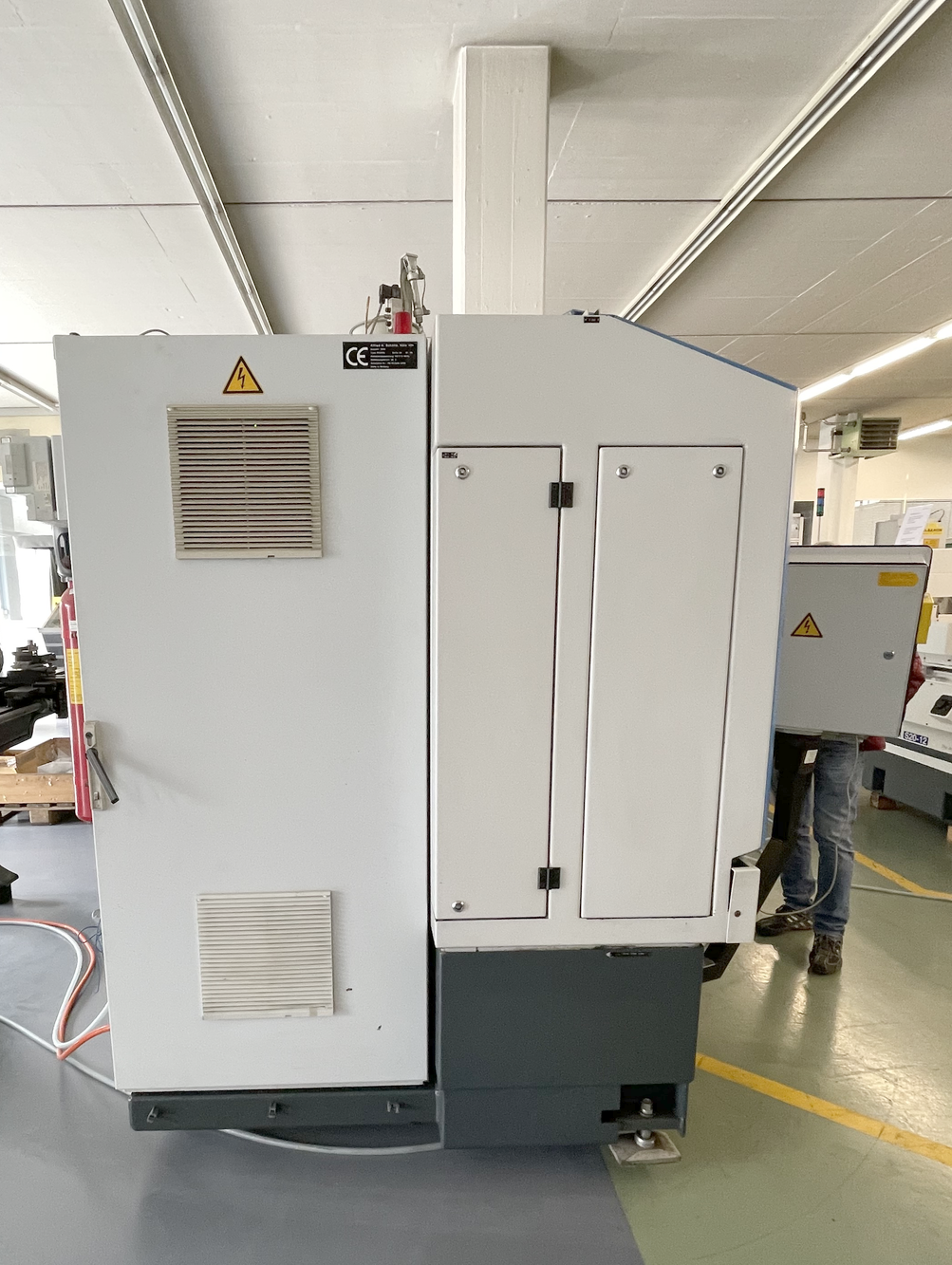

| Abmessungen Maschine: | |
| Länge | 1990 mm |
| Breite | 1640 mm |
| Höhe | 1960 mm |
| Diverses Zubehör: | |
| Schleifscheibenwechsler 5-Fach Automatisch | |

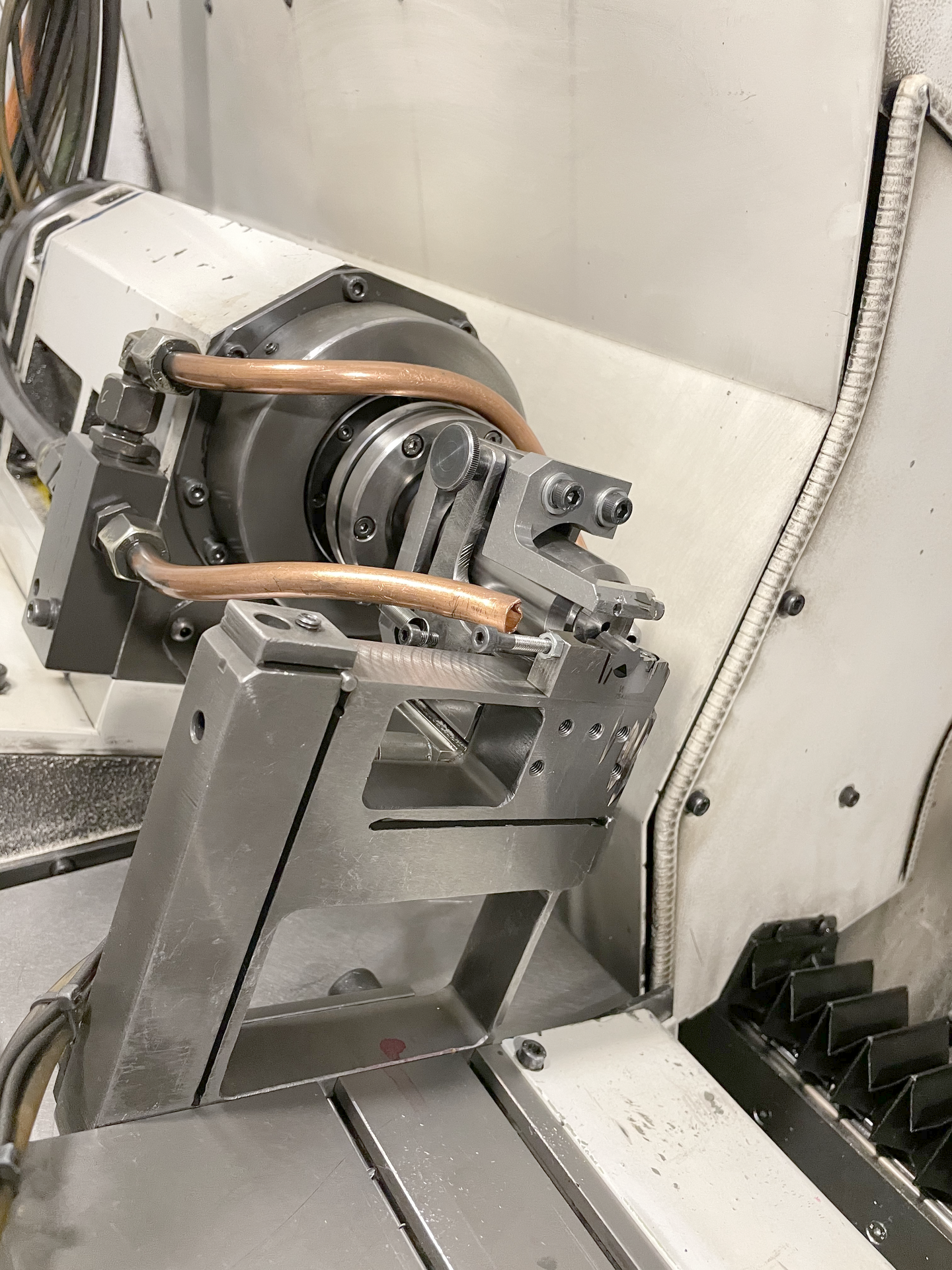

| Werkstückführungssystem | |
| Zentralschmierung | |

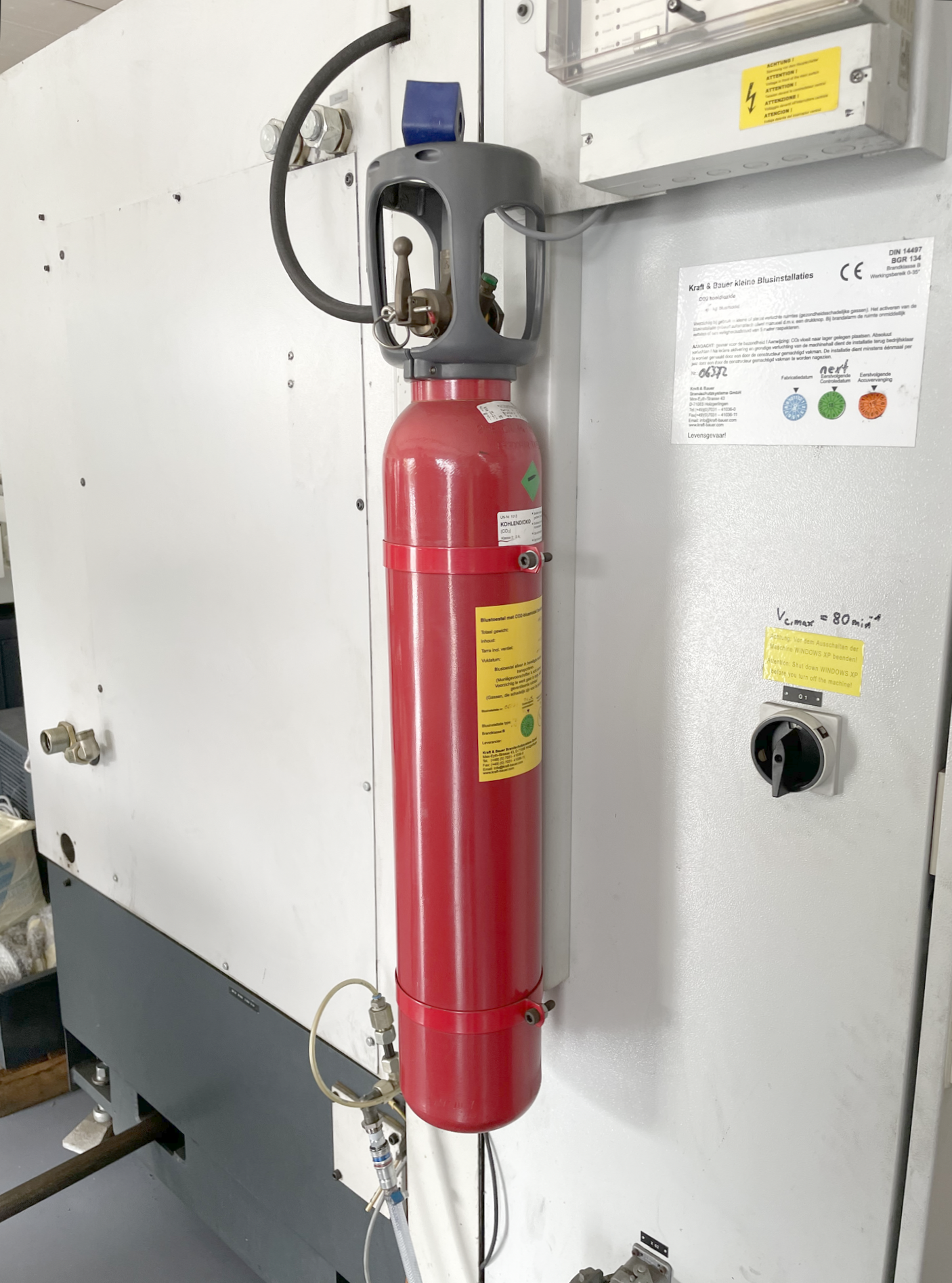

| Feuerlöschanlage |
