FEHLMANN PICOMAX 80
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

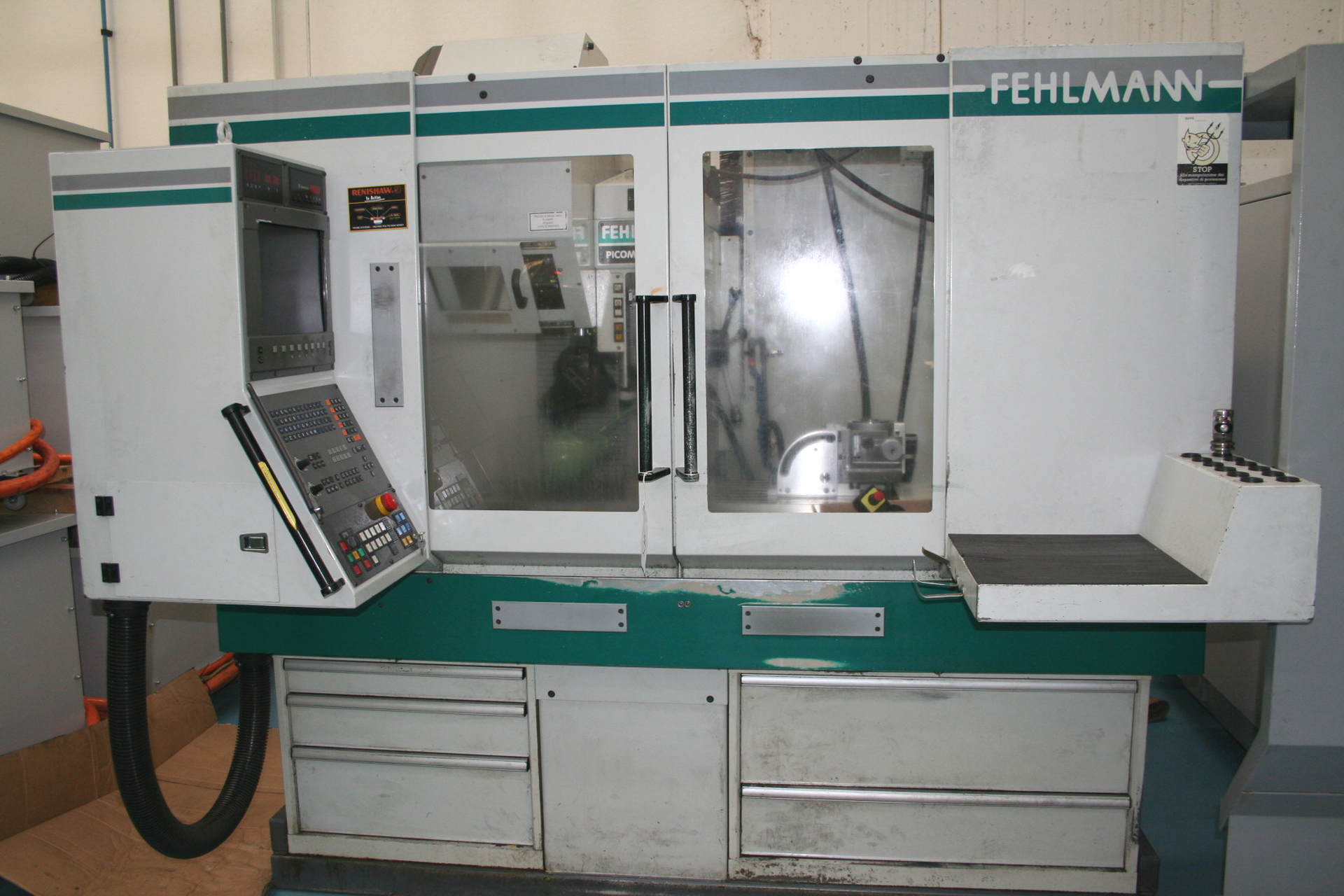

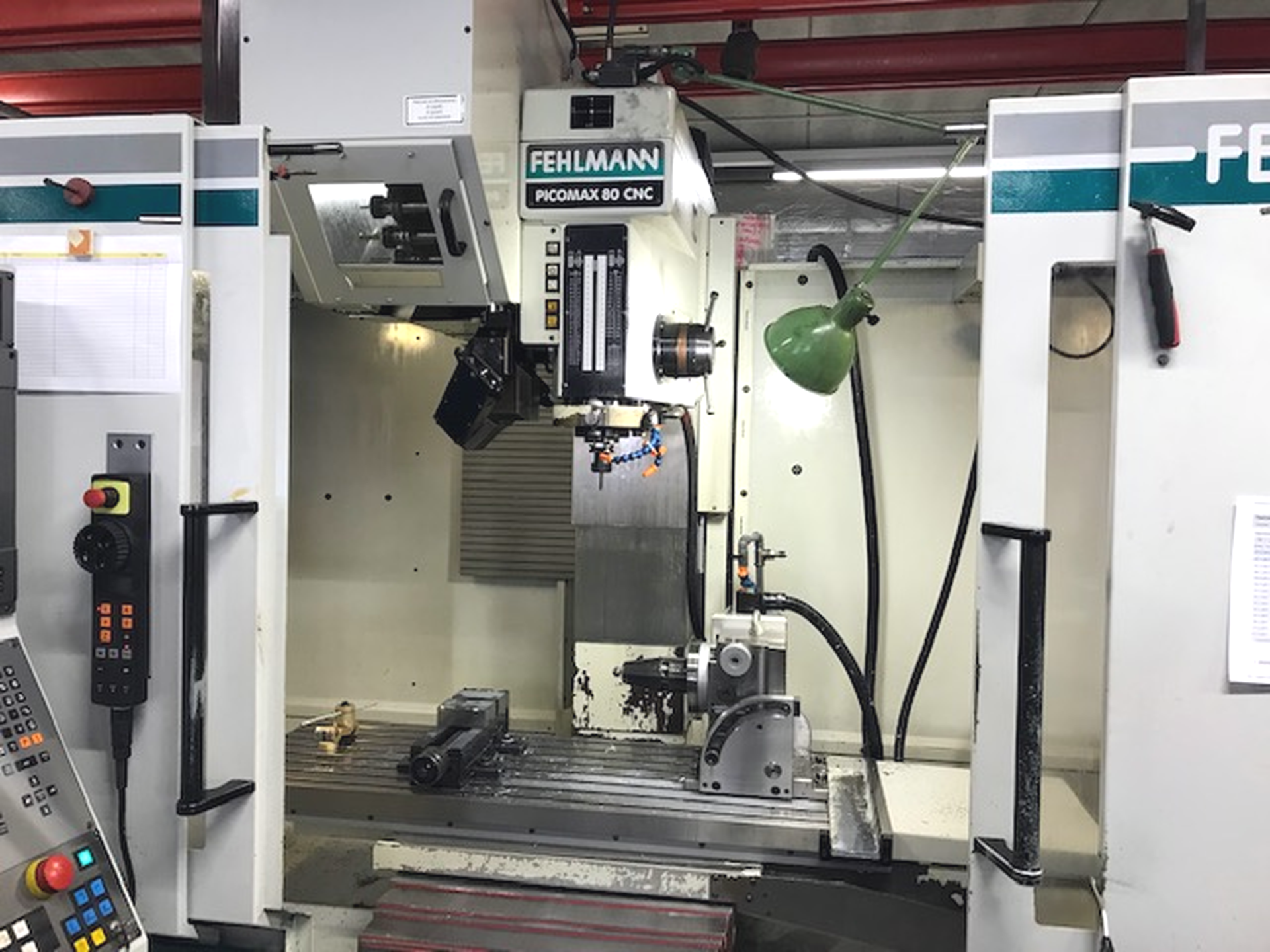

FEHLMANN PICOMAX 80 is a 4-Achsen Bearbeitungszenter, entwickelt für hohe Präzision, Genauigkeit und Zuverlässigkeit. Arbeitsfähigkeit: Tisch 1230×410 mm, 7 T-Nuten 12H8 im Abstand 50 mm, max. Werkstückgewicht 250 kg; Verfahrwege X700 Y315 Z495 V180 mm; Ausladung 370 mm; Spindel-Tisch 620 mm. Technische Daten: stufenlose Spindel 50–9200 t/min; Vorschub 1–9000 mm/min; Eilgang X/Y 9 m/min, Z 4 m/min; Anschluss 3×380 V 50 Hz; Gesamtleistung 16 kW; Gewicht ~3200 kg; Abmessungen 2500×2500×2450 mm. Zubehör: Teilapparat 4. Achse FEHLMANN AT 100 CNC, Lampe. Erreicht enge Toleranzen; Einsatz in Automotive, Uhrmacherei, Maschinenbau, Luftfahrt, Medizintechnik.
| Anzahl Achsen total | 4 |
| Tischlänge | 1230 mm |
| Tischbreite | 410 mm |
| Anzahl T-Nuten: | 7 |
| Abstand der T-Nuten | 50 mm |
| T-Nutenbreite | 12H8 mm |
| Max. Werkstückgewicht auf dem Tisch | 250 kg |
| Längsweg (X-Achse) | 700 mm |
| Querweg (Y-Achse) | 315 mm |
| Vertikalweg (Z-Achse) | 495 mm |
| Vertikalweg (V-Achse) | 180 mm |
| Ausladung | 370 mm |
| spindel und Tisch | 620 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 9200 t/min |
| Vorschubgeschwindigkeit | 1 - 9000 mm/min |
| Eilgang: Längs | 9 m/min |
| Eilgang: Quer | 9 m/min |
| Eilgang: Vertikal | 4 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Gesamtleistungsbedarf | 16 kW |
| Maschinengewicht ca. | 3200 kg |
| Abmessungen Maschine: | |
| Länge | 2500 mm |
| Breite | 2500 mm |
| Höhe | 2450 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |

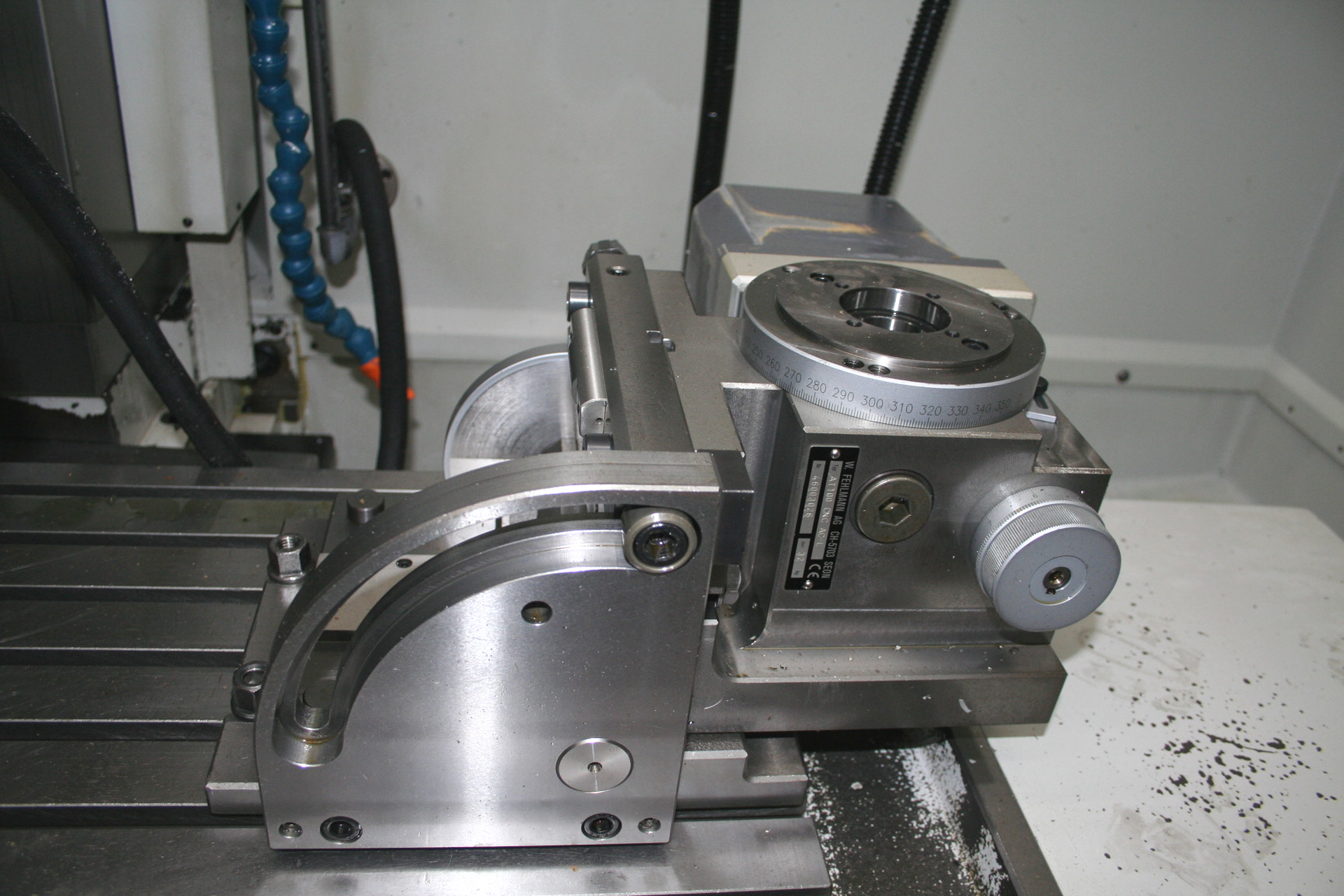

| Teilapparat 4. Achse | FEHLMANN AT 100 CNC |
| Lampe |
