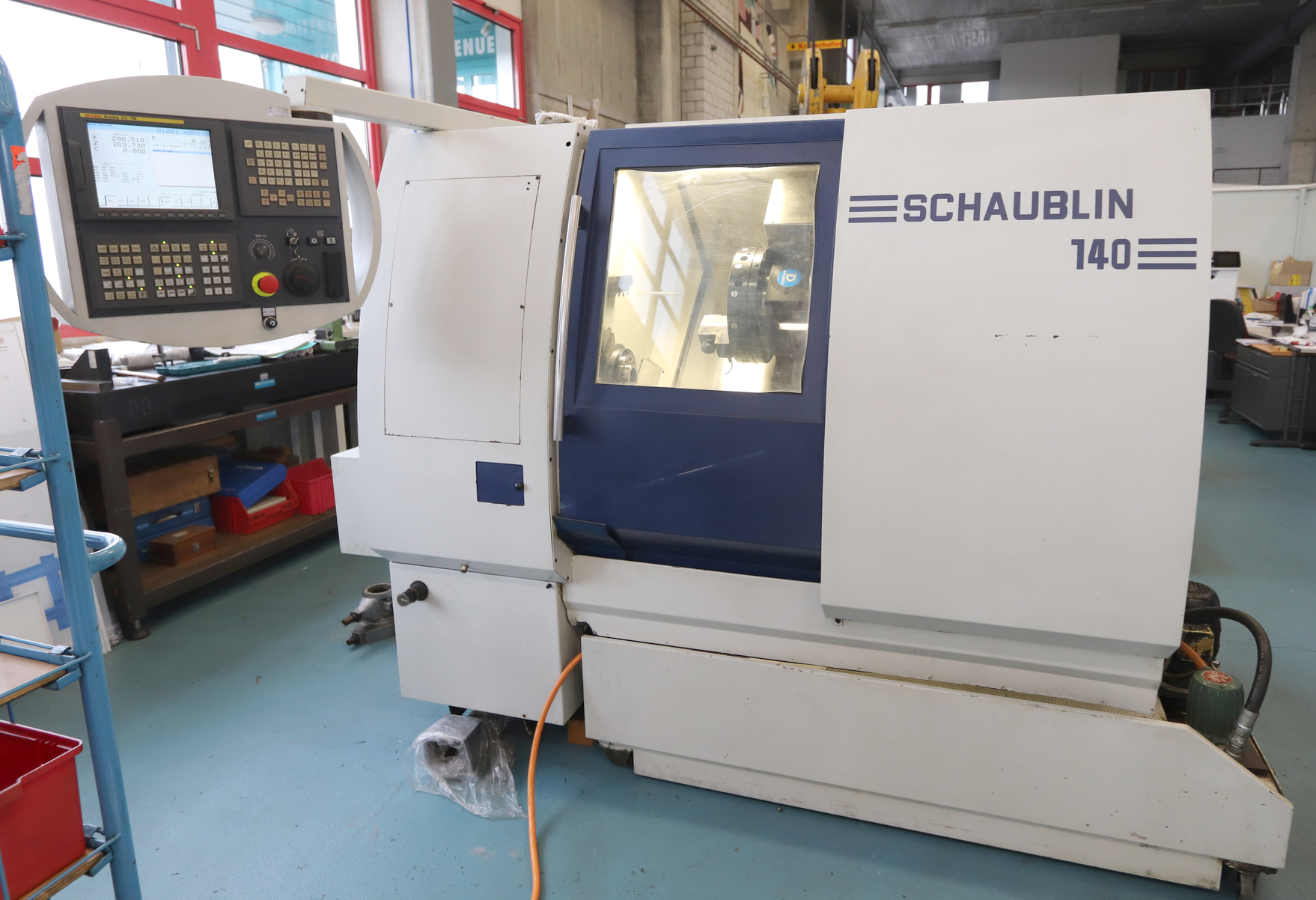

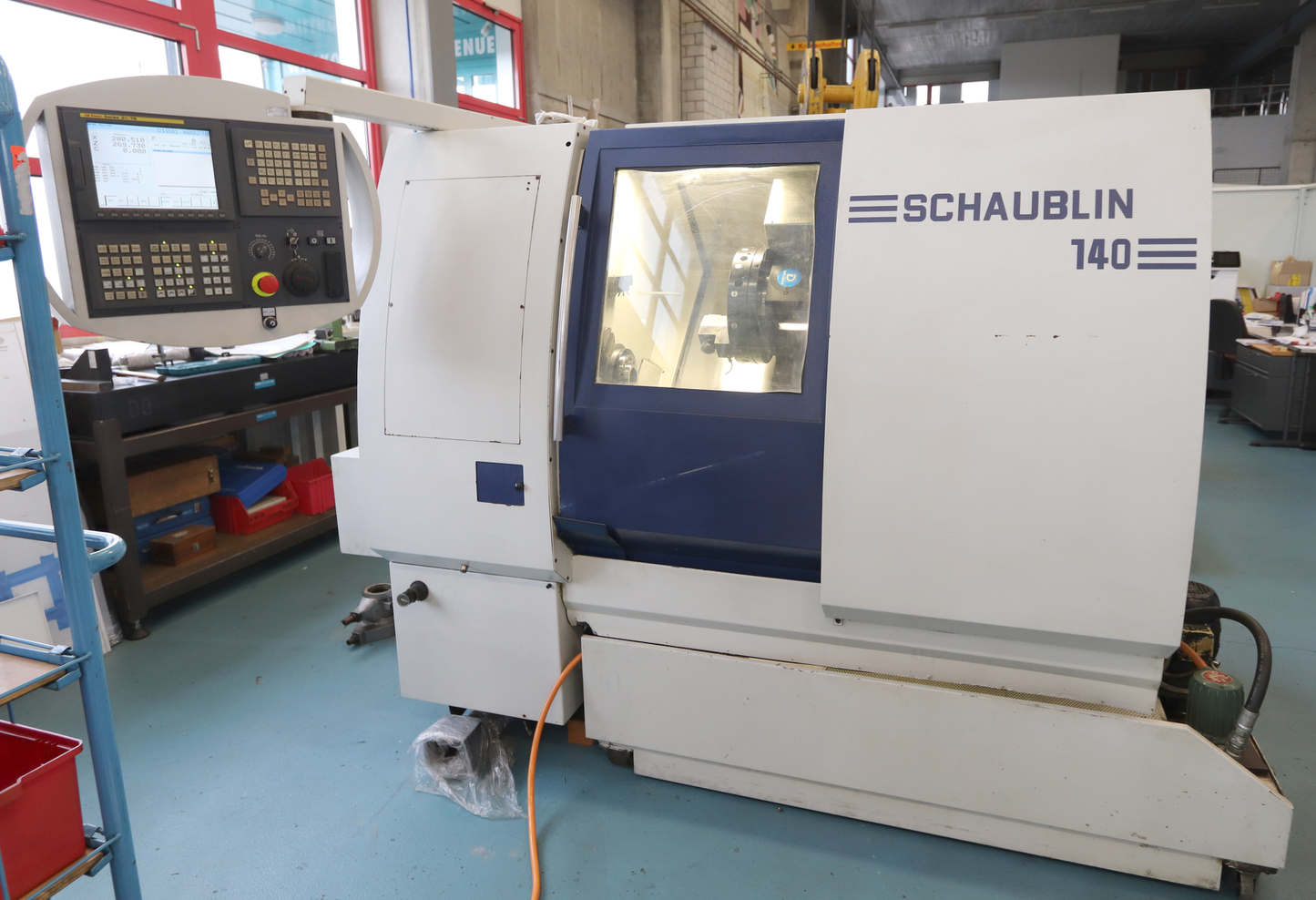

SCHAUBLIN 140 CNC ist eine CNC‑Drehmaschine mit hoher Präzision, Genauigkeit und Zuverlässigkeit. Kapazitäten: Dreh‑Ø 300 mm; Spindelloch 51 mm; Stangendurchmesser 24/36 mm; Wege Z 370 mm, X 210 mm; Revolver 1×12 angetr. Werkzeuge. Technische Daten: 3 Achsen; Aufnahme A2‑5 (VDI30); 30–6000 1/min (stuf.), stufenlos 50–5000 1/min; Werkzeugleistung 2.2/3.7 kW; C‑Achse Aufl. 0.001°; Vorschübe 1–10000 mm/min; Eilgang 10 m/min; Druckluft 6 bar; 380V 50Hz; Masse ≈3000 kg; Abm. 2530×1400×1840 mm. Zubehör: Lampe, Kühlmittel 130 l, Fußpedal. Ermöglicht enge Toleranzen; Bereiche: Automotive, Uhrmacherei, Werkzeugmaschinenbau, Luftfahrt, Medizintechnik.
| Anzahl Achsen total | 3 |
| Spindelaufnahme | A2-5 |
| Spindelbohrung | 51 mm |
| Drehdurchmesser | 300 mm |
| Stangendurchmesser in der Zange | 24 / 36 mm |
| Schlitten: | |
| Längsweg (Z-Achse) | 370 mm |
| Querweg (X-Achse) | 210 mm |
| Revolverschlitten: Anzahl | 1 |
| Angetriebene Werkzeuge Revolver 1 | 12 |
| Angetriebene Werkzeuge Revolver | 12 |
| Drehzahlen | 30 - 6000 t/min |
| Leistung drehende Werkzeuge | 2.2 / 3.7 kW |
| Werkzeugaufnahme: VDI | 30 |
| Hauptspindel: | |
| C-Achse (Spindel,Auflösung) | 0.001 ° |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 5000 t/min |
| Vorschübe: | |
| Stufenlos | |
| Längs von | 1 mm/min |
| bis | 10000 mm/min |
| Plan von | 1 mm/min |
| bis | 10000 mm/min |
| Eilgang | 10 m/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 380 Volt |
| Maschinengewicht ca. | 3000 kg |
| Abmessungen Maschine: | |
| Länge | 2530 mm |
| Breite | 1400 mm |
| Höhe | 1840 mm |
| Diverses Zubehör: | |
| Beleuchtung | |
| Kühlmitteleinrichtung | 130 l |
| Fusspedal |
