019815 - AGIE CHARMILLES ROBOFIL 2030 SI
Typ: ROBOFIL 2030 SI
Hersteller: AGIE CHARMILLES
Gruppe: Drahterodiermaschine
Untergruppe: Drahterodiermaschine
Steuerung: CHARMILLES
Jahr: 2000
Lager: 019815
Special Price
CHF 14 000
Sonderangebote werden wie gesehen verkauft, ohne Garantie auf Funktionstüchtigkeit und ohne unsere Überprüfung.
AGIE CHARMILLES ROBOFIL 2030 SI ist eine Drahterodiermaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsvermögen: Tisch 560x440 mm; max Werkstück 1130x510x260 mm; Tischbelastung 500 kg; Verfahrwege X 318 mm, Y 218 mm, Z 114 mm; U/V Achsen ±48 mm; Konischschneiden ±30/65°. Technische Daten: Drahtdurchmesser ab 0,1 mm (oberer Wert nicht angegeben); Drahtvorschub bis 15 m/min; max Spulengewicht 16 kg; Abtragsleistung max 300 mm2/min; Dielektrikum 240 L; Leergewicht 4400 kg; Anschluss 3x380 V 50 Hz; Gesamtleistung 12 kVA; Maschinengrösse 3700x2600x2300 mm; Gesamtgewicht ca. 4500 kg. Zubehör: automatische Drahteinfädelung; Aufspannset 3 Stk.; EROWA Palettenwechselsystem 30 Pos.; 3 Werkstückträger. Erreicht enge Toleranzen; typisch für Automotive, Luftfahrt, Uhrenindustrie, Medizintechnik und Werkzeugbau
Arbeitstisch: | |
Länge | 560 mm |
Breite | 440 mm |
Grösste Werkstückabmessungen: | |
Länge | 1130 mm |
Breite | 510 mm |
Höhe | 260 mm |
Max. Werkstückgewicht auf dem Tisch | 500 kg |
Längsverstellung (X-Achse) | 318 mm |
Querverstellung (Y-Achse) | 218 mm |
Vertikalverstellung (Z-Achse) | 114 mm |
U-Achse | +/-48 mm |
V-Achse | +/-48 mm |
U/V Achsenweg | 48 mm |
Konisch-Schneiden +/- | 30/65mm ° |
Drahtdurchmesser: | |
von | 0.1 mm |
bis | mm |
Vorschub für Draht: | |
von | m/min |
bis | 15 m/min |
Spulengewicht max. | 16 kg |
Dielektrikum-Aggregat: | |
Leergewicht | 4400 kg |
Fassungsvermögen | 240 l |
Generator: | |
Abtragsleistung max von | 300 mm2/min |
Anschluss 50 Hz 3x | 380 Volt |
Gesamtleistungsbedarf | 12 kVA |
Gewicht der gesamten Anlage ca. | 4500 kg |
Abmessungen Maschine: | |
Länge | 3700 mm |
Breite | 2600 mm |
Höhe | 2300 mm |
Diverses Zubehör: | |
Automatische Drahteinfädelung | |
Aufspannset | 3 pce |
Palettenwechseleinrichtung: | EROWA |
Anzahl Positionen | 30 |

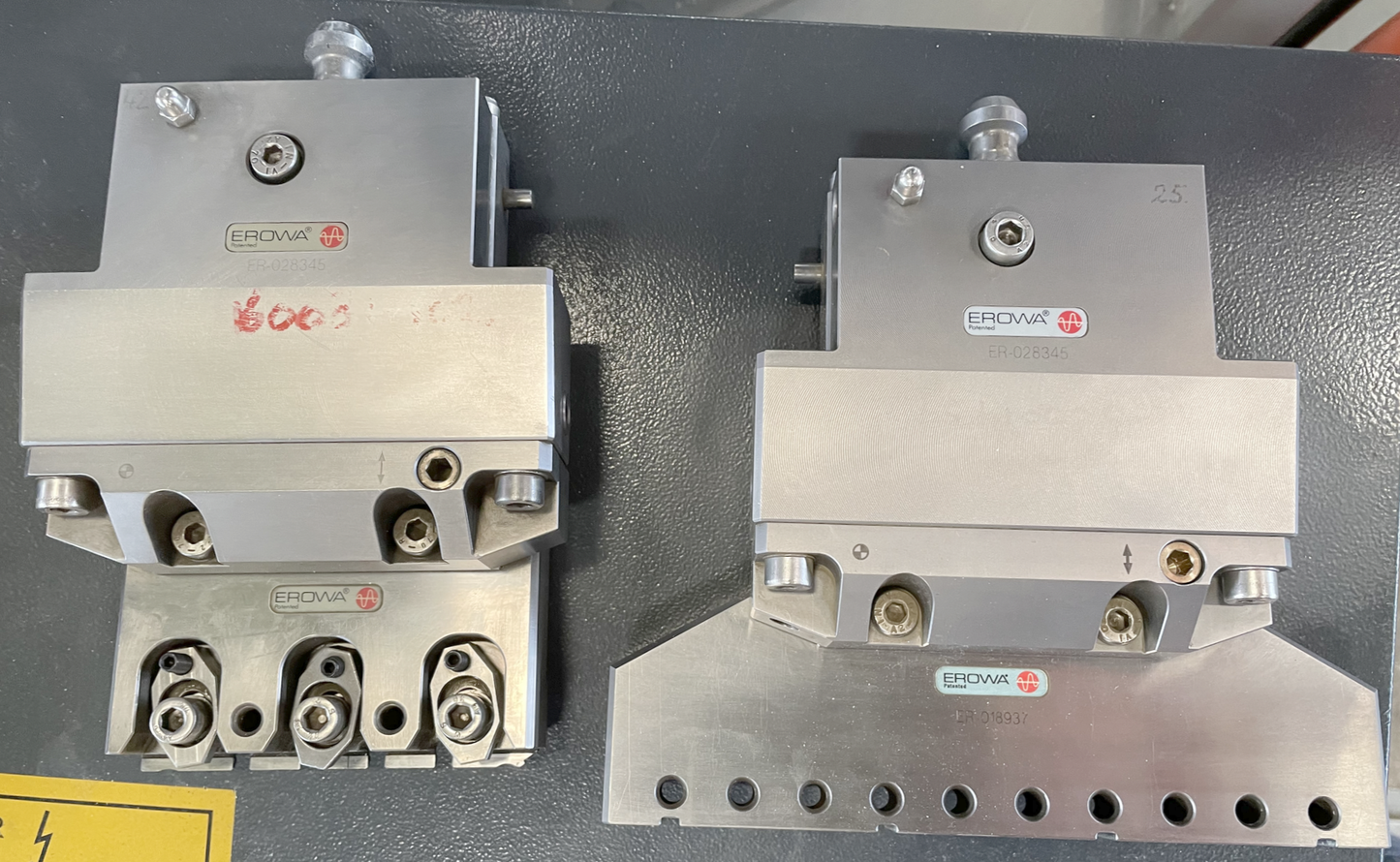

Werkstückträger | 3 pce |
