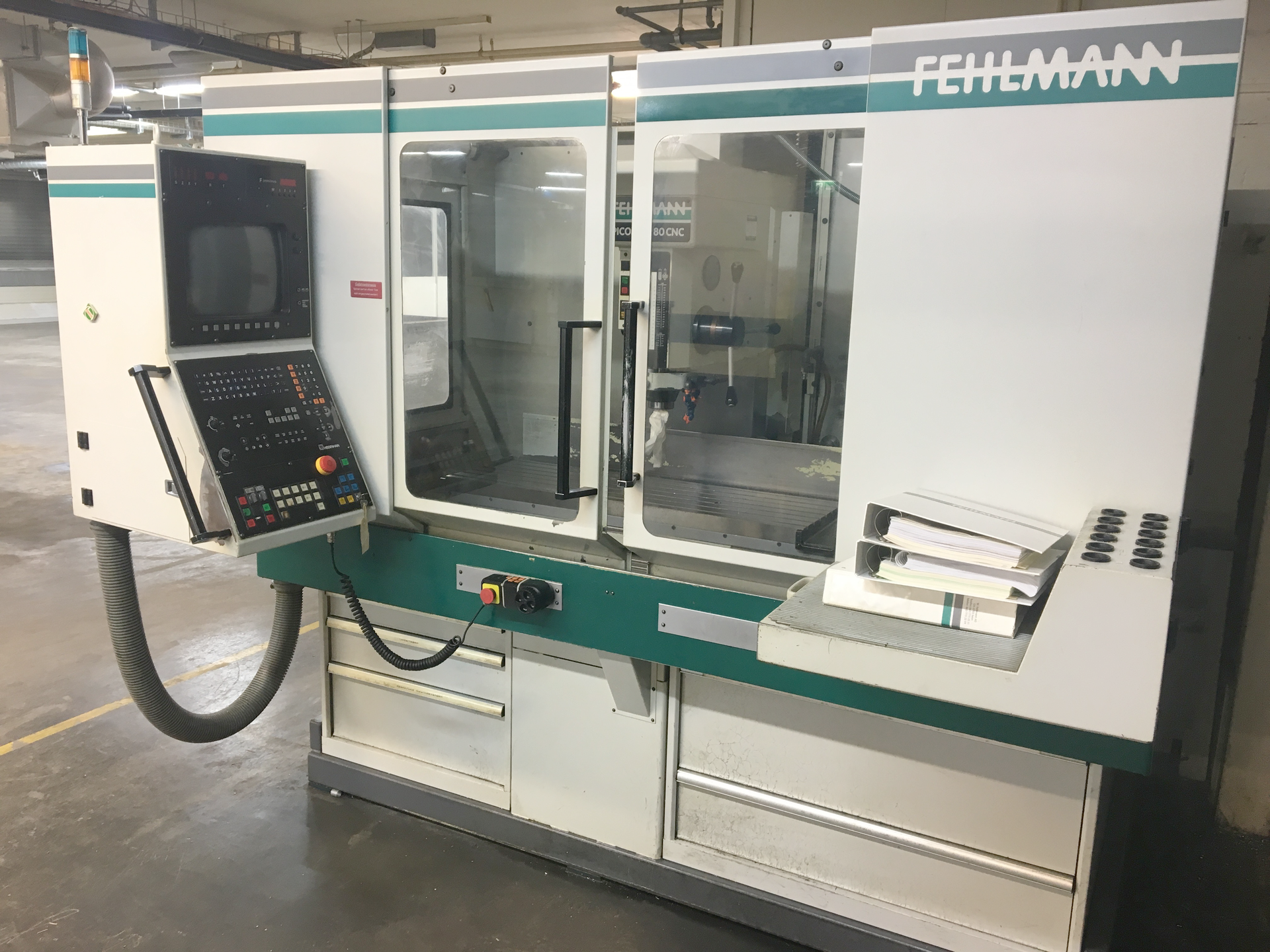

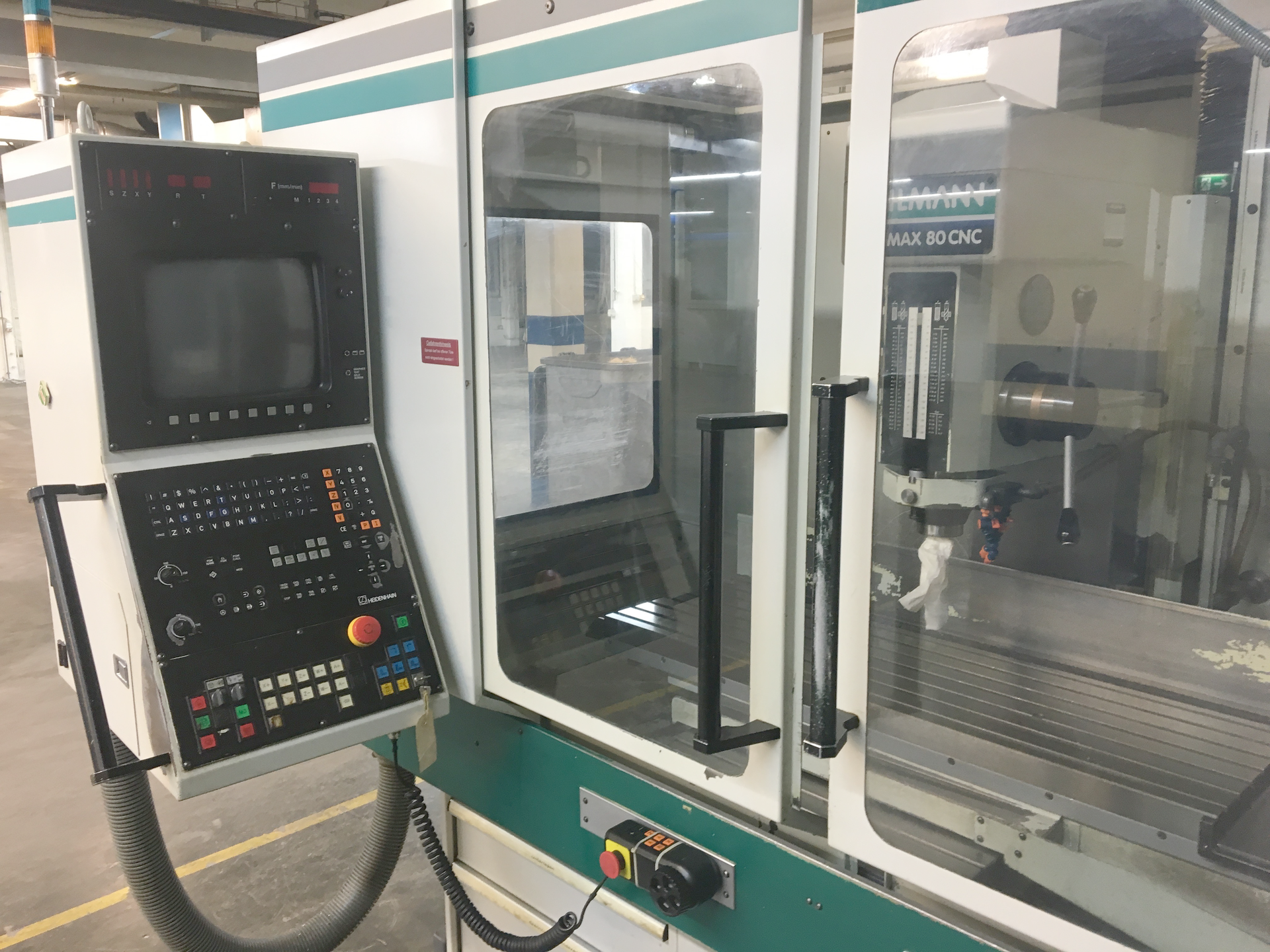

FEHLMANN PICOMAX 80 CNC 2/3
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
| Anzahl Achsen total | 5 |
| Werkzeugaufnahme: | SF 32 |
| Bohrleistung in Stahl | 30 mm |
| Gewindeschneiden in Stahl M | 24 |
| Fräsleistung | 100 cm3/min |
| Spindeldrehzahlen: | |
| von | 50 t/min |
| bis | 9200 t/min |

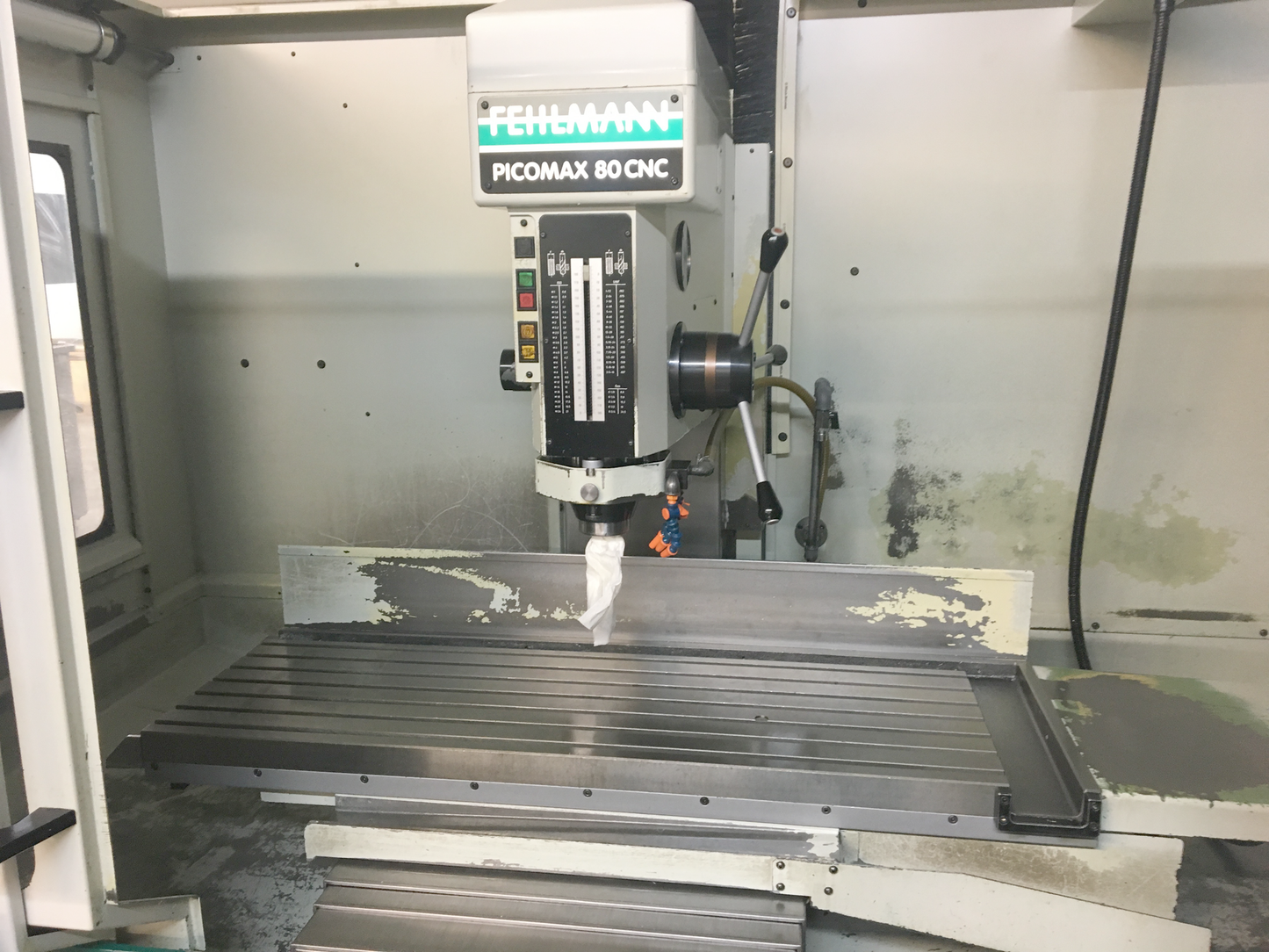

| Tischlänge | 1230 mm |
| Tischbreite | 410 mm |
| Anzahl T-Nuten: | 7 |
| T-Nutenbreite | 12H8 mm |
| Abstand der T-Nuten | 50 mm |
| Max. Werkstückgewicht auf dem Tisch | 250 kg |
| Tischhöhe über Boden | 1010 mm |
| Abstand zwischen Tisch und Spindel min. | 0 mm |
| Abstand zwischen Tisch und Spindel max. | 620 mm |
| Ausladung | 370 mm |
| Verfahrwege: | |
| X-Achse | 700 mm |
| Y-Achse | 315 mm |
| Z-Achse (Pinolenhub gesteuert) | 170 mm |
| Z-Achse (Pinolenhub manuell) | 180 mm |
| W-Achse (Verfahrweg Maschinenkopf) | 495 mm |
| Vorschübe: | |
| X-Achse | 1 - 9000 mm/min |
| Y-Achse | 1 - 9000 mm/min |
| Z-Achse | 1 - 4000 mm/min |
| W-Achse | 1 - 4500 mm/min |
| Eilgang X | 9 m/min |
| Eilgang Y | 9 m/min |
| Eilgang Z | 4 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Leistung | 16 kW |
| Maschinengewicht ca. | 3200 kg |
| Abmessungen Maschine: | |
| Länge | 2500 mm |
| Breite | 2500 mm |
| Höhe | 2450 mm |
| Diverses Zubehör: | |

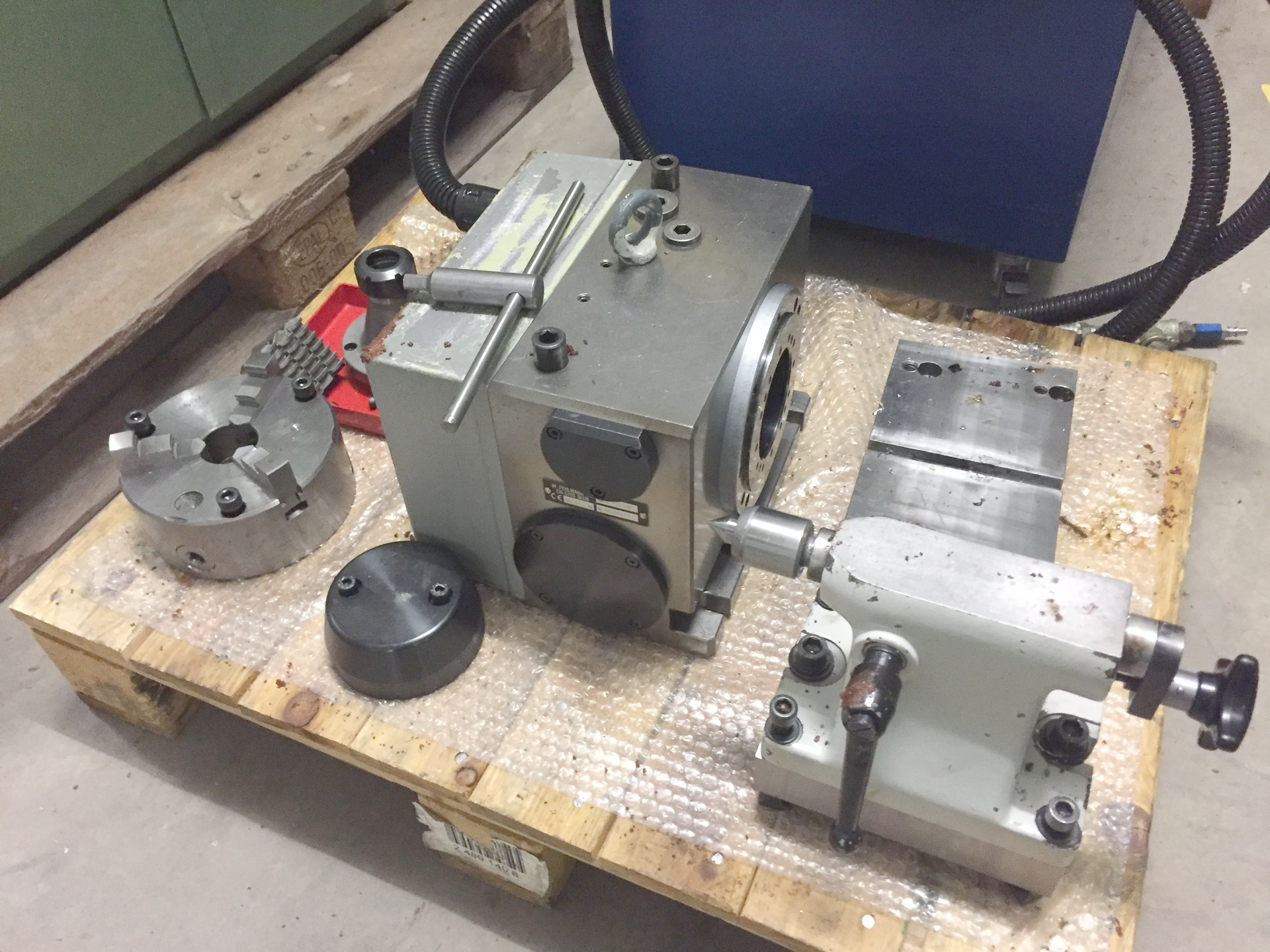

| Teilapparat 4. Achse | |
| mit Reitstock | |
| 3-Backenfutter Ø | 160 mm |
| Spannzangenaufnahme | |
| Satz Werkzeughalter | |

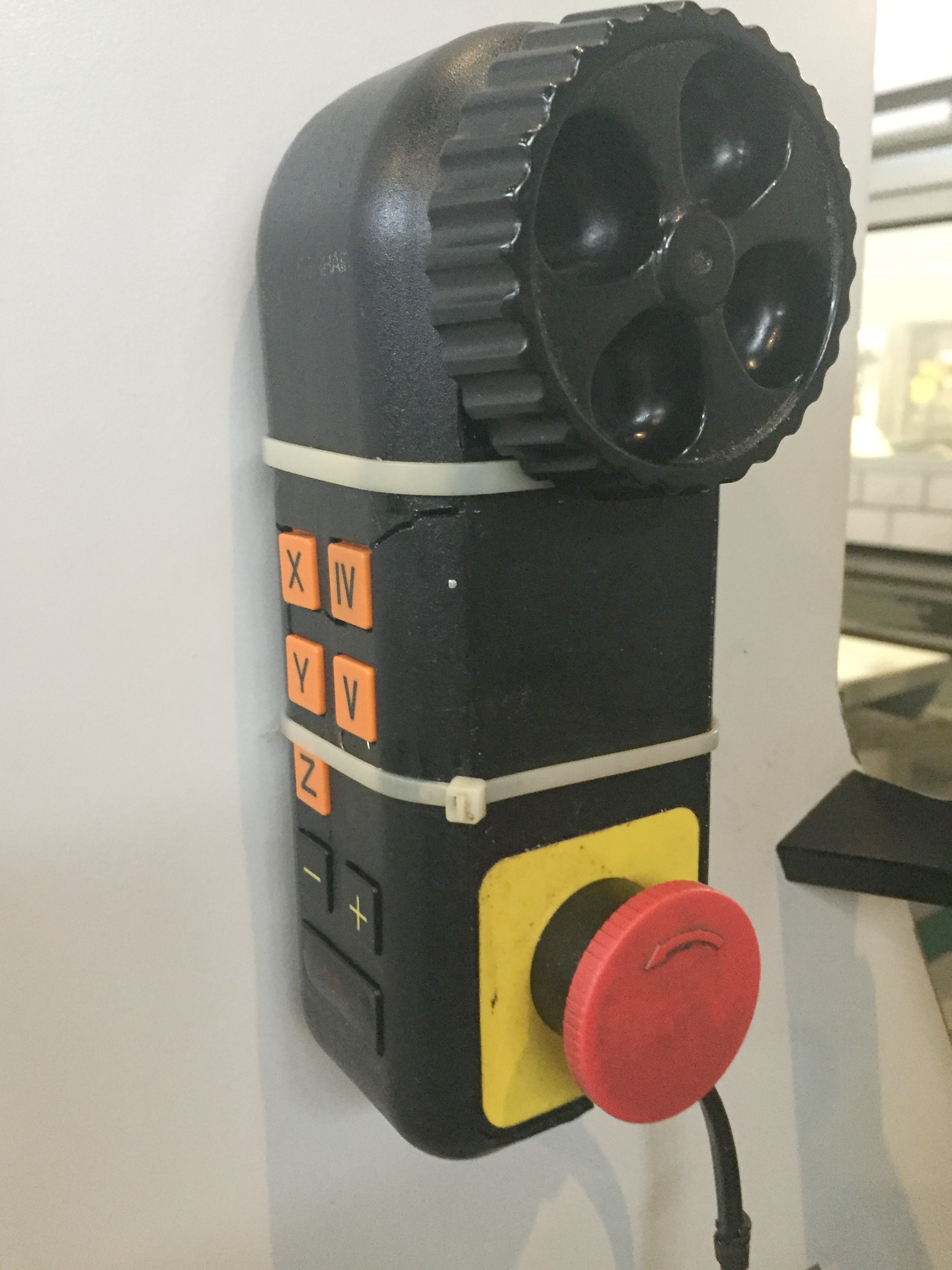

| Elektronisches Handrad |

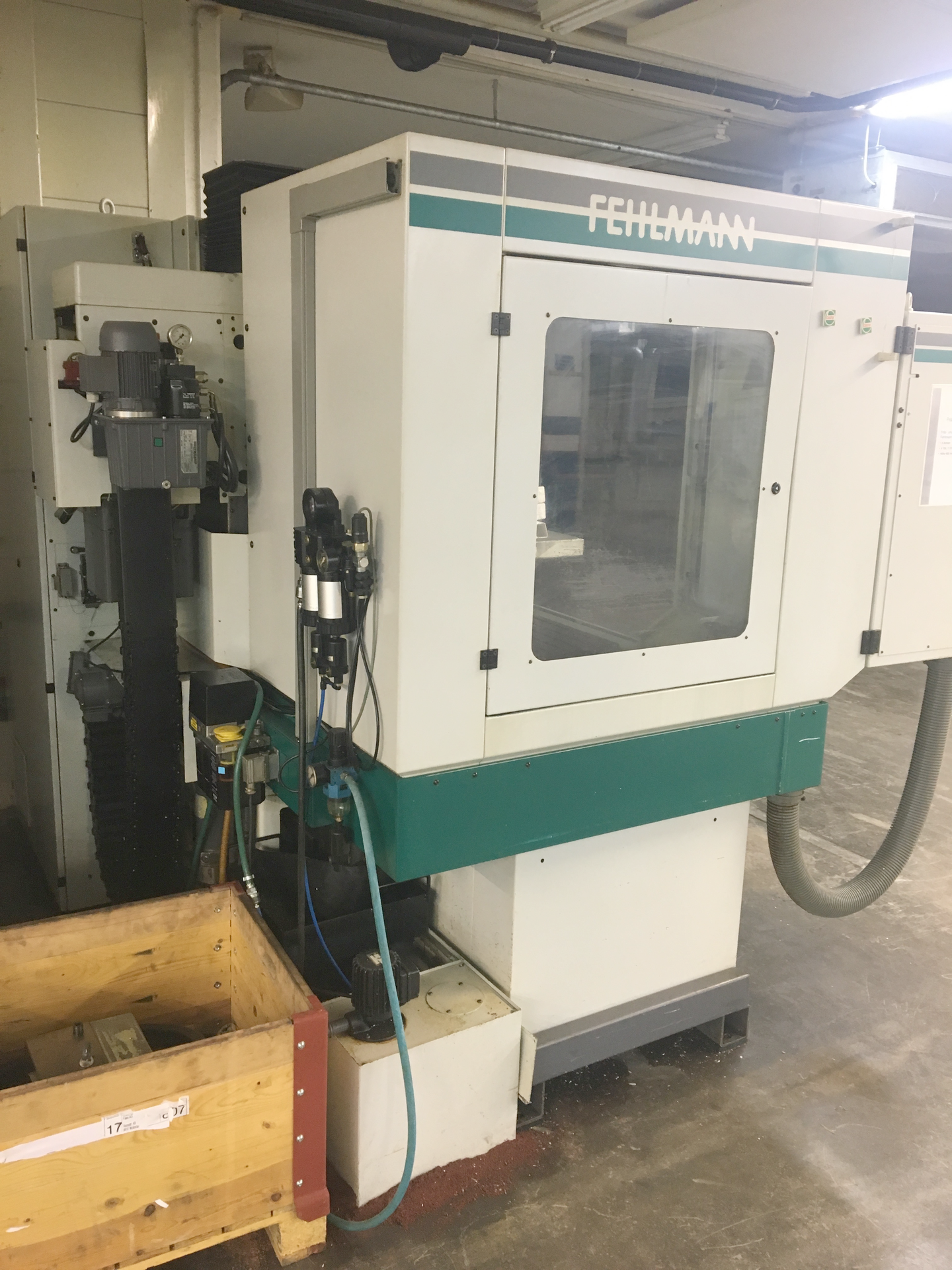

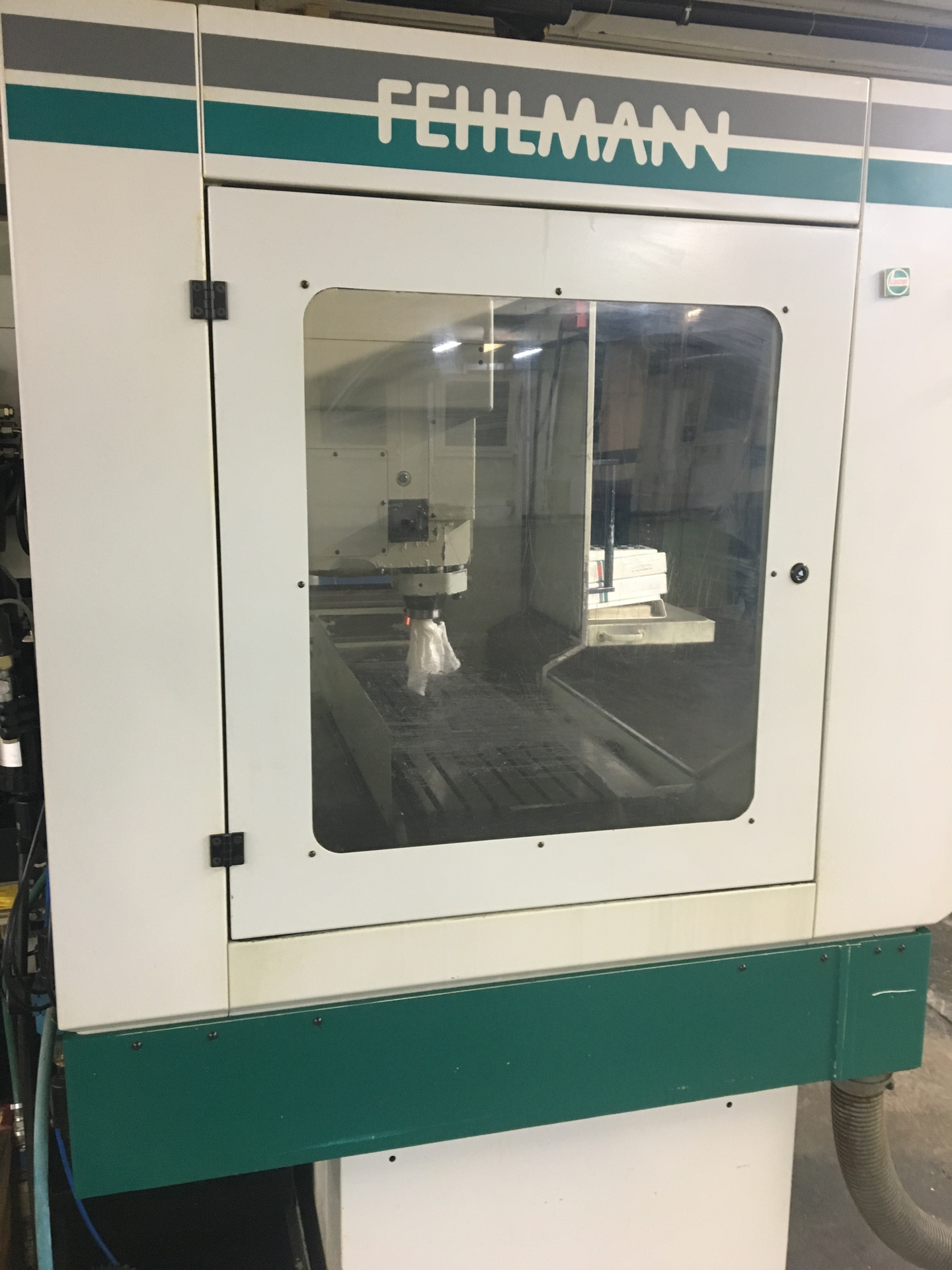

FEHLMANN PICOMAX 80 CNC 2/3 is a CNC Bohr- Fräsmaschine für Präzision, hohe Genauigkeit und Zuverlässigkeit. 5 Achsen; SF32; Bohren 30 mm; Gewinde M24; Fräsen 100 cm3/min. Tisch 1230×410 mm, 7 T‑Nuten 12H8, Nutzlast 250 kg. Verfahrwege X700 Y315 Z170/180 W495 mm; Spindel 50–9200 t/min; Vorschub X/Y 1–9000 Z1–4000 W1–4500 mm/min; Eilgang X/Y 9 m/min Z4 m/min. Anschluss 3×380V 50Hz, 16 kW; Gewicht ≈3200 kg; Maße 2500×2500×2450 mm. Zubehör: Teilapparat 4. Achse, Reitstock, 3‑Backenfutter Ø160, Spannzangenaufnahme, Satz Werkzeughalter, elektronisches Handrad. Eignet sich für enge Toleranzen in Uhren, Medizin, Luftfahrt, Automotive, Werkzeugbau.
Technische Daten ohne Gewähr
