REIDEN FU 150 A
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
REIDEN FU 150 A ist eine Universalfräsmaschine für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 1250×350 mm; Wege X850 Y250 Z470 mm; Werkstückgewicht 400 kg. Spindel ISO40, 12 Stufen 45–2000 t/min. Vorschübe X/Y 18–800 mm/min, Z 7.2–320 mm/min; Eilgang X2.70 Y2.75 Z1.10 m/min. Netz 50Hz 3×380V; Motor 10 CV; Gesamtleistung 7 CV; Gewicht ~1950 kg; Abmessungen 2000×1700×2000 mm. Zubehör: Satz Werkzeughalter, Lampe. Geeignet für enge Toleranzen in Automotive, Luftfahrt, Uhrenindustrie und Medizintechnik.
| Tischlänge | 1250 mm |
| Tischbreite | 350 mm |
| Längsweg (X-Achse) | 850 mm |
| Querbewegung (Y-Achse) | 250 mm |
| Vertikalweg (Z-Achse) | 470 mm |
| Max. Werkstückgewicht auf dem Tisch | 400 kg |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 12 |
| von | 45 t/min |
| bis | 2000 t/min |
| Spindelaufnahme | 40 ISO |
| Vorschübe: Anzahl (Stufen) | 12 |
| Längs von | 18 mm/min |
| bis | 800 mm/min |
| Quer von | 18 mm/min |
| bis | 800 mm/min |
| Vertikal von | 7.2 mm/min |
| bis | 320 mm/min |
| Eilgang: | |
| Längs | 2.70 m/min |
| Quer | 2.75 m/min |
| Vertikal | 1.10 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 10 CV |
| Gesamtleistungsbedarf | 7 CV |
| Maschinengewicht ca. | 1950 kg |
| Abmessungen Maschine: | |
| Länge | 2000 mm |
| Breite | 1700 mm |
| Höhe | 2000 mm |
| Diverses Zubehör: | |

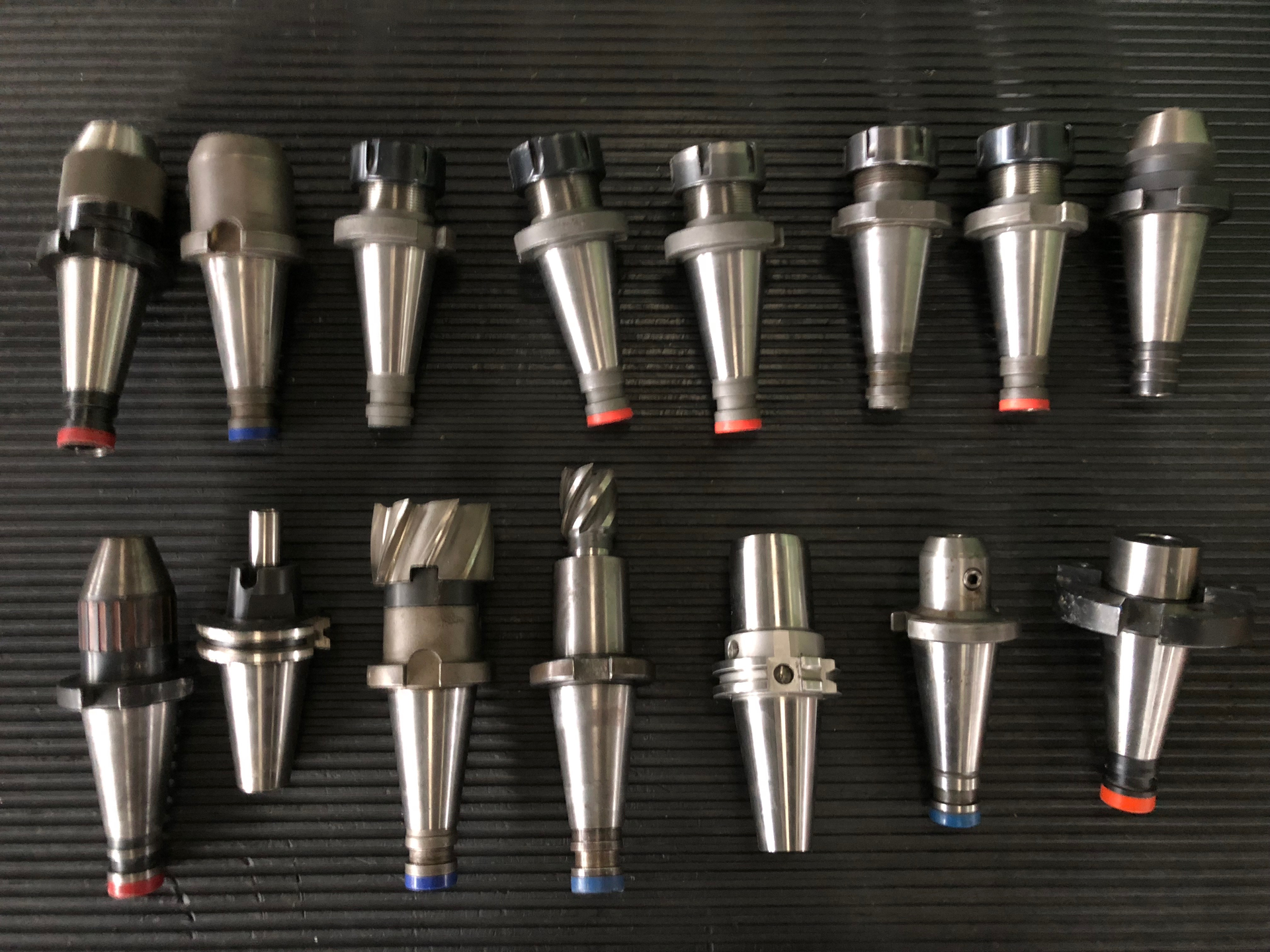

| Satz Werkzeughalter | |
| Lampe |
