WALDRICH COBURG 20-10 FP 280
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

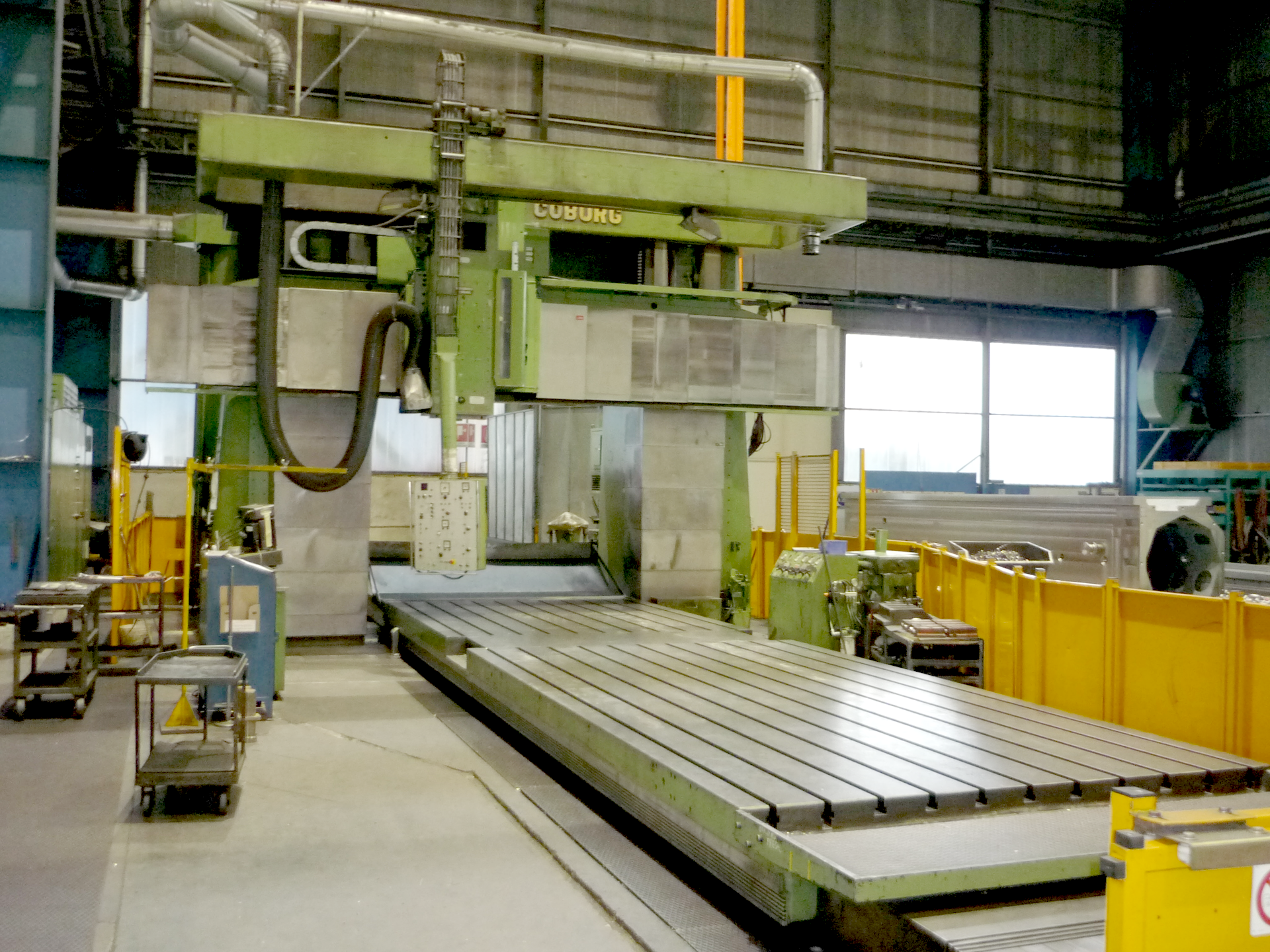

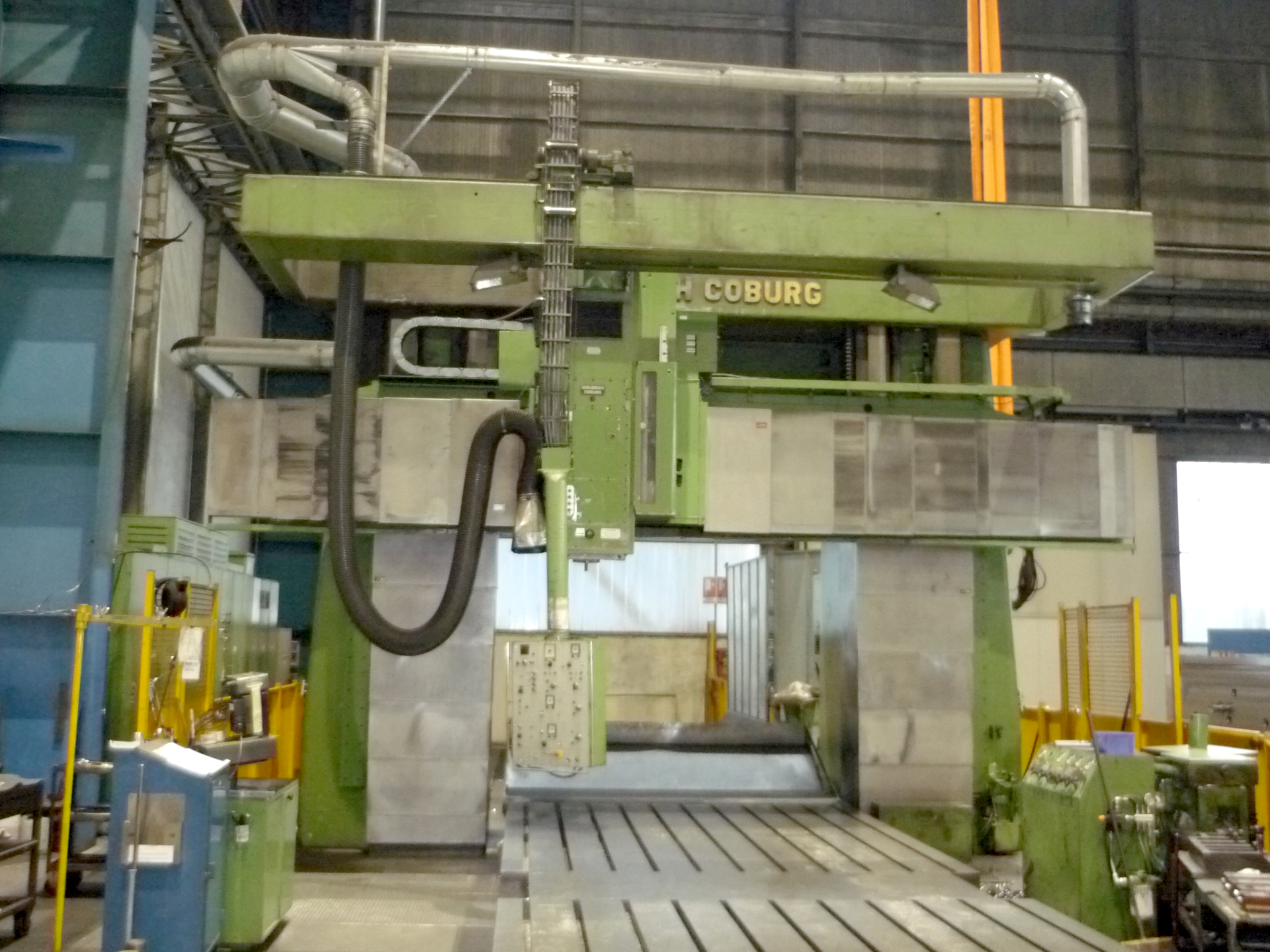

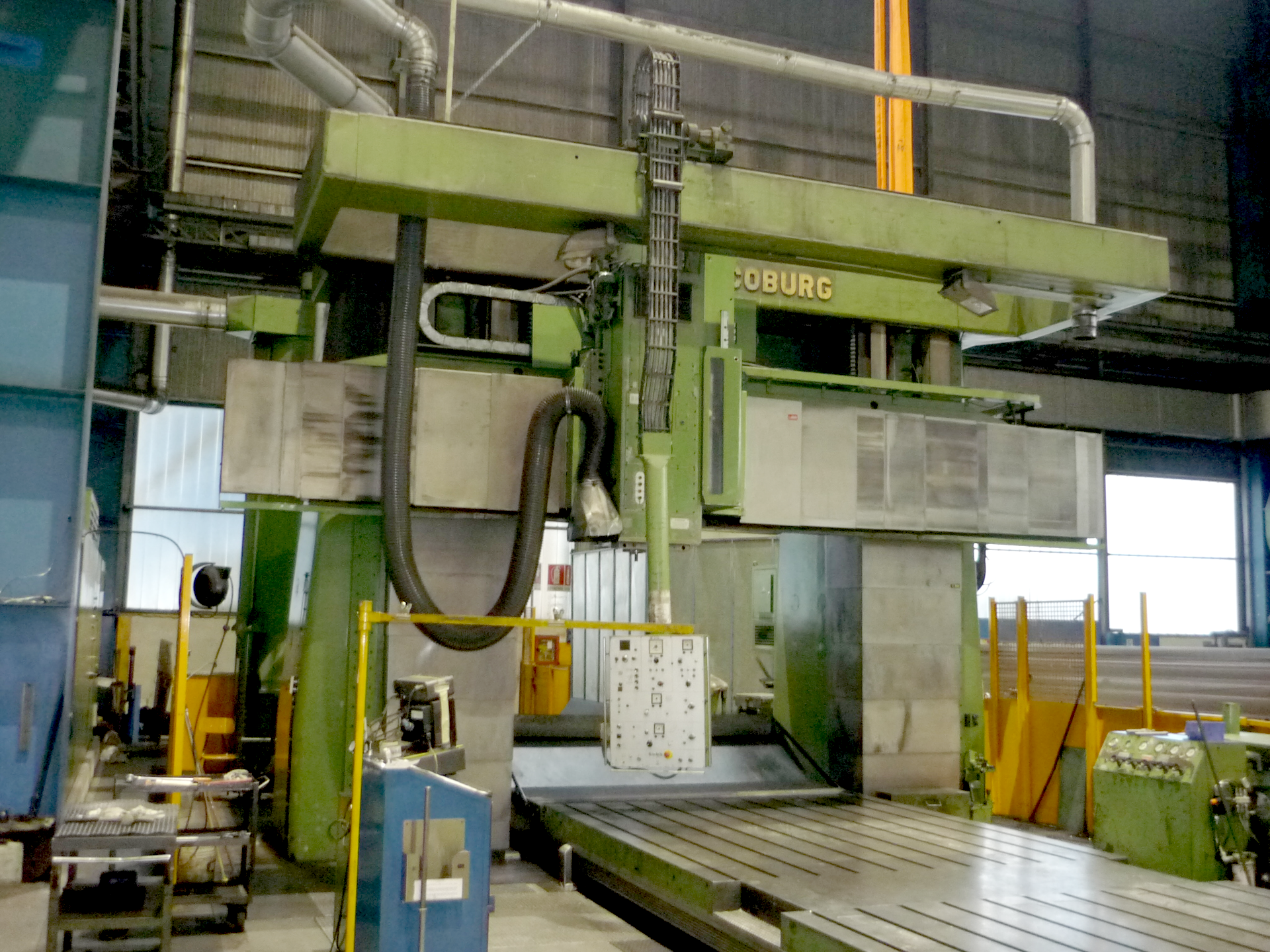

WALDRICH COBURG 20-10 FP 280 ist ein Portalfräswerk, ausgelegt für hochpräzise Bearbeitung, große Genauigkeit und Zuverlässigkeit. Tisch 8000×2800 mm, 11 T‑Nuten 36H8 (250 mm Abstand); Verfahrwege X 9000 mm, Y 2950 mm, Z 1250 mm, W 2200 mm; Durchgang 3200 mm; max. Abstand Tisch‑Spindel 2806 mm; Tischbelastung 64000 kg. Spindelaufnahme 60 ISO, 16 Stufen 20–600 t/min; Spindelmotor 100 kW, Drehmoment 13000 Nm; Vorschübe X/Y 5–3000 mm/min, Z 5–2000 mm/min, W 5–750 mm/min; Anschluss 3x 380 V 50 Hz; Abmessungen ca. 21000×7800×6622 mm. Optionale Ausstattung: 90° Aufnahme, schmale 90° Aufnahme, vertikale Verlängerung, kippbarer Aufsatz. Eignet sich für enge Toleranzen; typisch in Automotive, Luftfahrt, Werkzeugmaschinenbau und schwerer Industrie.

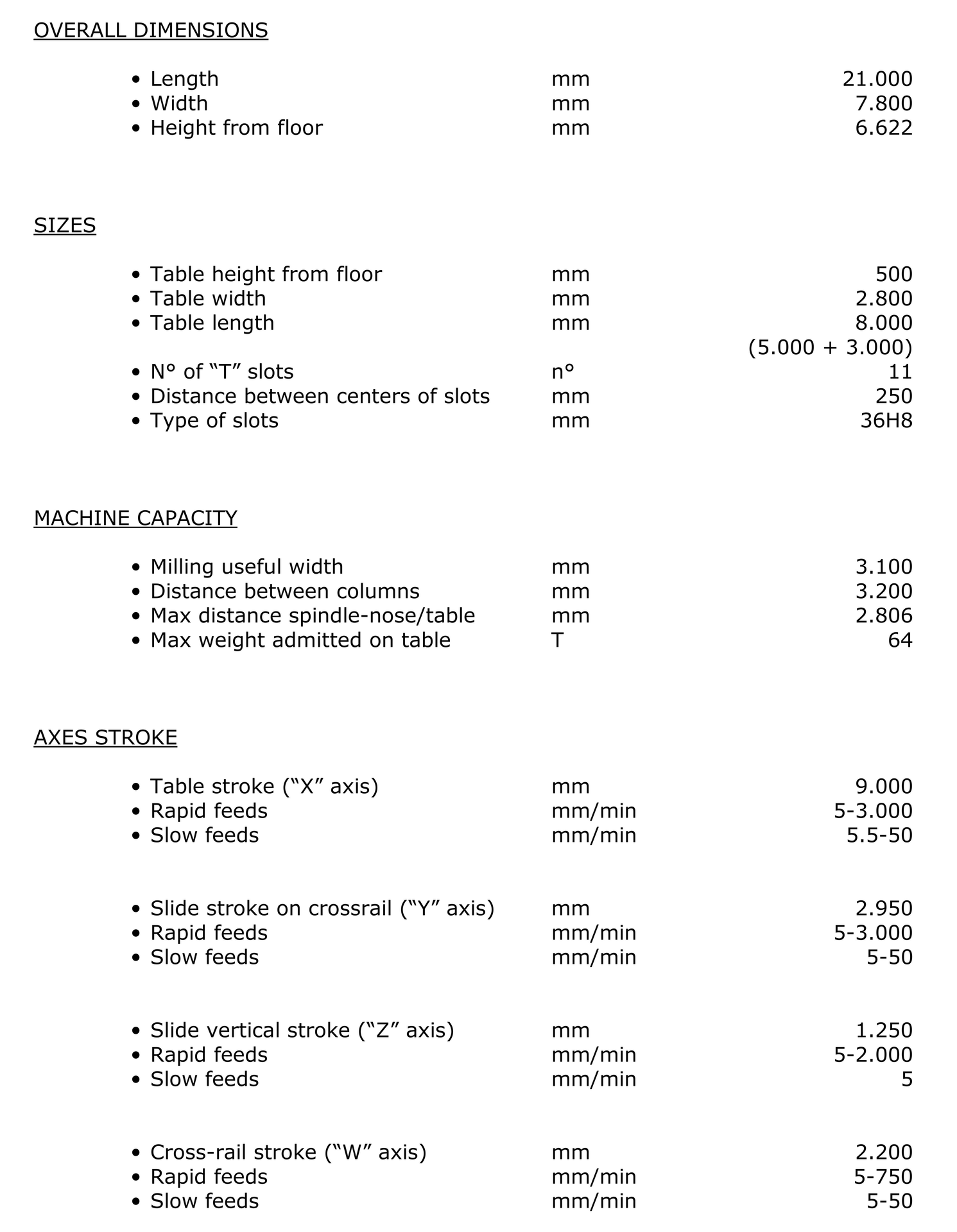

| Anzahl Achsen total | 3 |
| Tischlänge | 8000 mm |
| Tischbreite | 2800 mm |
| Anzahl T-Nuten: | 11 |
| T-Nutenbreite | 36H8 mm |
| Abstand der T-Nuten | 250 mm |

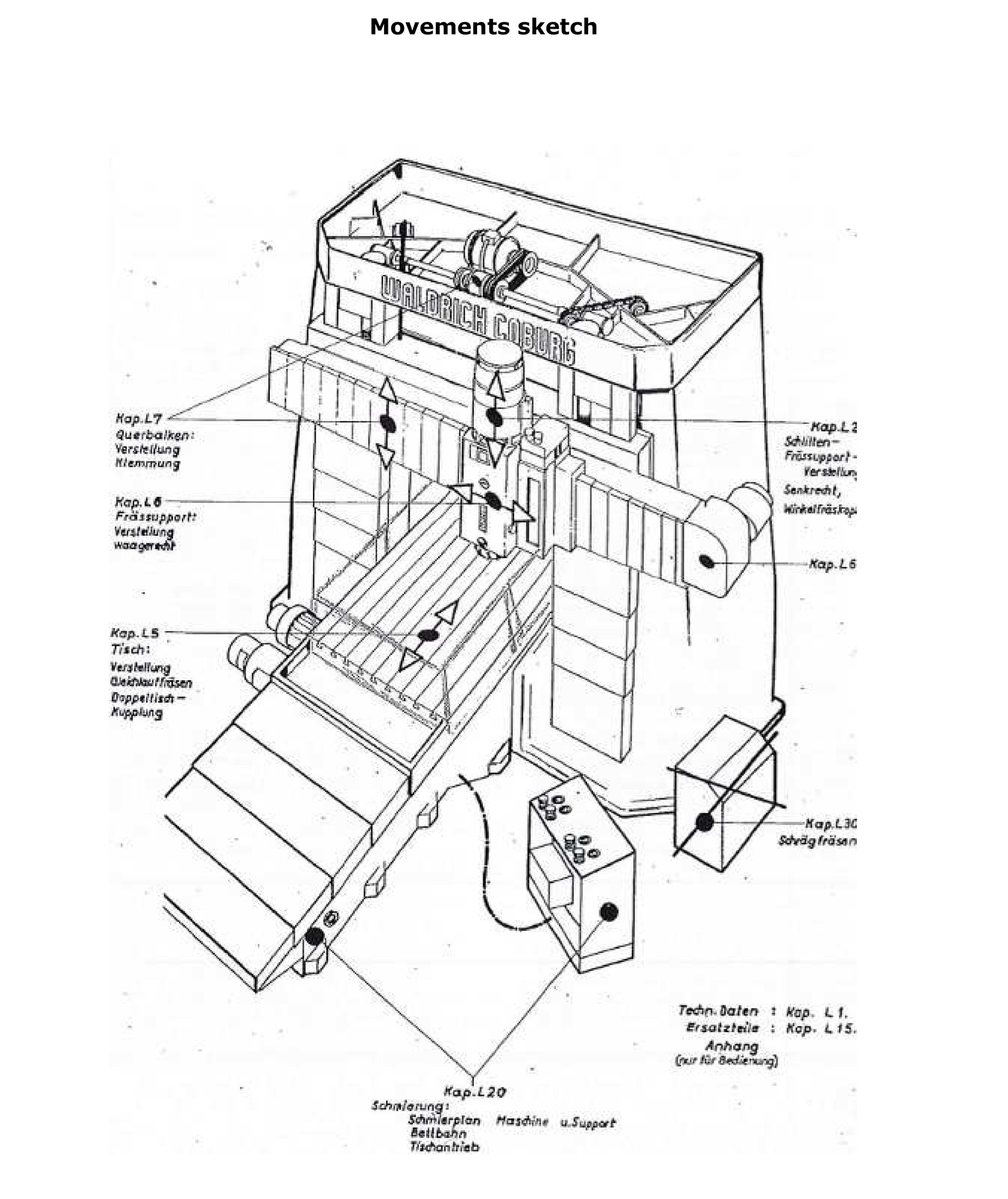

| Verfahrwege: | |
| X-Achse | 9000 mm |
| Y-Achse | 2950 mm |
| Z-Achse | 1250 mm |
| W-Achse | 2200 mm |
| Distanz zwischen Tisch und Spindel max. | 2806 mm |
| Durchgang zwischen Ständer | 3200 mm |
| Max. Werkstückgewicht auf dem Tisch | 64000 kg |
| Spindelaufnahme | 60 ISO |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 16 |
| von | 20 t/min |
| bis | 600 t/min |
| Vorschübe: | |
| X-Achse von | 5 mm/min |
| bis | 3000 mm/min |
| Y-Achse von | 5 mm/min |
| bis | 3000 mm/min |
| Z-Achse von | 5 mm/min |
| bis | 2000 mm/min |
| W-Achse von | 5 mm/min |
| bis | 750 mm/min |
| Schleichgänge: | |
| X-Achse | 5 - 3000 mm/min |
| Y-Achse | 5 - 3000 mm/min |
| Z-Achse | 5 - 2000 mm/min |
| W-Achse | 5 - 50 mm/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 100 kW |
| Drehmoment der Spindel | 13000 Nm |
| Gewicht total zirka | 120’000 kg |
| Abmessungen total zirka: | |
| Länge | 21000 mm |
| Breite | 7800 mm |
| Höhe | 6622 mm |

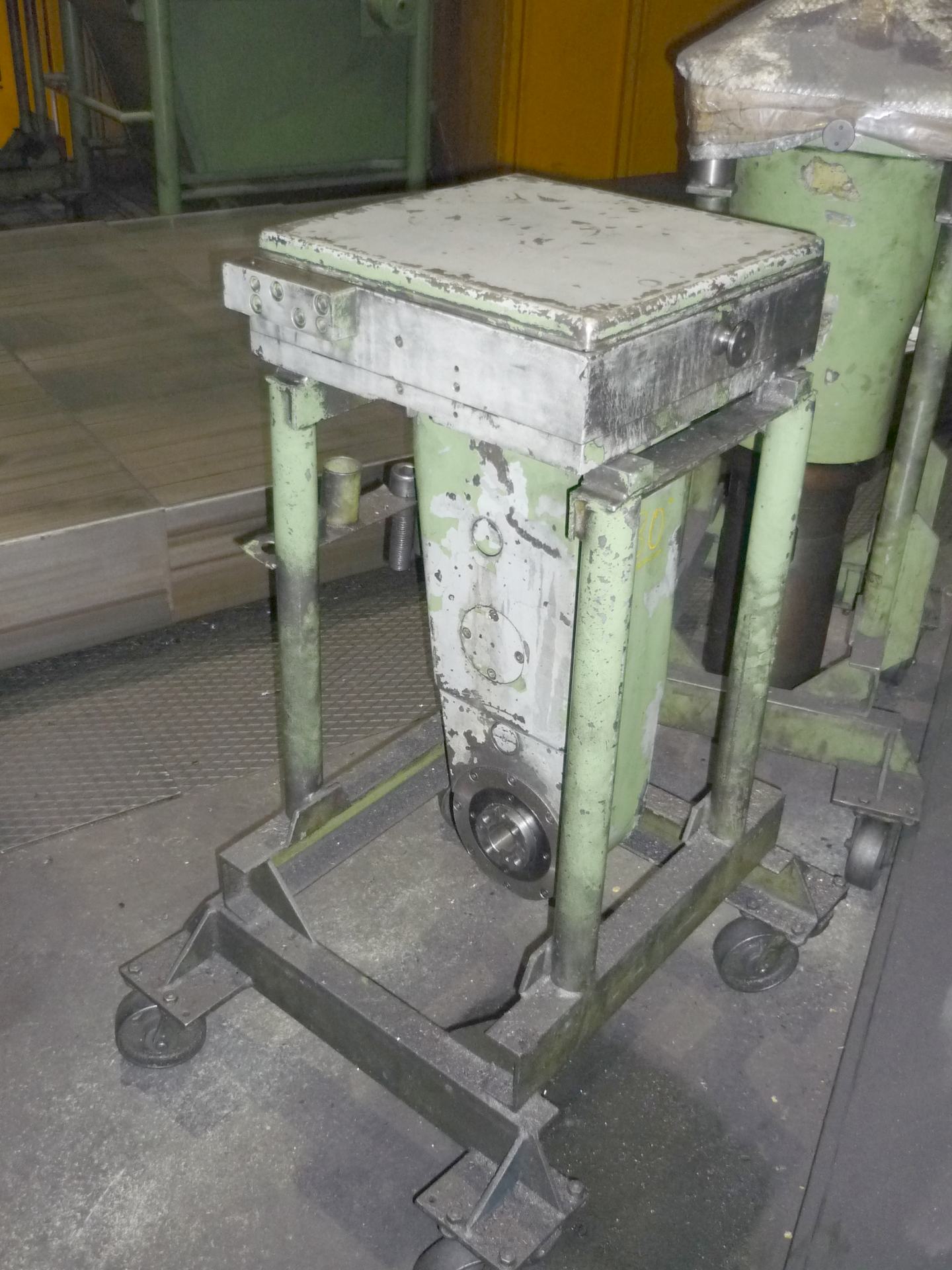

| Diverses Zubehör: | |

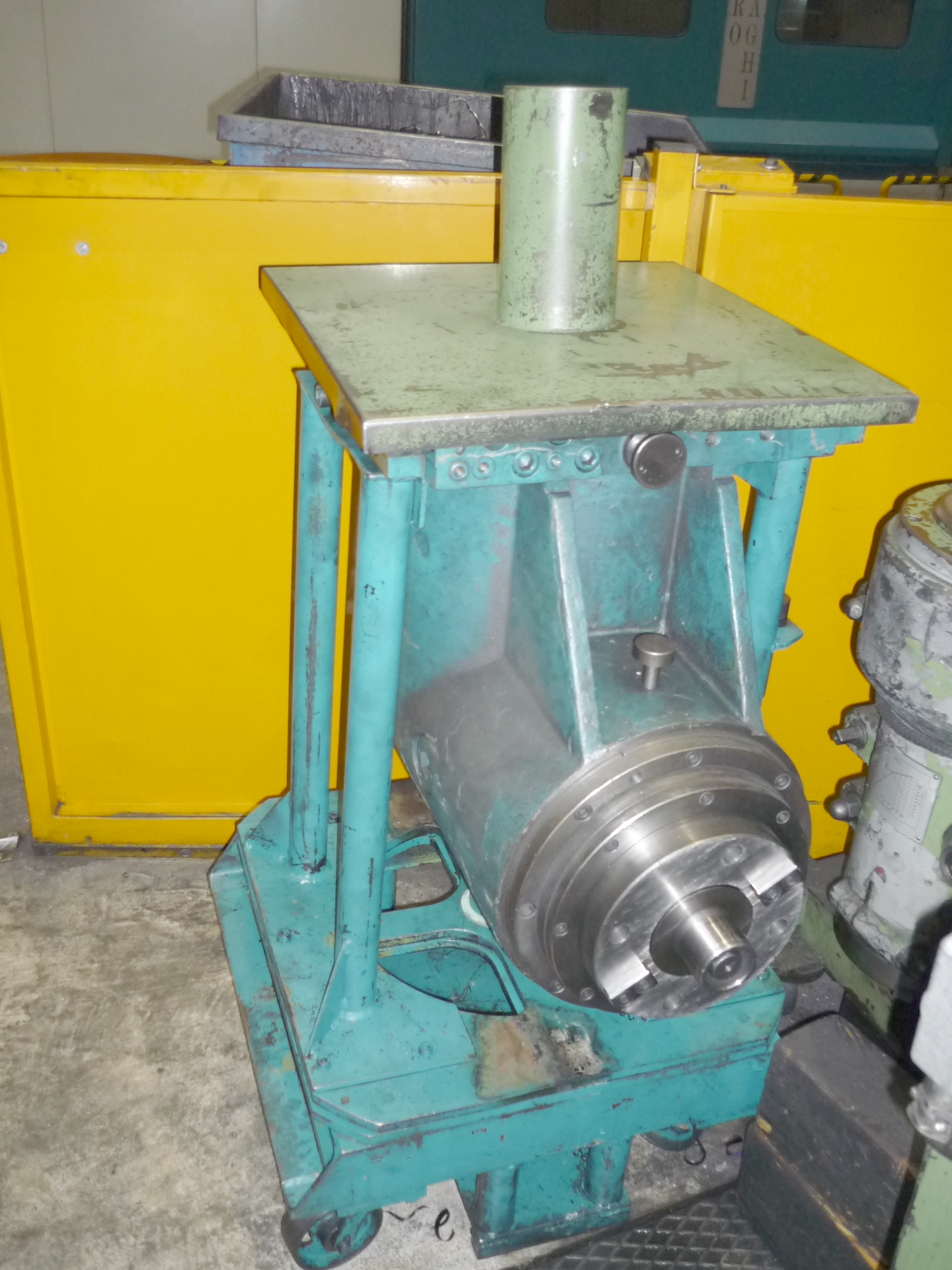

| 90° Aufnahme | |
| 90° Aufnahme schmal | |

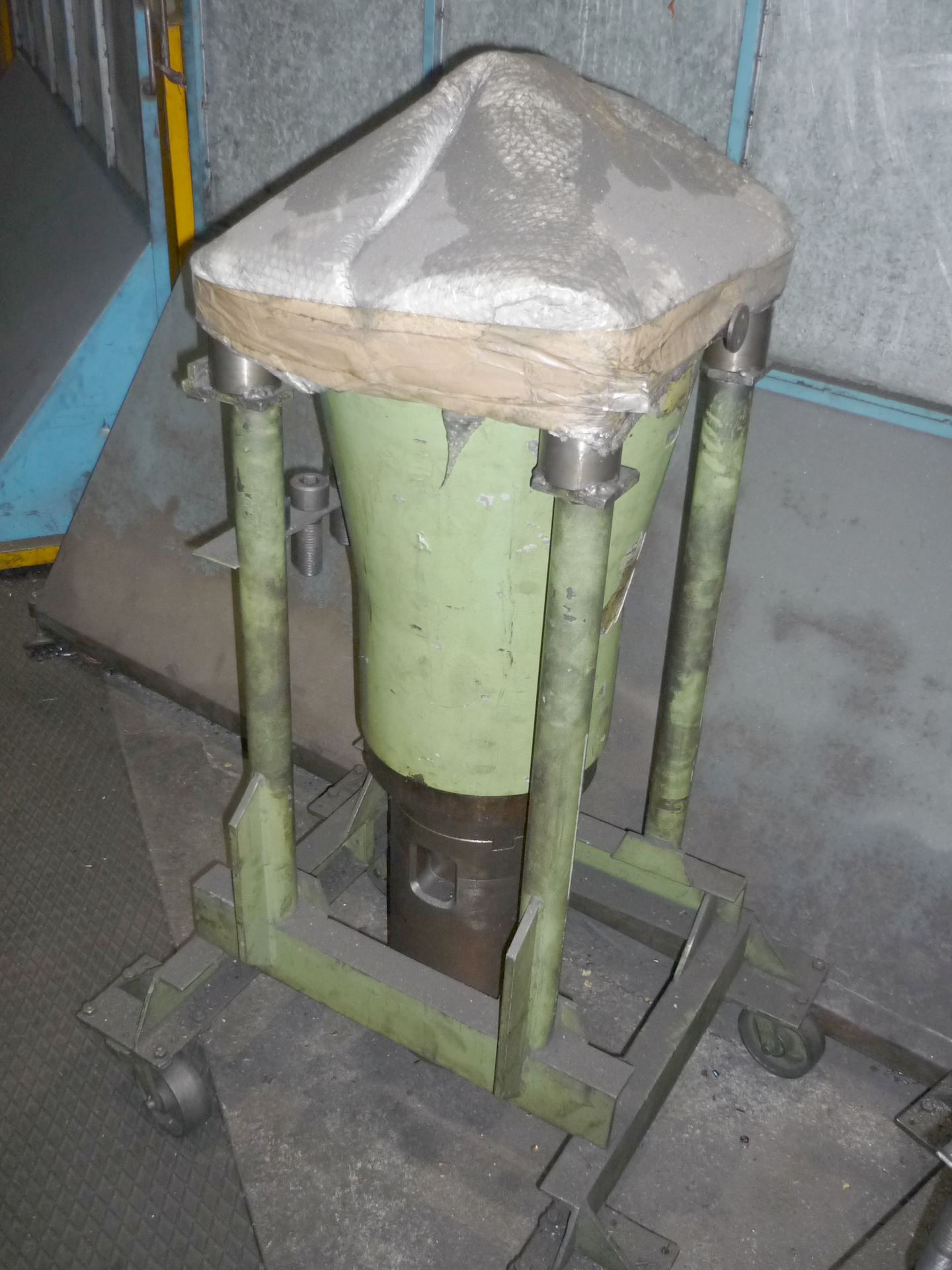

| Vertikale Verlängerung | |

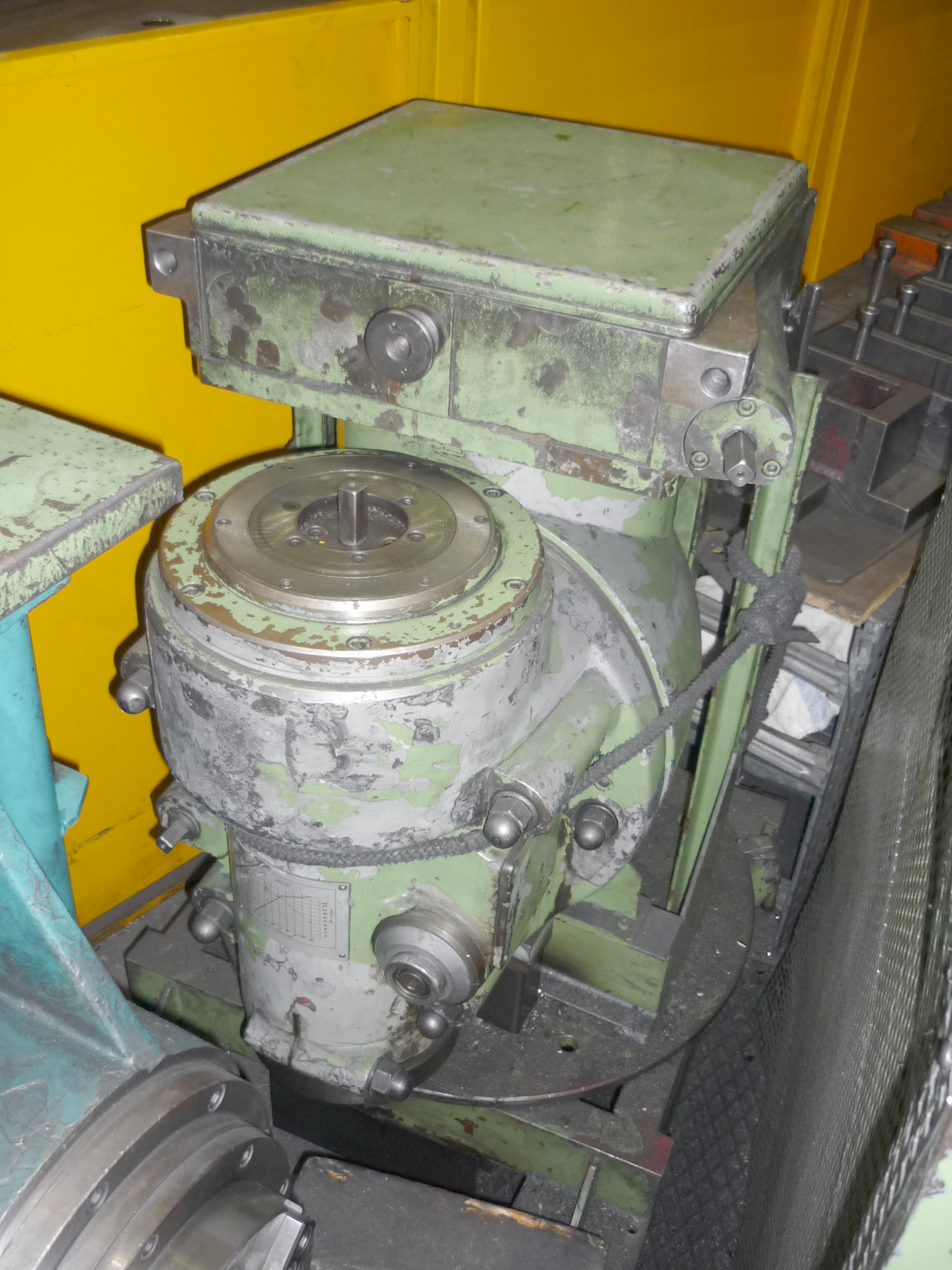

| Kippbarer Aufsatz |
