HASEGAWA PM 150-01
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

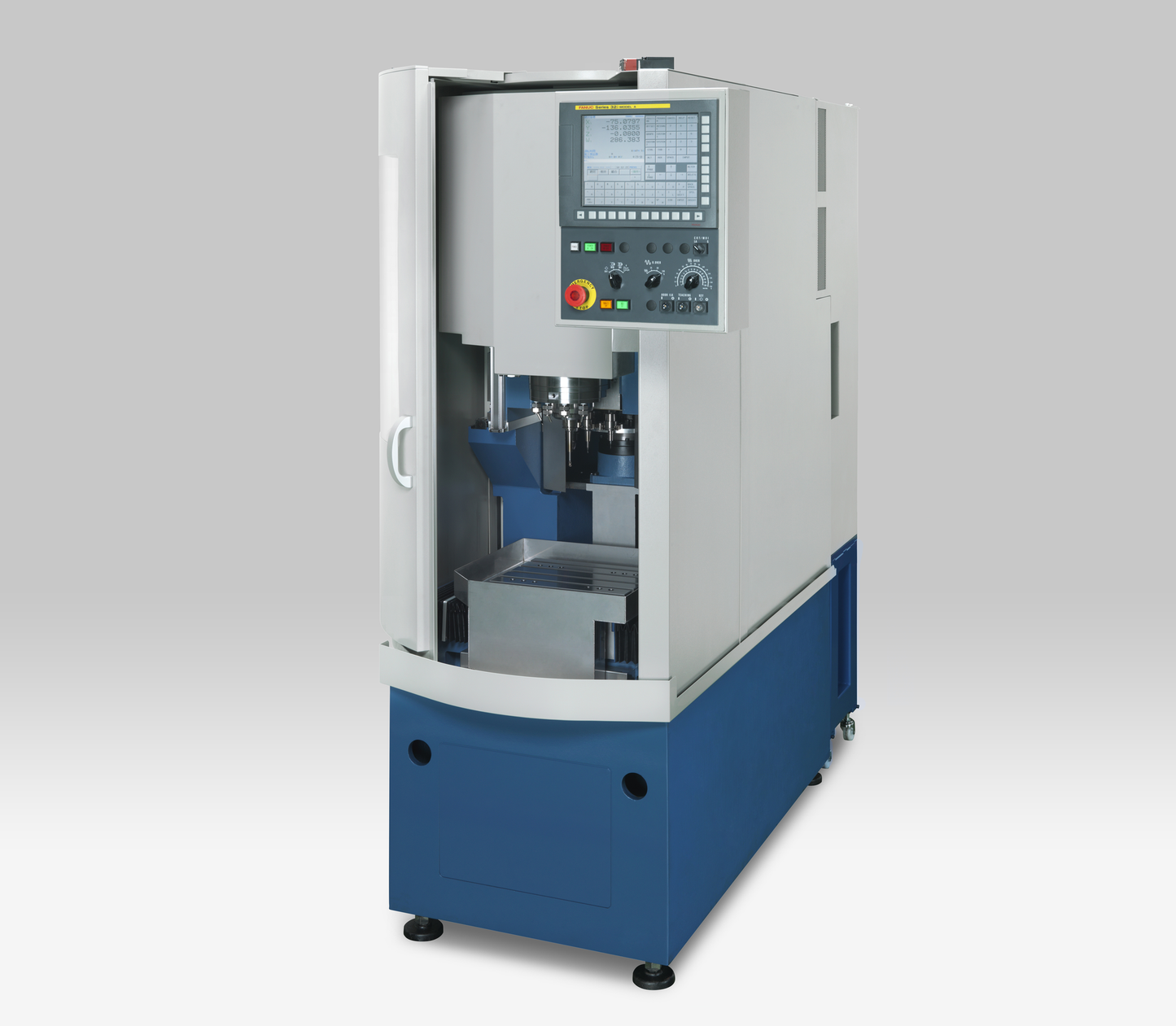

HASEGAWA PM 150-01 ist eine CNC Hochgeschwindigkeits Fräsmaschine, ausgelegt auf Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsmaße: Tisch 300×260 mm; Wege X 150 mm, Y 225+50 ATC mm, Z 200 mm; max. Werkstückgewicht 80 kg; Spindel‑Tisch Abstand 140–340 mm. Technische Daten: HSK‑E32; Drehzahl 100–30000 t/min (stufenlos); Spindelmotor 3.0/4.5 kW; Eilgang 30 m/min; Gesamtleistung 12 kVA; Gewicht ~2000 kg; Abmessungen L1750×B600×H1800 mm. Zubehör: Werkzeugwechsler 17 Plätze, automatische Werkzeugvermessung BLUM Z‑Pico, elektronisches Handrad, komplette Spritzschutzkabine, Kühlanlage 120 l, Schnittstellen Flash/USB/Ethernet, RS‑232C. Erreicht enge Toleranzen; geeignet für Automotive, Uhrmacherei, Maschinenbau, Luftfahrt und Medizintechnik.
| Tischlänge | 300 mm |
| Tischbreite | 260 mm |
| Längsweg (X-Achse) | 150 mm |
| Querbewegung (Y-Achse) | 225+50 ATC mm |
| Vertikalweg (Z-Achse) | 200 mm |
| Max. Werkstückgewicht auf dem Tisch | 80 kg |
| Distanz zwischen Vertikalspindel | |
| und Tisch | 140 ~ 340 mm |
| Spindelaufnahme | HSK-E32 |
| Spindeldrehzahlen: | |
| Stufenlos | |
| Vertikal von | 100 t/min |
| bis | 30000 t/min |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 17 |
| Eilgang | 30 m/min |
| Frässpindelmotor | 3.0 / 4.5 kW |
| Gesamtleistungsbedarf | 12 kVA |
| Maschinengewicht ca. | 2000 kg |
| Abmessungen Maschine: | |
| Länge | 1750 mm |
| Breite | 600 mm |
| Höhe | 1800 mm |
| Diverses Zubehör: | |
| Elektronisches Handrad | |
| Spritzschutzkabine komplett | |
| Kühlmitteleinrichtung | 120 ltr. |
| Werkzeugwechsler (Anzahl Werkzeuge) | 17 |
| Automatische Werkzeugvermessung | BLUM Z-Pico |
| Schnittstelle: | Flash/USB/Ethernet |
| Schnittstelle RS 232-C, V 24 | |
| Spindelkühlung |
