HASEGAWA PM 150-01
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

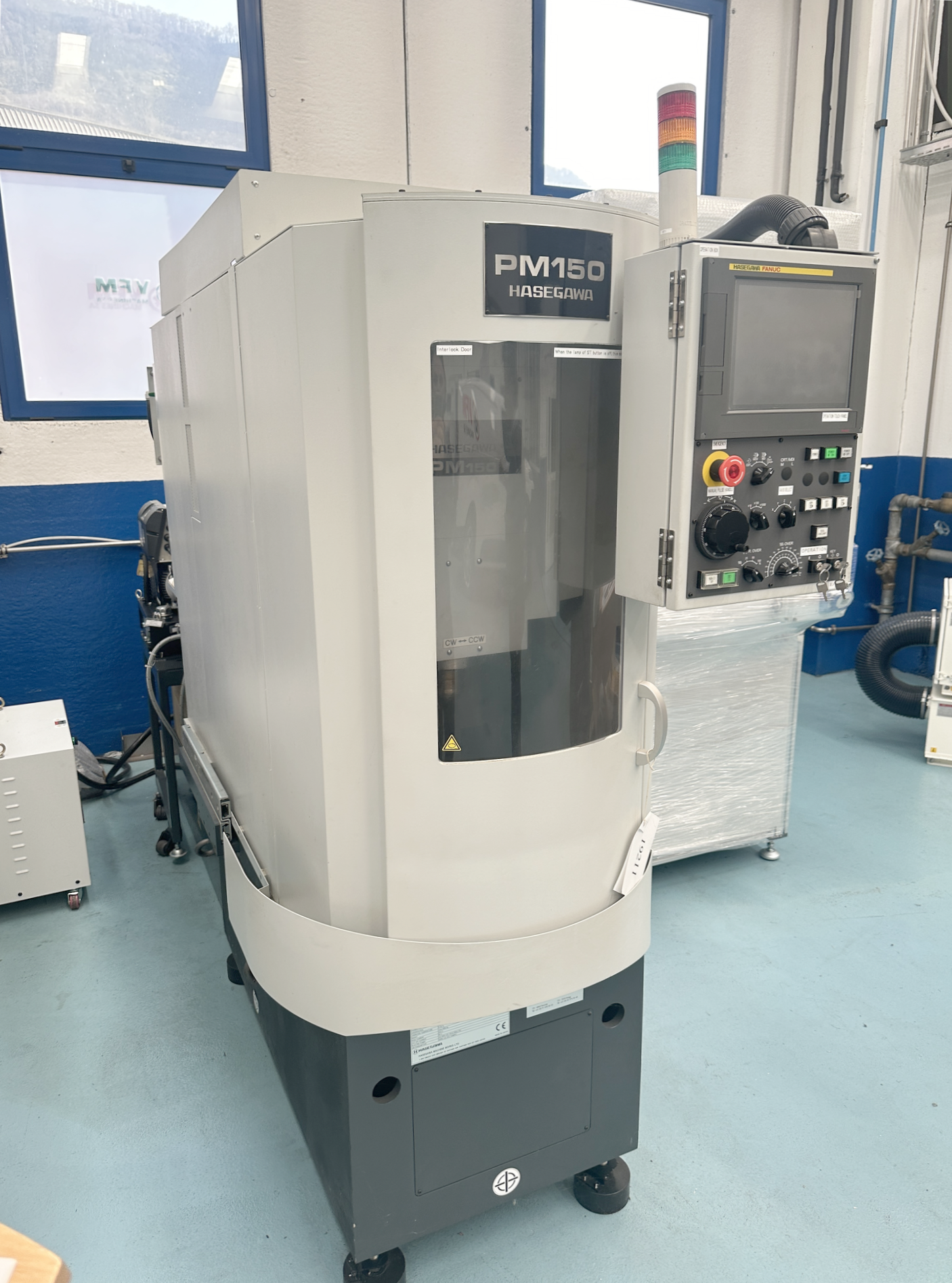

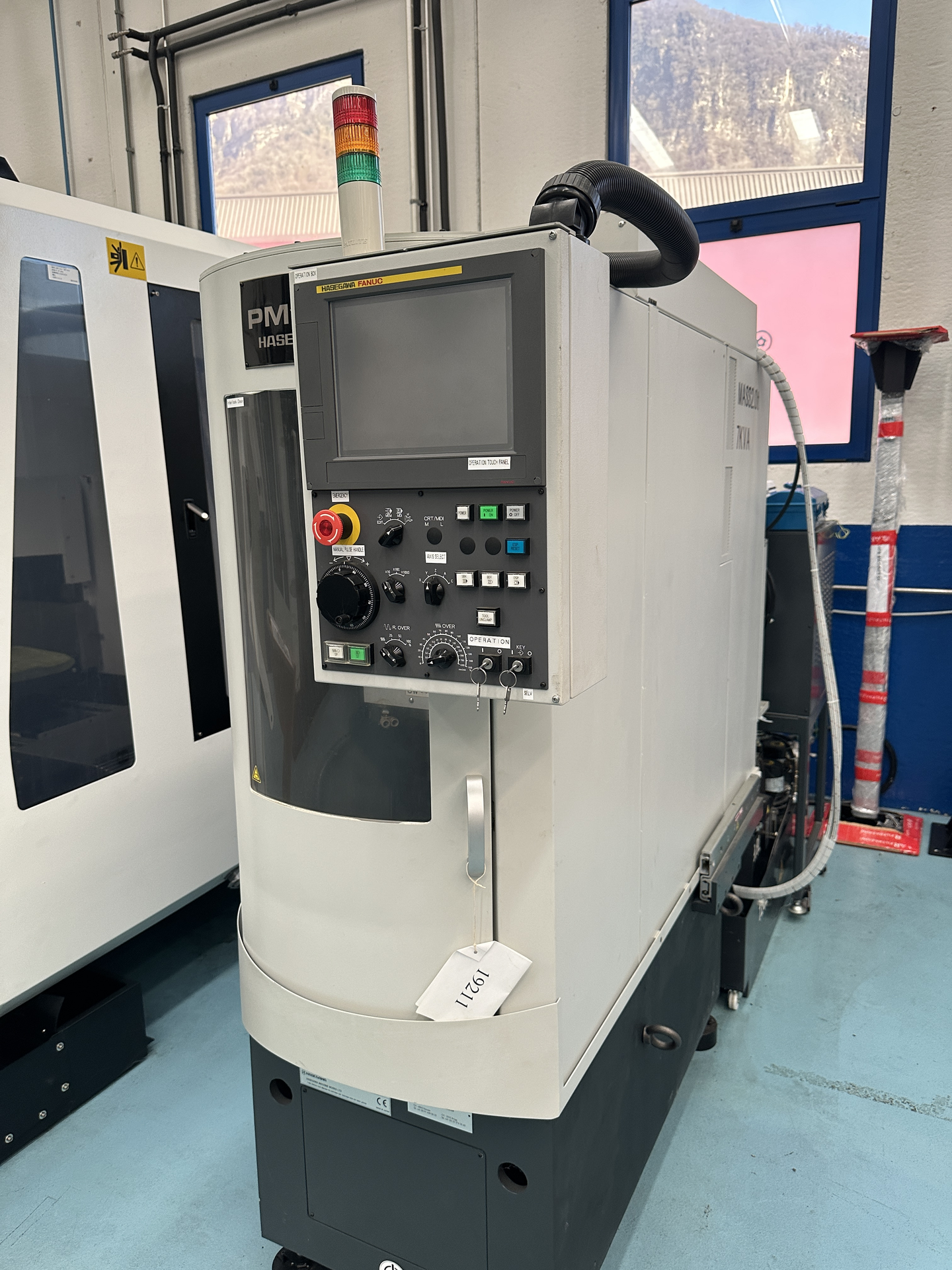

HASEGAWA PM 150-01 is a CNC Hochgeschwindigkeits-Fräsmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsraum: Tisch 300×260 mm, Verfahrwege X150 / Y225+50 ATC / Z200 mm, Tischlast 80 kg, Spindel–Tisch 140–340 mm. Technische Daten: HSK‑E32, Spindeldrehzahl 100–30.000 t/min (stufenlos), Spindel 3.0/4.5 kW, Eilgang 30 m/min, Anschlussleistung 12 kVA, Abmessungen 1750×600×1800 mm, Gewicht ≈2000 kg. Ausstattung: Werkzeugwechsler 17 Plätze, BLUM Z‑Pico Werkzeugvermessung, Kühlmitteleinrichtung 120 L, elektronisches Handrad, Komplettspritzschutz, Schnittstellen Flash/USB/Ethernet, Spindelkühlung, Zustandsleuchte. Erreicht enge Toleranzen; Einsatz in Automotive, Uhrmacherei, Werkzeugbau, Luftfahrt, Medizin.
| Tischlänge | 300 mm |
| Tischbreite | 260 mm |
| Längsweg (X-Achse) | 150 mm |
| Querbewegung (Y-Achse) | 225+50 ATC mm |
| Vertikalweg (Z-Achse) | 200 mm |
| Max. Werkstückgewicht auf dem Tisch | 80 kg |
| Distanz zwischen Vertikalspindel | |
| und Tisch | 140 ~ 340 mm |
| Spindelaufnahme | HSK-E32 |
| Spindeldrehzahlen: | |
| Stufenlos | |
| Vertikal von | 100 t/min |
| bis | 30000 t/min |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 17 |
| Eilgang | 30 m/min |
| Frässpindelmotor | 3.0 / 4.5 kW |
| Gesamtleistungsbedarf | 12 kVA |
| Maschinengewicht ca. | 2000 kg |
| Abmessungen Maschine: | |
| Länge | 1750 mm |
| Breite | 600 mm |
| Höhe | 1800 mm |
| Diverses Zubehör: | |

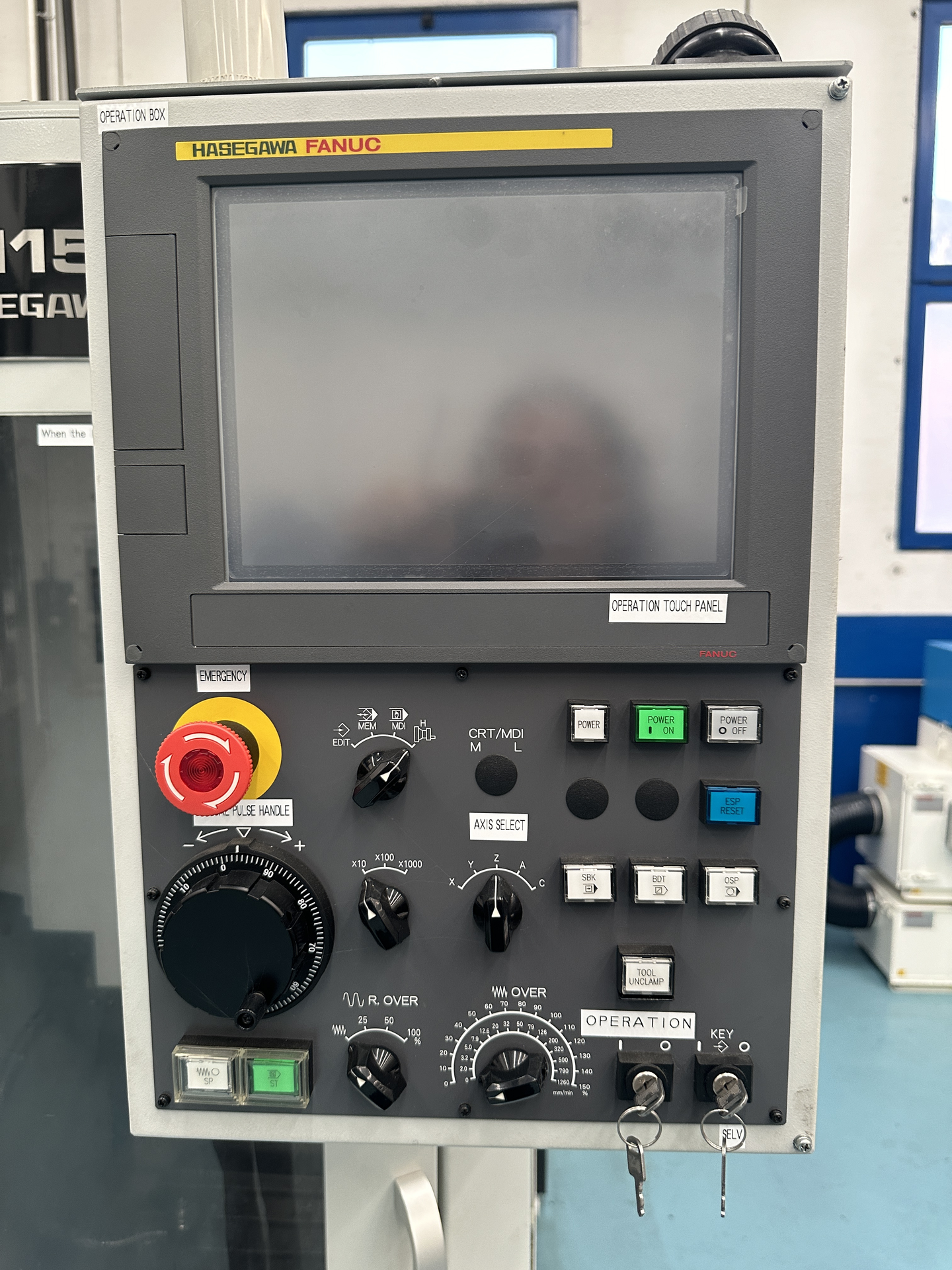

| Elektronisches Handrad | |
| Spritzschutzkabine komplett | |

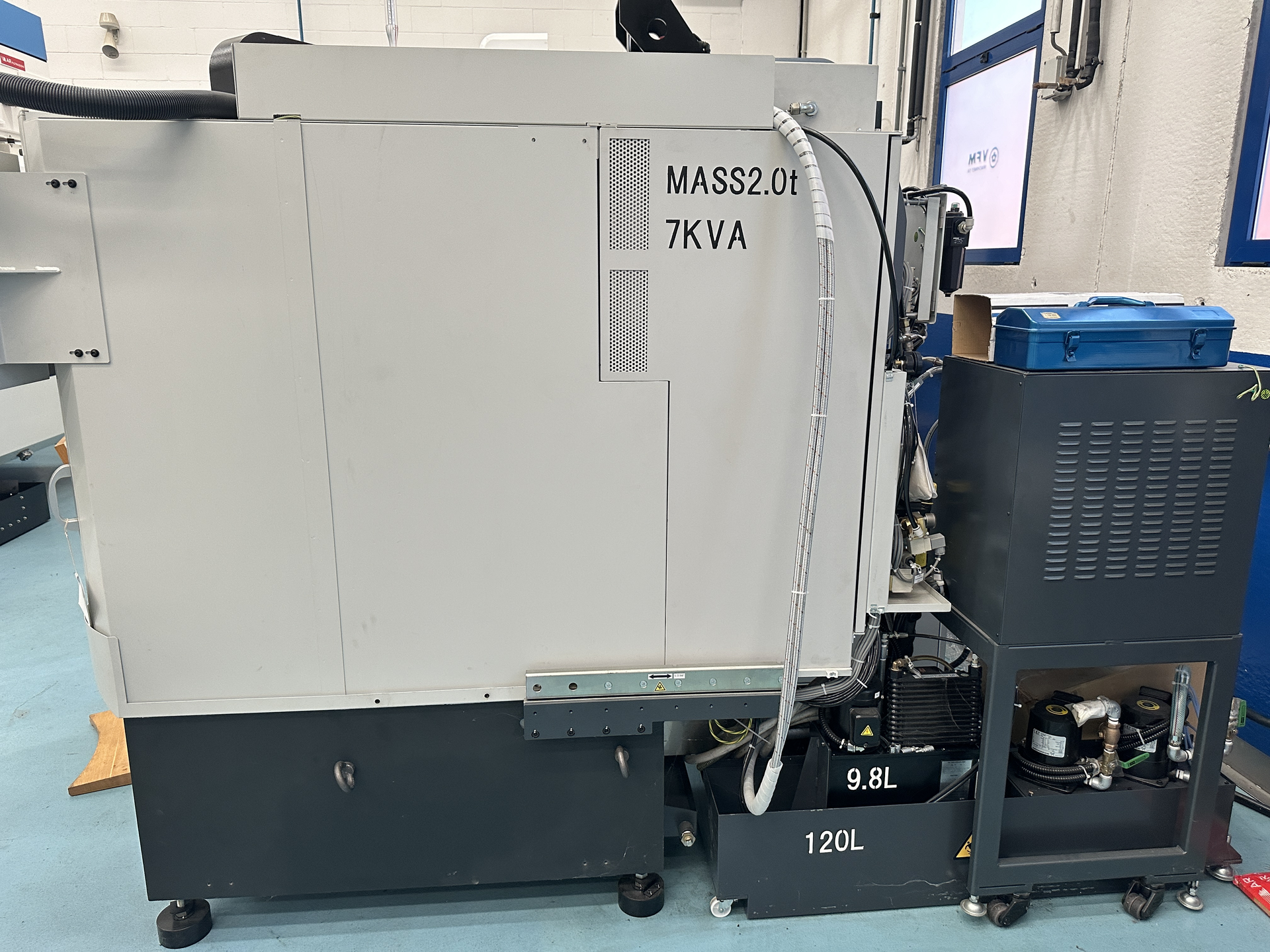

| Kühlmitteleinrichtung | 120 ltr. |
| Werkzeugwechsler (Anzahl Werkzeuge) | 17 |
| Automatische Werkzeugvermessung | BLUM Z-Pico |
| Schnittstelle: | Flash/USB/Ethernet |
| Schnittstelle RS 232-C, V 24 | |

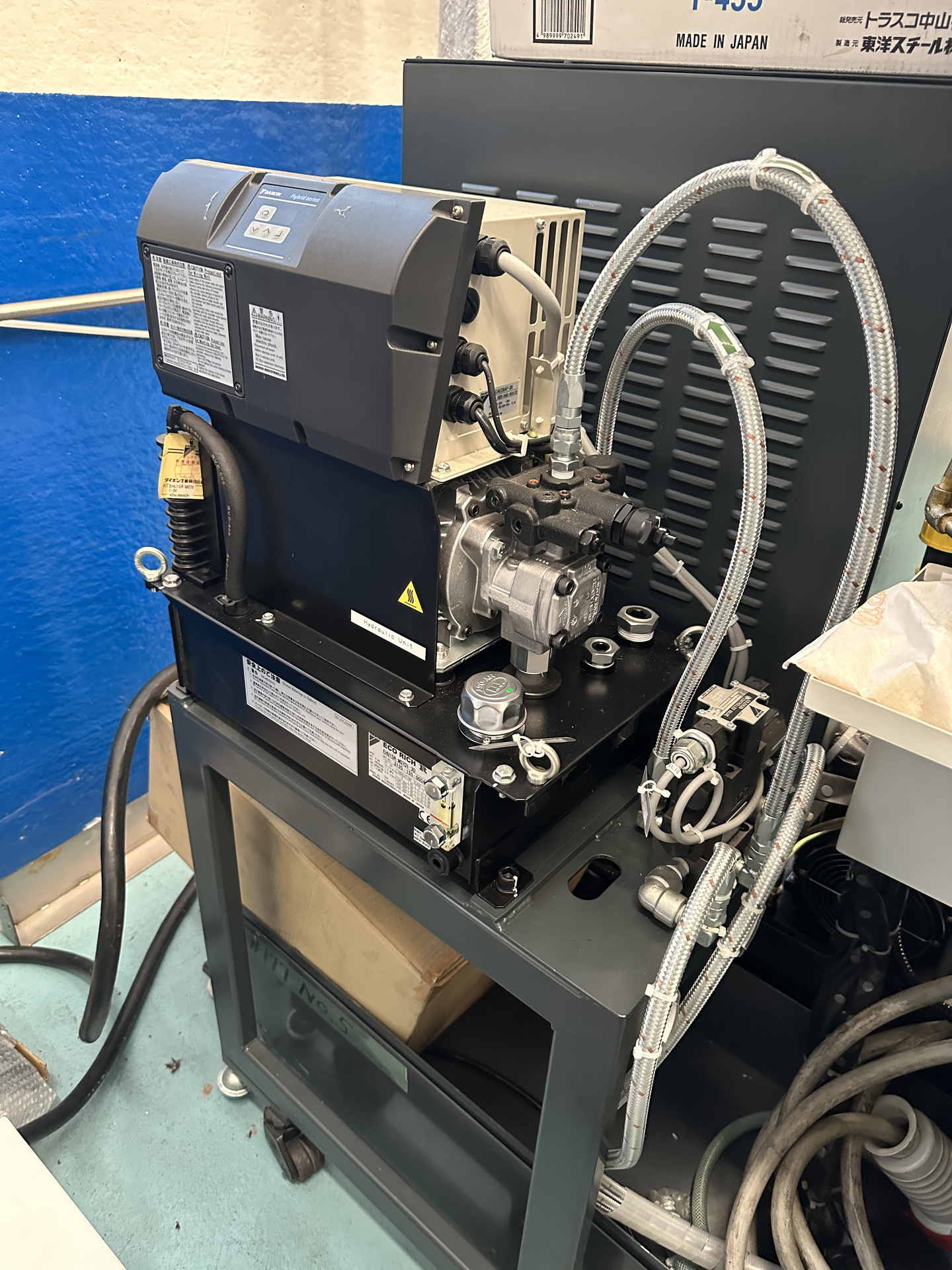

| Spindelkühlung | |
| Zustandsleuchte |
