DÖRRIES SCHARMANN Solon 3 HV/DTV
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

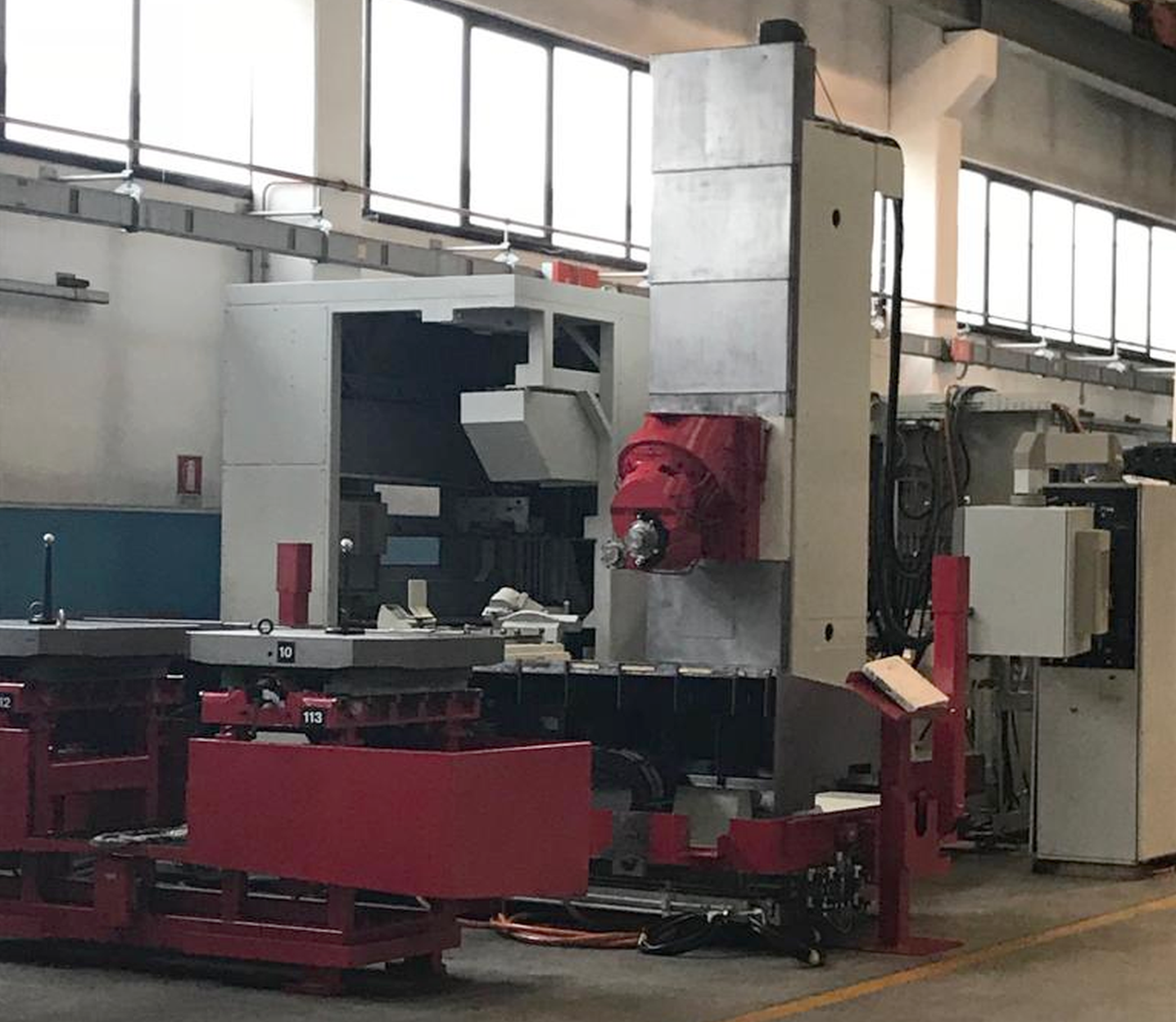

DÖRRIES SCHARMANN Solon 3 HV/DTV ist ein universelles Bearbeitungszentrum hoher Präzision mit ausgezeichneter Genauigkeit und Zuverlässigkeit. Arbeitsmöglichkeiten: 5 Achsen; Wege X1500 mm, Y1200 mm, Z1250 mm; B-Achse Teilung 360x0,0001°; 2 Tischplatten 1000×1000 mm, Traglast 2000 kg; 4 Paletten; Werkzeugmagazin 161 Plätze, Werkzeug-Ø max 300 mm, max Gewicht 25 kg, HSK-A100. Technische Daten: stufenloser Spindelbereich 10–4000 t/min, Spindelmotor 40 kW; Anschluss 3x400 V 50 Hz; Gesamtleistung 180 kW; Maschinengewicht ca. 6000 kg; Abmessungen 8500×4800×4800 mm. Zubehör: Vollschutzkabine, Kühleinrichtung, Prozessüberwachung, Späneförderer, Satz Werkzeughalter. Erreicht enge Toleranzen; geeignet für Automobil, Luftfahrt, Medizintechnik, Werkzeugbau und Uhrenindustrie.
| Anzahl Achsen total | 5 |
| Längsweg (X-Achse) | 1500 mm |
| Querweg (Y-Achse) | 1200 mm |
| Vertikalweg (Z-Achse) | 1250 mm |
| Teilung des Tisches (B) | 360x0.0001 ° |
| A-Achse | |
| Tischdrehzahlen: | |
| bis | 1 - 500 t/min |

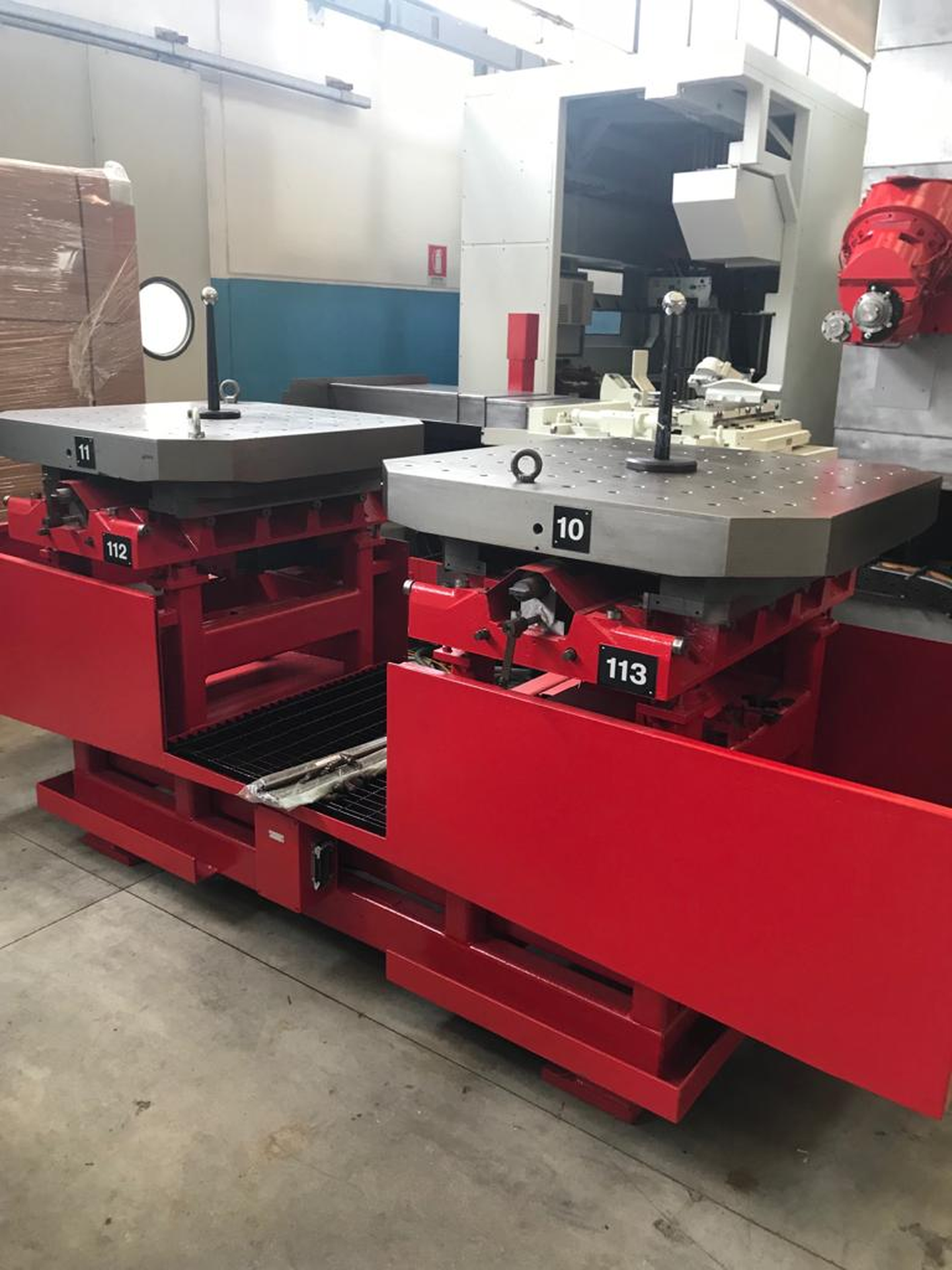

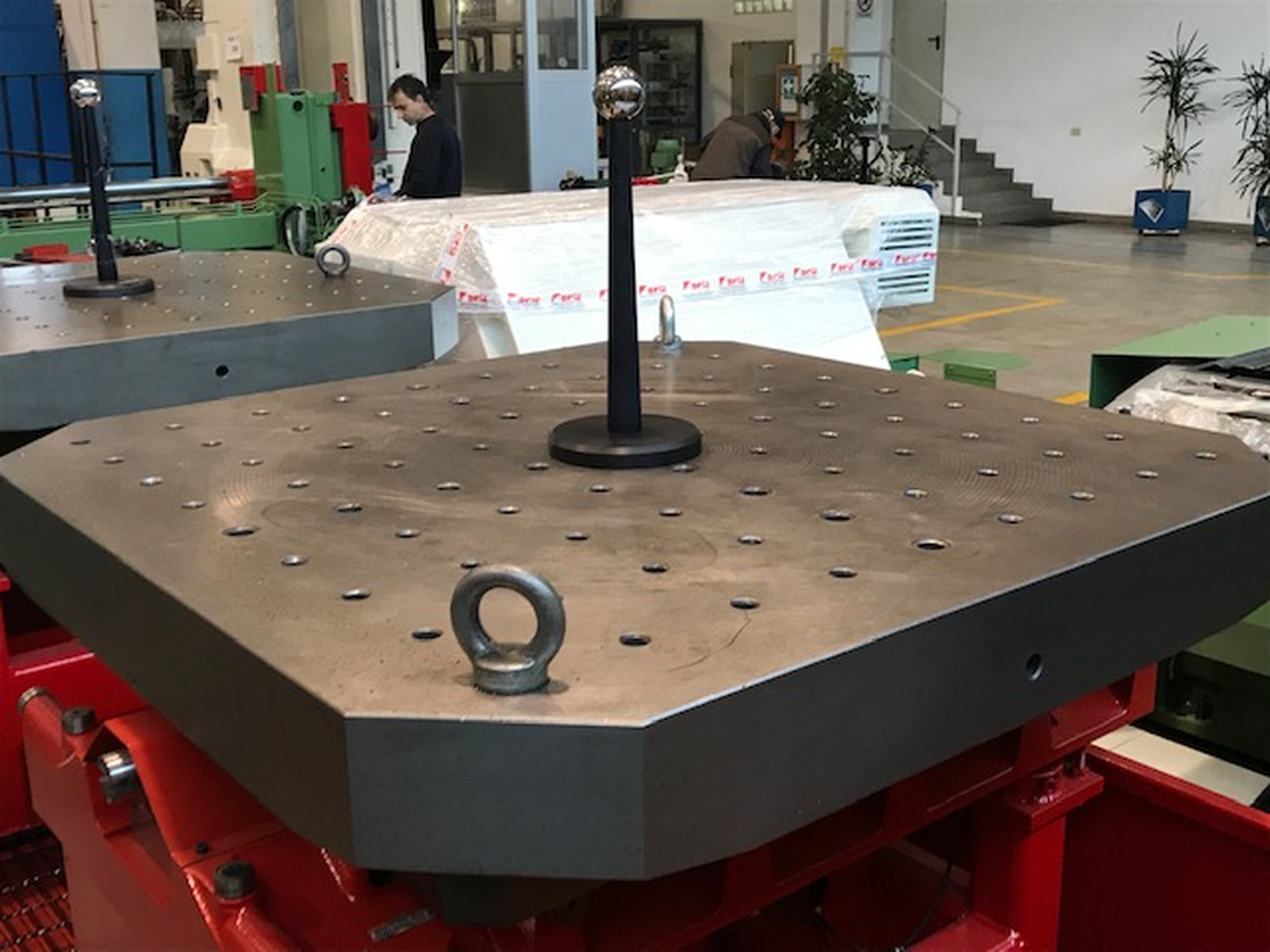

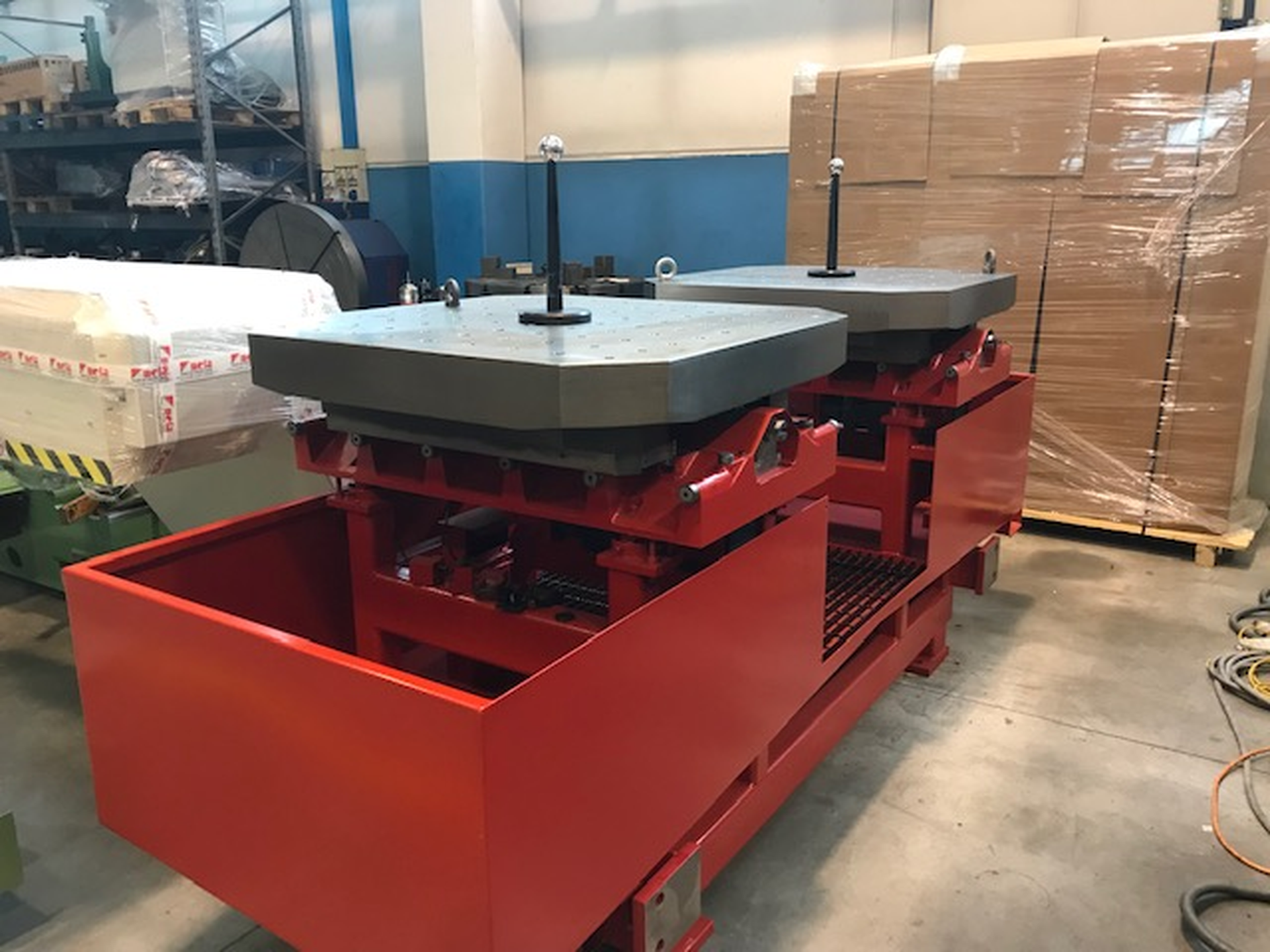

| Anzahl | 2 |
| Länge | 1000 mm |
| Breite | 1000 mm |
| Transportgewicht | 2000 kg |
| Werkzeugwechsler: | |

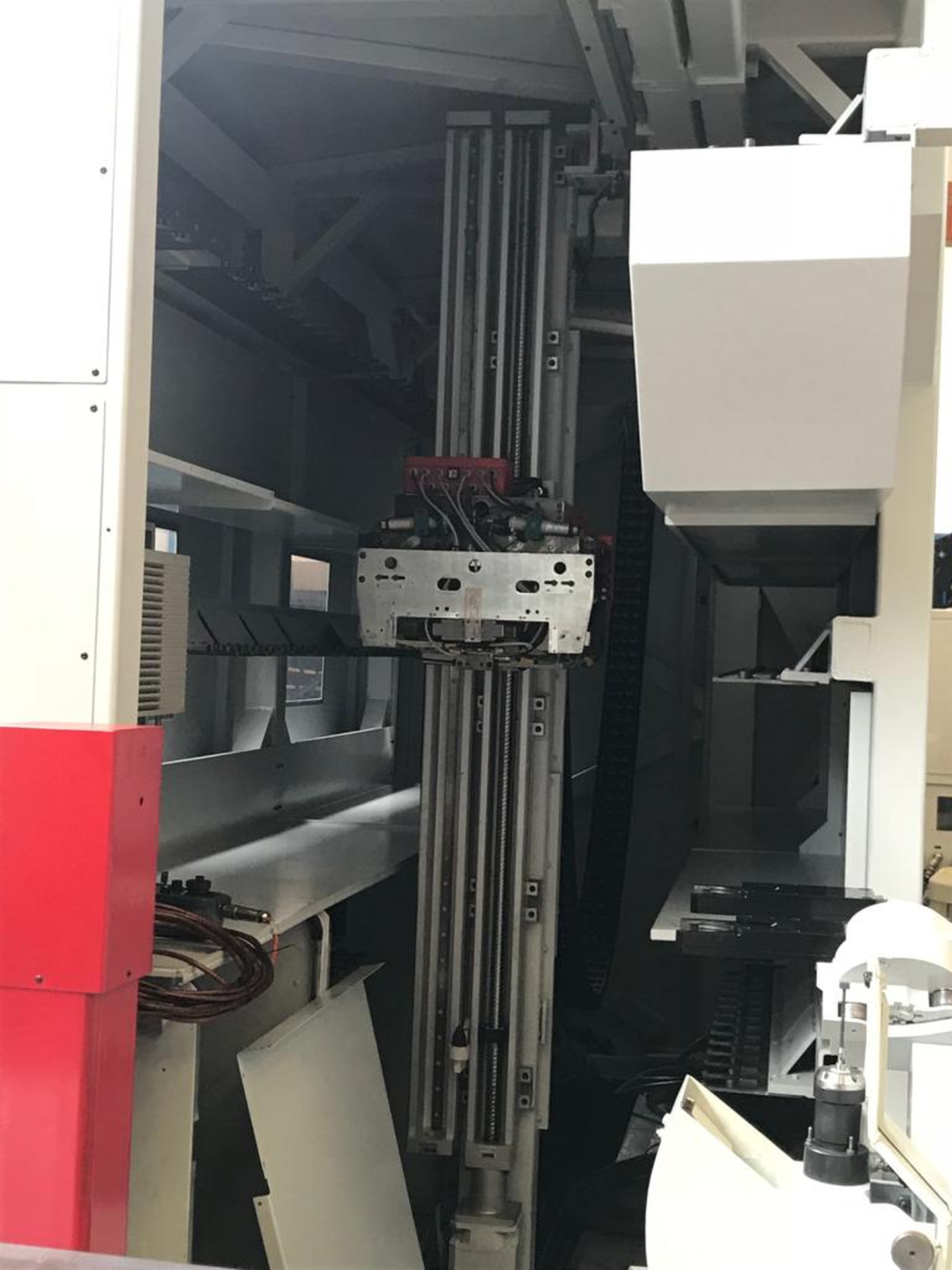

| Anzahl Werkzeuge | 161 |
| Werkzeugdurchmesser | 300 mm |
| Werkzeuggewicht max. | 25 kg |
| Werkzeugaufnahme: | HSK-A 100 |

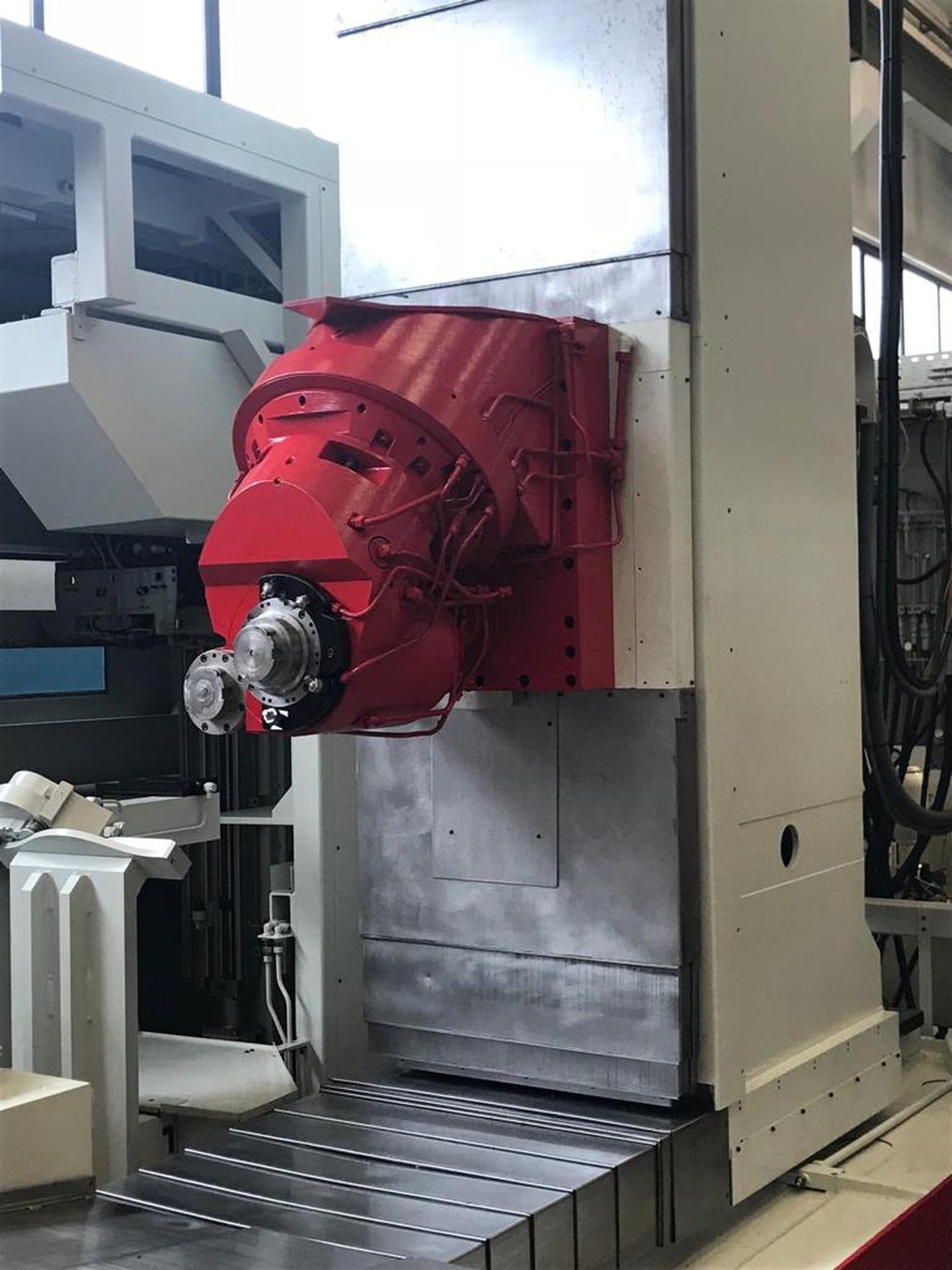

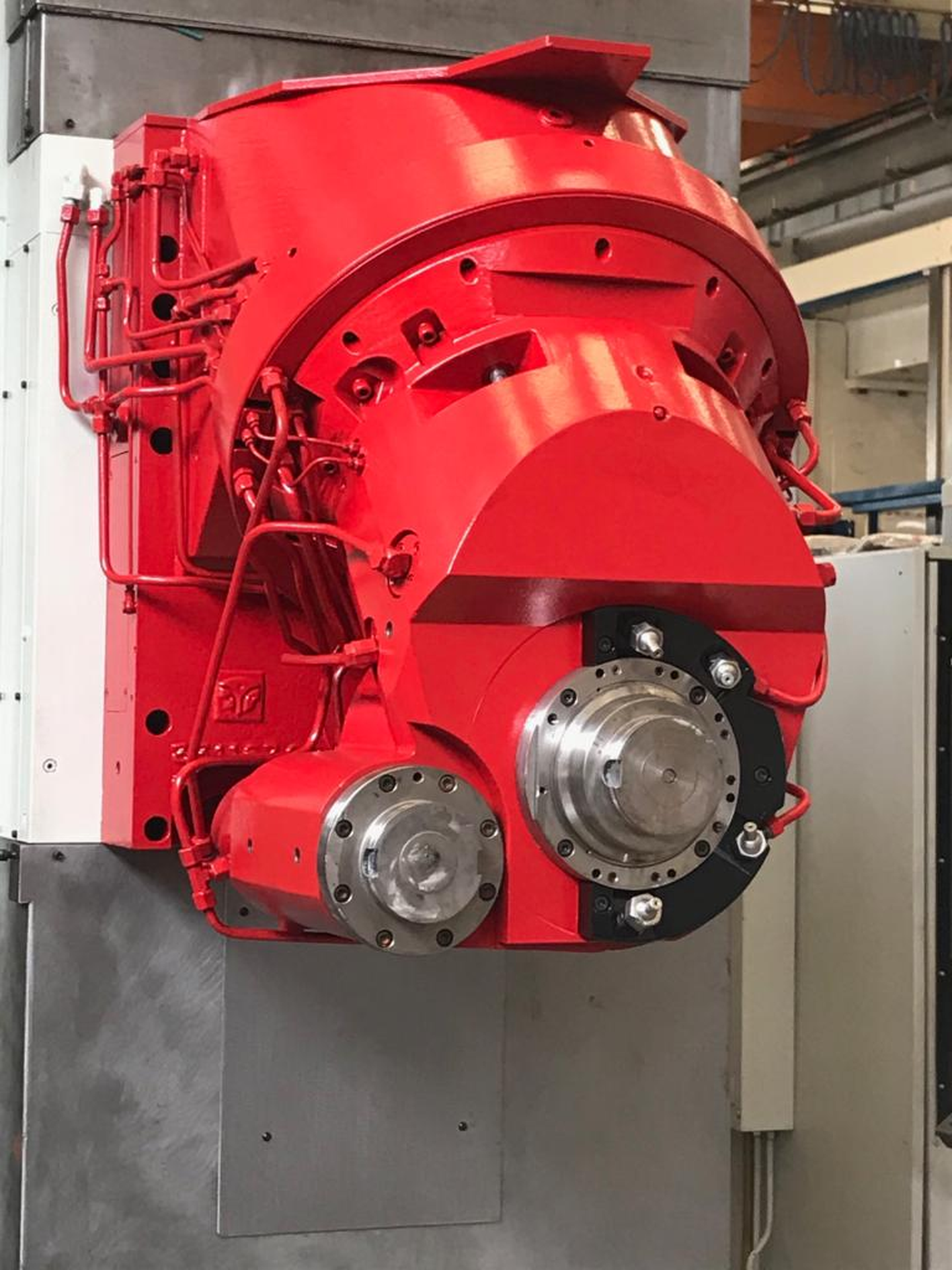

| Spindeldrehzahl: | |
| Stufenlos | |
| von | 10 t/min |
| bis | 4000 t/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 40 kW |
| Gesamtleistungsbedarf | 180 kW |
| Maschinengewicht ca. | 6000 kg |

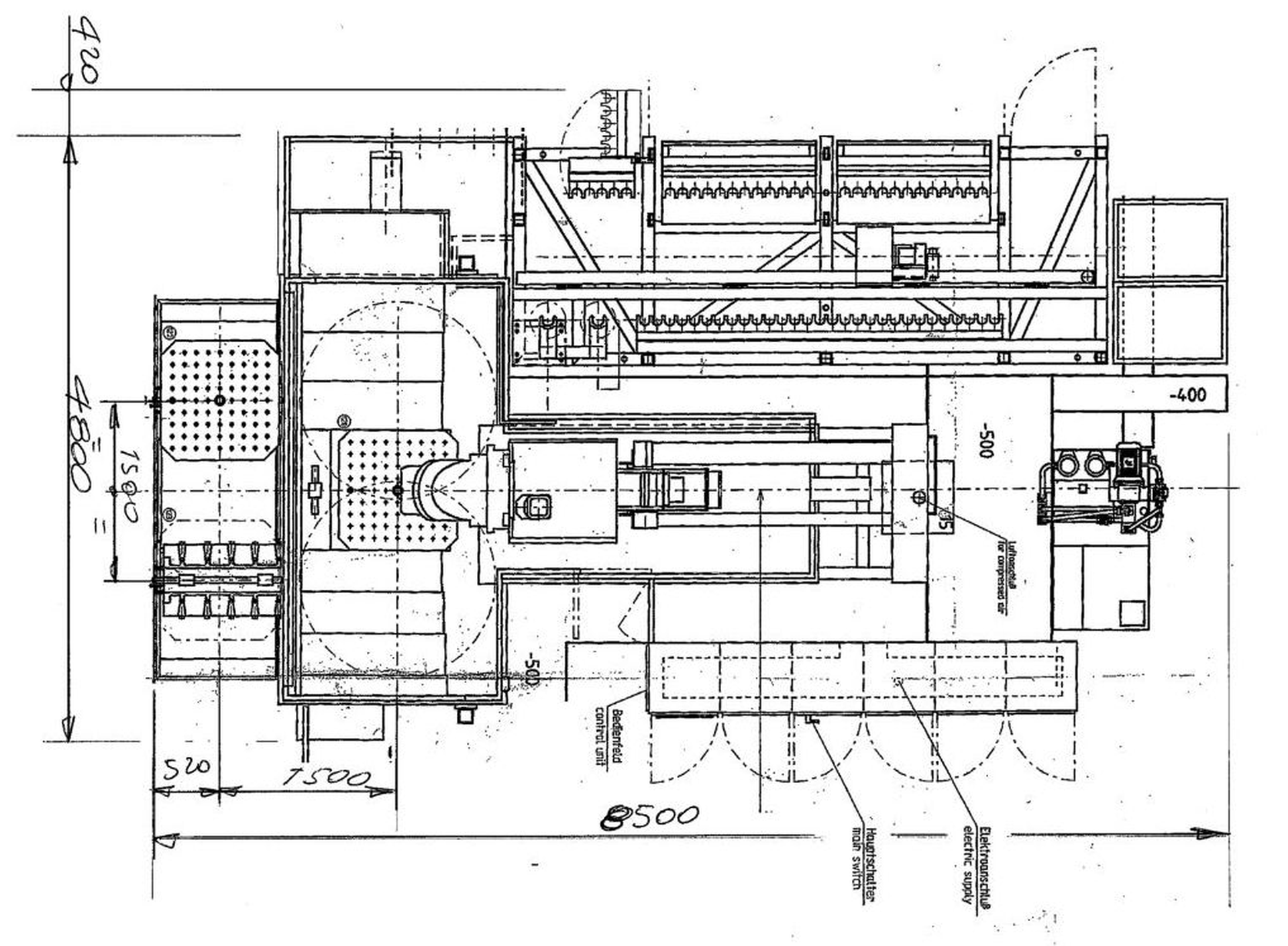

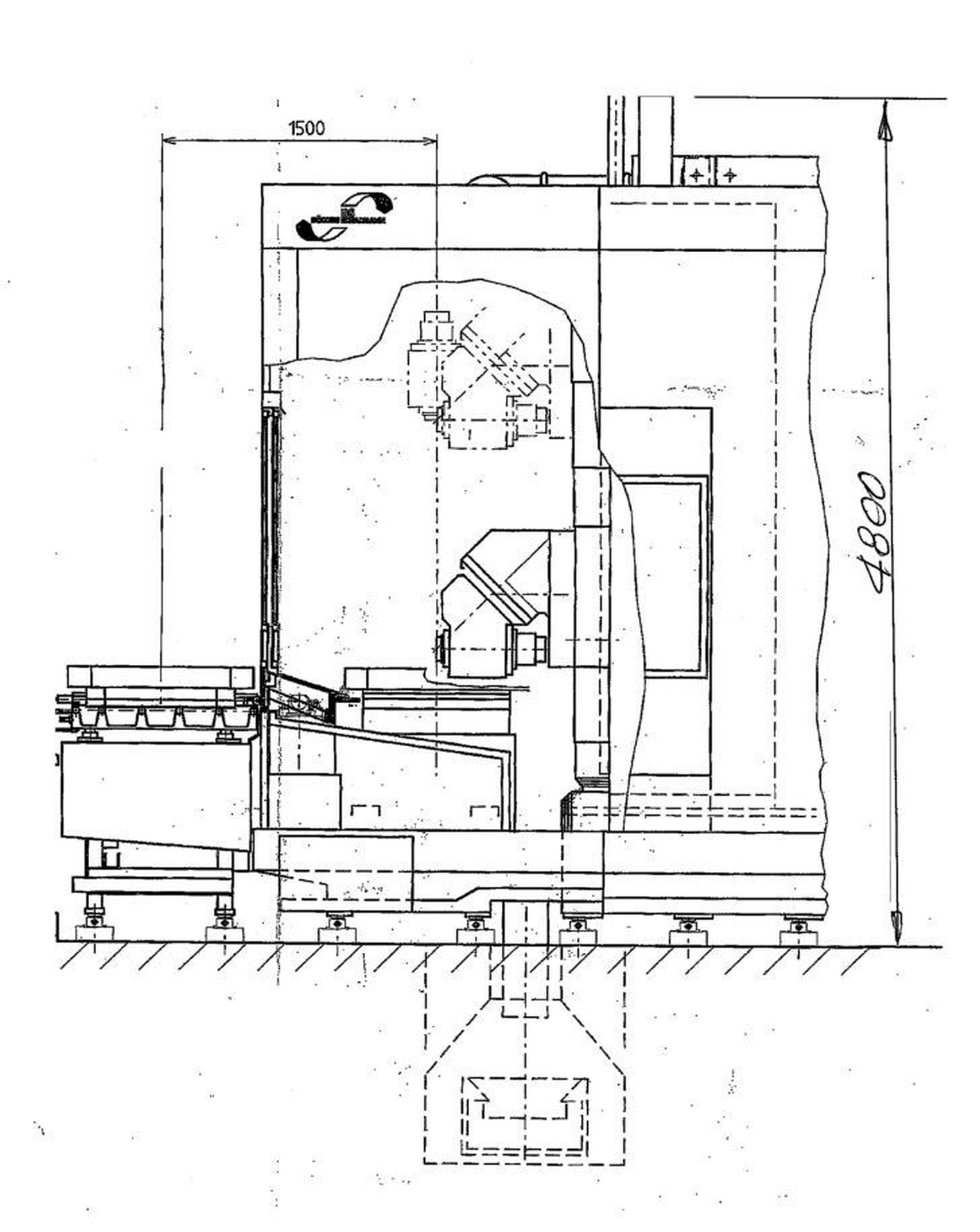

| Abmessungen Maschine: | |
| Länge | 8500 mm |
| Breite | 4800 mm |
| Höhe | 4800 mm |
| Diverses Zubehör: | |
| Spritzschutzkabine komplett | |
| Kühlmitteleinrichtung | |
| Prozessüberwachungsgerät | |
| Späneförderer | |
| Paletten Anzahl | 4 |
| Satz Werkzeughalter |
