ACIERA 22 V
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

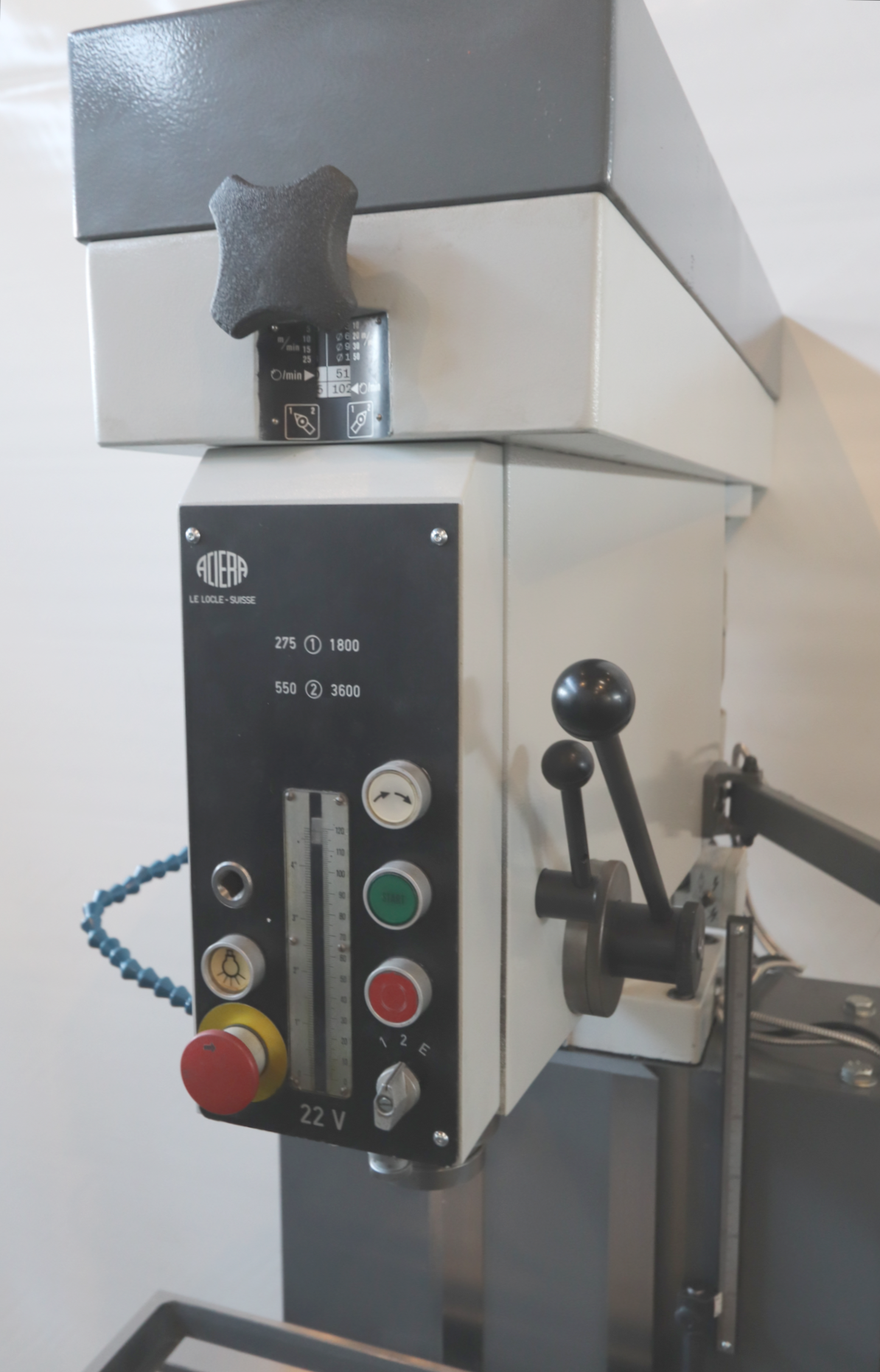

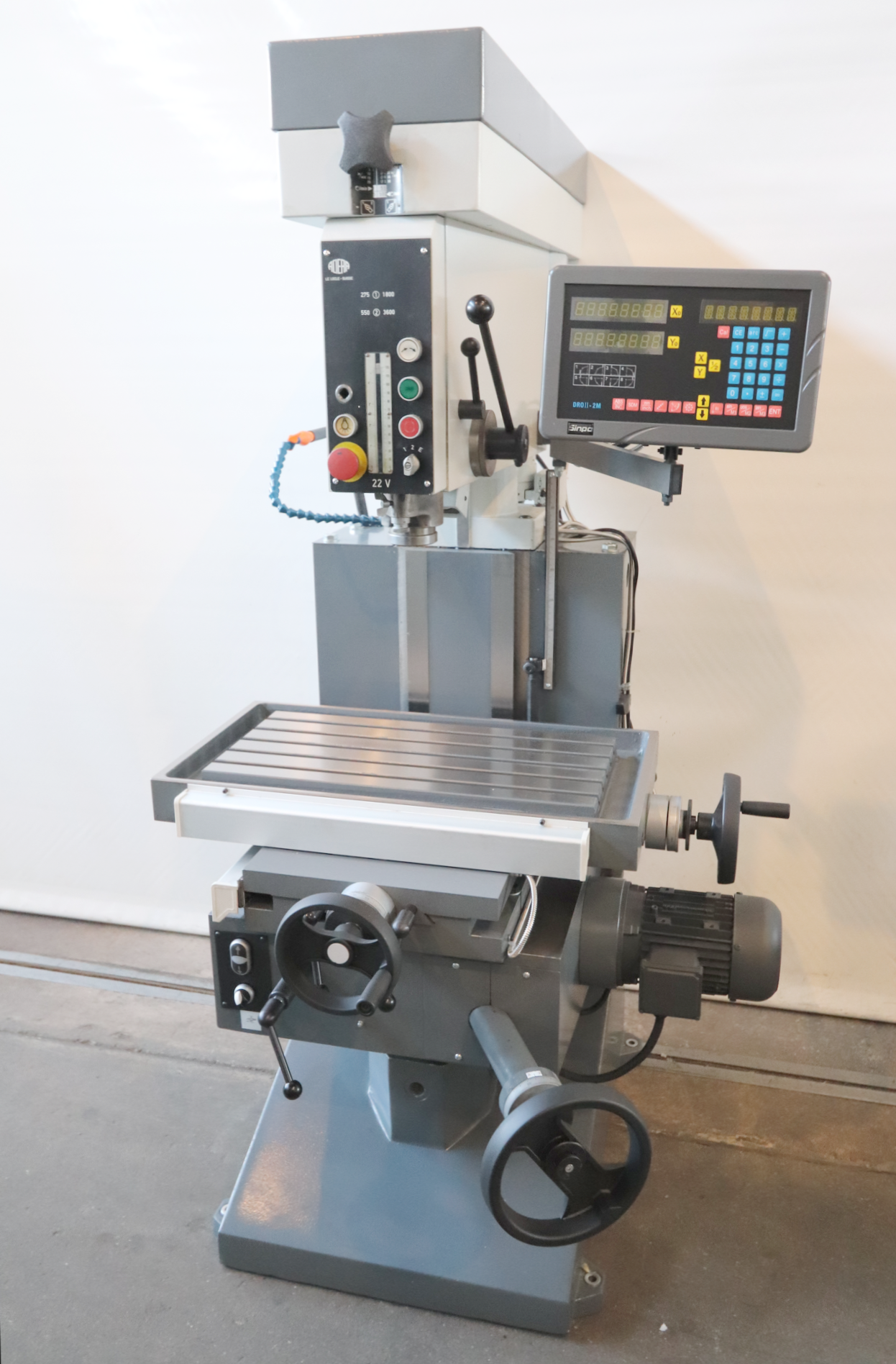

ACIERA 22 V ist eine Ständerbohrmaschine für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazität: Ø22/24 mm (Stahl/Guss); Ausladung 300 mm; Bohrhub 120 mm; Tisch 700×370 mm; Verfahrwege X/Y/Z 330/210/350 mm. Techn.: stufenlos 275–3600 U/min; Spindelmotor 2 CV; 3×380 V; Gewicht ~990 kg. Zubehör: Digitalanzeige 2 Achsen, Kühlmittelvorbereitung, Beleuchtung, Schnellwechsel, motorische Tischverstellung. Einsatz: enge Toleranzen in Automotive, Luftfahrt, Medizintechnik.

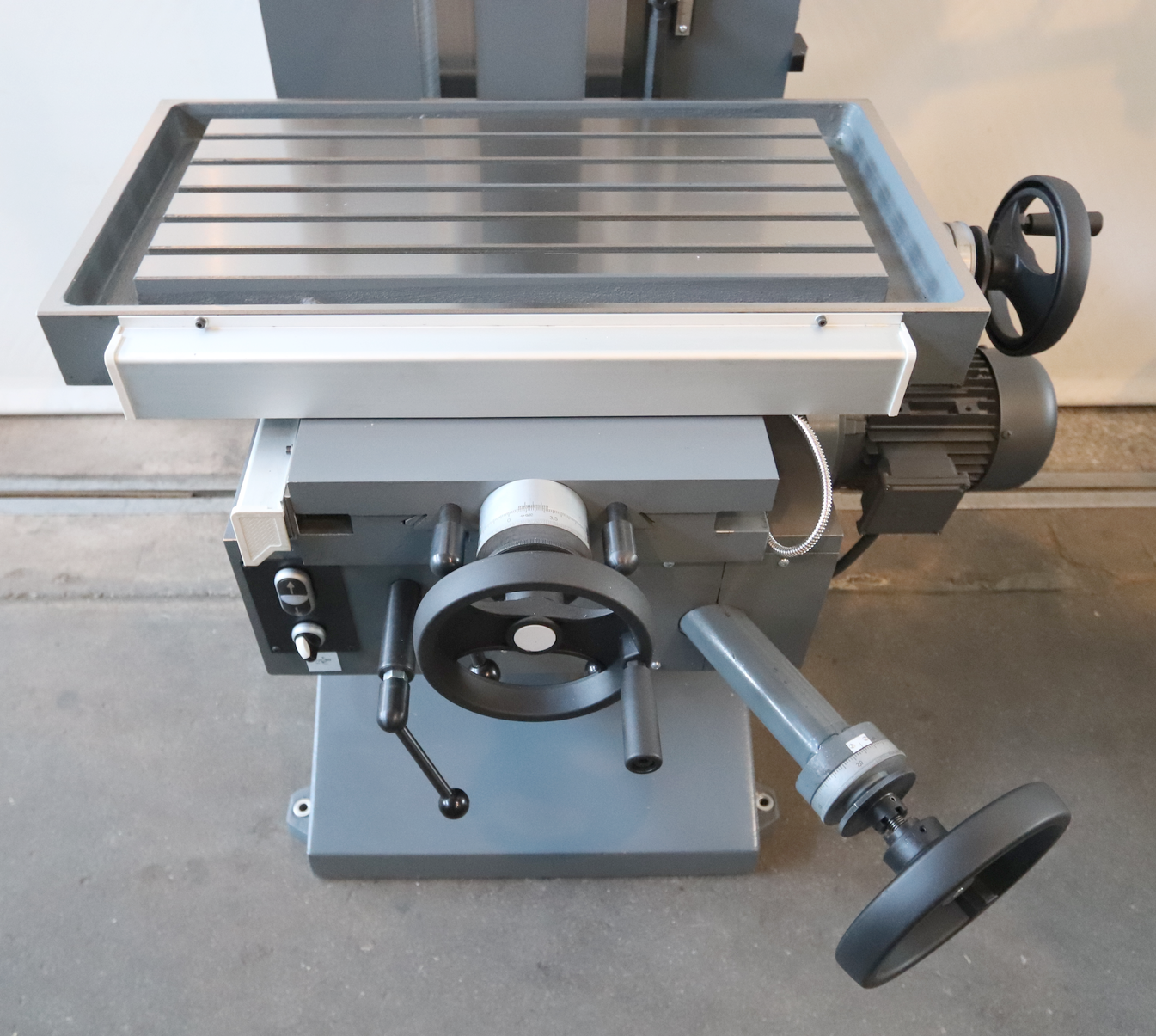

| Tischlänge | 700 mm |
| Tischbreite | 370 mm |
| Aufspannfläche: | |
| Länge | 580 mm |
| Breite | 280 mm |
| Bohrleistung in Stahl | 22 mm |
| Bohrleistung in Guss | 24 mm |
| Ausladung | 300 mm |
| Bohrtiefe (Pinolenhub) | 120 mm |
| Verstellung des Spindelkopfes | 300 mm |
| Verfahrwege des Tisches: | |
| Längsweg (X-Achse) | 330 mm |
| Querweg (Y-Achse) | 210 mm |
| Vertikalweg (Z-Achse) | 350 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 275 t/min |
| bis | 3600 t/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 2 CV |
| Maschinengewicht ca. | 990 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 600 mm |
| Höhe | 2100 mm |
| Diverses Zubehör: | |

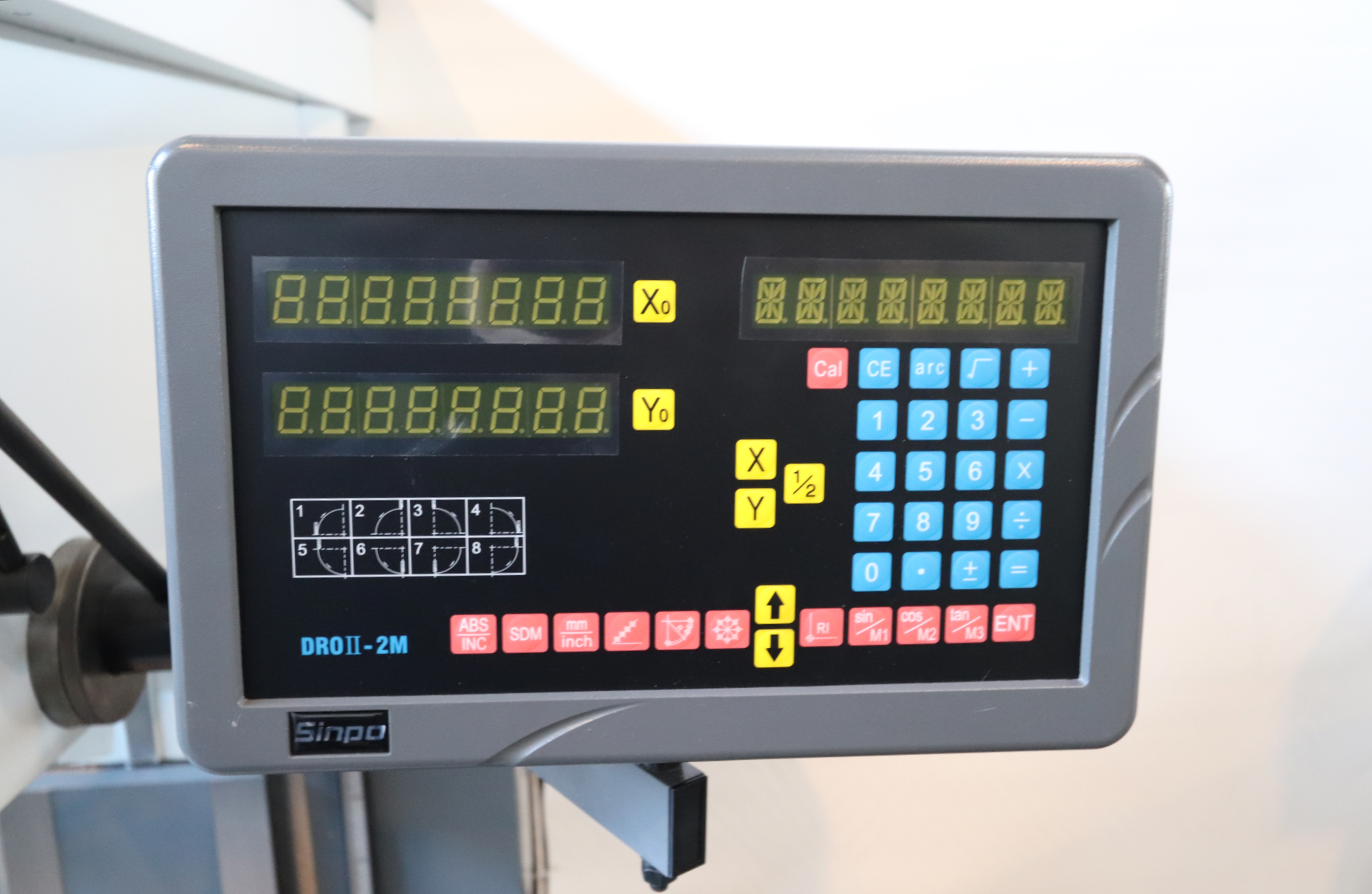

| Digitalanzeige Anzahl Achsen: | 2 |
| Vorbereitung für Kühlmitteleinrichtung | |
| Beleuchtung | |
| Schnellwechseleinrichtung | |
| Motorische Tischverstellung |
