SCHAUBLIN 53 N
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

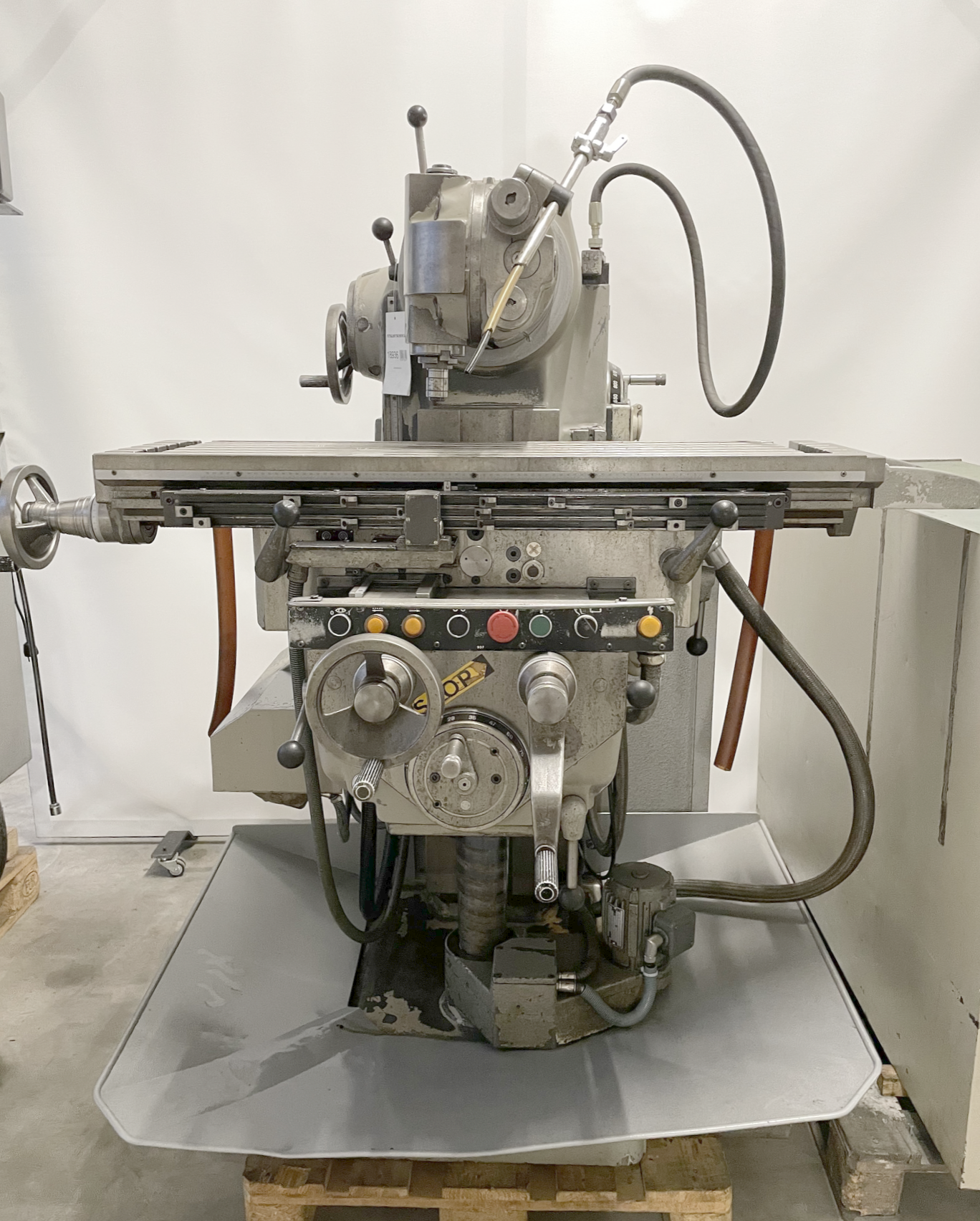

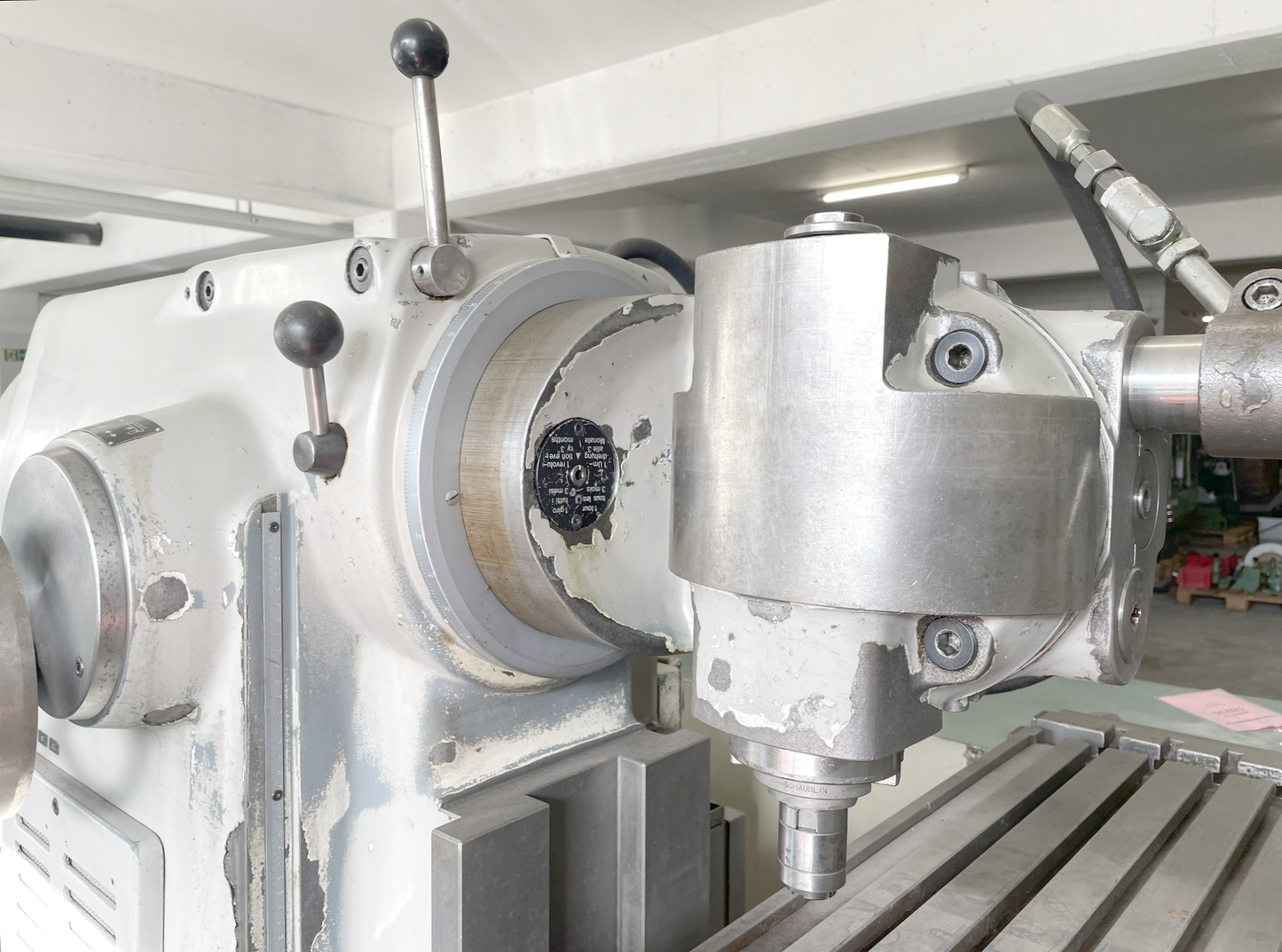

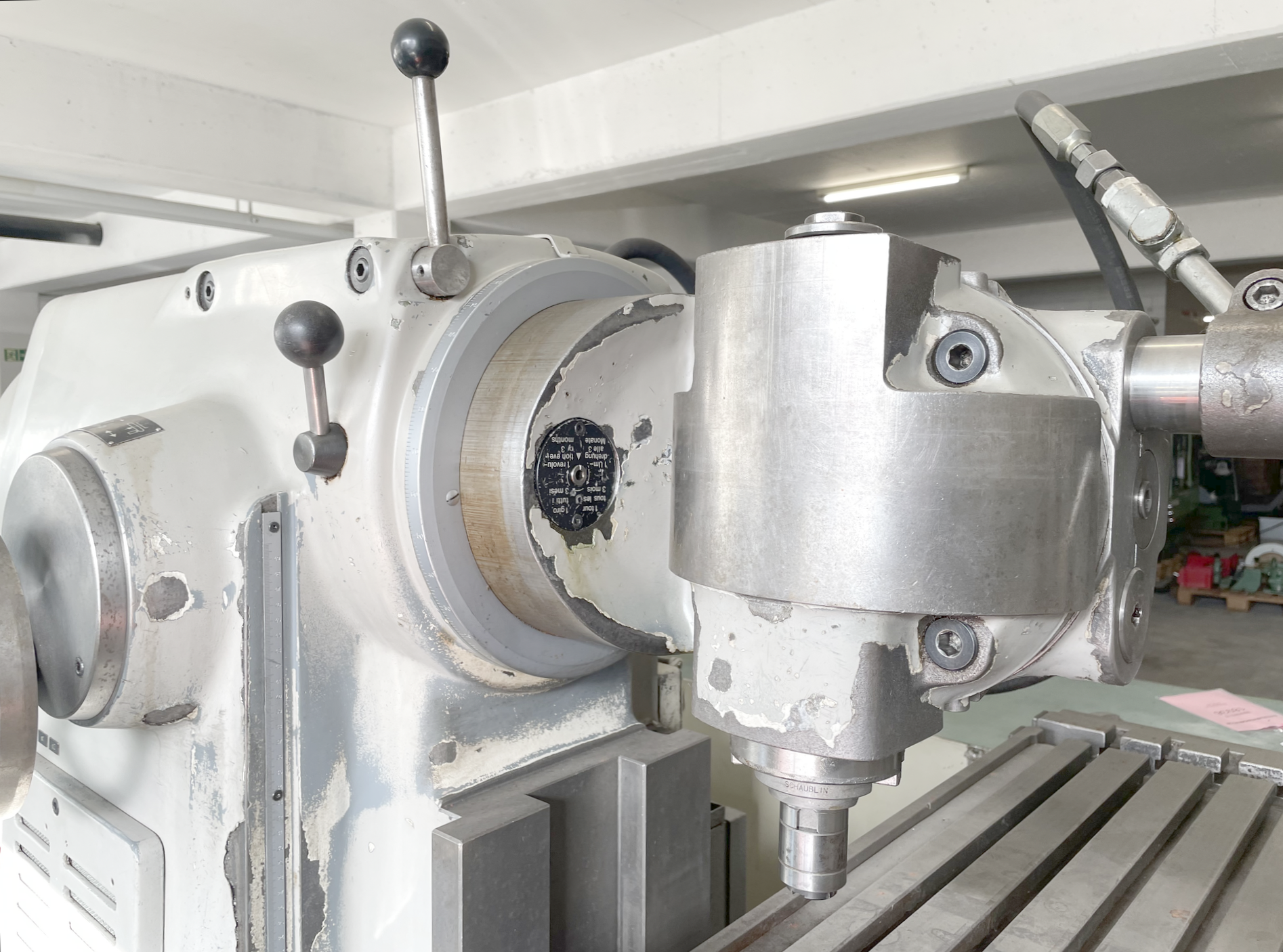

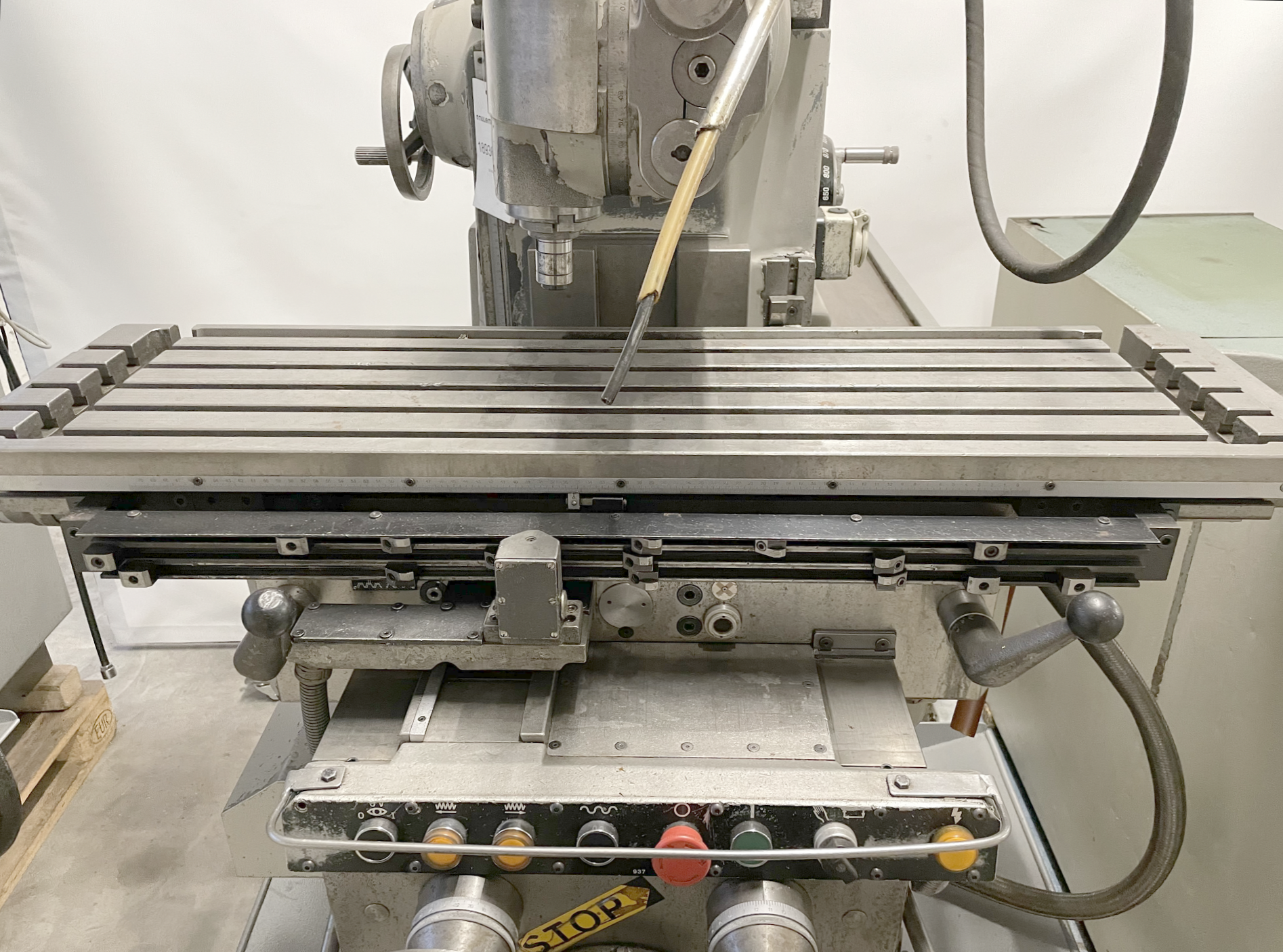

SCHAUBLIN 53 N ist eine Universalfräsmaschine für Präzisionsbearbeitungen mit hoher Genauigkeit und Zuverlässigkeit. Tisch 1100x305 mm; Wege X700, Y250, Z490 mm; Spindel ISO40, 18 Stufen 38–1510 t/min. Vorschübe 18 Stufen: L/Q 12–1050 mm/min, V 6–525 mm/min; Eilgang X/Y 3,5 m/min, Z 1,7 m/min. Anschluss 3x380V 50Hz; Motor 5,5 CV; Gesamtleistung 8 CV; Gewicht ca. 2100 kg; Abmessungen 1800x1600x1800 mm. Zubehör: Kühlung, Nockensteuerung, Gegenhalter, Spannzangensatz, kurze Fräsdorne, Werkzeughalter, Werkzeugschrank, Aufspannbriden. Geeignet für enge Toleranzen in Automotive, Uhrmacherei, Werkzeugbau, Luftfahrt und Medizintechnik
| Tischlänge | 1100 mm |
| Tischbreite | 305 mm |
| Längsweg (X-Achse) | 700 mm |
| Querbewegung (Y-Achse) | 250 mm |
| Vertikalweg (Z-Achse) | 490 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 18 |
| von | 38 t/min |
| bis | 1510 t/min |
| Spindelaufnahme | 40 ISO |
| Vorschübe: Anzahl (Stufen) | 18 |
| Längs von | 12.0 mm/min |
| bis | 1050 mm/min |
| Quer von | 12.0 mm/min |
| bis | 1050 mm/min |
| Vertikal von | 6.0 mm/min |
| bis | 525 mm/min |
| Eilgang: | |
| Längs | 3.5 m/min |
| Quer | 3.5 m/min |
| Vertikal | 1.7 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 5.5 CV |
| Gesamtleistungsbedarf | 8 CV |
| Maschinengewicht ca. | 2100 kg |
| Abmessungen Maschine: | |
| Länge | 1800 mm |
| Breite | 1600 mm |
| Höhe | 1800 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Nockensteuerung | |

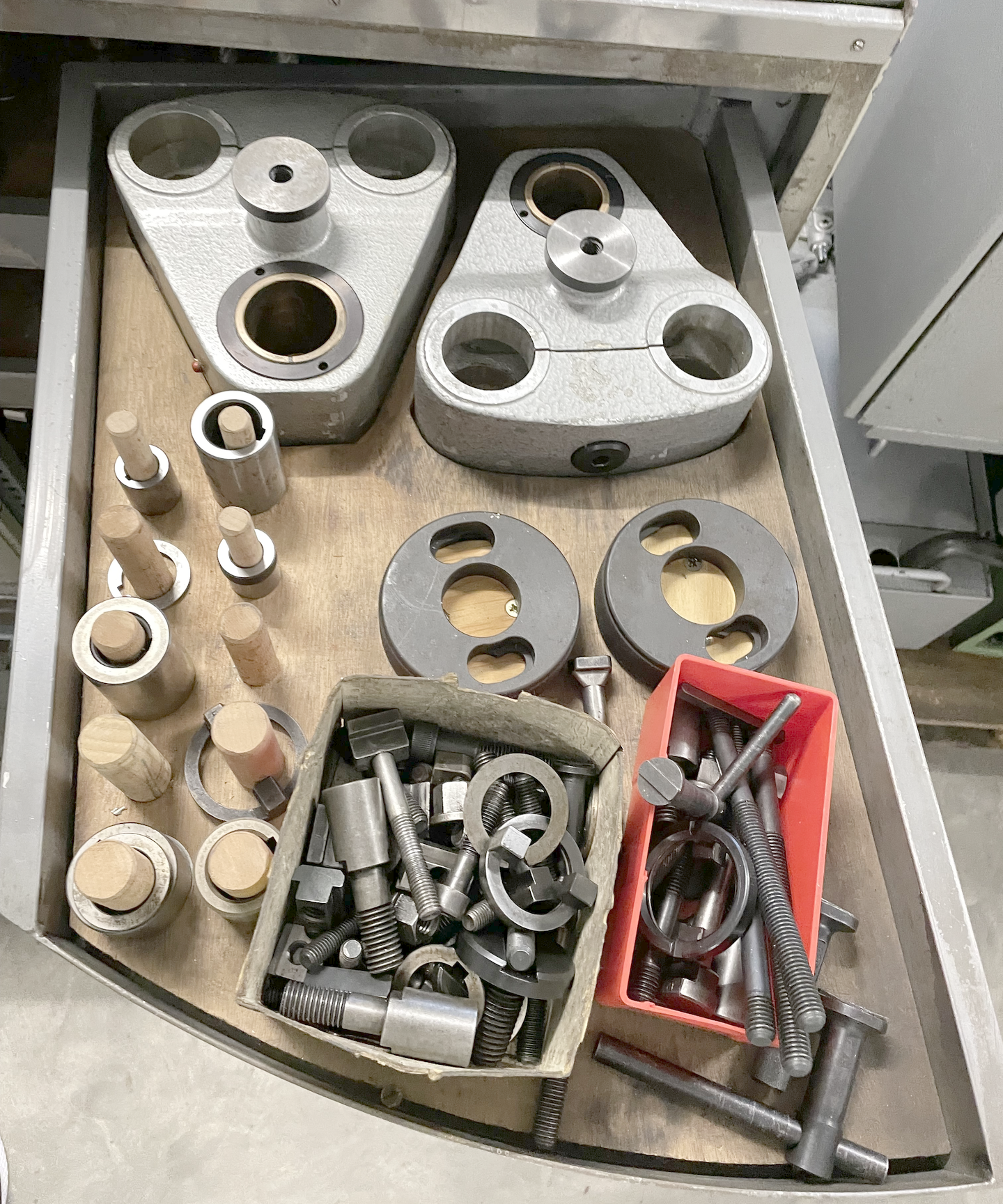

| Gegenhalter | |

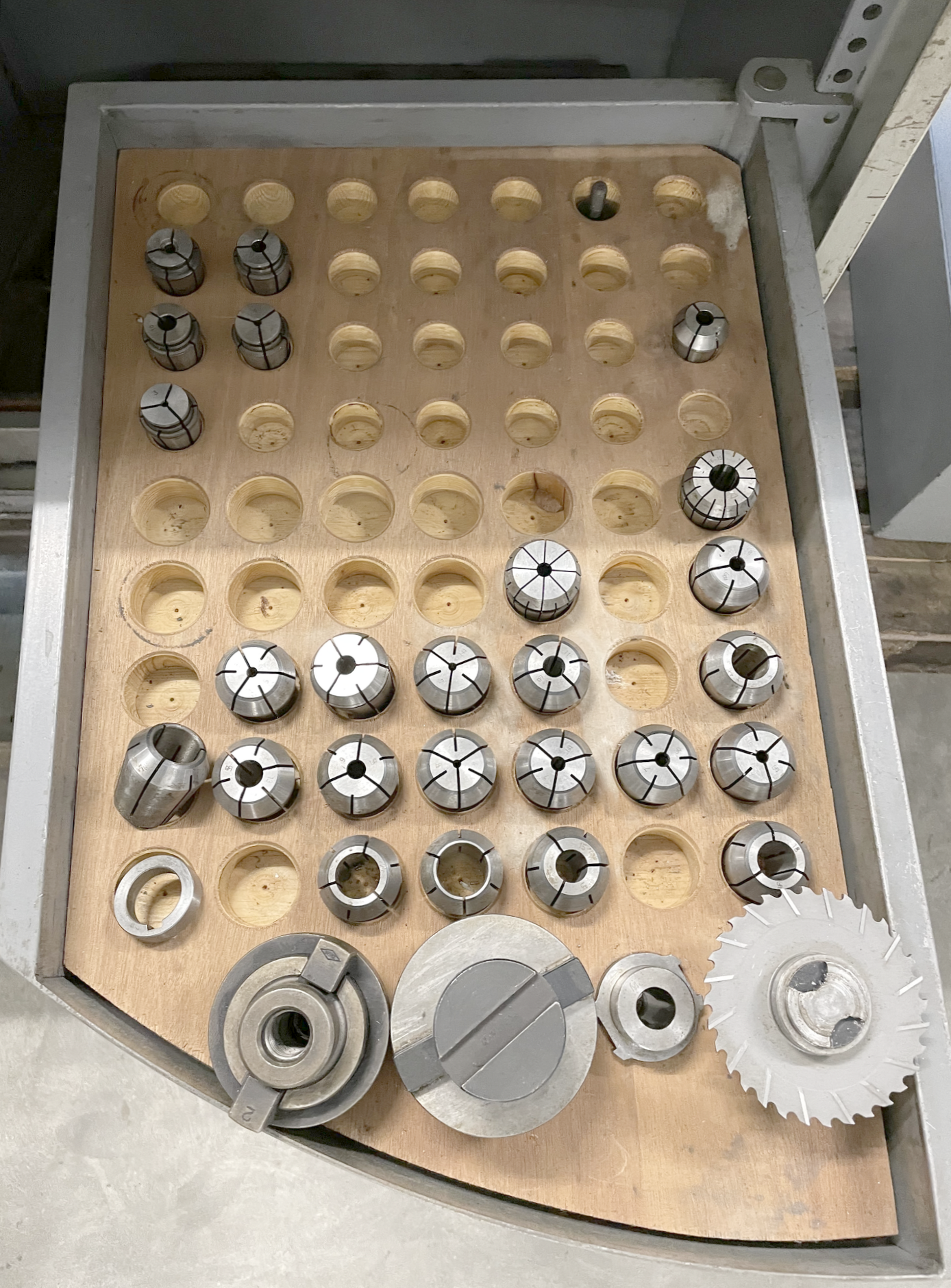

| Satz Spannzangen | |

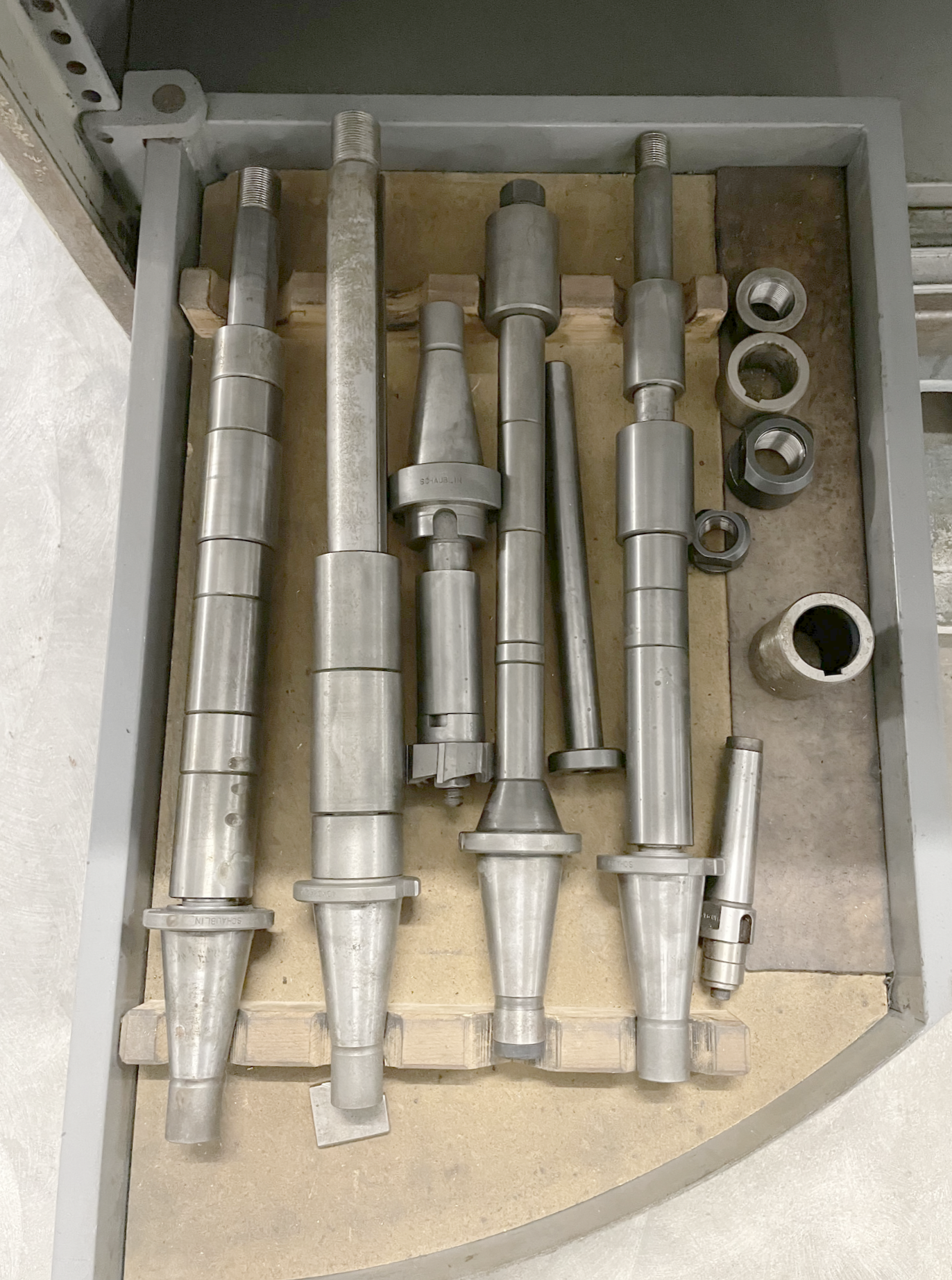

| Satz Fräsdorne kurz | |

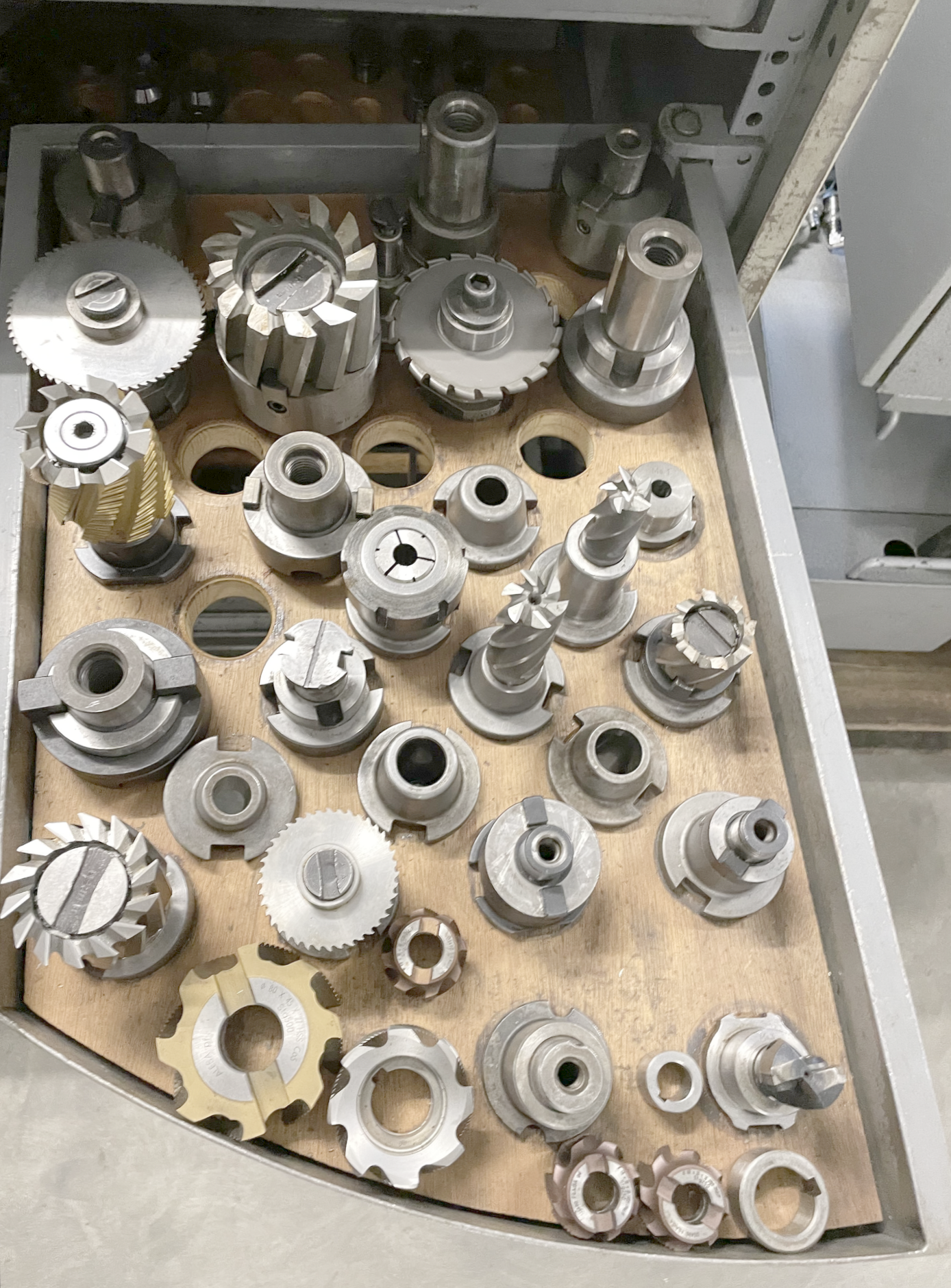

| Satz Werkzeughalter | |
| Werkzeugschrank | |

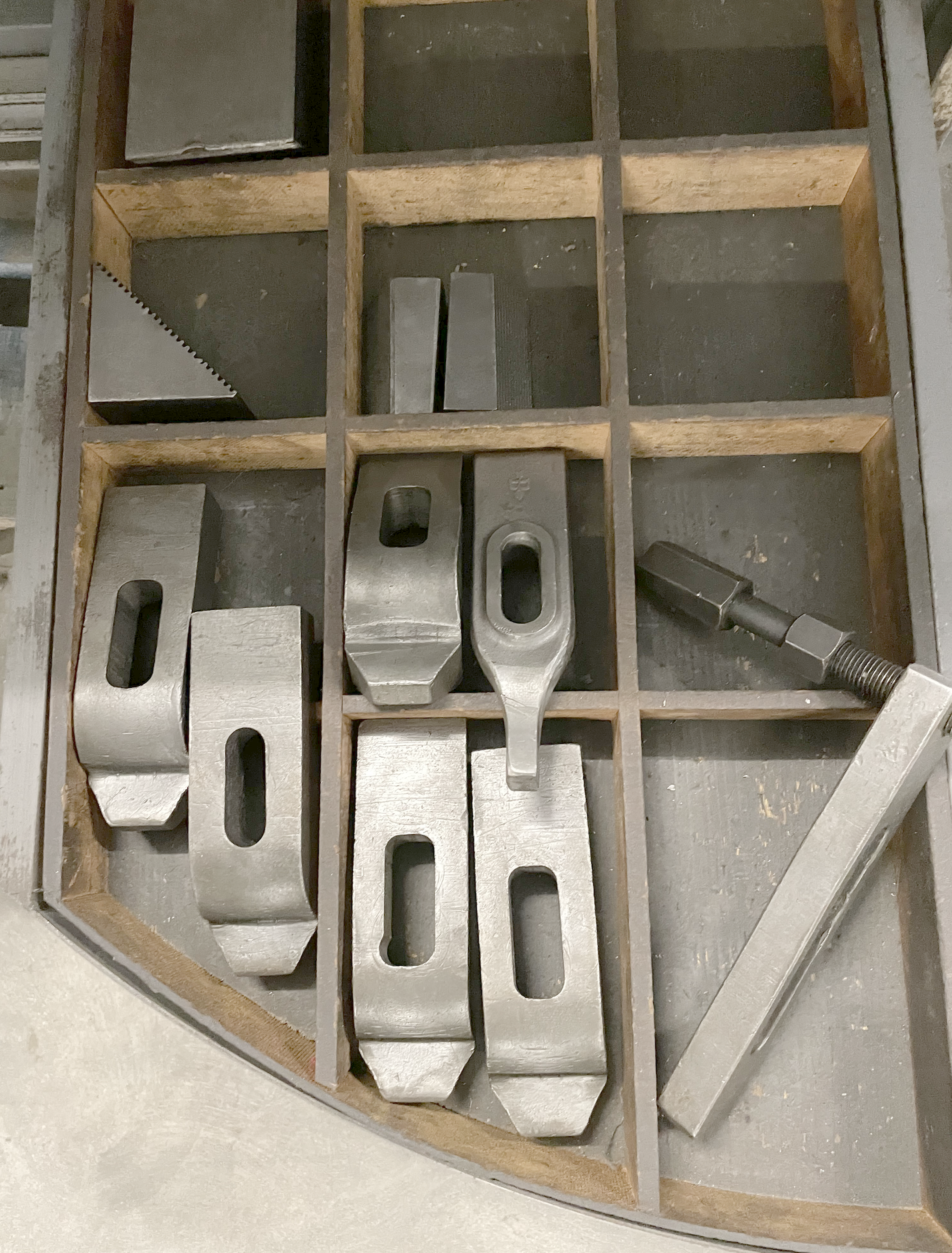

| Aufspannbriden |
