SCHAUBLIN 22
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

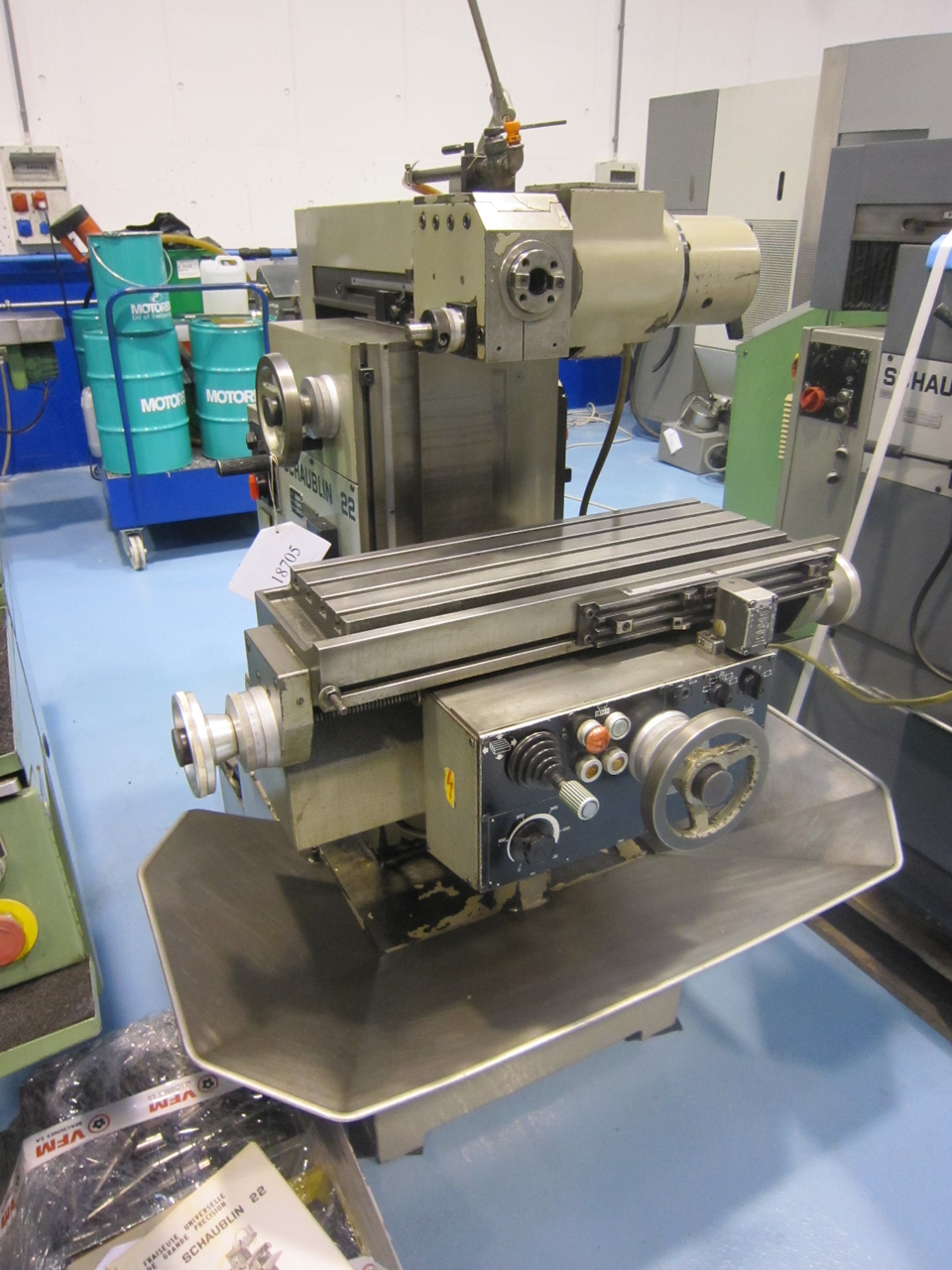

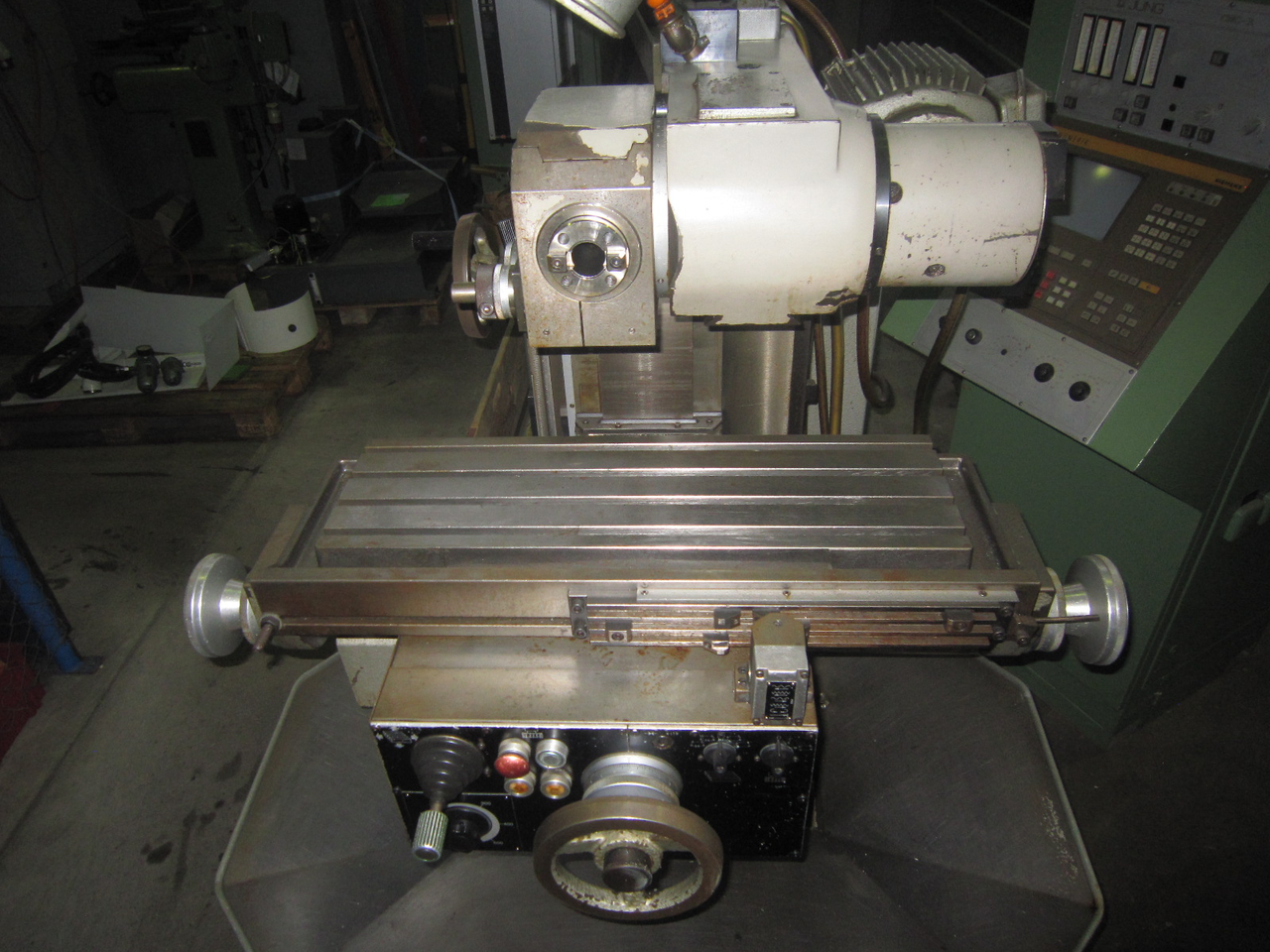

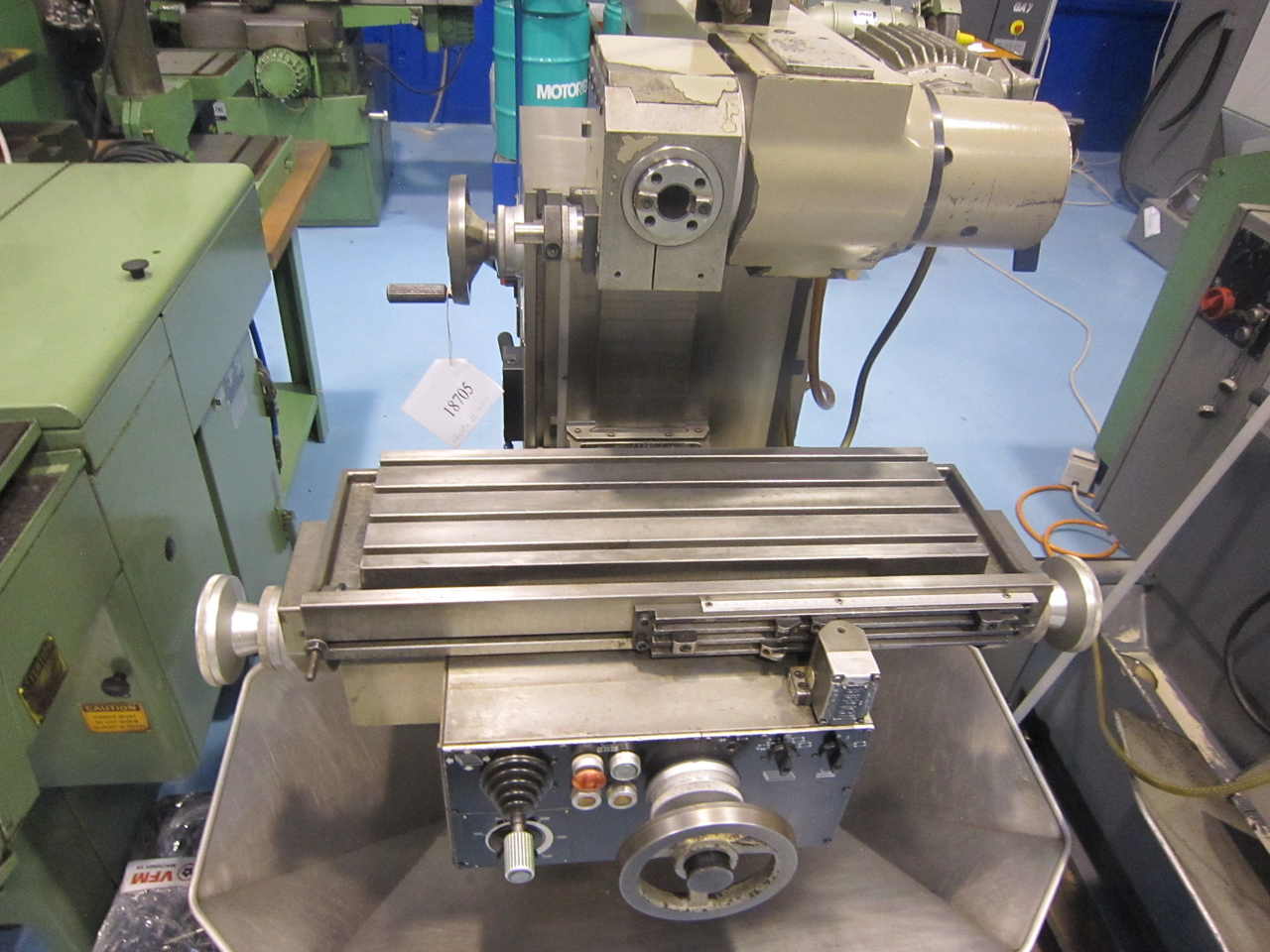

SCHAUBLIN 22 ist eine Universalfräsmaschine, die Präzision, hohe Genauigkeit und Zuverlässigkeit bietet. Tisch 650x250 mm; Verfahrwege X 330 mm, Y 400 mm, Z 475 mm; Pinolenhub 60 mm; Spindeldrehzahlen 12 Stufen 63–2800 t/min (ISO30). Vorschübe längs 4–500 mm/min, vert. 2–200 mm/min; Eilgang längs 2,5 m/min, vert. 1,0 m/min; Anschluss 50 Hz 3x380 V; Motor 2,2 CV; Gewicht ~950 kg; Abmessungen 1600x1100x1650 mm. Geeignet für enge Toleranzen; typische Einsatzfelder: Uhrmacherei, Automobil, Werkzeugbau, Luftfahrt, Medizintechnik
| Tischlänge | 650 mm |
| Tischbreite | 250 mm |
| Längsweg (X-Achse) | 330 mm |
| Querbewegung (Y-Achse) | 400 mm |
| Vertikalweg (Z-Achse) | 475 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 12 |
| von | 63 t/min |
| bis | 2800 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Stufenlos | |
| Längs von | 4 mm/min |
| bis | 500 mm/min |
| Vertikal von | 2 mm/min |
| bis | 200 mm/min |
| Weg der Vertikalpinole | 60 mm |
| Eilgang: | |
| Längs | 2.5 m/min |
| Vertikal | 1.0 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 2.2 CV |
| Maschinengewicht ca. | 950 kg |
| Abmessungen Maschine: | |
| Länge | 1600 mm |
| Breite | 1100 mm |
| Höhe | 1650 mm |
