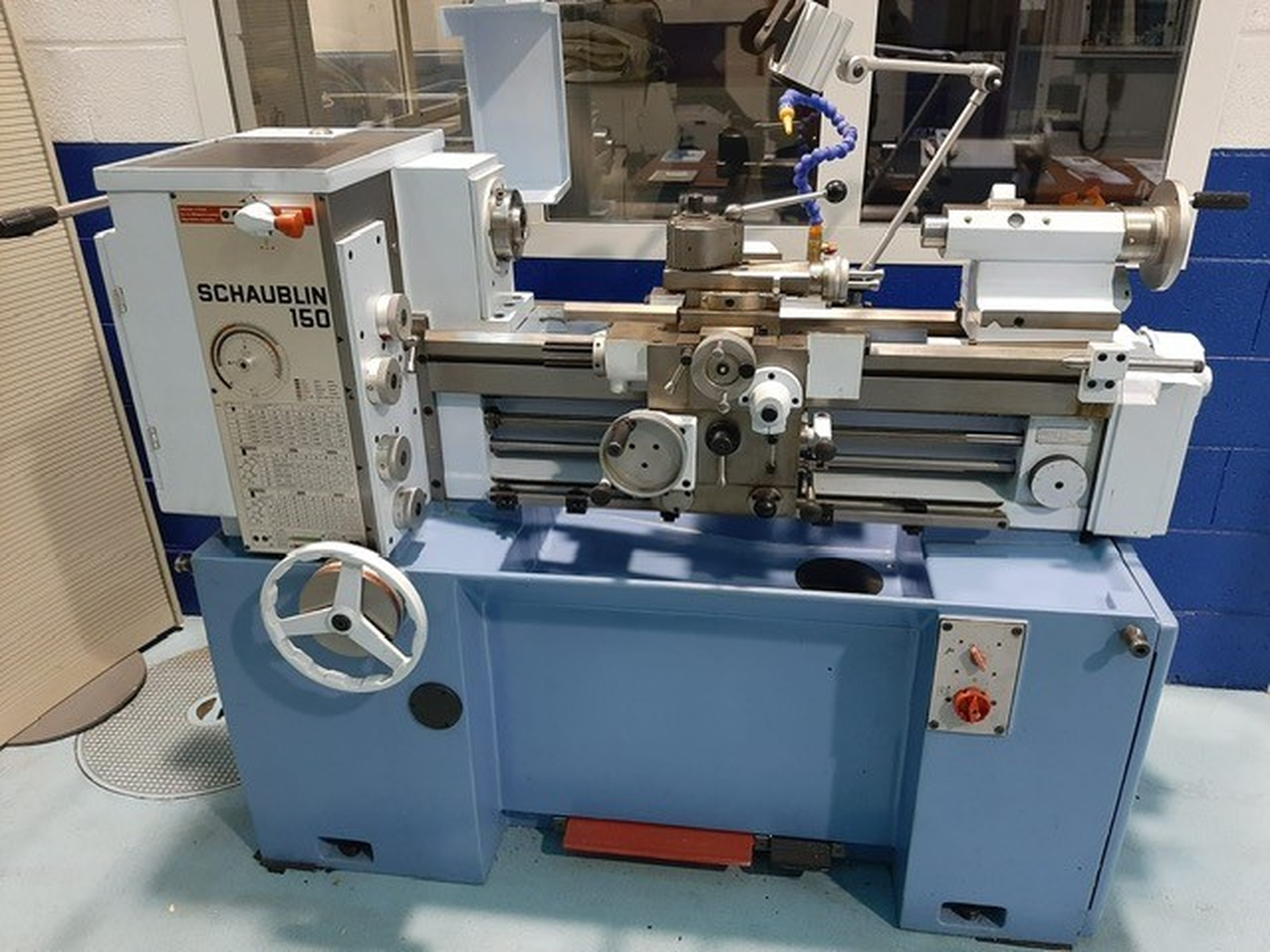

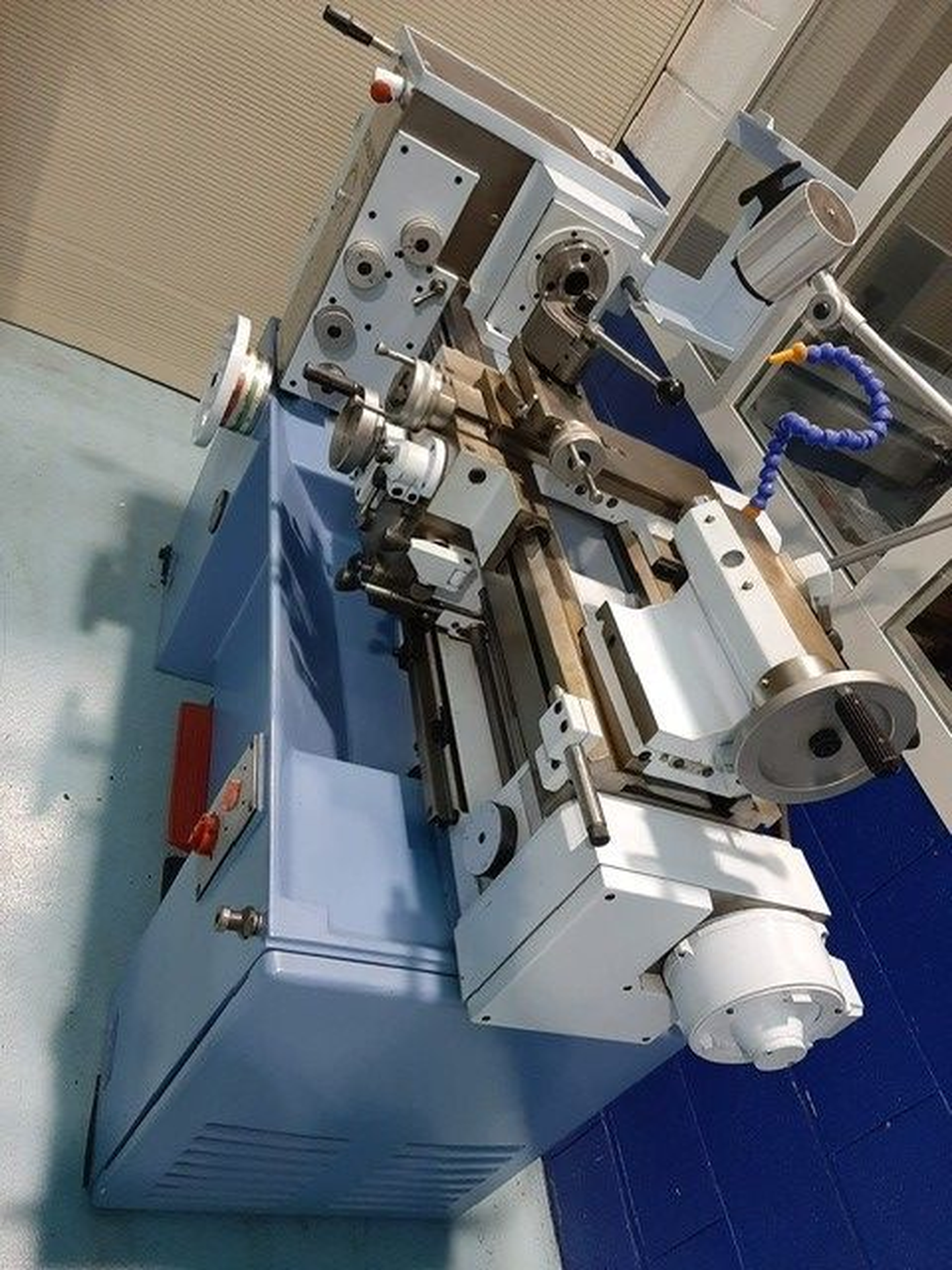

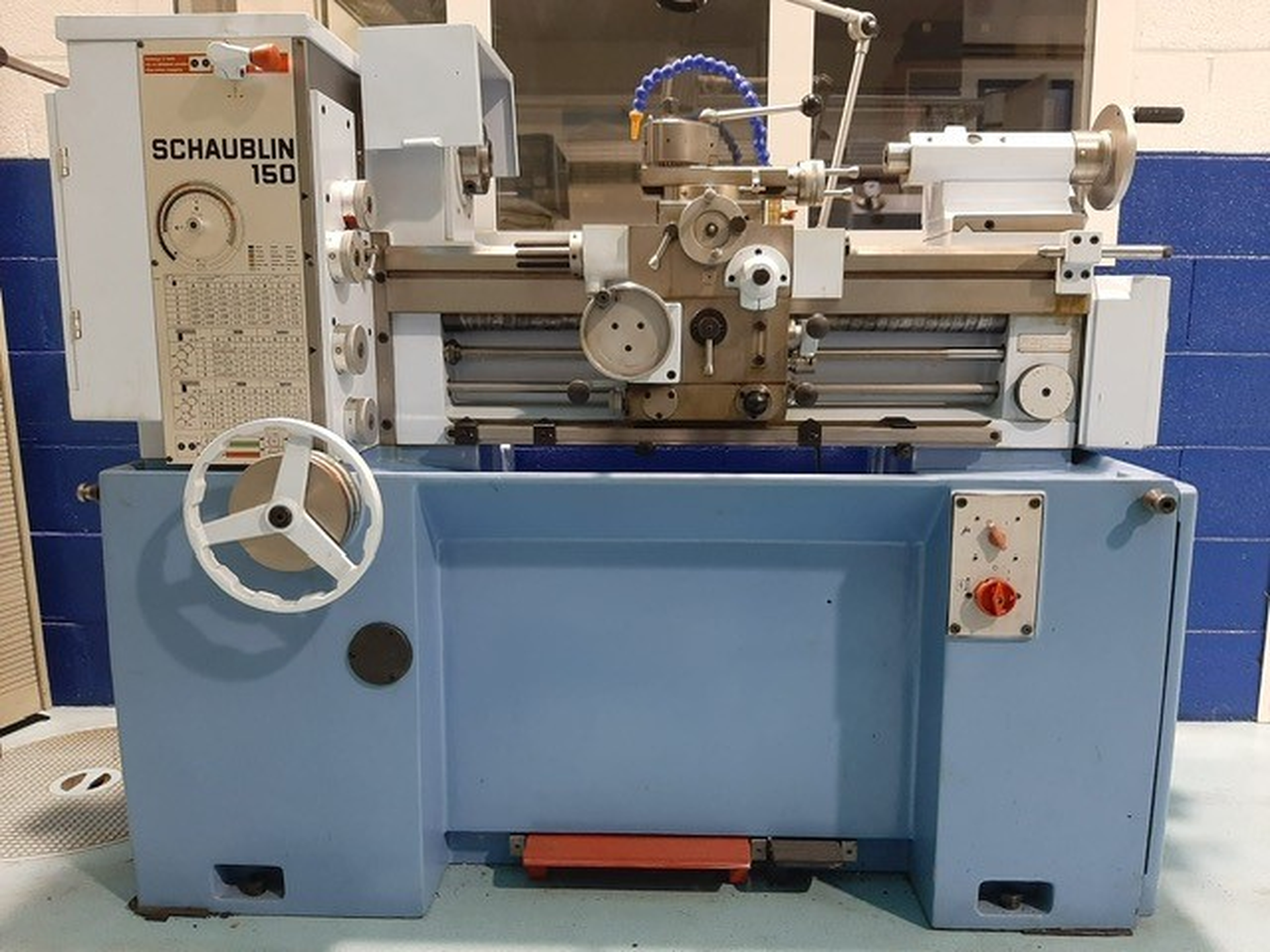

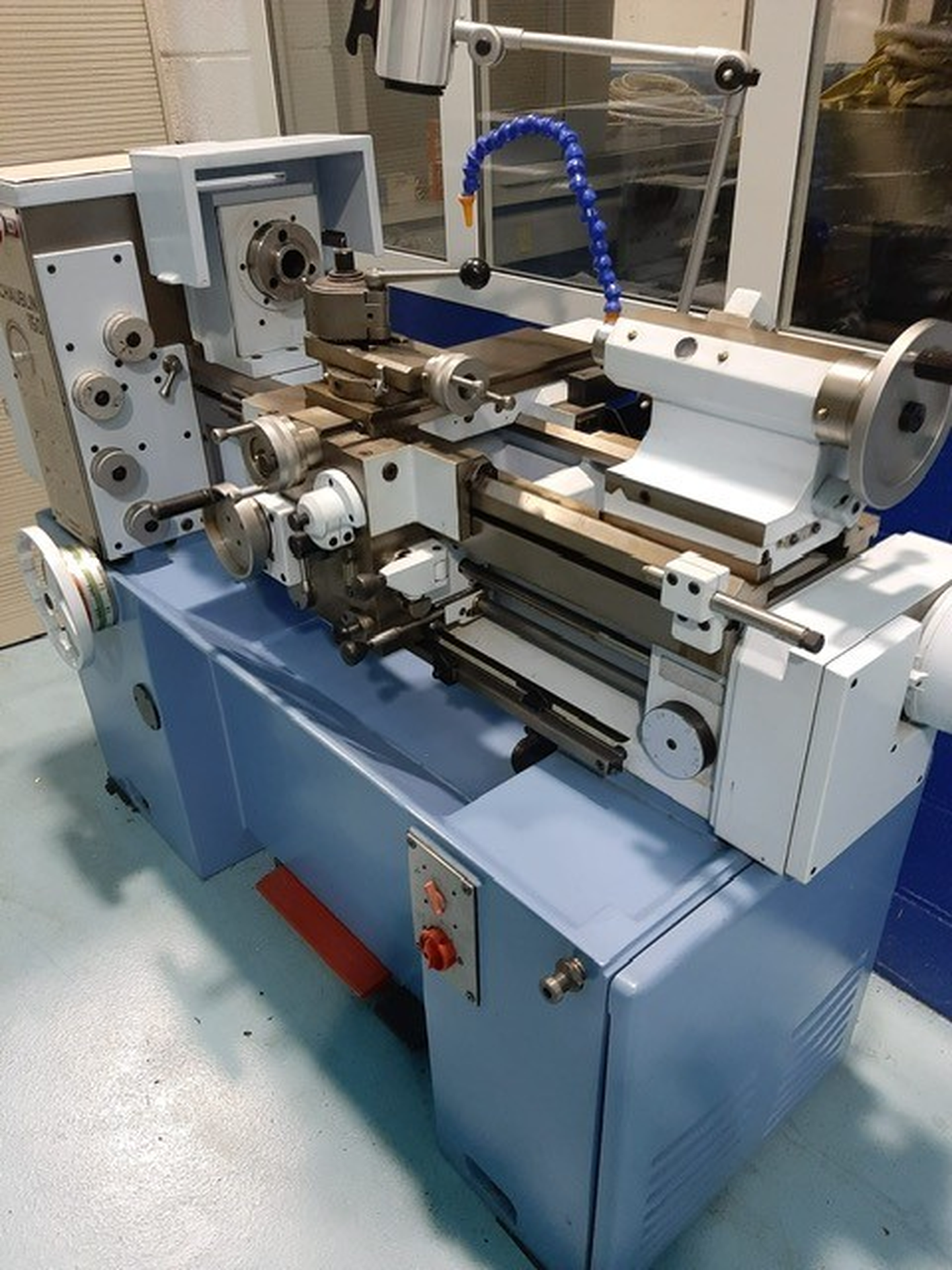

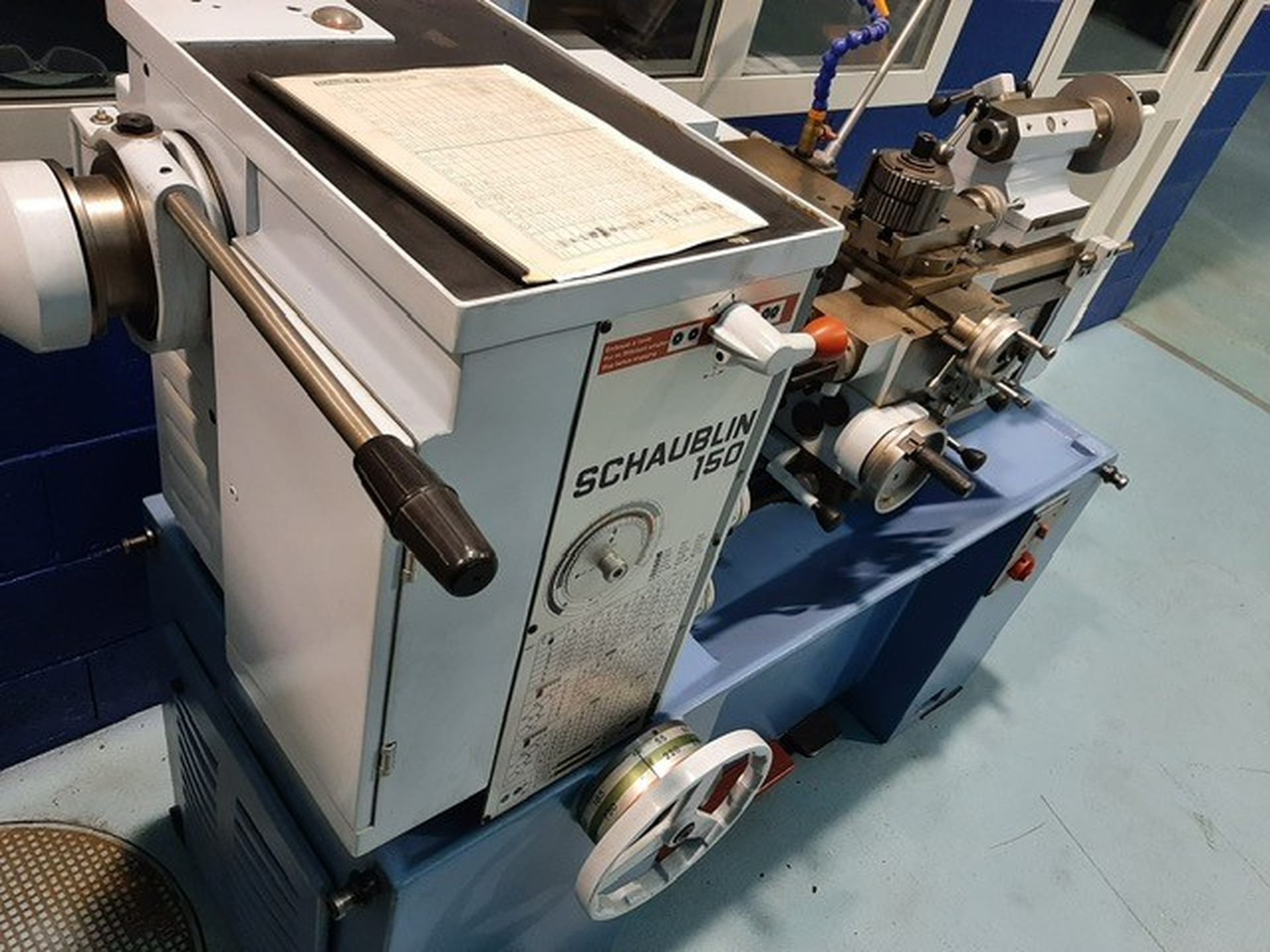

SCHAUBLIN 150 ist eine Mechanikerdrehbank hoher Präzision, für große Genauigkeit und Zuverlässigkeit. Kapazitäten: Spitzenhöhe 150 mm; Spitzenweite 600 mm; Drehdurchmesser über Planschlitten 177 mm; über Bett 340 mm; Drehlänge 600 mm; Spindelbohrung 40 mm; Spannzangenaufnahme B32; Reitstockkonus 5 CM; Pinolendurchmesser 60 mm; Camlock D1-4. Daten: stufenlos 55–3000 t/min; 48 Vorschubstufen; Eilg. 4 m/min; 50Hz 3x380V; Spindelmotor 2,70 CV; Gesamtleistung 6 CV; Gewicht ~1250 kg; L1730×B970×H1300 mm. Zubehör: 3-Backenfutter, Kühlmitteleinrichtung, Schnellspannvorrichtung, MULTIFIX, Satz Stahlhalter, Lampe, Bohrreitstock. Erreicht enge Toleranzen; geeignet für Automotive, Uhren, Werkzeugbau, Luftfahrt, Medizin.
| Spitzenhöhe | 150 mm |
| Spitzenweite | 600 mm |
| Drehdurchmesser über Planschlitten | 177 mm |
| Drehdurchmesser über dem Bett | 340 mm |
| Drehdurchmesser in der Kröpfung | mm |
| Drehlänge | 600 mm |
| Spindelbohrung | 40 mm |
| Spannzangenaufnahme | B32 |
| Innenkonus: MK | 5 |
| Spindelaufnahme: | |
| Camlock | D 1-4" |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 55 t/min |
| bis | 3000 t/min |
| Reitstock-Pinolenaufnahme: | 5 CM |
| Pinolendurchmesser | 60 mm |
| Vorschübe: | |
| Anzahl (Stufen) | 48 |
| Längs: | |
| von | 0.015 mm/t |
| bis | mm/t |
| Plan: | |
| von | 0.015 mm/t |
| bis | mm/t |
| Schnellgang | 4 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 2.70 CV |
| Gesamtleistungsbedarf | 6 CV |
| Maschinengewicht ca. | 1250 kg |
| Abmessungen Maschine: | |
| Länge | 1730 mm |
| Breite | 970 mm |
| Höhe | 1300 mm |

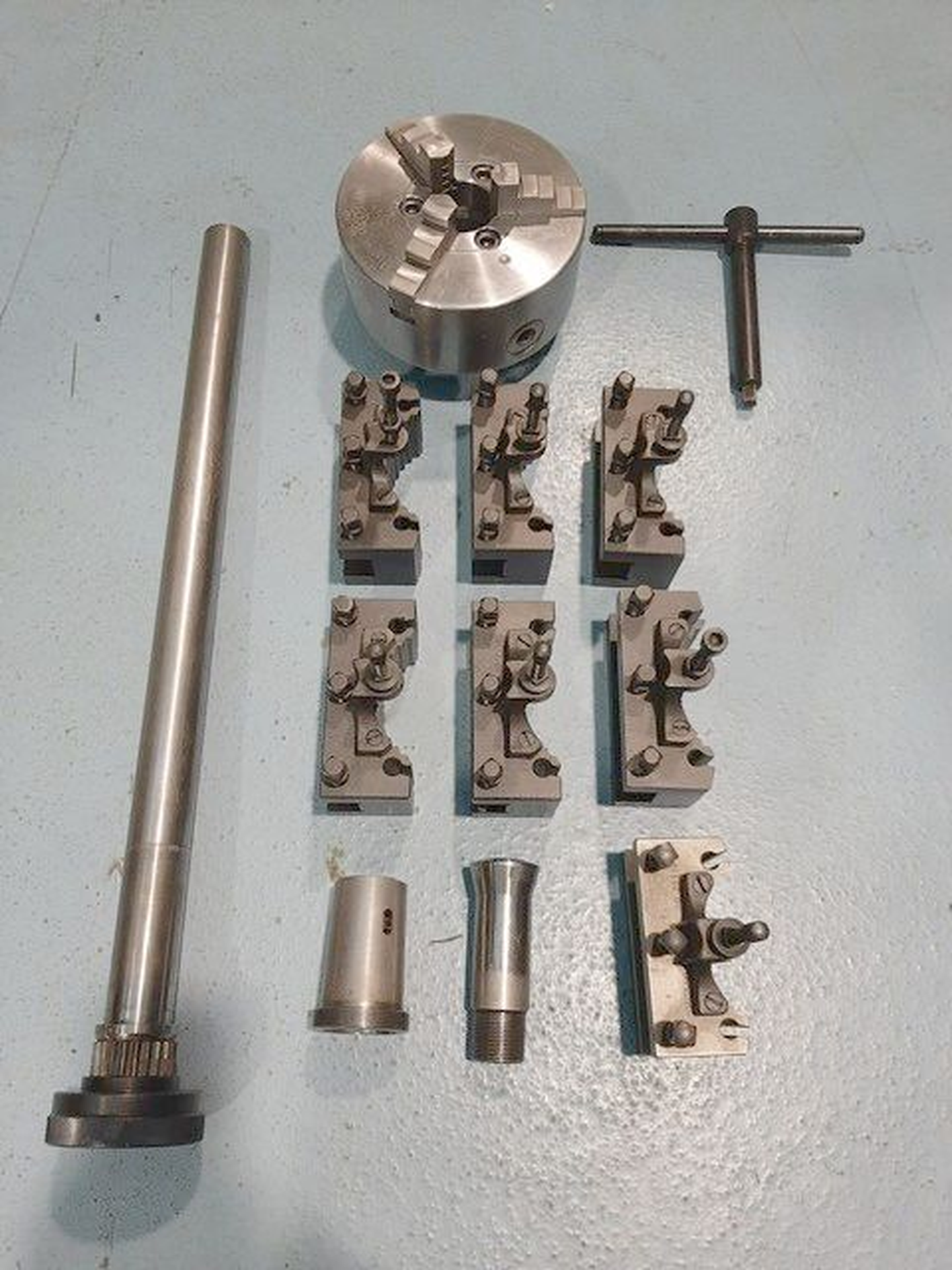

| Diverses Zubehör: | |
| 3-Backenfutter | |
| Kühlmitteleinrichtung | |
| Schnellspanneinrichtung | |
| Schnellwechselstahlhalter MULTIFIX | |
| Satz Stahlhalter | |
| Lampe | |
| Bohrreitstock |
