VOUMARD 400 CNC
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

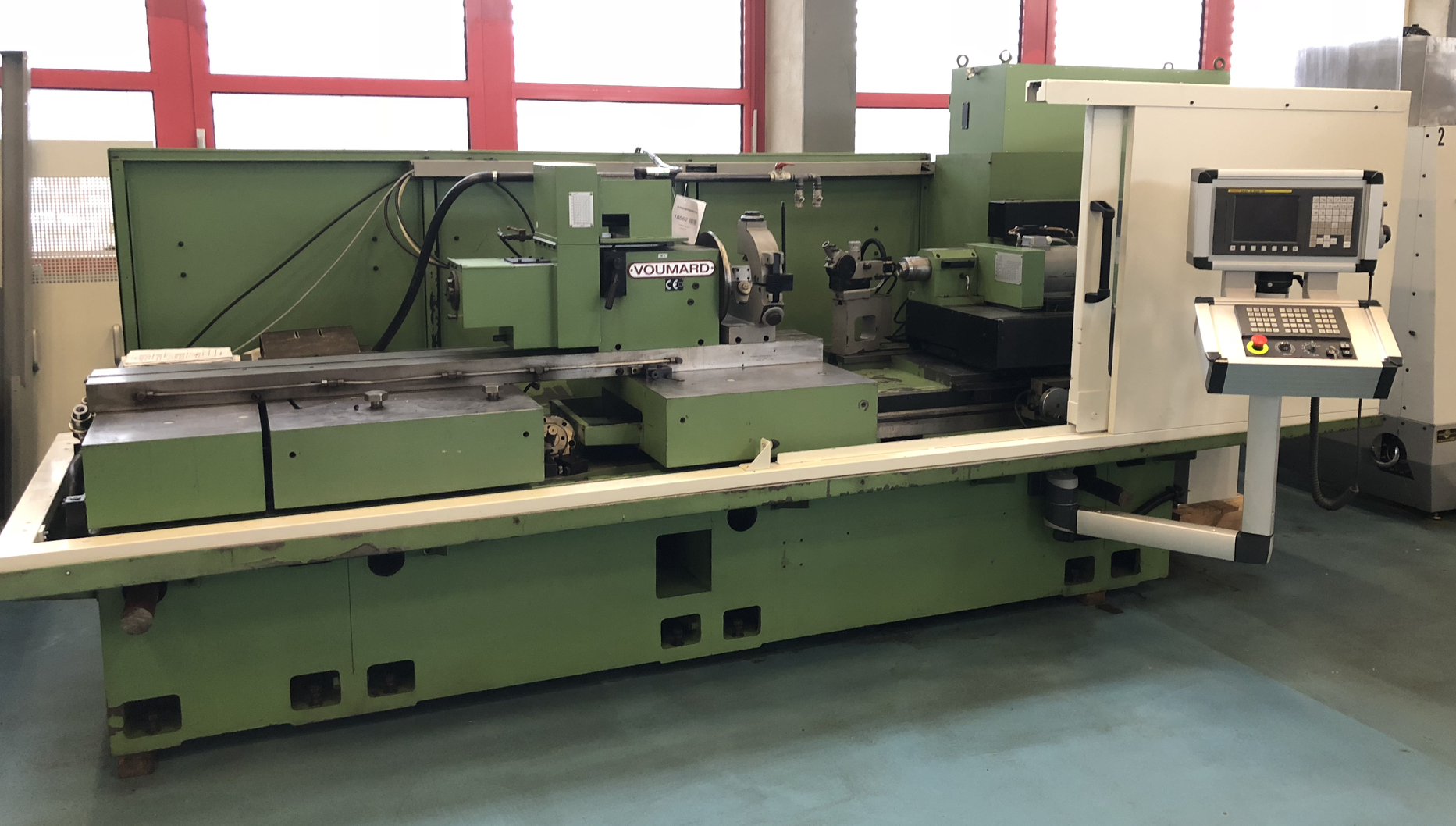

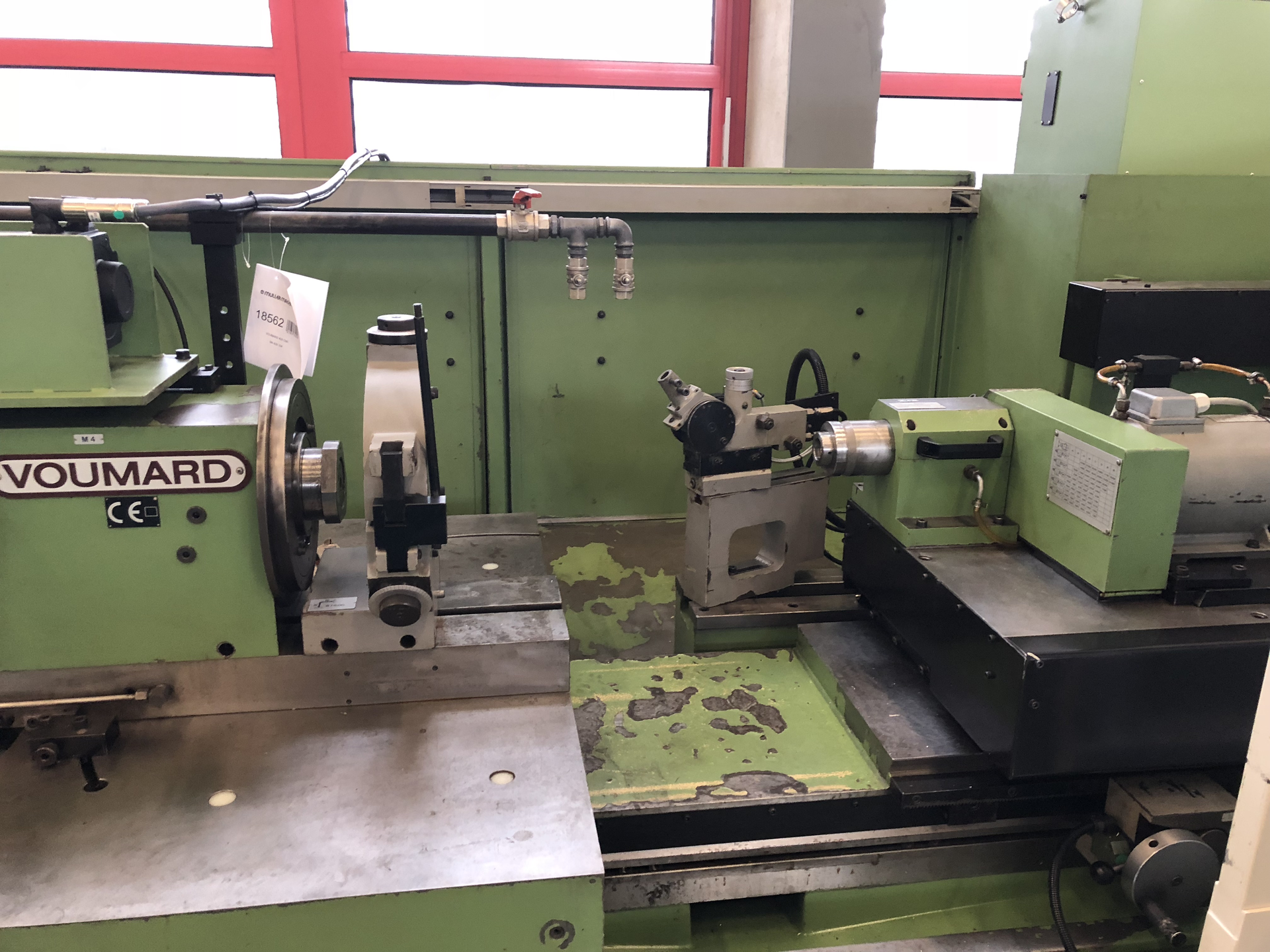

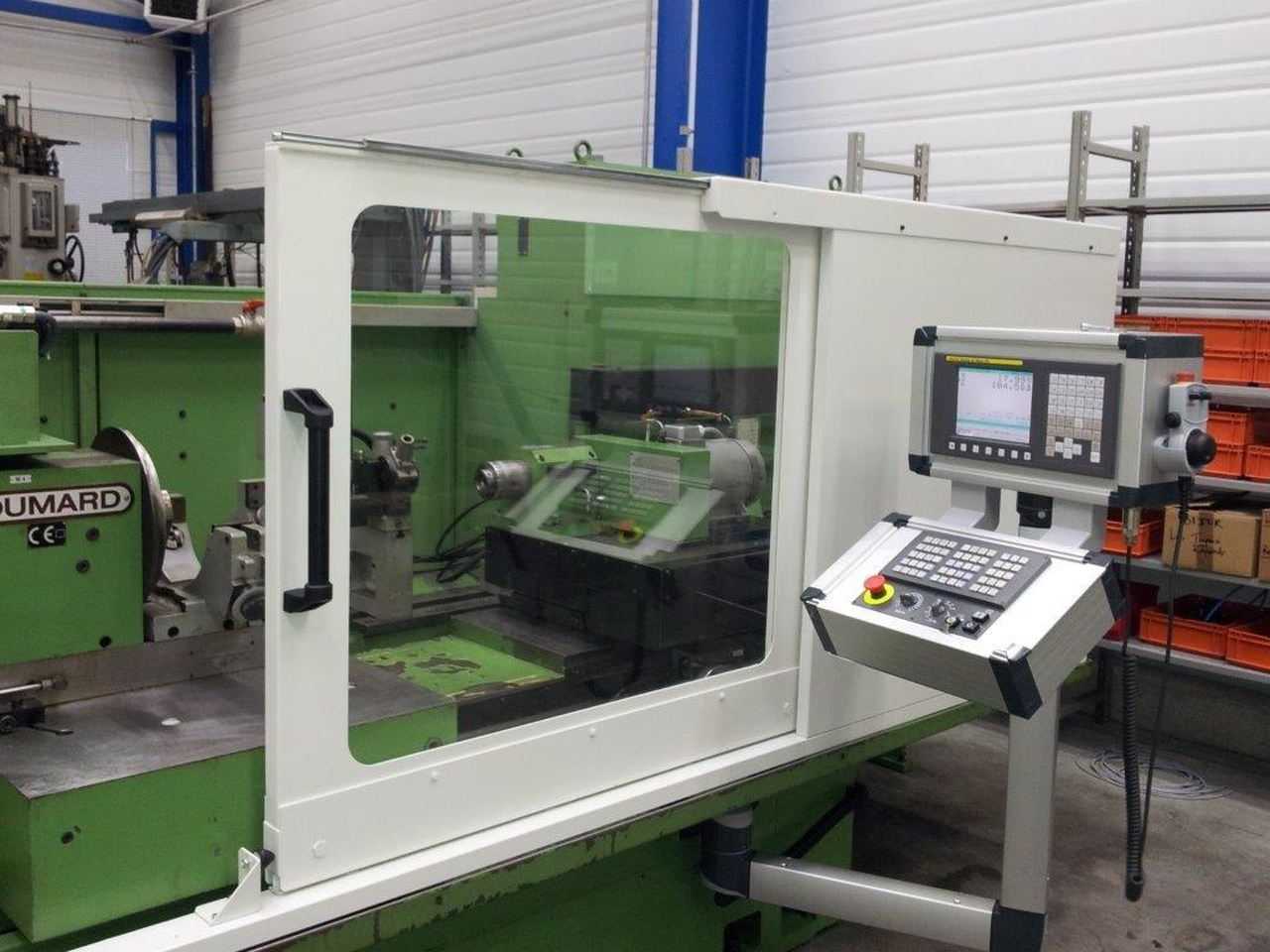

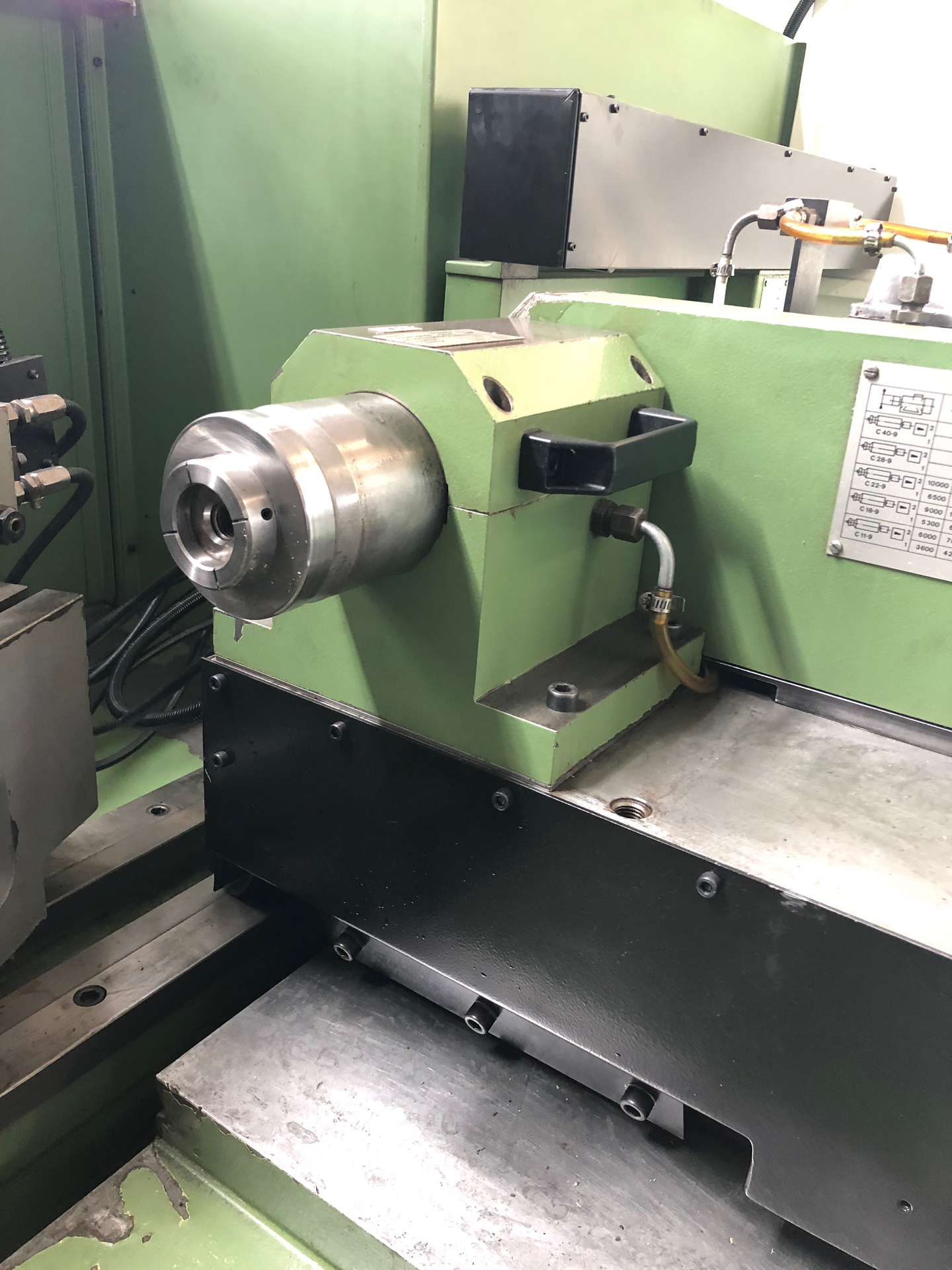

VOUMARD 400 ist eine CNC-Innenschleifmaschine, konzipiert für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Schleifdurchmesser 20–300 mm, Schleiftiefe max. 300 mm, Werkstücklänge mit Lünette 1780 mm, Spitzenhöhe 300/430 mm. Technische Daten: Z-Hub 650 mm, X-Hub 150 mm, U-Achse 500 mm, B-Achse ±20°, Z-Achse 12000 mm/min, Schleifspindelmotor 6.5/7.8 kW, Gewicht ~9500 kg, Abmessungen L5000×B2300×H2400 mm. Zubehör: Abrichtvorrichtung, Kühlmitteleinrichtung, Bandfilter, Lünette; neue Steuerung FANUC. Ermöglicht enge Toleranzen; typische Anwendungsbereiche: Automotive, Uhrmacherei, Werkzeugmaschinen, Luftfahrt, Medizintechnik
| Schleifdurchmesser min. | 20 mm |
| Schleifdurchmesser max. | 300 mm |
| Schleiftiefe max. | 300 mm |
| Werkstücklänge mit Lünette max. | 1780 mm |
| Spitzenhöhe | 300 / 430 mm |
| Achsenbewegung: | |
| Längsweg (Z-Achse) | 650 mm |
| Querweg (X-Achse) | 150 mm |
| Spindelstock (U-Achse) | 500 mm |
| Werkstückspindel-Stock (B-Achse) | +/- 20 ° |
| Achsengeschwindigkeit max.: | |
| Z-Achse (Längsweg) | 12000 mm/min |
| Schleifspindelstock: | |
| Schleifspindelmotor | 6.5 / 7.8 kW |
| Maschinengewicht ca. | 9500 kg |
| Abmessungen Maschine: | |
| Länge | 5000 mm |
| Breite | 2300 mm |
| Höhe | 2400 mm |
| Diverses Zubehör: | |

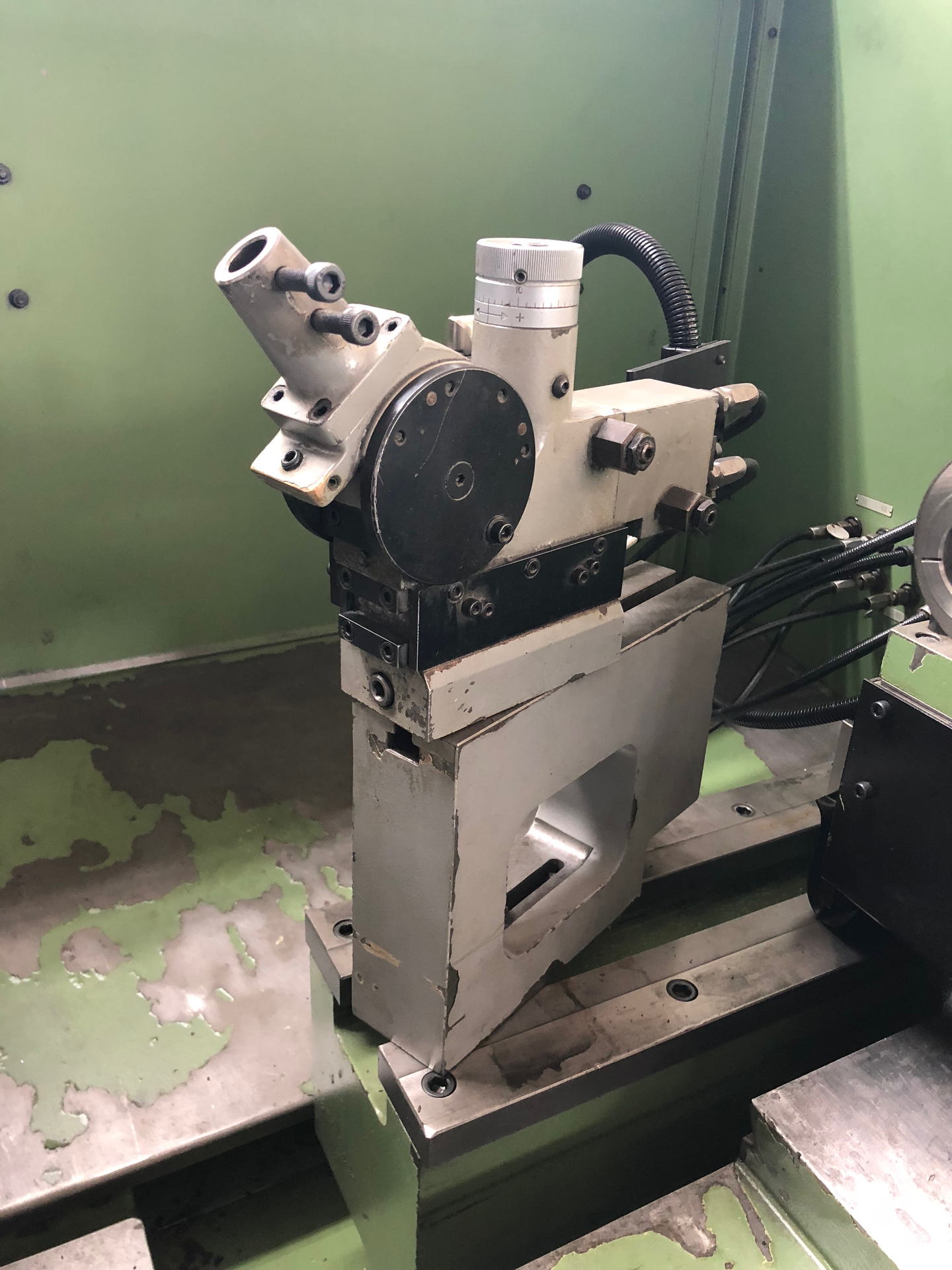

| Abrichtvorrichtung | |
| Kühlmitteleinrichtung | |

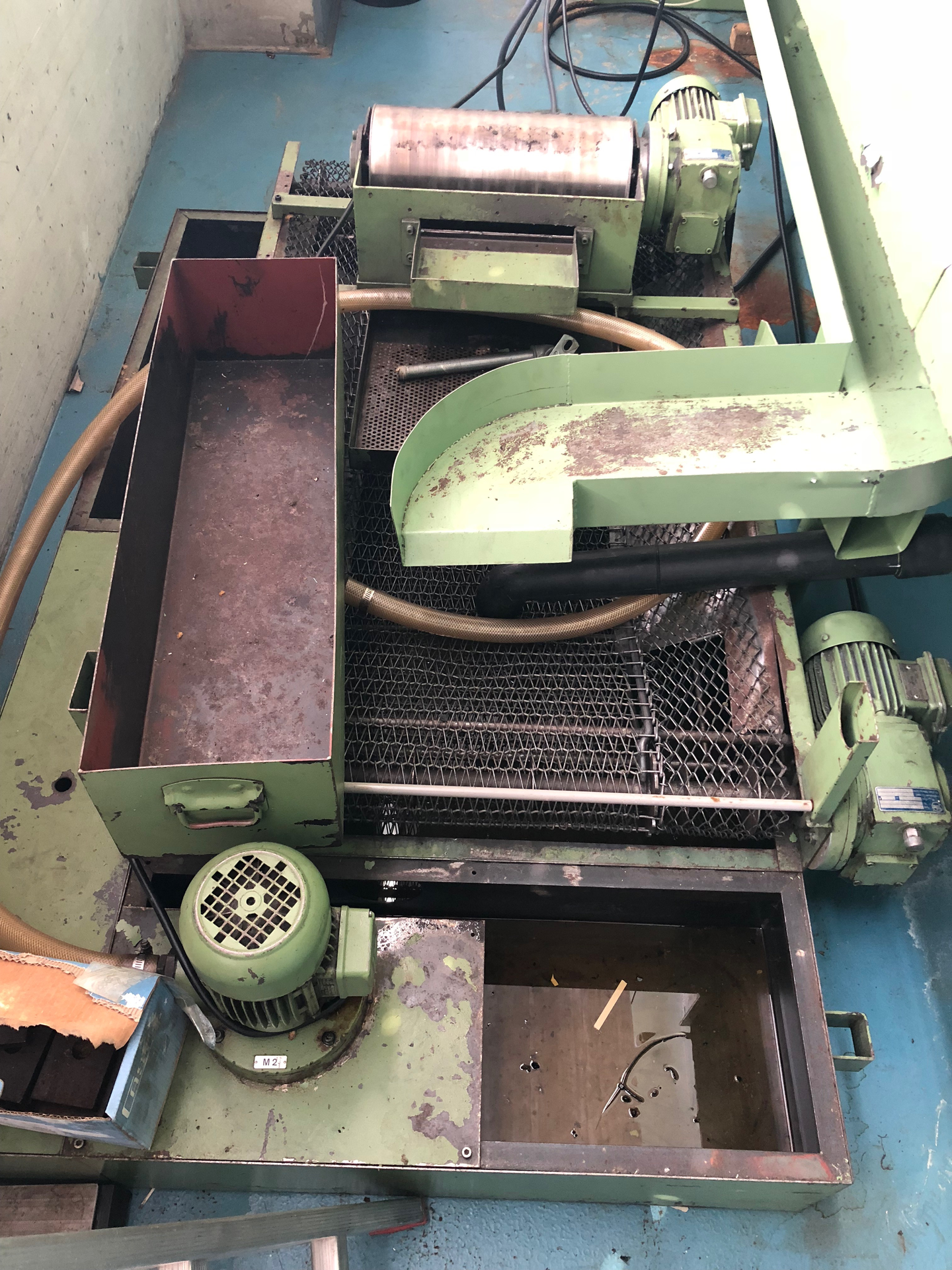

| Bandfilter | |

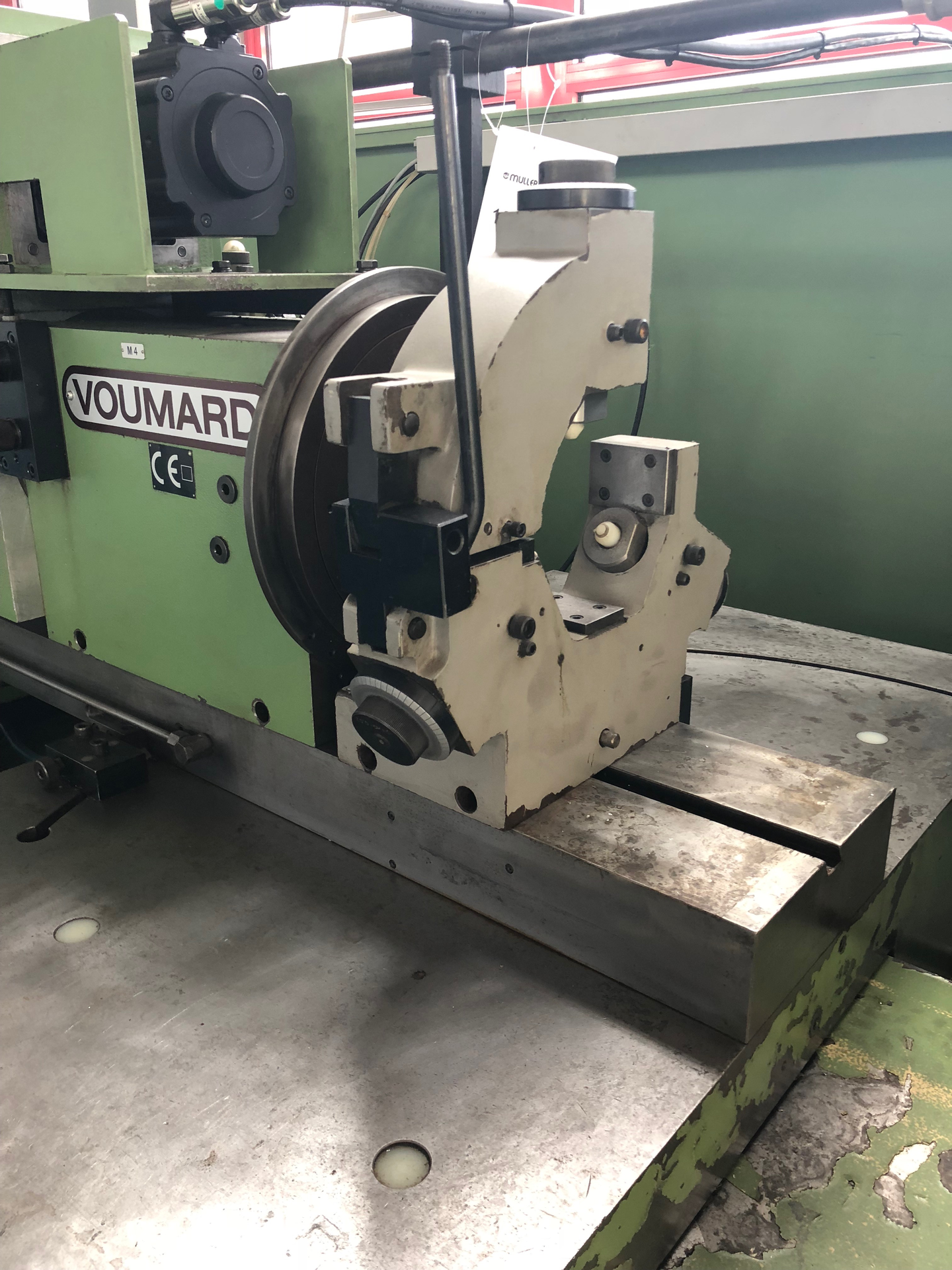

| Lünette | |
| Bemerkungen: | |

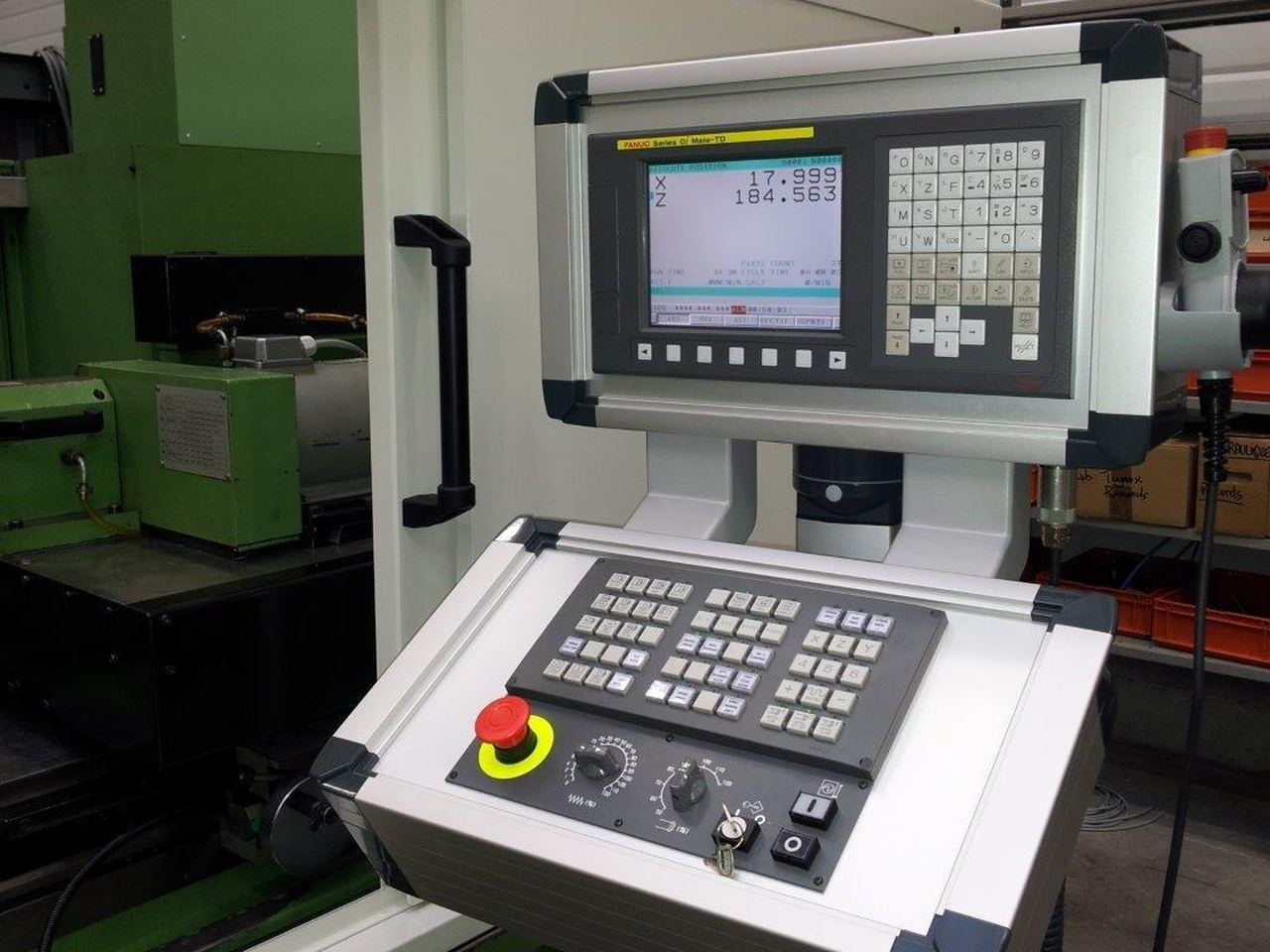

| Neue Steuerung | FANUC |
