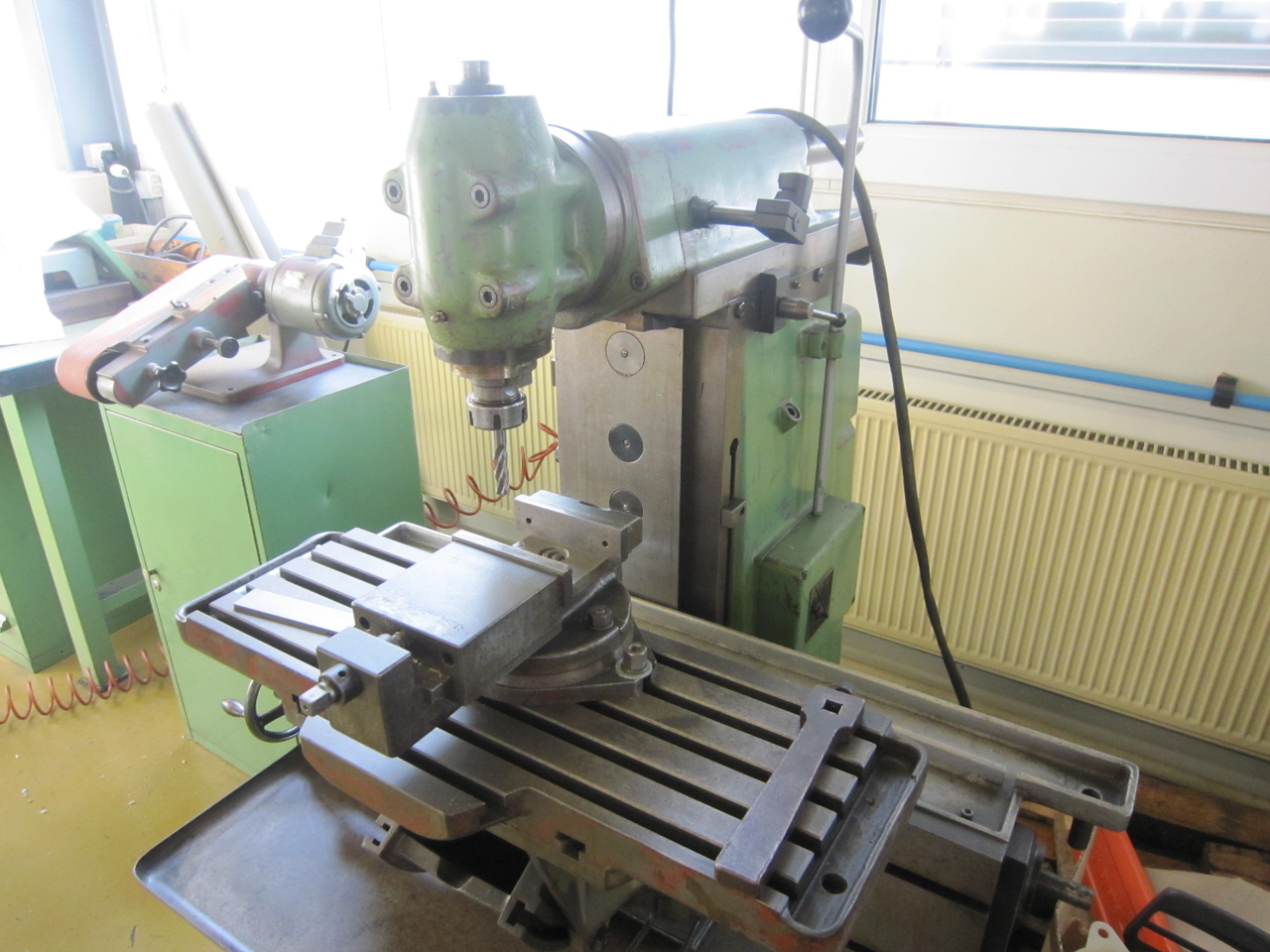

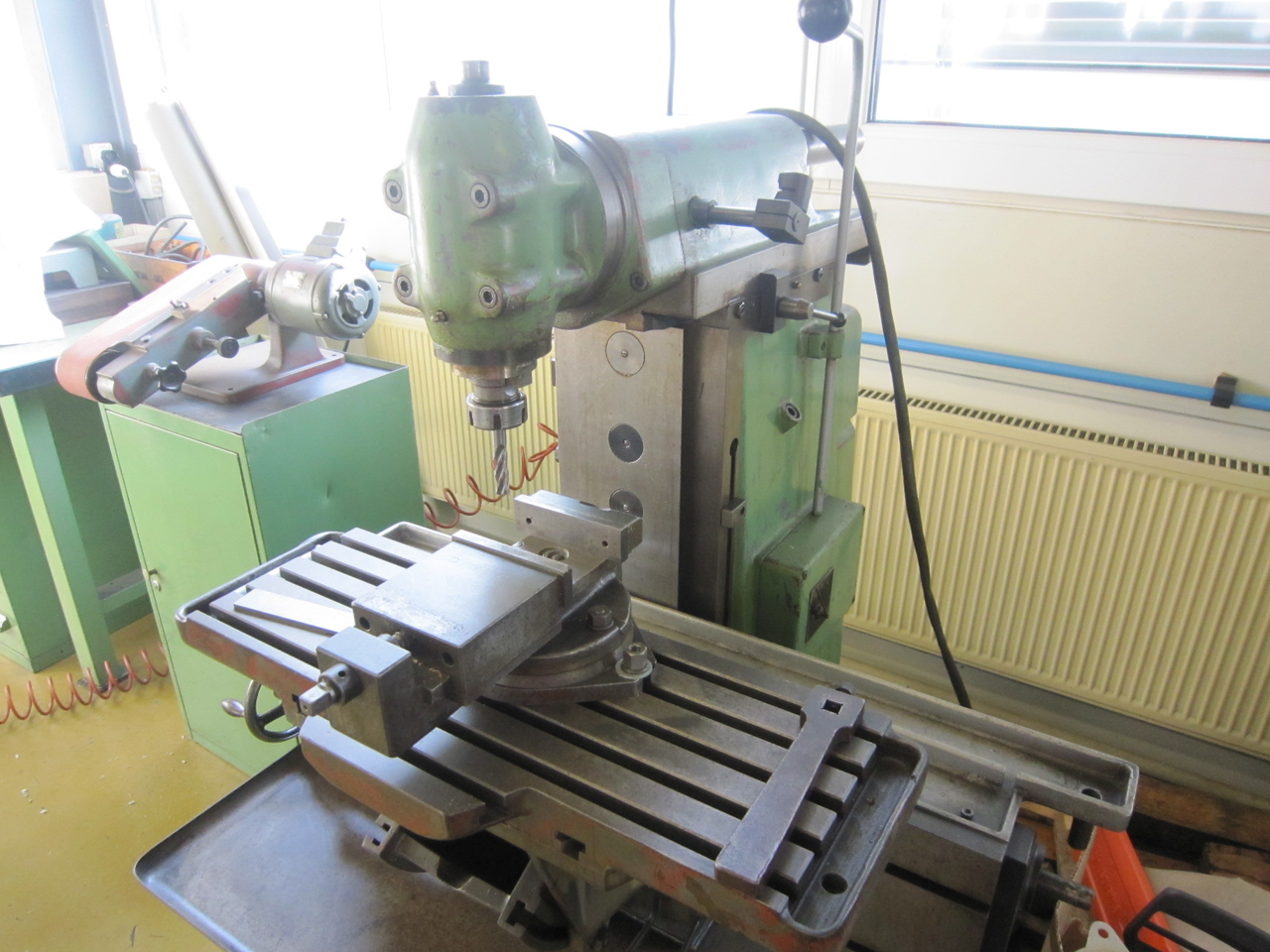

SIXIS S 103
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
SIXIS S 103 ist eine Universalfräsmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 600×210 mm; Verfahrwege X 450 mm, Y 175 mm, Z 400 mm; Abstand Spindel–Tisch 320 mm. Spindelaufnahme ISO30, 9 Stufen 60–1200 t/min; 8 Vorschubstufen 12–216 mm/min (Längs/Vertikal); Eilgang X 1,0 m/min, Z 0,5 m/min. Anschluss 3×380 V 50 Hz; Motor 1,5 CV; Gesamtleistung 2 CV; Gewicht ≈880 kg; Abmessungen 1100×1100×1600 mm. Geeignet für enge Toleranzen in Automobil, Uhrenindustrie, Werkzeugbau, Luftfahrt und Medizintechnik.
| Tischlänge | 600 mm |
| Tischbreite | 210 mm |
| Längsweg (X-Achse) | 450 mm |
| Querbewegung (Y-Achse) | 175 mm |
| Vertikalweg (Z-Achse) | 400 mm |
| Entfernung zwischen Vertikalspindel und Tisch | 320 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 9 |
| von | 60 t/min |
| bis | 1200 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Anzahl (Stufen) | 8 |
| Längs von | 12.0 mm/min |
| bis | 216 mm/min |
| Vertikal von | 12.0 mm/min |
| bis | 216 mm/min |
| Eilgang: | |
| Längs | 1.0 m/min |
| Vertikal | 0.5 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 1.5 CV |
| Gesamtleistungsbedarf | 2 CV |
| Maschinengewicht ca. | 880 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 1100 mm |
| Höhe | 1600 mm |
