ACIERA 23 TNC
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
ACIERA 23 TNC ist eine CNC Bohrmaschine für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazität: Bohren 23 mm, Gewindeschneiden M18; Spindelhub 120 mm; Wege L500×Q300 mm; Tisch 590×320 mm; Abstand 110–570 mm. Daten: 45–4000 t/min, Vorschub 0,02–0,6 mm/min, 3×380 V 50 Hz, 5,0 kW, Gewicht ~1550 kg, Maße L1700×B1400×H2100 mm. Zubehör: Kühlung, Schnellwechsel, Werkzeugauflage, Revolveranschlag. Erreicht enge Toleranzen; Einsatz in Automotive, Luftfahrt, Medizin, Uhren, Maschinenbau.
| Bohrleistung in Stahl | 23 mm |
| Gewindeschneiden in Stahl M | 18 |
| Spindeldrehzahlen: stufenlos | |
| von | 45 t/min |
| bis | 4000 t/min |
| Spindelhub | 120 mm |
| Tischlänge | 590 mm |
| Tischbreite | 320 mm |
| Abstand zwischen Tisch und Spindel min. | 110 mm |
| Abstand zwischen Tisch und Spindel max. | 570 mm |
| Arbeitsweg Längs | 500 mm |
| Arbeitsweg Quer | 300 mm |
| Vorschübe | 0.02-0.6 mm/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Leistung | 5.0 kW |
| Maschinengewicht ca. | 1550 kg |
| Abmessungen Maschine: | |
| Länge | 1700 mm |
| Breite | 1400 mm |
| Höhe | 2100 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Schnellwechseleinrichtung | |
| Werkzeugauflage | |

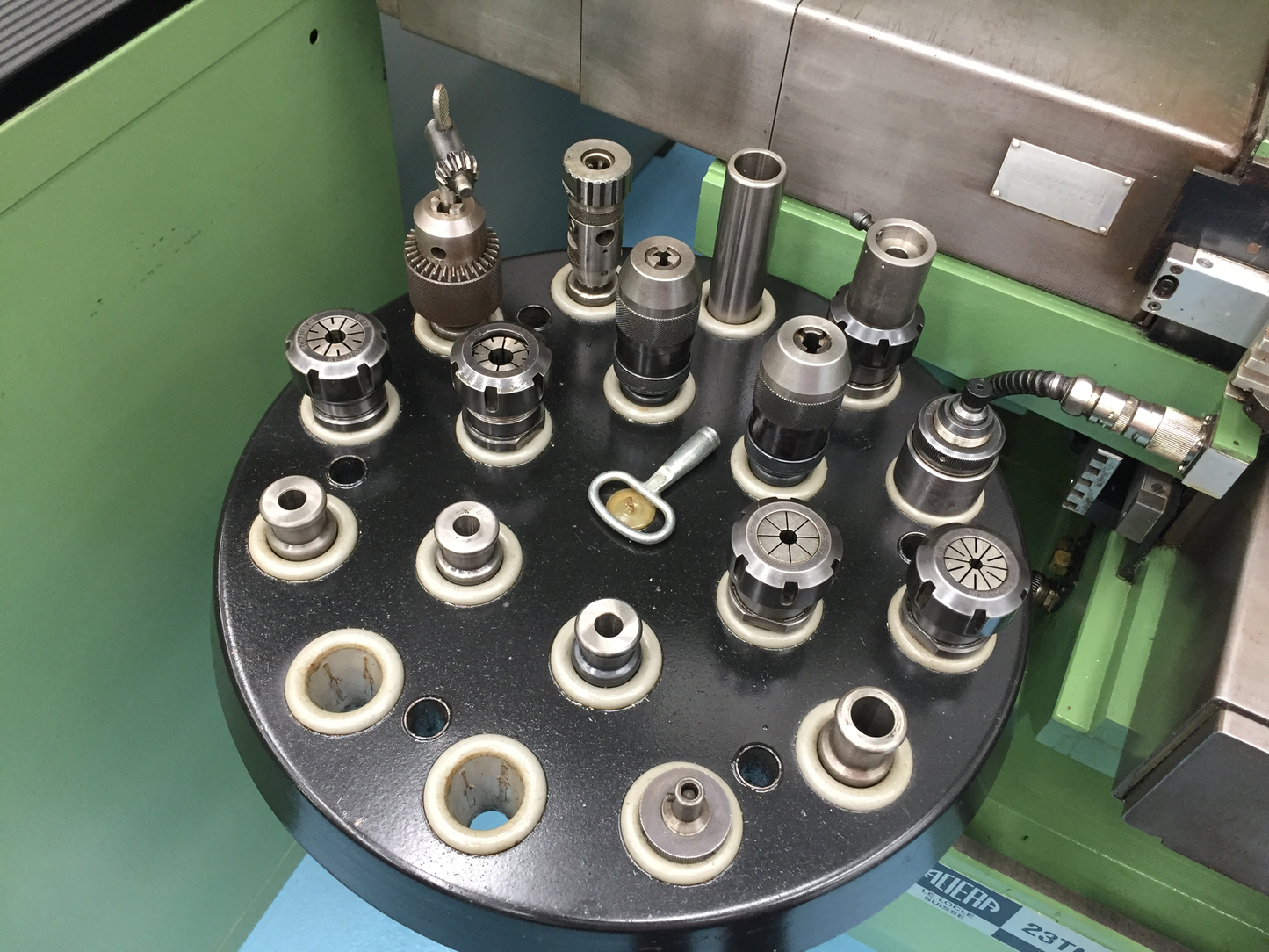

| Revolveranschlag |
