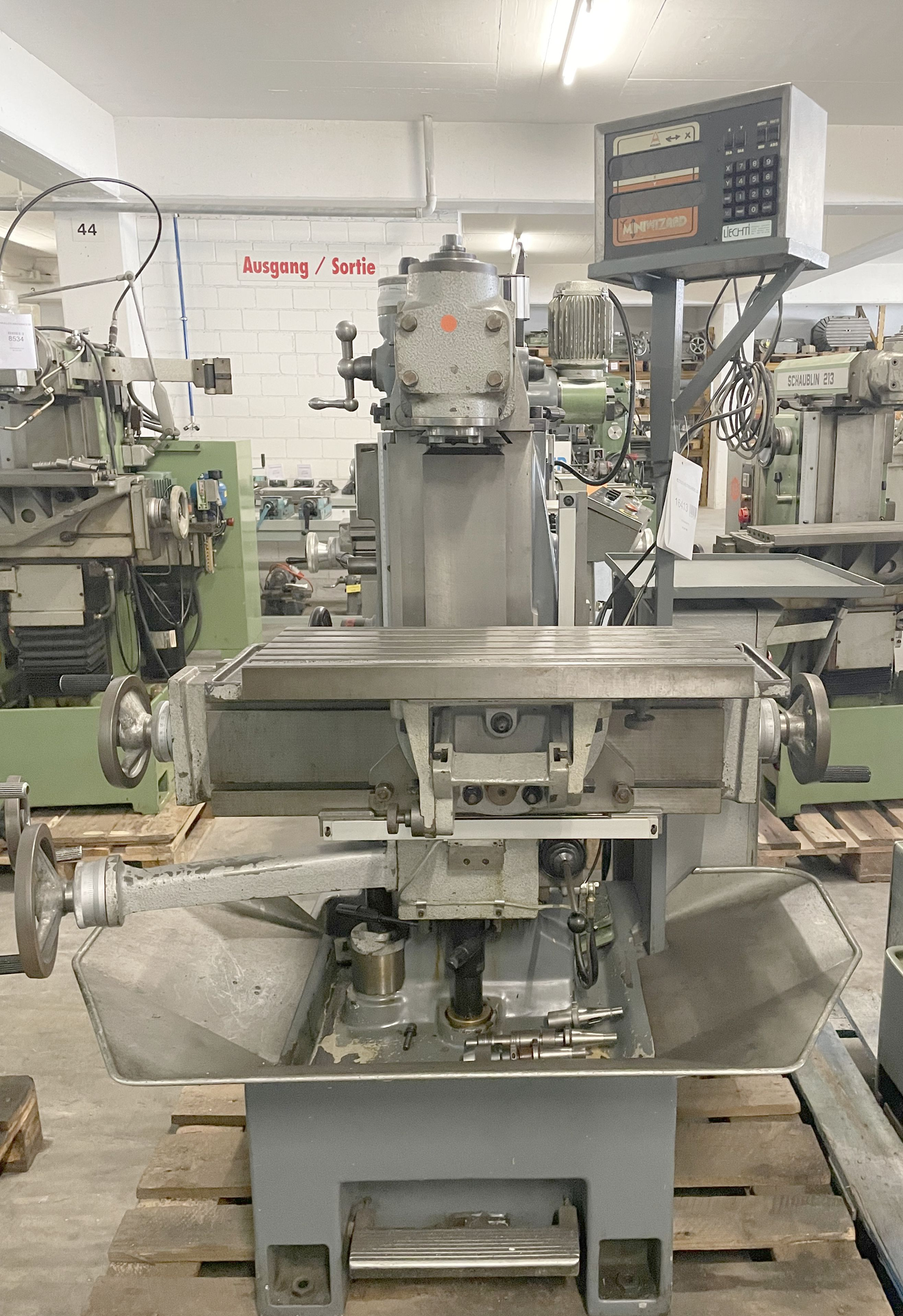

SCHAUBLIN 13
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
SCHAUBLIN 13 ist eine Universalfräsmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 600×210 mm; Verfahrwege X 260 mm, Y 150 mm, Z 310 mm; Abstand Vertikalspindel–Tisch 310 mm, Horizontalspindel–Tisch 410 mm. Spindelaufnahme 30 ISO, stufenlos 58–2000 t/min. Vorschübe 10 Stufen: 12–400 mm/min (Längs/Vertikal); Eilgang 1,2 m/min. Anschluss 3×380 V 50 Hz; Motor 2,0 CV; Gesamtleistung 3 CV; Gewicht ≈700 kg; Abmessungen 1500×1100×1600 mm. Ausgestattet mit 2‑achsiger Digitalanzeige, schwenk‑/kippbarem Tisch und Spänefangschale. Geeignet für hochpräzise Fertigungen und enge Toleranzen in Automotive, Uhrmacherei, Werkzeugbau, Luftfahrt und Medizintechnik

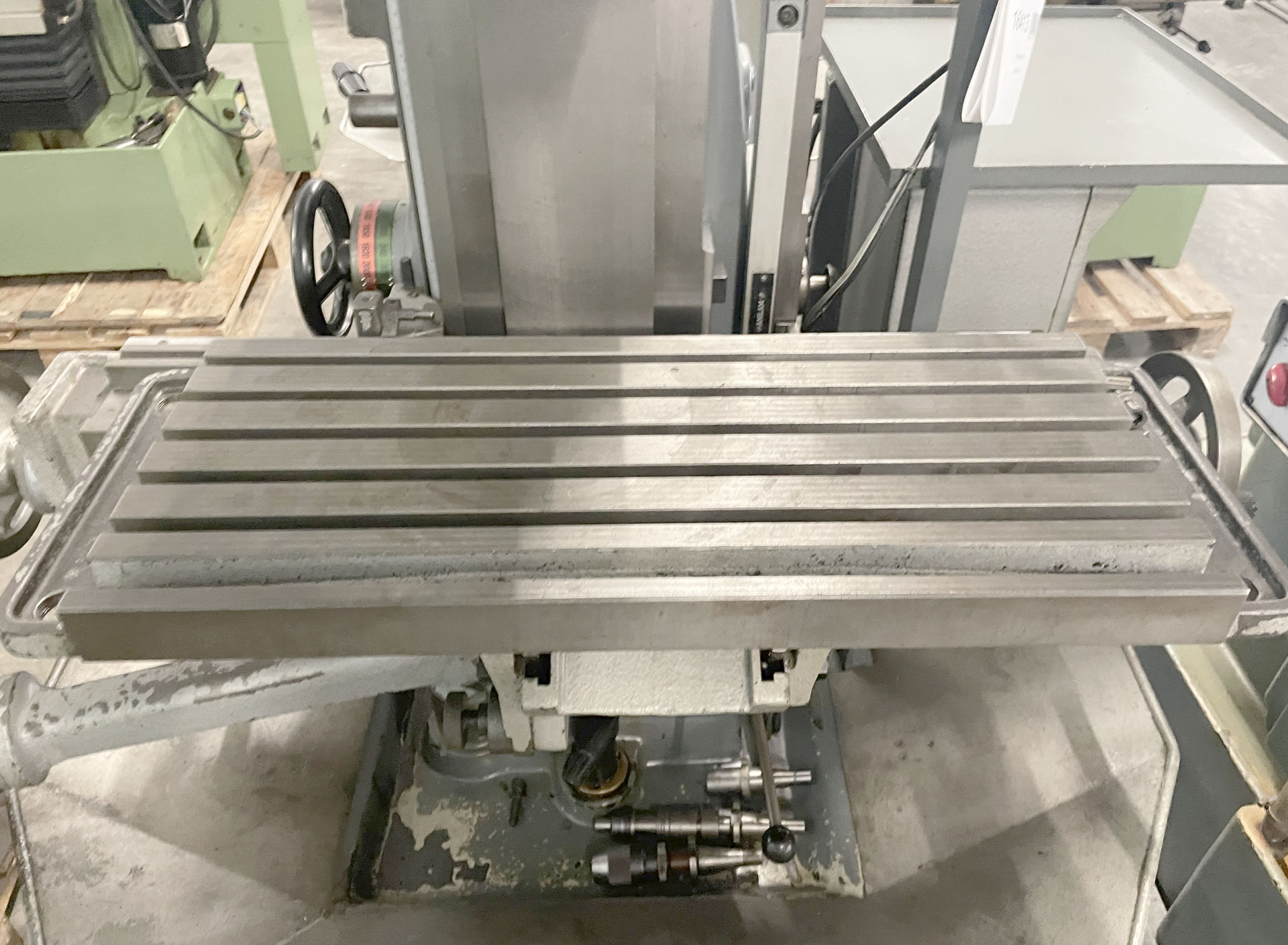

| Tischlänge | 600 mm |
| Tischbreite | 210 mm |
| Längsweg (X-Achse) | 260 mm |
| Querbewegung (Y-Achse) | 150 mm |
| Vertikalweg (Z-Achse) | 310 mm |
| Entfernung zwischen Vertikalspindel und Tisch | 310 mm |
| Entfernung zwischen Horizontalspindel und Tisch | 410 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 58 t/min |
| bis | 2000 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Anzahl (Stufen) | 10 |
| Längs von | 12.0 mm/min |
| bis | 400 mm/min |
| Vertikal von | 12.0 mm/min |
| bis | 400 mm/min |
| Eilgang: | |
| Längs | 1.2 m/min |
| Vertikal | 1.2 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 2.0 CV |
| Gesamtleistungsbedarf | 3 CV |
| Maschinengewicht ca. | 700 kg |
| Abmessungen Maschine: | |
| Länge | 1500 mm |
| Breite | 1100 mm |
| Höhe | 1600 mm |
| Diverses Zubehör: | |

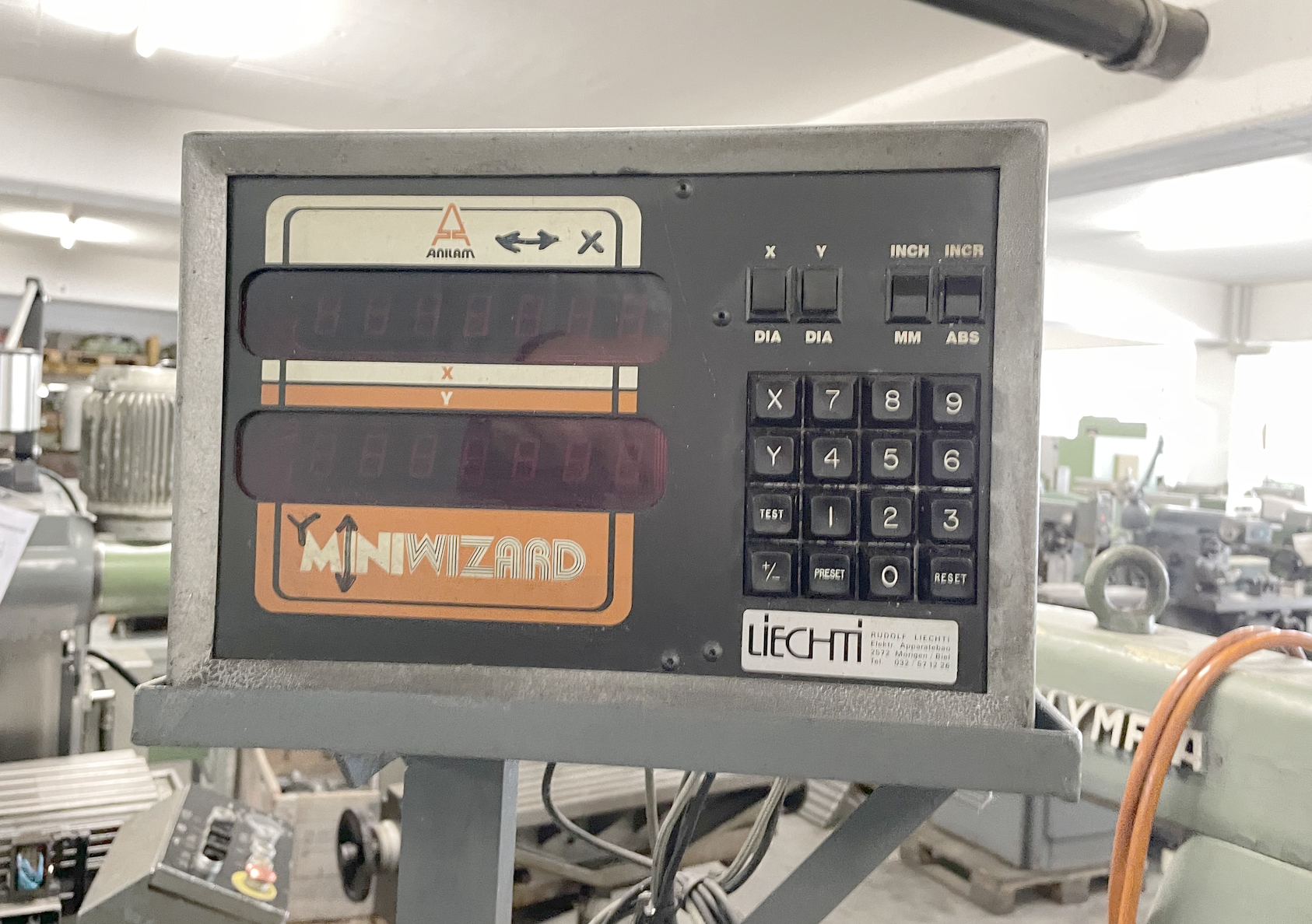

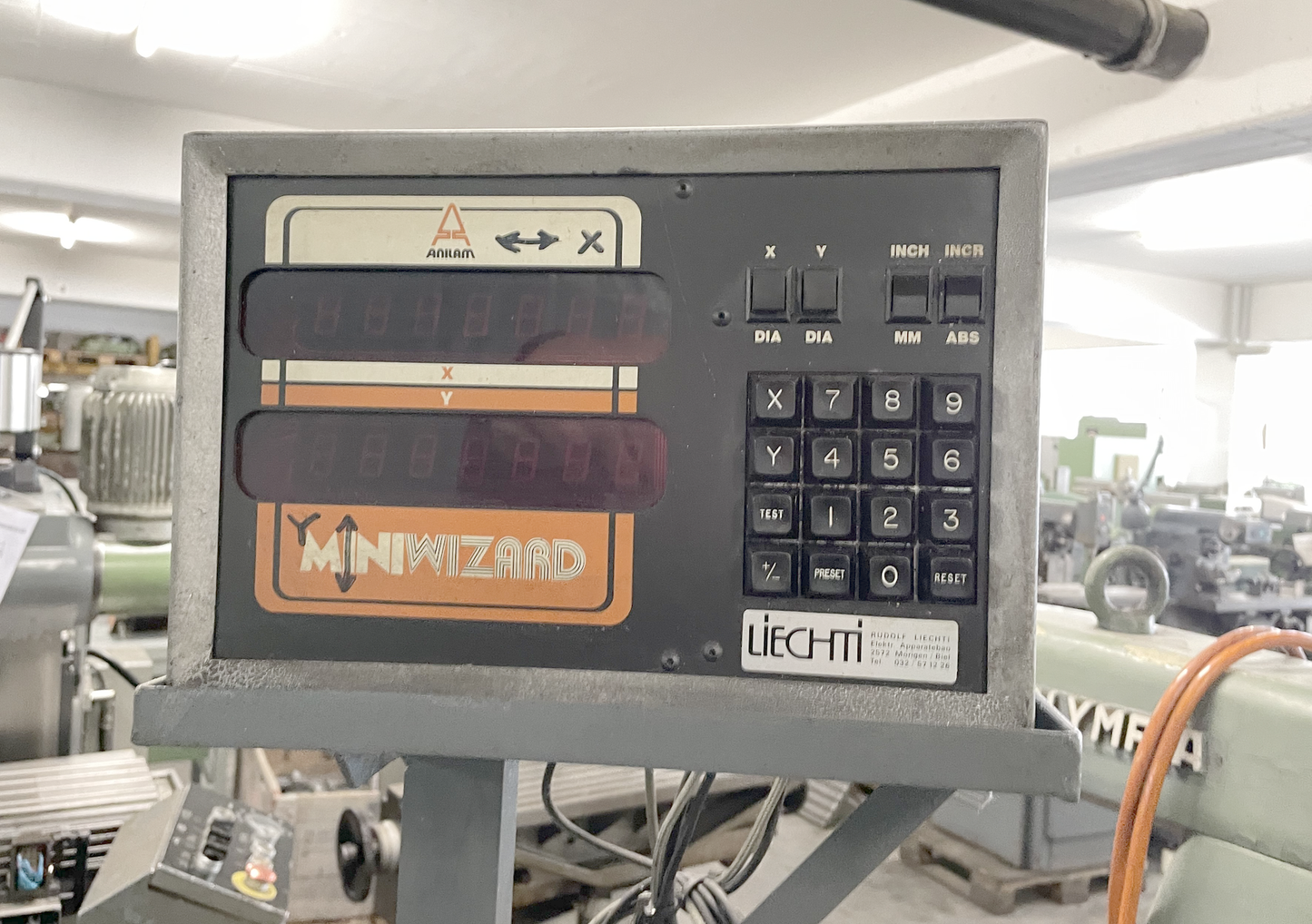

| Digitalanzeige Anzahl Achsen: | 2 |
| Schwenk und Kipptisch | |
| Spänefangschale |
