SCHAUBLIN 13
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

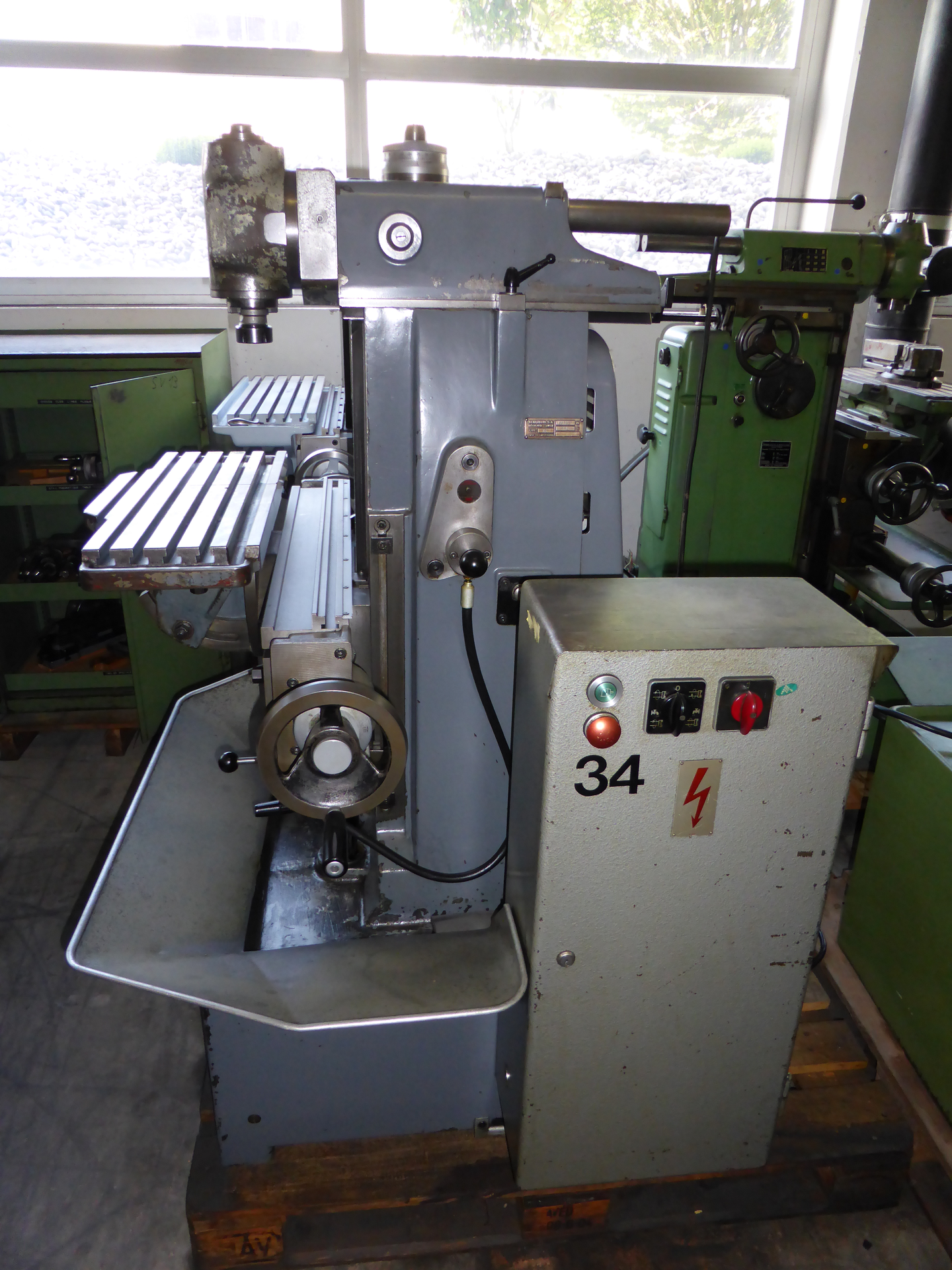

SCHAUBLIN 13 ist eine Universalfräsmaschine hoher Präzision, ausgelegt für Genauigkeit und Zuverlässigkeit. Kapazitäten: Tisch 600×210 mm; Wege X260, Y150, Z310 mm; Abstand Vertikalspindel–Tisch 310 mm, Horizontalspindel–Tisch 410 mm. Technische Daten: Spindel 30 ISO; Drehzahl 58–2000 t/min; 10 Vorschübe 12–400 mm/min (Längs/Vertikal); Eilgang 1,2 m/min; Anschluss 3x380 V 50 Hz; Motor 2,0 CV; Gesamtleistung 3 CV; Gewicht ≈700 kg; Abmessungen 1500×1100×1600 mm. Erreicht enge Toleranzen; typ. Branchen: Automotive, Uhren, Werkzeugbau, Luftfahrt, Medizintechnik.
| Tischlänge | 600 mm |
| Tischbreite | 210 mm |
| Längsweg (X-Achse) | 260 mm |
| Querbewegung (Y-Achse) | 150 mm |
| Vertikalweg (Z-Achse) | 310 mm |
| Entfernung zwischen Vertikalspindel und Tisch | 310 mm |
| Entfernung zwischen Horizontalspindel und Tisch | 410 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 58 t/min |
| bis | 2000 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Anzahl (Stufen) | 10 |
| Längs von | 12.0 mm/min |
| bis | 400 mm/min |
| Vertikal von | 12.0 mm/min |
| bis | 400 mm/min |
| Eilgang: | |
| Längs | 1.2 m/min |
| Vertikal | 1.2 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 2.0 CV |
| Gesamtleistungsbedarf | 3 CV |
| Maschinengewicht ca. | 700 kg |
| Abmessungen Maschine: | |
| Länge | 1500 mm |
| Breite | 1100 mm |
| Höhe | 1600 mm |
